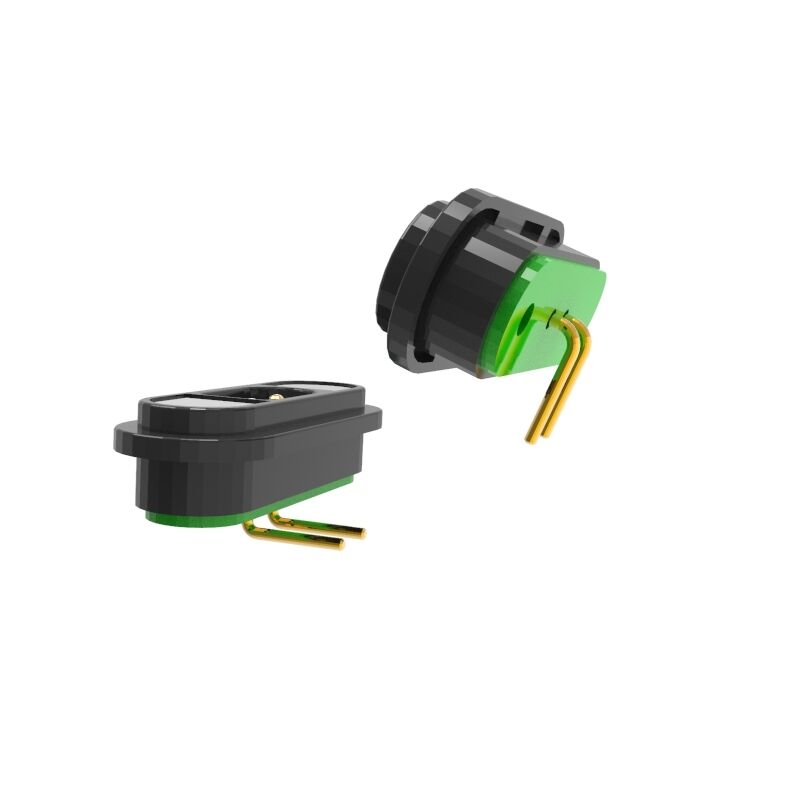

Conector de energia magnética de curvatura de 2 pines masculino e feminino, de 2,8 mm de passo

Nome da marca:	UPE
Número do modelo:	VIC0200A/VIC0200C
MOQ:	5.000
preço:	$1-$5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9002

Documento:

VIC0200A.pdf

Nome:

Conector magnético

Tom:

2,8 mm

Número PIN:

2 pinos

Material:

Latão,NdFeB,HTN

Força da mola:

80 g±20 g

A cegonha-trabalhadora:

1,0 mm

Atual:

5.0A

Volatagem:

12V

Temperatura da operação::

-25℃ a +80℃

Resistência de contato:

50mΩ Max (PIN)

Habilidade da fonte:

5KPCS/dia

Destacar:

Conector de alimentação magnética de 2 pinos

conector magnético de dobra 2.8mm

conector de alimentação magnética fêmea macho

Descrição do produto

Conector de energia magnética de 2 pinos - Pitch de 2,8 mm

Soluções de conectores magnéticos profissionais com configurações masculinas e femininas de 2 pinos com um passo de 2,8 mm para conexões de energia confiáveis.

Perfil do fabricante

UPE - Produtor de soluções de conectores e cabos magnéticos profissionais com capacidades abrangentes de personalização e serviços profissionais de design.

Especificação dos materiais

Casas: preto HTN UL94V-0, Nylon de alta temperatura, UL94V-0 ignífugo
Imã: N52 NdFeB Revestimento Ni Cu Ni

Propriedades mecânicas

Força de contacto: 80g±20g a um curso de trabalho de 1,0 mm
Duração de vida útil: 50 000 ciclos no mínimo

Especificações elétricas

Voltagem nominal: DC 12V
Corrente de trabalho contínua: 5A
Impedância estática de contacto: 50mΩ Max (PIN)
Ensaio de alta tensão: AC 1000V 0,5mA 3SEC / DC 1000V 0,5mA 3SEC

Desempenho ambiental

Força de atração magnética: Mais de 600 G entre as docas masculinas e femininas
Ensaio ambiental: salinagem 48 horas

Parâmetros técnicos

Parâmetro	Especificações
Tipo	Homem/mulher
Pinhas	2 pinos
Pico	2.8mm
Cores	Negro
Habitação	Preto HTN UL94V-0
Magnético	N52 NdFeB Revestimento Ni Cu Ni
Força da mola	80 g ± 20 g a um curso de trabalho de 1,0 mm
Vida útil mecânica	50, 000 ciclos mínimos
Corrente	5.0A máximo
Voltagem	DC 12V
Resistência de contacto	50 mΩ no máximo (PIN)
Temperatura de operação	25°C a +80°C
Teste de salinagem	48 horas
Certificação	Compatível com a ROHS ou com o REACH
Teste	100% de ensaio aberto e curto

Desenhos técnicos

Conector magnético masculino de 2 pinos

Conector magnético feminino de dois pinos

Vantagens do conector magnético

Conexão automática de adsorção para facilitar o funcionamento
Interface magnética para remoção do dispositivo sem esforço
Ciclo de vida útil elevado: 50.000-300.000 ciclos de readaptação
Projeto impermeável personalizável com capacidade de classificação IP68
Suporte de alta corrente: 3A-20A para carga mais rápida
Excelente resistência à corrosão: ensaio de salmoura 48H-120H
Desenho de forma personalizado para a correspondência do produto e estética melhorada
Posicionamento magnético com proteção de duplo circuito
Excelente escalabilidade para interfaces de energia, sinal, vídeo e áudio
Tempo de desenvolvimento curto com moldes personalizados de baixo custo
Transmissão confiável de sinal de alta RF com compatibilidade USB 2.0

Áreas de aplicação

Dispositivos vestíveis e eletrônicos portáteis

Relógios inteligentes, rastreadores de fitness, pulseiras inteligentes, telefones portáteis, fones de ouvido Bluetooth, fones de ouvido VR / AR, óculos inteligentes.e prevenção de danos ao cabo.

Equipamento médico

Monitores portáteis, sensores portáteis, equipamentos de diagnóstico, dispositivos de cama, scanners portáteis, ferramentas cirúrgicas recarregáveis.

Equipamento industrial, de automação e de ensaio

Scanners portáteis, medidores de teste portáteis, sensores, robótica, painéis de controle, tablets robustos.

Telecomunicações, comunicações de dados e audiovisual

Roteadores, modems, telefones de conferência, alto-falantes portáteis, microfones, interfaces de áudio profissionais.

Aviação, Aeroespacial e Comunicação Militar

Equipamento de teste de aviônica, rádios de comunicação portáteis, tablets robustos, estações de acoplagem, críticos para robustez, confiabilidade e conexões seguras em cenários críticos.

Automóveis e Transportes

Portas de carregamento no carro, dongles de diagnóstico OBD-II, sistemas de navegação de carro, dispositivos de rastreamento de frota.

Eletrônicos de consumo

Smartphones, tablets, laptops, fones de ouvido Bluetooth, câmaras digitais, drones, bancos de energia.

Por que escolher a UPE como seu parceiro?

Serviço de personalização profissional
Capacidade de produção rápida de amostras
Sistema rigoroso de controlo da qualidade
Processamento com componentes importados
Equipamento de ensaio de alta precisão
Procedimentos razoáveis de controlo dos custos
Conformidade dos produtos com as normas ambientais

Processo de encomenda

1Envie as suas exigências.

Fornecer pormenores, incluindo o tipo de conector, as classificações de tensão e corrente, as especificações do cabo, a polaridade magnética, a quantidade e requisitos especiais.

Opção 1: Preencha o formulário RFQ no nosso site
Opção 2: Especificações de correio electrónico paraSunion@upetech.net

2. Receba um orçamento personalizado

A nossa equipa de engenheiros analisa os requisitos e fornece preços competitivos, prazos e opções de prototipagem.

3Aprovação e confirmação da ordem

Concluir o projeto e o calendário de produção.

4. Produção e Garantia da Qualidade

Fabricação com controlo de qualidade rigoroso e relatórios de ensaio disponíveis.

5- Entrega rápida e suporte.

Envio através do método logístico preferido com apoio técnico contínuo.

Condições de pagamento

50% de depósito: pago antecipadamente para cobrir os custos de produção
50% Saldo: Pagado antes da expedição para garantia da qualidade

Métodos de pagamento

T/T (Transferência bancária)
PayPal
Banco OCBC

Recomendação: Use o PayPal para amostras (mais seguro) e T/T para encomendas em massa (taxas mais baixas).

Informações adicionais

Tempo de entrega da amostra: 2-3 dias úteis de amostra de estoque / 5-7 dias úteis de amostra personalizada
Tempo de produção: 10-15 dias úteis
Mercados: América, Europa, Ásia, África do Sul
Prazo comercial: EXW
Opções de transporte: aéreo, marítimo, expresso
Serviços: Alta qualidade com preços razoáveis, serviço OEM, tamanhos, cores e desenhos personalizados
