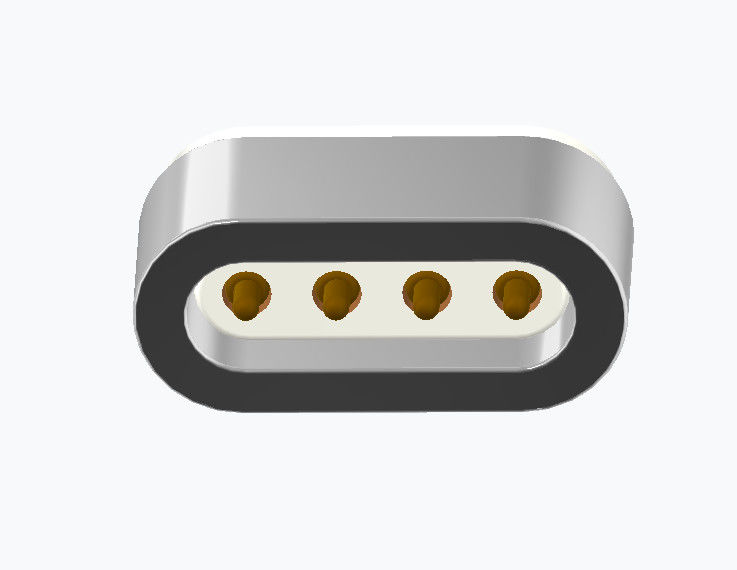

Conectores magnéticos personalizados 2.0mm Pitch Pogo Pin Connector 4 Pin

4 pin DIP pin de pogo macho conector de pin de pogo magnético feminino 2.0mm passo personalizado.

A Union Precision Electronic LIMITED ((UPE) é um fabricante profissional de componentes de conectores, incluindo POGO PIN, POGO PIN connector, Magnetic Connector, Magnetic Cable ConnectorDedo de antena de mola, dedal de primavera e várias sondas. é uma das empresas mais competitivas no campo de conector de primavera carregado na China. produtos são amplamente utilizados em todos os tipos de comunicações,equipamento médico, eletrónica automóvel, equipamento sem fios, smart wear, equipamento de ensaio industrial (tais como telemóveis, televisores, tablets,consolas de jogos e máquinas de aprendizagem) e produtos periféricos de computadoresOs nossos produtos são exportados principalmente para a Europa, Estados Unidos, Canadá, países e regiões desenvolvidos da Ásia.

O investimento da nossa empresa em equipamentos avançados nunca foi interrompido, a fim de responder melhor às necessidades da concorrência no mercado e melhorar constantemente a qualidade dos produtos.

Mecânico:

- Força de contacto: 40 g ± 20 g a 0,8 mm da cegonha de trabalho

- Teste de vida: 10.000 ciclos

Eletrodomésticos:

- Voltagem nominal: DC 12V; Voltagem nominal: 1A Max.

- Resistência de contacto do alfinete de mola: 50 milliohm Max.

Performance ambiental:

-Temperatura de operação: -25°C a +80°C

- Spray de sal 24 horas.

Materiais:

1Pogo Pin.
Material de base: latão C6801 (uma liga de latão livre de chumbo de alta resistência, com boa resistência à corrosão e condutividade).

Revestimento: ouro (Au) 0,5 μm (fornece excelente condutividade, resistência à corrosão e durabilidade para contato frequente).

2. Pin feminina (contacto de tomada)
Material de base: latão (provavelmente semelhante ao C6801 em termos de compatibilidade).

Revestimento: Ouro (Au) 0,125 μm (mais fino que o alfinete pogo, suficiente para a condutividade, mas pode desgastar mais rapidamente).

3. Habitação
Material: PA66 preto (poliamida 66, um plástico robusto de engenharia).

Classificação de chama: UL94 V-0 (auto-extinguível, atende a normas de inflamabilidade rigorosas).

4Magnético.
Tipo: N52 NdFeB (boro de ferro de neodímio, o grau mais forte de ímã permanente disponível no mercado).

Revestimento: Ni-Cu-Ni (revestimento multicamadas de níquel-cobre-níquel para resistência à corrosão).

5Folha de isolamento
Material: Adesivo Maillard (um tipo de fita adesiva resistente ao calor e à electricidade).

Espessura: 0,05 mm (muito fina, provavelmente utilizada para isolar peças condutoras).

Parâmetro dos conectores de cabos magnéticos de 4 pinos masculino e feminino:

Desenho técnico do conector magnético masculino de 4 pines

Desenho técnico do conector magnético feminino de 4 pines

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação de produtos de conectores magnéticos:

Por que fazer parceria com a UPE?

1.Personalização de precisão

●Desenhos personalizados para o passo, a classificação de corrente, a chapa (ouro/níquel) e os materiais de habitação para atender às exigências exatas da aplicação.

2Capacidades de fabrico avançadas

●Investimento contínuo em equipamento de última geração para garantir qualidade e eficiência de ponta.

●Protótipos rápidos ( amostras em dias) e produção escalável.

3Normas globais de qualidade

●Processos rigorosos de controlo da qualidade (100% de testes de condutividade, durabilidade e vida útil).

●Conformidade com as certificações RoHS, IPC e específicas do cliente.

4.Recorrência mundial

●Produtos exportados para a Europa, América do Norte e Ásia, confiados por marcas de primeira linha.

5.Excelência competitiva

●Otimizado controlo dos custos sem comprometer a qualidade ideal para startups e empresas da lista Fortune 500

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis

Qualquer dúvida, por favor, envie paraUnião@upetech.net
