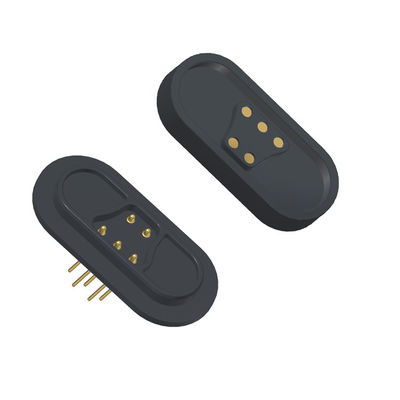

Conector magnético de 5 pin masculino de ângulo rígido de pogo pin feminino DIP pin conector de energia magnética.
Mecânico:
Pin1/3:
- Força de contacto: 80 g ± 20 g a 1 mm de estaca de trabalho
- Teste de vida: 10.000 ciclos
Pin 2/4/5:
- Força de contacto: 80 g ± 20 g a 0,8 mm da cegonha de trabalho
- Teste de vida:10,000 ciclos
Eletrodomésticos:
- Voltagem nominal: DC 12V; Voltagem nominal: 5A Max.
- Resistência de contacto do alfinete de mola: 50 milliohm Max.
Performance ambiental:
-Temperatura de operação: -25°C a +80°C
- Spray de sal 24 horas.
Materiais:
Pogo Pin: latão C6801, Revestimento: Ouro (Au) 0,125μm
Pinhas femininas: Placas de latão Au 0,125um
Casas: HTN preto (Nilão de alta temperatura) + 30% de enchimento
Magnético:N52 NdFeB Revestimento Ni Cu Ni
Conformidade RoHS e REACH:
RoHS (Restricção de Substâncias Perigosas): garante que os materiais estejam livres de substâncias restritas como chumbo, cádmio, mercúrio, etc.
REACH (Registro, Avaliação e Autorização de Substâncias Químicas): Confirma que todas as substâncias químicas estão registadas e são seguras para utilização na UE.
Aplicação: Todos os materiais (latão, revestimento de ouro, caixa HTN, PVC, ímãs) e seus revestimentos devem ser verificados para verificar a conformidade através de declarações de materiais ou testes de laboratório.
100% de ensaio de circuito curto e aberto:
Requisito de produção: cada unidade é submetida a verificação elétrica:
Teste de curto-circuito: confirma que não há ligações não intencionais entre os pinos
Teste em circuito aberto: verifica a continuidade em todos os caminhos de sinal/potência previstos
Método de ensaio: normalmente realizado com equipamento de ensaio automatizado durante a montagem final
Garantia da qualidade: Elimina o risco de unidades mal conectadas ou defeituosas chegarem aos clientes
Parâmetro dos conectores de cabos magnéticos de 5 pines masculino e feminino:
|
Nome
|
Conector magnético de 5 pin
|
|
Tipo
|
Homem e fêmea
|
|
Pinhas
|
5 pin
|
|
Cores
|
Negro
|
|
Pogo pin/peças giratórias
|
De aço
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Força da mola
|
80g±20g, em 0.8Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
10000 ciclos Min..
|
|
Corrente
|
5.0Amax
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Temperatura de operação
|
-25°C a +80°C
|
|
Teste de salinagem
|
24 horas
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector magnético masculino de 5 pines
Desenho técnico do conector magnético feminino de 5 pines
Descomponha a visão do conector magnético masculino e feminino:
Vantagens do conector magnético:
● Humanizar a concepção da experiência de ligação de adsorção automática;
●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;
●Duração de vida: até 100 000-200 000 ciclos;
●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);
● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;
● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;
●Construção de estruturas anti-circuito curto e à prova de erros do produto;
●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função
Aplicação de produtos de conectores magnéticos:
1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
