Detalhes dos produtos

Para casa > produtos >

Conectores magnéticos

Conector pogo pin magnético de ângulo reto de 6 pinos macho e fêmea personalizado

Todas as categorias

peças de gerencio da precisão

Contacte-nos

Ms. KIKI

union@upetech.net

13434524996

upetech

Contacte agora

Conector pogo pin magnético de ângulo reto de 6 pinos macho e fêmea personalizado

Nome da marca:	UPE
Número do modelo:	6P-2,54PH-4,0H
MOQ:	5.000
preço:	$1-$5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9002

Nome:

Conectores magnéticos

Material:

PA9T, latão C3604, SUS304, NdFeB N52

Volatagem:

12V

Atual:

Vida mecânica:

10000 ciclos Min.

vigor:

35±10gf na altura de trabalho

Resistência de contato:

50mΩ Max (PIN)

Teste de pulverização de sal:

48h

Suportando altas temperaturas:

260°C

Temperatura Operacional:

-40 ~ 85 ° C.

Cor:

preto, amarelo

Habilidade da fonte:

5KPCS/dia

Destacar:

Conector magnético de ângulo reto de 6 pinos

Conector de pin de pogo masculino-feminino

pino pogo magnético personalizado

Descrição do produto

Conector Magnético de Pino Pogo de Ângulo Reto Personalizado de 6 Pinos

A Union Precision Electronic Ltd (UPE) é especializada em conectores de pino pogo personalizados e conectores magnéticos para telecomunicações, dispositivos médicos, aeroespacial, automotivo, equipamentos sem fio, tecnologia vestível e aplicações de teste industrial.

Composição do Material

Êmbolo (Pino de Contato): Latão C3604
Barrilete: Latão C3604
Mola: Aço Inoxidável (SUS304)
Carcaça: Plástico de Alta Tecnologia (PA9T)

Especificações de Revestimento

Revestimento do Êmbolo e Barrilete: 1-3 micro-polegadas de Ouro sobre 50 micro-polegadas de Níquel. O flash de ouro garante baixa resistência de contato, enquanto o sub-revestimento de níquel fornece uma camada de barreira durável.

Características Elétricas

Corrente Nominal: 2 Amperes (DC)
Tensão Nominal: 12 Volts (DC)
Resistência de Contato: 50 miliohms Máximo (na altura de trabalho)

Propriedades Mecânicas

Força de Operação: 35 ±10 gramas-força na altura de trabalho
Durabilidade: 10.000 ciclos no mínimo

Especificações Ambientais e Térmicas

Temperatura de Operação: -40°C a +85°C
Temperatura de Suporte: 260°C (adequado para soldagem por reflow)

Conformidade e Testes

Garantia de Qualidade: Teste de atraso de 24 horas
Certificação: Conformidade com RoHS

Especificações Técnicas

Parâmetro	Especificação
Número de Pinos	6 pinos ou personalizado
Passo	2,54mm
Tipo	Ângulo reto
Material do Pino Pogo	Latão
Material da Carcaça	PA9T
Material do Ímã	Boro de ferro de neodímio
Grau do Ímã	N52 (Conforme requisito)
Vida Mecânica	10000 ciclos Mín.
Corrente	2,0A
Tensão	DC 12V
Resistência de Contato	50mΩ Máx (PINO)
Teste de Spray de Sal	48H
Suporte a Alta Temperatura	260°C
Temperatura de Operação	-40°C a +85°C
Certificação	Produto em conformidade com ROHS ou REACH
Testes	Teste de 100% de circuito aberto e curto

Imagens do Produto

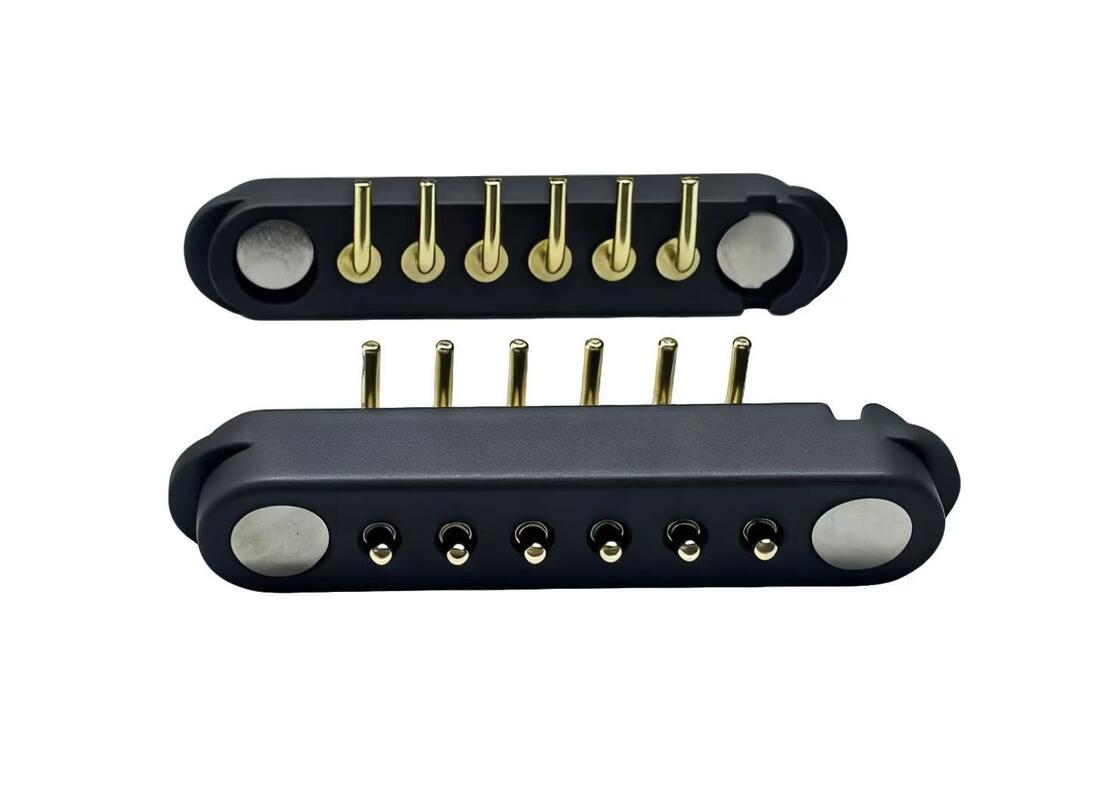

Conector Magnético Macho de 6 Pinos

Conector Magnético Fêmea de 6 Pinos

Vantagens Competitivas da Empresa

Produção de Alta Tecnologia para qualidade superior do produto
Sistema de Gestão Sistemática para eficiência e consistência
Certificação ISO 9001 para padrões de gestão de qualidade
Conformidade RoHS atendendo às regulamentações de substâncias perigosas
Curto Prazo de Desenvolvimento para ciclos de produção mais rápidos
Preços Competitivos e Qualidade Estável para soluções econômicas

Vantagens do Produto

Design humanizado com experiência de conexão de adsorção automática
Proteção contra queda: Fácil de remover da interface de carregamento sem danificar o dispositivo
Vida útil estendida: Até 100.000-200.000 ciclos
Design à prova d'água: A extremidade fêmea oferece proteção contra poeira e água (IPX8)
Capacidade de carregamento rápido: Design de 5A-10A para transmissão de corrente grande
Aparência personalizável para combinar com o design do dispositivo de aplicação do cliente
Design de estrutura anti-curto-circuito com proteção à prova de falhas
Transmissão de sinal de alta frequência: Pode substituir as funções tradicionais de USB 2.0, HDMI 1.3

Exemplos de Aplicação

Serviços de Design

Informações de Pedido e Envio

Métodos de Pagamento: T/T, PayPal, OCBC
Prazo de Entrega de Amostra: Amostra em estoque 2-3 dias úteis / Amostra personalizada 5-7 dias úteis
Prazo de Produção: 10-15 dias úteis
Mercados Atendidos: América, Europa, Ásia, África do Sul
Termo de Comércio: EXW
Serviços: Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, designs são aceitáveis

Embalagem e Envio

Contate-nos

Qualquer dúvida, por favor, envie para union@upetech.net

Tags:
