3A Conectores magnéticos Pogo 9Pin masculino e feminino

Nome da marca:	UPE
Número do modelo:	VIC1550A/ VIC1550B
MOQ:	5.000
preço:	$1-$5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9002

Documento:

VIC1550A.pdf

Nome:

Conectores magnéticos

Material:

THN, latão C3604, SUS304, NdFeB N52

Força da mola:

80 g±20 g

A cegonha-trabalhadora:

1,0 mm

Volatge:

12V

Atual:

3.0A

Força magnética:

450g

Vida mecânica:

5000 ciclos Min.

Resistência de contato:

50mΩ Max (PIN)

Teste de pulverização de sal:

48H

Cor:

preto, amarelo

Habilidade da fonte:

5KPCS/dia

Destacar:

Conectores de pinos de pogo magnéticos 3A

Conectores magnéticos de 9 pines com garantia

Conectores de pinos de pogo masculinos e femininos

Descrição do produto

Conectores Pogo Pin Magnéticos de 9 Pinos Macho e Fêmea 3A

Os conectores magnéticos de 9 pinos apresentam 9 pinos pogo com carcaça de nylon de alta temperatura e ímãs NdFeB para fixação segura.

Materiais e Revestimento

Pinos Pogo

Material: Latão (êmbolo e corpo)
Revestimento: Ouro (Au) sobre Níquel (Ni) - Garante baixa resistência de contato, resistência à corrosão e durabilidade

Carcaça

Material: HTN (Nylon de Alta Temperatura) + 30% Fibra de Vidro (GF) - Alta resistência mecânica, resistência ao calor
Cor: Preto
Classificação de Inflamabilidade: UL94 V-0 - Autoextinguível, adequado para aplicações de alta segurança

Ímã

Tipo: NdFeB (Neodímio Ferro Boro), Grau N52 - Forte força magnética (grau mais alto para uso comercial)
Revestimento: Níquel (Ni) - Evita a corrosão do ímã

Especificações Elétricas

Tensão de Operação: 12V DC
Corrente de Operação: 5,0A - Adequado para aplicações de média potência
Resistência de Contato (PIN): ≤50mΩ (Máx.) - Garante transferência eficiente de energia com perdas mínimas
Teste de Alta Tensão: AC/DC 1000V, 0,5mA, 3 segundos - Valida o isolamento e a rigidez dielétrica

Principais Características

Conformidade: ROHS REACH - Livre de substâncias perigosas
Força Magnética: ≥450g - Fixação forte para conexões seguras
Design de Segurança: Proteção contra curto-circuito - Evita danos por contato acidental

Especificações Técnicas

Parâmetro	Especificação
Contagem de Pinos	9 pinos ou personalizado
Passo	2,20mm
Tipo	Ângulo reto
Material do Pogo Pin	Latão
Carcaça	HTN preto+30%GF UL94 V-0
Ímã	Boro de ferro neodímio
Grau do Ímã	N52 (Conforme requisito)
Força Magnética	450G
Força da Mola	80g±20g, com curso de trabalho de 1,0mm
Vida Mecânica	5000 ciclos Mín.
Corrente	3,0A
Tensão	DC 12V
Resistência de Contato	50mΩ Máx (PIN)
Teste de Alta Tensão	AC1000 V 0,5mA 3SEC / DC 1000V 0,5mA 3 SEC
Teste de Névoa Salina	48H
Certificação	Produto em conformidade com ROHS ou REACH
Teste	Teste 100% aberto e curto

Imagens do Produto

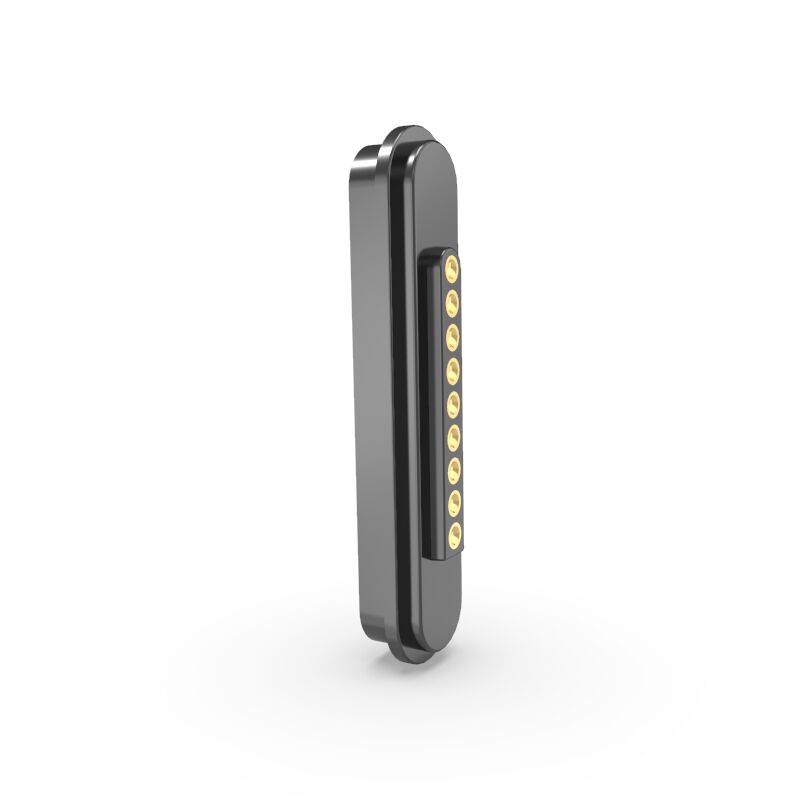

Conectores Magnéticos Macho de 9 pinos:

Conectores Magnéticos Fêmea de 9 pinos:

Layout de PCB recomendado:

Tolerância do layout: ±0,05mm

Aplicações

Dispositivos vestíveis, equipamentos de posicionamento inteligente, pulseiras inteligentes infantis, smartwatches, telefones celulares vestíveis, fones de ouvido Bluetooth
Equipamentos médicos, equipamentos sem fio, equipamentos de comunicação de dados, equipamentos de telecomunicações
Automação e equipamentos industriais, equipamentos audiovisuais
Aviação, eletrônica aeroespacial, comunicação militar
Automotivo, navegação automotiva, equipamentos de teste e medição
Eletrônicos de Consumo (telefones celulares, tablets, fones de ouvido Bluetooth, câmeras, relógios e outros produtos eletrônicos portáteis)

Por que escolher a UPE?

Soluções Sob Medida para Cada Necessidade

Personalização especializada para aplicações médicas, automotivas ou eletrônicas de consumo com colaboração completa, desde o conceito até a produção.

Protótipos Rápidos - Tempo de Mercado Mais Rápido

Amostras padrão: 2-3 dias | Designs personalizados: 7 dias úteis | Projetos dependentes de moldes: 12 dias

Garantia de Qualidade Sem Concessões

Controle orientado a processos com testes rigorosos garante 100% de desempenho e conformidade de durabilidade.

Materiais Premium e Fabricação de Precisão

Tornos suíços para precisão em nível de mícron e materiais importados estampados a frio para condutividade superior.

Testes e Confiabilidade Certificados

Equipamentos de laboratório de alta precisão validam o desempenho elétrico, mecânico e ambiental.

Eficiência de Custos Sem Compromisso

Fluxos de trabalho otimizados reduzem o desperdício e reduzem os custos com preços transparentes para pedidos em massa.

Conformidade Eco-Consciente

Conformidade com ROHS, livre de halogênio e REACH para indústrias sensíveis, incluindo médica e cuidados infantis.

Informações de Pedido

Método de Pagamento: T/T, PayPal, OCBC
Prazo de Entrega da Amostra: Amostra de estoque 2-3 dias úteis / Amostra personalizada 5-7 dias úteis
Prazo de Entrega da Produção: 10-15 dias úteis
Mercados: América, Europa, Ásia, África do Sul
Termo Comercial: EXW
Serviço: Alta qualidade com preço razoável, serviço OEM, tamanhos, cores e designs personalizados disponíveis
