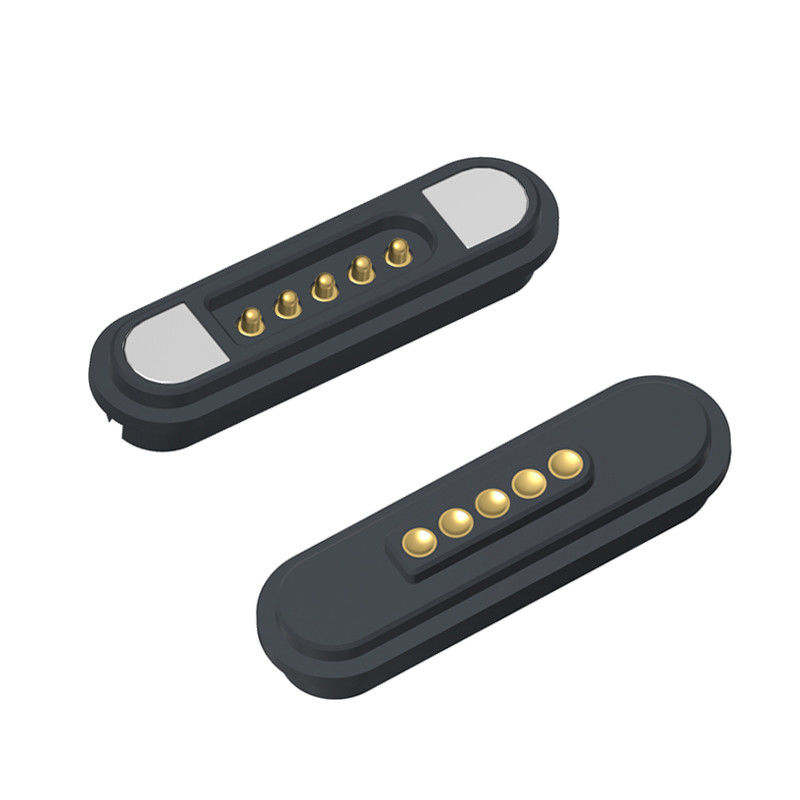

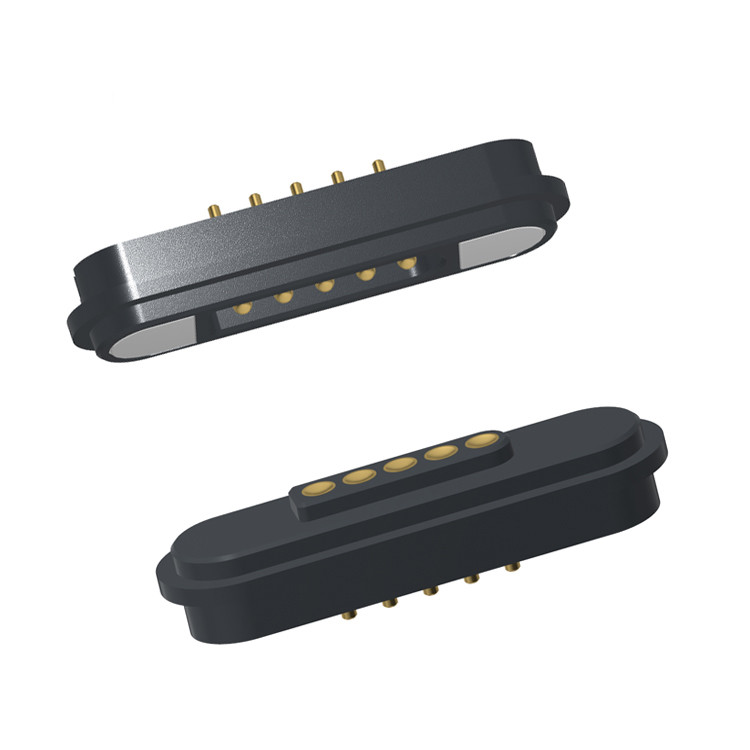

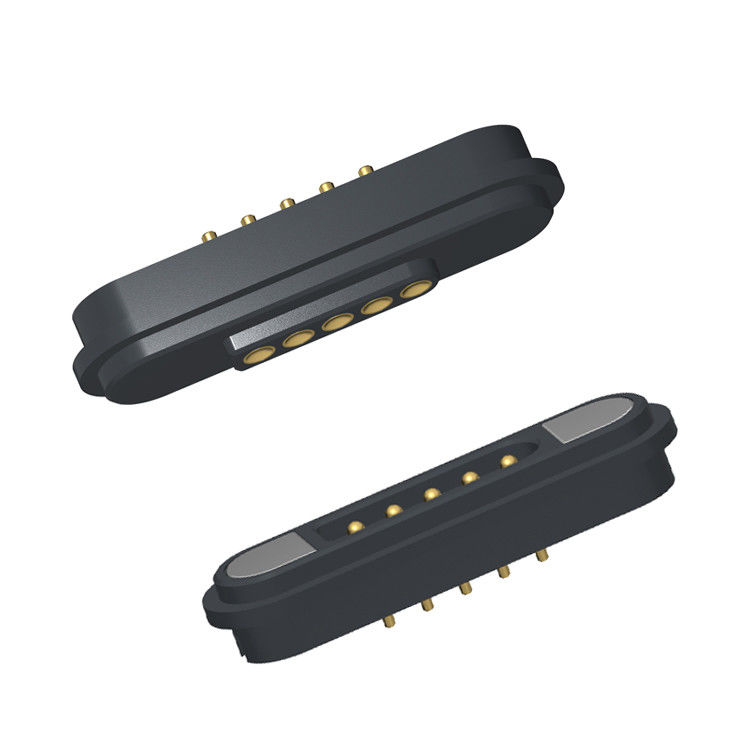

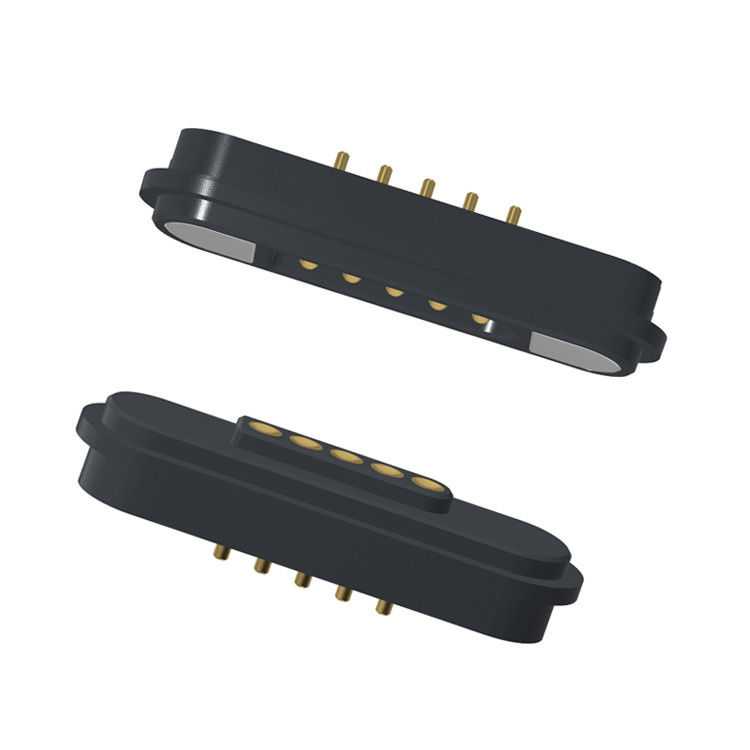

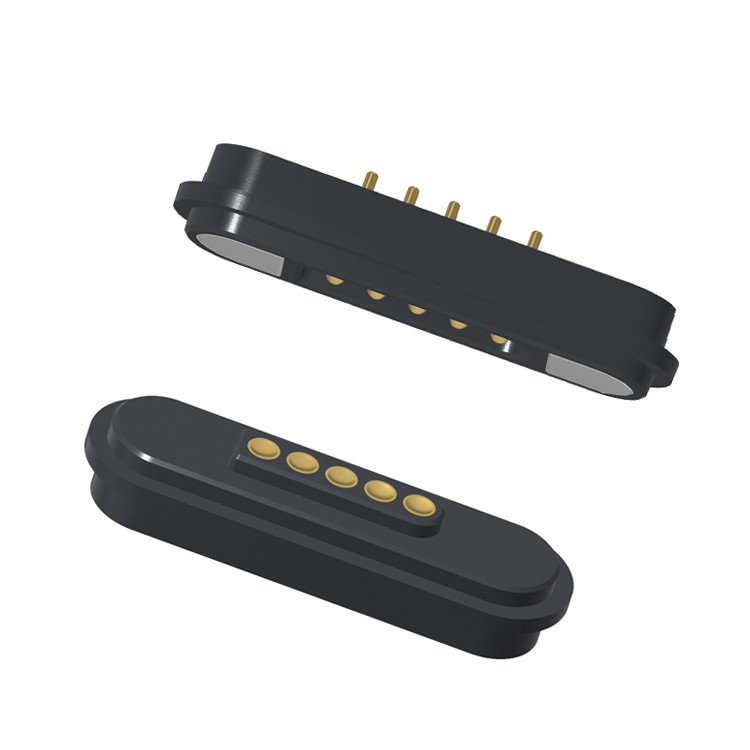

2.2MM Pitch 5Pin Macho Fêmea Pogo Pin Conectores elétricos magnéticos 3A corrente

Conectores Magnéticos Elétricos Pogo Pin Macho Fêmea de 5 Pinos e Passo de 2,2MM, Corrente de 3A.

UPE – Fabricante Profissional de Soluções de Conectores e Cabos Magnéticos

Design Personalizado | Desempenho Confiável | Soluções Completas

Na UPE, somos especializados em projetar e fabricar conectores magnéticos e conectores de cabo magnéticos, sob medida para atender às suas necessidades específicas. Com nossa equipe interna de engenheiros e designers especializados, oferecemos soluções inovadoras e de precisão para diversas indústrias, incluindo eletrônicos de consumo, dispositivos médicos, IoT e aplicações industriais.

Para garantir a vida mecânica de contato do pino pogo, NUNCA o comprimir além do curso de trabalho definido especificado no desenho. A compressão excessiva pode danificar a mola interna, levando à redução do desempenho ou falha.

Materiais:

Carcaça: HTN Preto UL94V-0

Pino Pogo: Latão C6801 com Revestimento Au 0,125um
Pino Fêmea: Latão C6801 com Revestimento Au 0,125um
Ímã: N52 NdFeB com Revestimento Ni Cu Ni

Carcaça HTN (UL94V-0): Adequada para ambientes de alta temperatura e atende aos padrões de segurança de inflamabilidade.

Pinos de Latão C6801: Boa usinabilidade e condutividade; o revestimento de ouro aumenta a durabilidade e a resistência de contato.

Ímã N52 com Revestimento Ni-Cu-Ni: Alta força magnética (N52 é o grau comercial mais forte) com revestimento resistente à corrosão.

Mecânico:

Força de contato: 80g±20g a 1,0mm de curso de trabalho

Curso total: 1,1mm

Teste de vida de adsorção macho e fêmea: 10.000 ciclos

Elétrico:

Tensão nominal: DC12V; Corrente nominal: 3AMax.

Resistência de contato do pino mola: 50 miliohms máx.

Desempenho ambiental:

Temperatura de operação: -25℃ a +80℃

Teste ambiental: Névoa salina 24 horas

Parâmetro do Conector Magnético Macho de 5 Pinos e Conector Magnético Fêmea:

Desenho Técnico do Conector Magnético Macho de 5 Pinos

Desenho Técnico do Conector Magnético Fêmea de 5 Pinos

Vantagens do Conector Magnético:

1. Conectividade sem esforço
✔ Adsorção Automática – Design inteligente e fácil de usar que permite conexões instantâneas e seguras com alinhamento magnético.
✔ Proteção Anti-Queda – Desconecta-se facilmente da interface de carregamento, mantendo os dispositivos estáveis, reduzindo quedas acidentais.

2. Durabilidade Incomparável
✔ Vida Útil Prolongada – Classificado para 100.000–200.000 ciclos, garantindo confiabilidade a longo prazo.
✔ IPX8 à Prova d'Água e Poeira – Extremidade fêmea projetada para ambientes agressivos (submersão até 1M por 30 minutos).

3. Carregamento e Transferência de Dados de Alto Desempenho
✔ Carregamento Rápido (5A–10A) – Suporta transmissão de alta corrente para entrega rápida de energia.
✔ Transmissão de Sinal de Alta Velocidade – Substitui USB 2.0/HDMI 1.3 tradicionais, permitindo a transmissão de sinal de vídeo/áudio com desempenho estável de alta frequência.

4. Design Personalizável e Seguro
✔ Flexibilidade Estética – Aparência sob medida para combinar com a linguagem de design do seu dispositivo.
✔ Anti-Curto-Circuito e à Prova de Falhas – Proteção integrada contra mau uso e falhas elétricas.

Aplicação de produtos de conector magnético:

Por que a UPE deve ser sua parceira?

1. Serviço de personalização profissional
2. Capacidade de produção de amostras rápida
3. Sistema de controle de qualidade rigoroso
4. Processamento com componentes importados
5. Equipamentos de teste de alta precisão
6. Procedimentos razoáveis de controle de custos
7. Padrões ambientais do produto

Como Fazer Seu Pedido de Conector Magnético com a UPE

1. Envie Seus Requisitos
Forneça detalhes como:

.Tipo de conector (alimentação, dados, híbrido, à prova d'água, etc.)

.Classificações de tensão e corrente

.Comprimento e especificações do cabo

.Polaridade magnética e preferências de alinhamento

.Quantidade e prazo de entrega

Requisitos especiais (classificação IP, blindagem, certificações, etc.)

. Opção 1: Preencha nosso Formulário de Solicitação de Cotação (RFQ) em nosso site.
. Opção 2: Envie suas especificações diretamente para sunion@upetech.net (ou seu contato designado).

2. Receba uma Cotação Personalizada
Nossa equipe de engenharia analisará seus requisitos.

Forneceremos uma cotação competitiva, incluindo: Preços/Prazo de entrega/Opções de prototipagem (se necessário)

3. Aprovando e Confirmando o Pedido
Depois que a cotação for aprovada, finalizaremos o cronograma de design e produção.

Para novos designs, podemos oferecer modelos 3D ou amostras para teste.

4. Produção e Garantia de Qualidade
A UPE fabrica seu pedido com rigorosos controles de qualidade.

Podemos fornecer relatórios de teste e certificações mediante solicitação.

5. Entrega Rápida e Suporte
Seu pedido é enviado por meio do seu método de logística preferido (DHL, FedEx, frete marítimo, etc.).

Nossa equipe permanece disponível para suporte técnico e pedidos futuros.

Prazo de Pagamento:

Depósito de 50% (Pago antecipadamente): Cobre os custos de produção (materiais, mão de obra).

Saldo de 50% (Pago antes do envio): Garante o controle de qualidade e o compromisso de ambas as partes.

Método de pagamento:

T/T (Transferência Bancária), PayPal, Banco OCBC

Recomendação:

Use o PayPal para amostras (mais seguro).

Use T/T para pedidos em massa (taxas mais baixas).

Prazo de Entrega da Amostra: Amostra de estoque 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Prazo de Entrega da Produção:10-15 dias úteis

Feito Para: América, Europa, Ásia, África do Sul

Termo Comercial: EXW

Frete: Aéreo, Marítimo, Expresso

Serviço: Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, designs são aceitáveis
