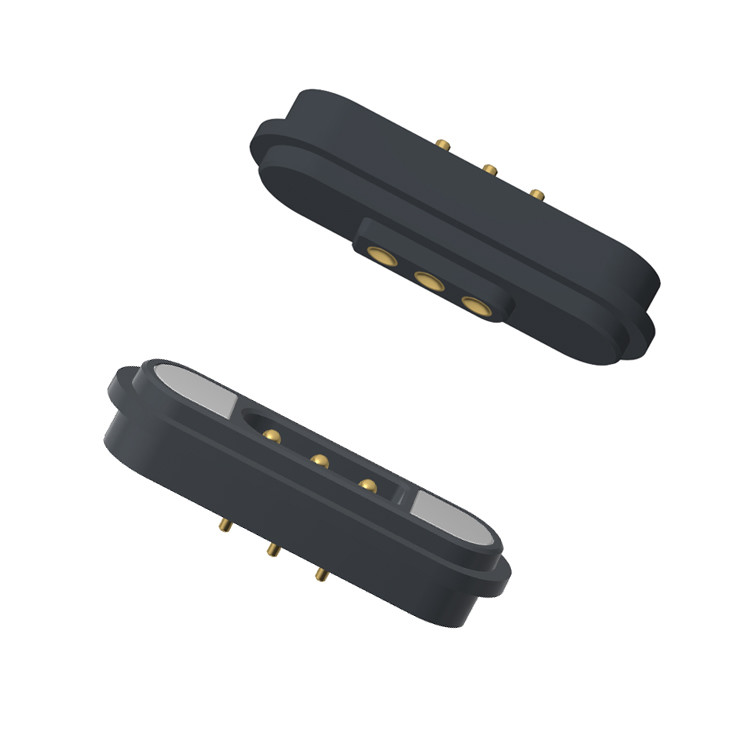

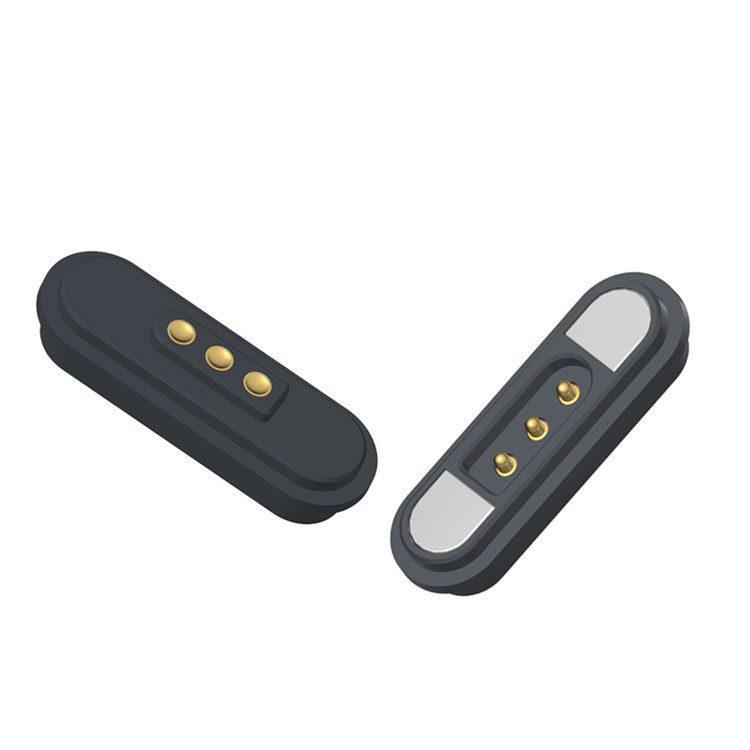

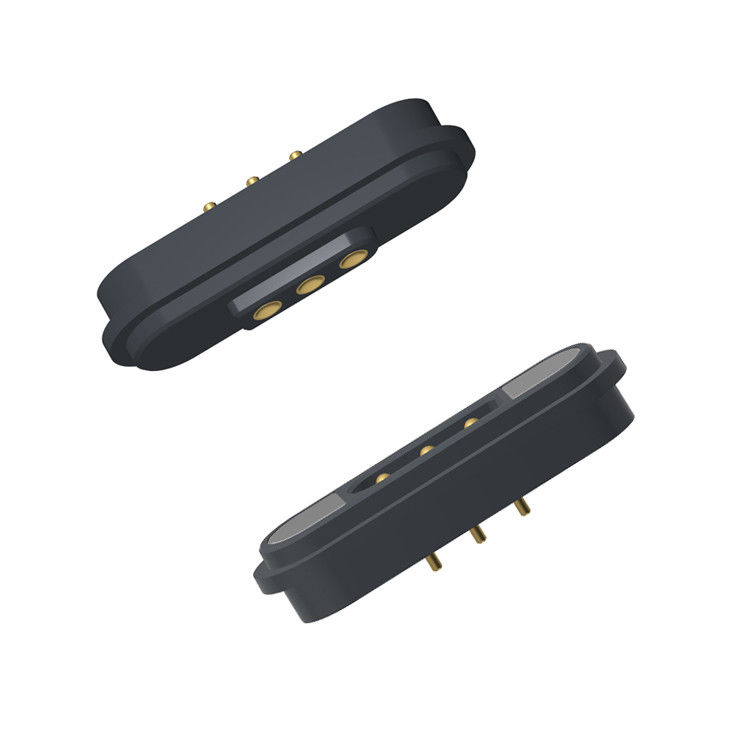

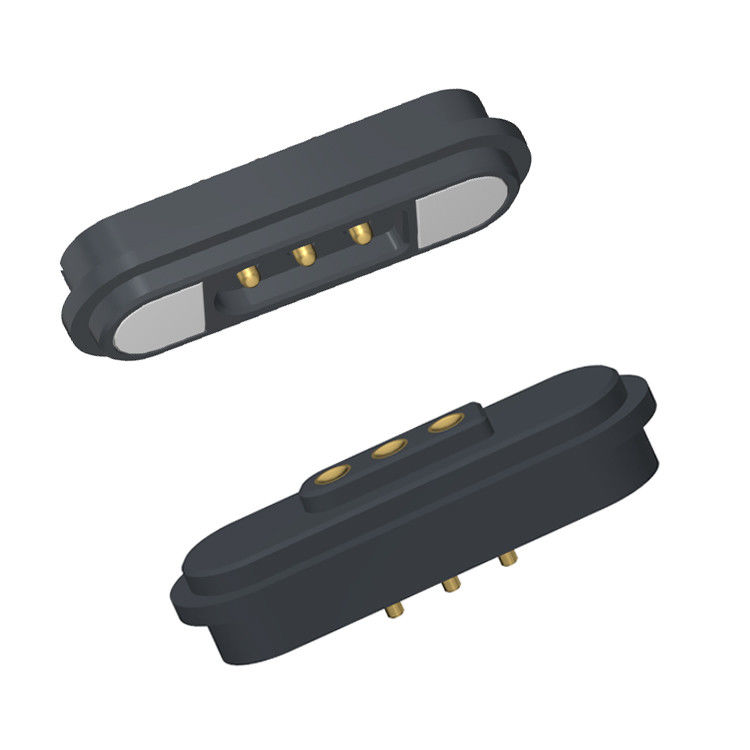

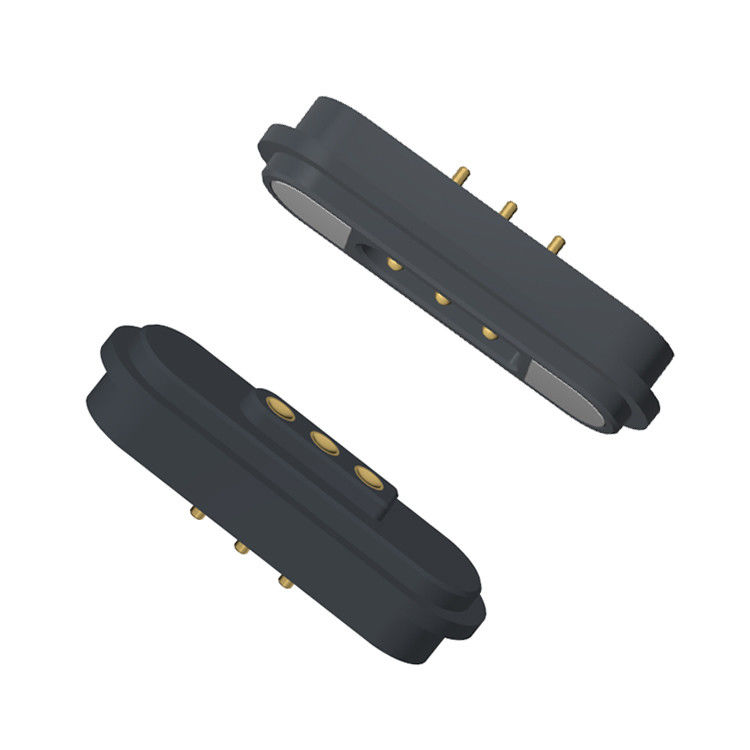

Conector magnético de carga de 3 pines masculino e feminino de 80 g com passo de 2,8 mm

80g de força da mola  Conector de carregamento magnético macho e fêmea de 3 pinos com passo de 2,8 mm.

UPE – Fabricante profissional de conectores e cabos magnéticos | Soluções personalizadas

A UPE é líder confiável no projeto e fabricação de conectores magnéticos e conectores de cabo magnético de alto desempenho, oferecendo soluções de conectividade inovadoras, confiáveis e personalizáveis para uma ampla gama de indústrias.

Para garantir a vida útil mecânica do contato, NUNCA comprimir o pino pogo ACIMA do curso de trabalho definido no desenho, o que pode danificar a mola interna.

Materiais:
- Carcaça: HTN preto UL94V-0

- Pino Pogo: Latão C6801 Revestimento Au 0,125um
- Pino fêmea: Latão C6801 Revestimento Au 0,125um
- Ímã: N52 NdFeB Revestimento Ni Cu Ni

Mecânico:

- Força de contato: 80g±20g a 1,1 mm de curso de trabalho

-Teste de vida útil de adsorção macho e fêmea: 10.000 ciclos

Elétrico:

- Tensão nominal: DC12V; Tensão nominal: 3AMax.

-Resistência de contato do pino da mola: 50 miliohms máx.

Desempenho ambiental:

- Temperatura de operação: -25℃ a +80℃

- Teste ambiental: Névoa salina 24 horas

Parâmetro do conector magnético macho de 3 pinos e conector magnético fêmea:

Desenho técnico do conector magnético macho de 3 pinos

Desenho técnico do conector magnético fêmea de 3 pinos

Vantagens do conector magnético:

1. Conectividade sem esforço
✔ Adsorção automática – Design inteligente e fácil de usar que permite conexões instantâneas e seguras com alinhamento magnético.
✔ Proteção anti-queda – Desconecta-se facilmente da interface de carregamento, mantendo os dispositivos estáveis, reduzindo quedas acidentais.

2. Durabilidade incomparável
✔ Vida útil prolongada – Classificado para 100.000–200.000 ciclos, garantindo confiabilidade a longo prazo.
✔ IPX8 à prova d'água e à prova de poeira – Extremidade fêmea projetada para ambientes agressivos (submersão de até 1M por 30 minutos).

3. Carregamento e transferência de dados de alto desempenho
✔ Carregamento rápido (5A–10A) – Suporta transmissão de alta corrente para entrega rápida de energia.
✔ Transmissão de sinal de alta velocidade – Substitui USB 2.0/HDMI 1.3 tradicionais, permitindo a transmissão de sinal de vídeo/áudio com desempenho estável de alta frequência.

4. Design personalizável e seguro
✔ Flexibilidade estética – Aparência sob medida para combinar com a linguagem de design do seu dispositivo.
✔ Anti-curto-circuito e à prova de falhas – Proteção integrada contra uso indevido e falhas elétricas.

Aplicação de produtos de conector magnético:

Por que a UPE deve ser sua parceira?

✔ Qualidade Premium – Conectores magnéticos duráveis e de alta eficiência para conexões seguras.
✔ Soluções personalizadas – Designs sob medida para atender aos requisitos específicos da aplicação.
✔ Tecnologia inovadora – Acoplamento magnético avançado para conexões fáceis, seguras e rápidas.
✔ Amplas aplicações – Ideal para eletrônicos de consumo, dispositivos médicos, equipamentos industriais e muito mais.
✔ Desempenho confiável – Projetado para longevidade e conectividade consistente.
