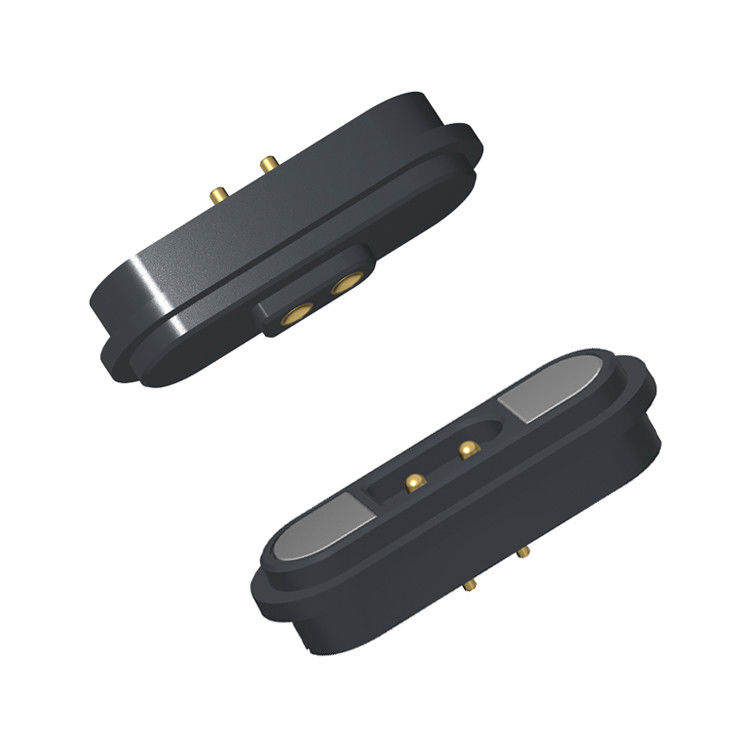

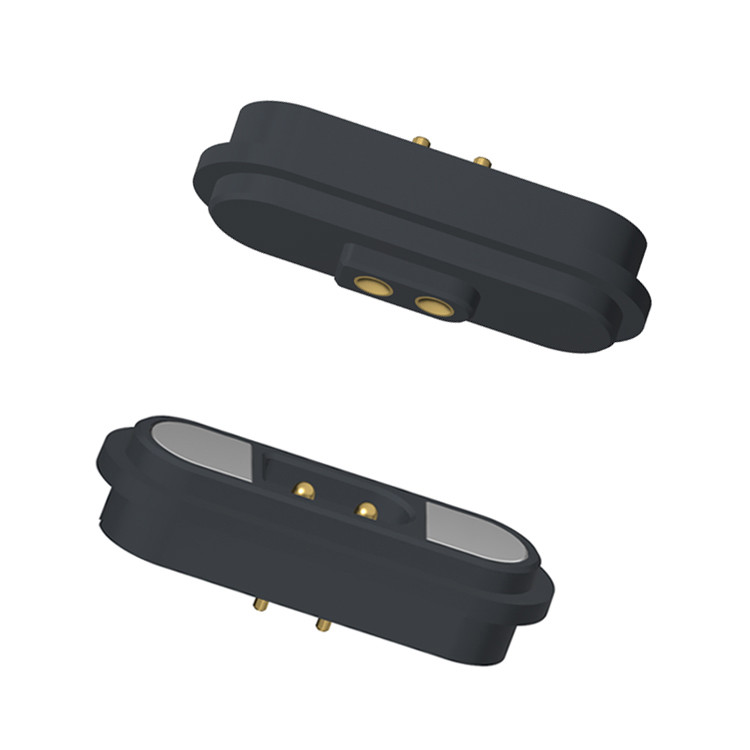

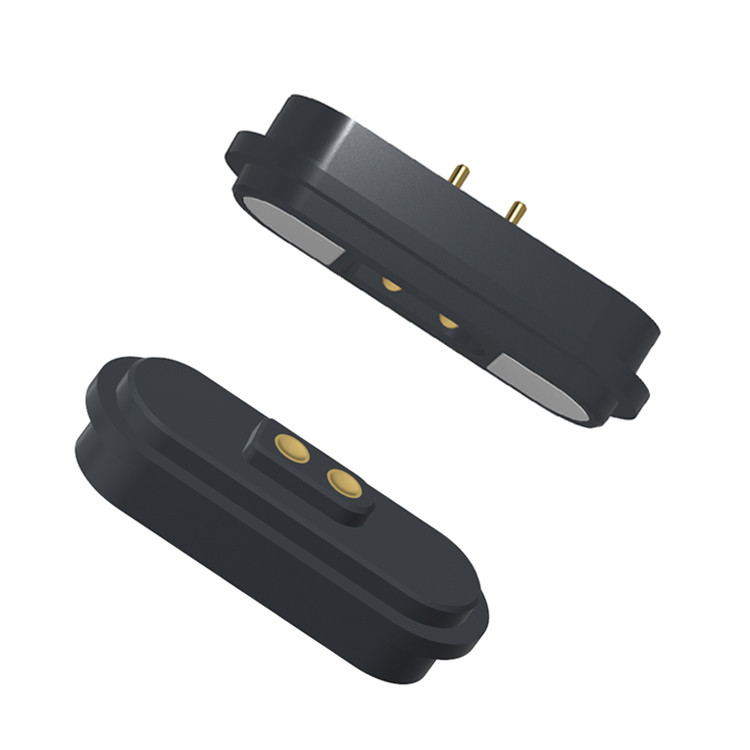

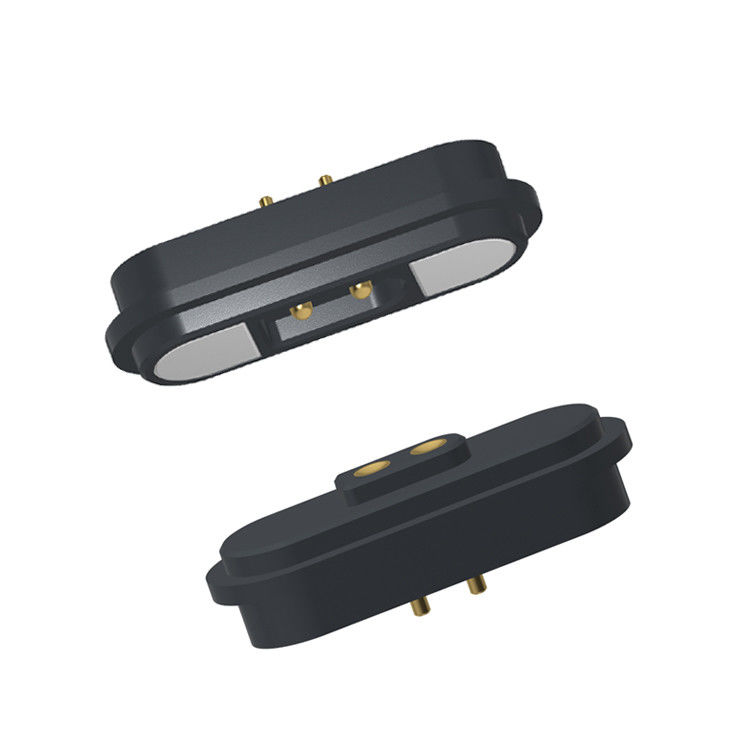

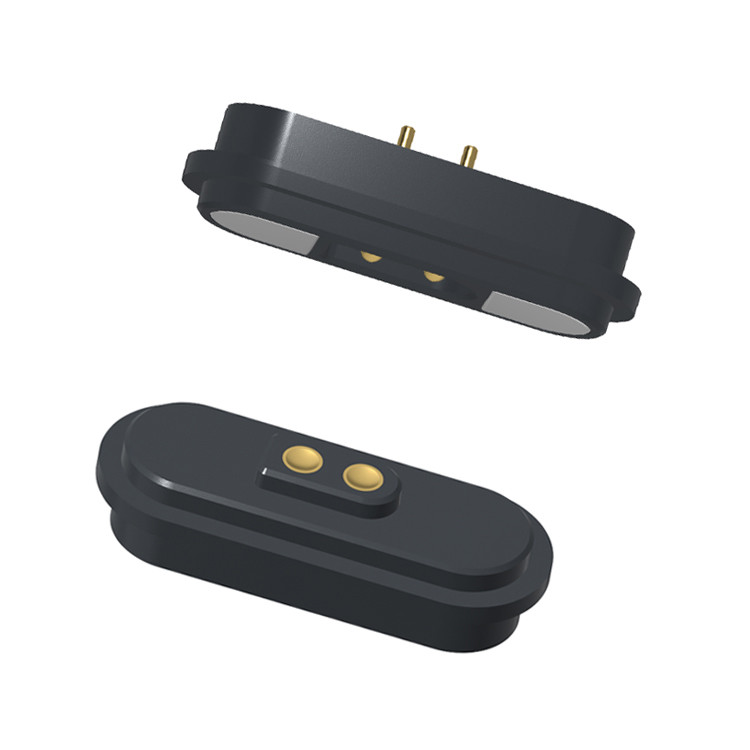

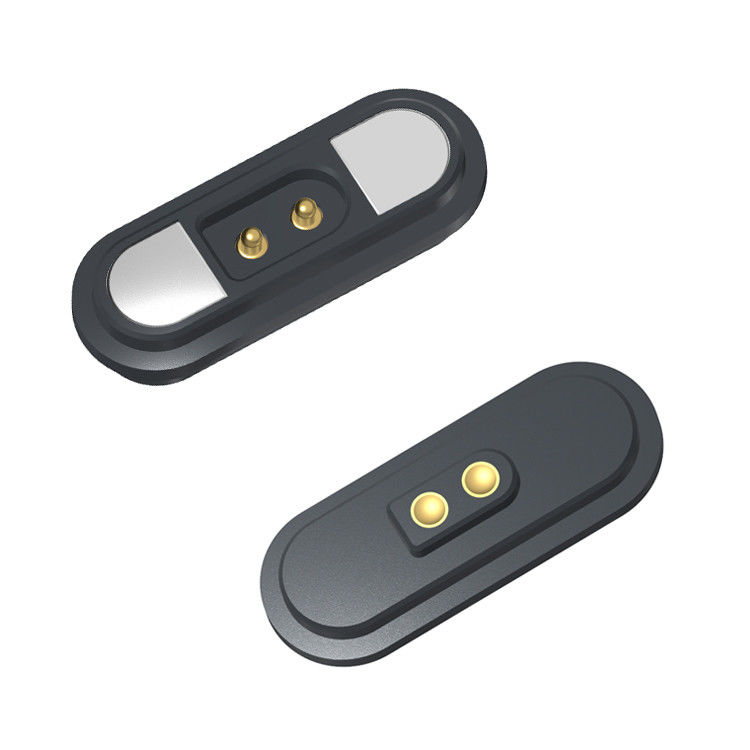

Conector magnético macho e fêmea retangular de 2 pinos para carregamento de 3A

Conector magnético macho e fêmea retangular de 2 pinos para carregamento de 3A.

UPE – Fabricante profissional de conectores e cabos magnéticos | Soluções personalizadas

A UPE é uma fabricante líder de conectores magnéticos e conectores de cabo magnético de alto desempenho, especializada em soluções de conectividade inovadoras, confiáveis e personalizáveis.

Materiais:
-Isolador: Plásticos pretos resistentes a altas temperaturas

-PogoPin: Latão 0,125um Au
-Plugue: Latão 0,125 um Au sobre 1,5um~2,5um Ni.
-Ímã: NdFeB N52 1,5um~2,5um Ni
-Concha: SUS304

Mecânico:

-Força de contato: 80g±20g em curso de trabalho de 1,0 mm

-Teste de vida útil de adsorção macho e fêmea: 10.000 ciclos

-Teste de capacidade de adsorção: A adsorção da doca pai é de 800g±20%

Elétrico:

-Tensão nominal: DC12V; Tensão nominal: 3AMax.

-Resistência de contato do pino mola: 50 miliohms máx.

Desempenho ambiental:

-Temperatura de operação: -25℃ a +60℃

-Teste ambiental: Névoa salina 24 horas

Parâmetro do conector magnético macho de 2 pinos e conector magnético fêmea:

Desenho técnico do conector magnético macho de 2 pinos

Desenho técnico do conector magnético fêmea de 2 pinos

Vantagens do conector magnético:

1. Conectividade sem esforço
✔ Adsorção automática – Design inteligente e fácil de usar que permite conexões instantâneas e seguras com alinhamento magnético.
✔ Proteção anti-queda – Desconecta-se facilmente da interface de carregamento, mantendo os dispositivos estáveis, reduzindo quedas acidentais.

2. Durabilidade incomparável
✔ Vida útil prolongada – Classificado para 100.000–200.000 ciclos, garantindo confiabilidade a longo prazo.
✔ IPX8 à prova d'água e à prova de poeira – Extremidade fêmea projetada para ambientes agressivos (submersão de até 1M por 30 minutos).

3. Carregamento e transferência de dados de alto desempenho
✔ Carregamento rápido (5A–10A) – Suporta transmissão de alta corrente para entrega rápida de energia.
✔ Transmissão de sinal de alta velocidade – Substitui USB 2.0/HDMI 1.3 tradicional, permitindo a transmissão de sinal de vídeo/áudio com desempenho estável de alta frequência.

4. Design personalizável e seguro
✔ Flexibilidade estética – Aparência sob medida para combinar com a linguagem de design do seu dispositivo.
✔ Anti-curto-circuito e à prova de falhas – Proteção integrada contra uso indevido e falhas elétricas.

Aplicação de produtos de conector magnético:

1.Dispositivos vestíveis, equipamentos de posicionamento inteligente, pulseiras inteligentes infantis, smartwatches, telefones celulares vestíveis, fones de ouvido Bluetooth, etc.) cabo de dados, cabo de carregamento, conexão de extremidade de fio de faixa magnética

2. Equipamentos médicos, equipamentos sem fio, equipamentos de comunicação de dados, equipamentos de telecomunicações, equipamentos de automação e industriais, equipamentos audiovisuais

3. Aviação, eletrônica aeroespacial, comunicação militar

4. Automotivo, navegação automotiva, equipamentos de teste e medição

5. Eletrônicos de consumo (telefones celulares, tablets, fones de ouvido Bluetooth, câmeras, relógios, produtos eletrônicos de consumo portáteis e muitos outros campos eletrônicos.)

Por que a UPE deve ser sua parceira?

1. Experiência especializada em conectores magnéticos

● P&D focada: A UPE tem experiência dedicada em conectores magnéticos

● Personalização: A UPE pode adaptar a força do ímã, o revestimento do pino (ouro/níquel para resistência ≤50mΩ) e os materiais da carcaça (PBT/nylon preto) às suas necessidades.

2. Alta durabilidade e conformidade

● 10.000+ ciclos garantidos: Seus conectores provavelmente passam por testes rigorosos para atender à sua demanda de vida mecânica.

● Certificações: Em conformidade com os padrões UL ou RoHS — críticos para os mercados de consumo/médicos.

3. Fabricação competitiva

● Ferramentas econômicas: A UPE pode oferecer MOQs baixos (por exemplo, 1K–5K unidades) com preços competitivos para lotes pequenos a médios.

● Controle de qualidade: Testes internos de resistência de contato, força de tração e carga de corrente para garantir a confiabilidade.

4. Prototipagem e suporte rápidos

● Amostras 3D em dias: Prototipagem rápida para verificações de ajuste/função

● Suporte de engenharia: Assistência com otimização de pinagem, blindagem EMI ou impermeabilização (IP68).

5.Designs personalizados

Nossa equipe interna de engenheiros profissionais colabora estreitamente com os clientes para desenvolver conectores de pino pogo magnéticos totalmente personalizados, adaptados às suas necessidades específicas.

6.Soluções versáteis

Projetamos uma ampla gama de conectores magnéticos para diversas aplicações, garantindo desempenho, durabilidade e conectividade perfeitos.

7. Suporte completo

Do conceito à produção, fornecemos serviços completos de personalização de conectores magnéticos, oferecendo soluções que atendem aos padrões exatos da indústria e às necessidades de aplicação.

Como fazer seu pedido de conector de cabo magnético com a UPE

1. Envie suas necessidades

Entre em contato com nossa equipe de vendas via:

E-mail: [union@upetech.net]

Telefone: [+86 13434524996]

Formulário online: [www.pogopinsconnector.com]

Forneça detalhes:

✔ Aplicação (por exemplo, médica, automotiva, eletrônicos de consumo)

✔ Tipo de conector (por exemplo, pino pogo magnético, cabo de carregamento)

✔ Especificações (tensão, corrente, tamanho, classificação à prova d'água, etc.)

✔ Quantidade e prazo de entrega

2. Obtenha uma solução personalizada (se necessário)

Nossos engenheiros analisarão suas necessidades e proporão um design personalizado (se necessário).

Compartilharemos modelos 3D, amostras ou desenhos técnicos para aprovação.

Prazo de pagamento:

Depósito de 50% (pago antecipadamente): Cobre os custos de produção (materiais, mão de obra).

Saldo de 50% (pago antes do envio): Garante o controle de qualidade e o compromisso de ambas as partes.

Método de pagamento:

T/T (Transferência bancária), PayPal, Banco OCBC

Recomendação:

Use o PayPal para amostras (mais seguro).

Use T/T para pedidos em massa (taxas mais baixas).

Prazo de entrega da amostra:Amostra de estoque 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Prazo de entrega da produção:10-15 dias úteis

Feito para: América, Europa, Ásia, África do Sul

Termo comercial: EXW

Frete: Aéreo, Marítimo, Expresso

Serviço: Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, designs são aceitáveis
