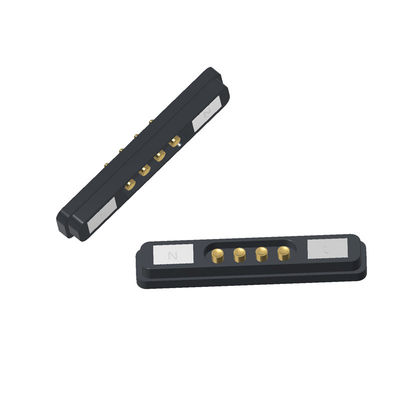

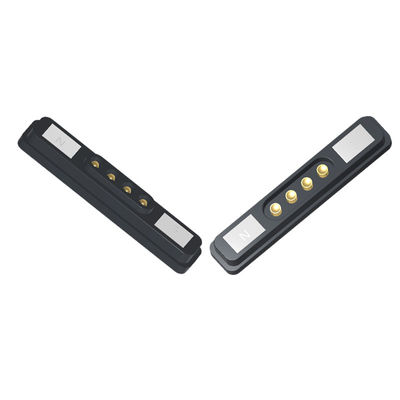

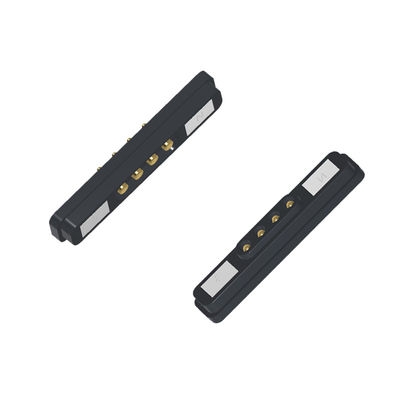

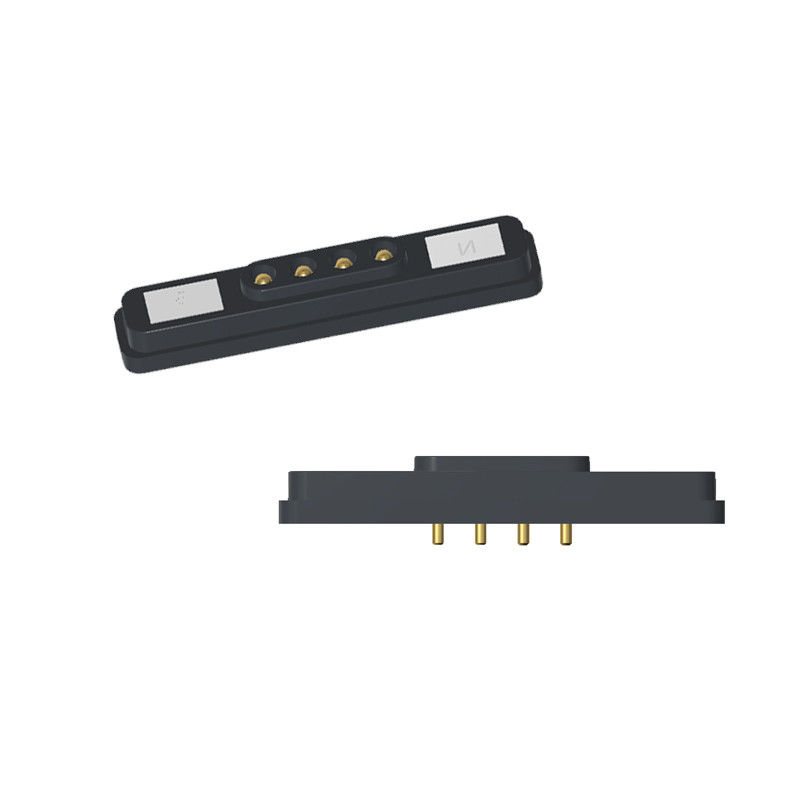

2.2mm Pitch Conectores Magnéticos 12V 2A Conector Magnético Pogo Com Casas Negras

Conector magnético masculino e feminino.

Normas de conformidade
Compatível com a ROHS e REACH para todos os materiais e revestimentos.

Materiais
1Pogo Pin:

Material de base: latão C6801

Revestimento: Ouro (Au) 0,125 μm

2- Peças giratórias:

Material de base: latão

Revestimento: Ouro (Au) 0,125 μm

3- Habitação:

Material: HTN preto (Nilão de alta temperatura) + 30% de enchimento

Classificação de inflamabilidade: UL94 V-0 (retardante de chama)

Características: Resistente a altas temperaturas

4- Habitação:

Material: HTN preto (Nilão de alta temperatura) + 30% de enchimento

Classificação de inflamabilidade: UL94 V-0 (retardante de chama)

Características: Resistente a altas temperaturas

5- Magnético.:

Material: Neodímio, ferro, boro (NdFeB) de grau N45

Revestimento: Níquel (Ni)

Especificações mecânicas

Força de contacto: 80 g ± 20 g a 0,5 mm de curso de trabalho.

DurabiLity: 10 000 ciclos de acasalamento (teste de vida).

Força de adsorção:Força de adsorção de acoplagem feminina: 400 g ± 20%.

Desempenho ambiental

Intervalo de temperatura de funcionamento: -25°C a +80°C.

Ensaio com sal: 24 horas (validação da resistência à corrosão).

Especificação elétrica

Voltagem nominalDC 12V.

Corrente nominal2A Max.

Resistência ao contacto: ≤ 50 mΩ (milliohm) por alfinete de mola.

Parâmetro dos conectores magnéticos de 4 pines masculino-feminino:

Desenho técnico do conector magnético masculino de 4 pines

Desenho técnico do conector magnético feminino de 4 pines

ReLayout de PCB recomendado

Decomponha a visão do conector magnético feminino

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação dos produtos:

Perguntas frequentes

1- Porquê escolher-nos?
Com 100% de sinceridade, a nossa empresa irá fornecer o melhor serviço para você quaisquer que sejam os produtos ou pós-venda.Nós forneceremos a cotação mais razoável e projetar amostras de alta qualidade de acordo com seus desenhos ou requisitosNós fornecemos garantia para cada cliente após a venda.

2Pode personalizar os produtos para nós?
Estamos muito satisfeitos em personalizar para você ou projetar para você. Por favor, forneça-nos seu desenho ou amostras, e diga-nos seus requisitos especiais sobre os produtos.Podemos personalizar o mais rápido possível de acordo com as suas necessidades.

3Quanto custará a amostra?
Se itens em estoque, fornecemos amostras para os clientes gratuitamente, mas você deve suportar a carga.
Se customizar iterms, vamos cobrar para adequadamente custo e reembolso proporção razoável de taxa de amostra quando você tem ordem para nós!

4E quanto ao seu prazo de entrega?
O tempo de entrega depende da quantidade e da dificuldade da encomenda do cliente. Geralmente, a entrega de mercadorias de estoque dentro de 3 dias, enquanto os produtos personalizados entregues dentro de 2 semanas.

5- Que tal o controlo de qualidade da sua empresa?
Vamos testar e inspecionar os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é a mais importante em nossa empresa, do material à entrega,Tudo será verificado duas vezes e a empresa obtém IS09001 para garantir isso..

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
