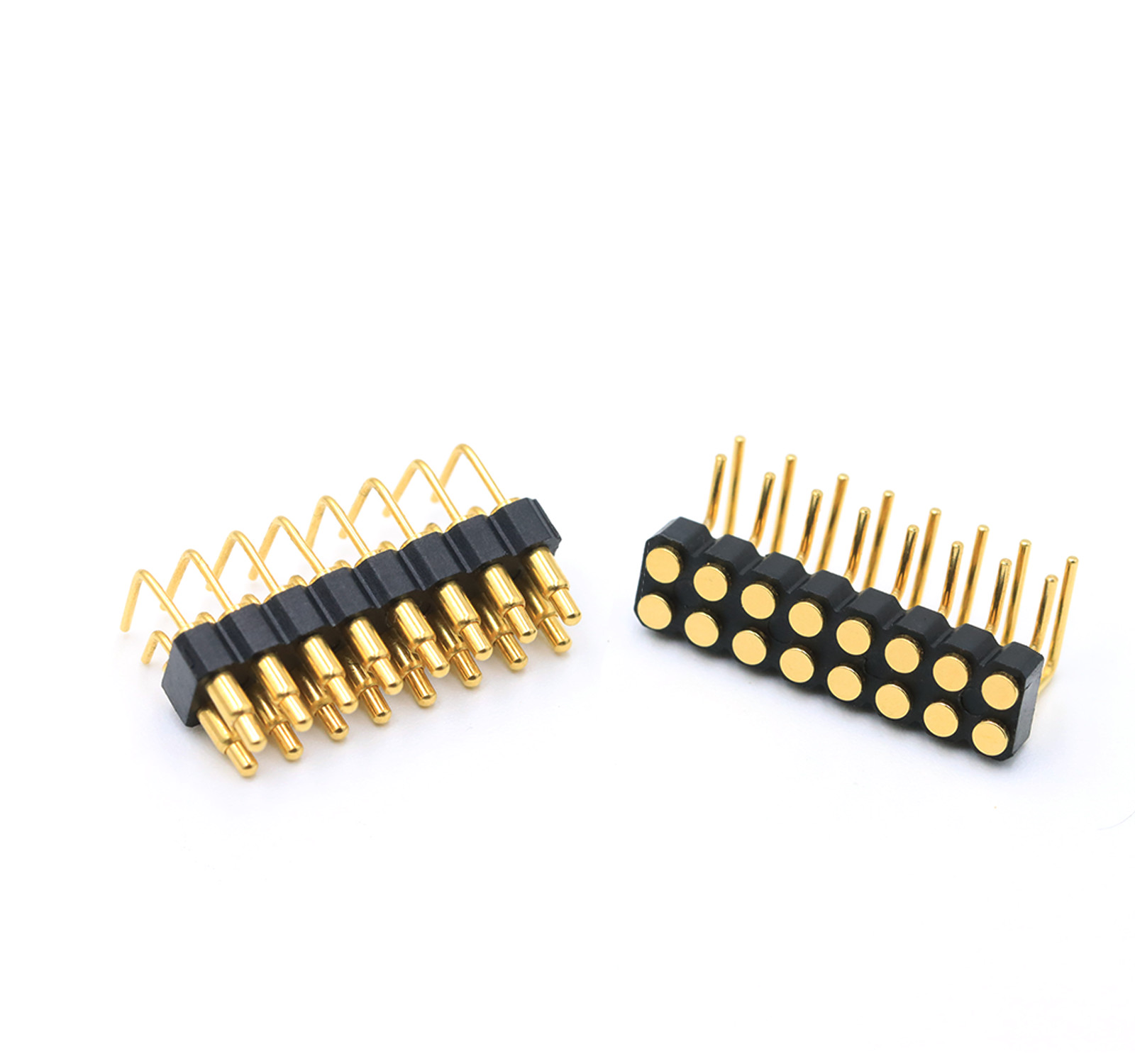

Conector de mola de latão 2.54mm Pitch Right Angle Pogo Pin Connector 16Pin Homem Feminino

Sondes de Primavera de Brass Pogo Pins Conector de Ângulo Direito 2,54mm passo 16Pin masculino feminino.

O pin de pogo apresenta um design de cauda dobrado, oferecendo maior versatilidade para aplicações de espaço limitado.

As principais vantagens incluem:

1Optimização do espaço
A cauda dobrada permite layouts de PCB compactos ou posicionamento flexível em conjuntos apertados.

Ideal para projetos em que pinos retos interferem com outros componentes.

2. Opções de fiação
A cauda pode ser soldado diretamente a um fio (em vez de pastilhas de PCB), permitindo:

- Conexões por cabo personalizadas.

.Designs modulares ou reelaboráveis.

.Livramento da tensão em partes móveis (por exemplo, mecanismos de dobradiças).

3Estabilidade mecânica
As caudas dobradas podem melhorar a distribuição de estresse em relação aos pinos retos em ambientes dinâmicos.

Materiais
Plugão: C6801 sem chumbo, Revestimento: 01~99 μ" Au sobre 60~100 μ" Ni.

Barril: sem chumbo C6801, Revestimento: 01~99 μ" Au sobre 60~100 μ" Ni.

Molas: aço inoxidável SUS 304, Revestimento: 1 μ" (provavelmente Au ou Ni para resistência à corrosão).

Casamento: HTN preto (Nilão de alta temperatura) + 30% de fibra de vidro, classificação de inflamabilidade UL94 V-0.

Especificações mecânicas
Força de mola: 80 g ± 20 g a um curso de 1,0 mm.

Total: 1,2 mm.

Vida útil mecânica: ≥ 10 000 ciclos.

Especificações elétricas
Corrente e tensão nominal: DC 12V, 3A máximo.

Resistência de contacto: ≤ 50 mΩ na altura de trabalho.

Tolerâncias

Comprimentos: ±0,15 mm.

Diâmetros: ±0,05 mm.

Ângulos: ± 2°.

Desempenho ambiental
Temperatura de funcionamento: -40°C a +130°C (dentro de 24 horas).

Resistência ao calor da solda: 260 °C ± 5 °C durante 20 s ± 2 s.

Conformidade: compatível com a ROHS e REACH.

Ensaio de pulverização de sal: 48 horas (validação da resistência à corrosão).

Características principais e aplicações
Alta durabilidade: 10.000+ ciclos, revestimento robusto (Au/Ni) para resistência ao desgaste e à corrosão.

Resistência a altas temperaturas: adequado para ambientes adversos (até 130°C).

Mecânica de precisão: Tolerâncias apertadas garantem um contato elétrico confiável.

Livre de chumbo e compatível: Cumprir com as regulamentações ambientais (ROHS/REACH).

Nota:

1.Para assegurar o melhor efeito de utilização, operar de acordo com a altura de trabalho.

2- Precauções para utilização do medicamento
De acordo com os desenhos de engenharia, a compressão máxima admissível não deve ser excedida.
É adequado para temperaturas de solda que variam de 380 a 420 graus Celsius, com um tempo de solda de 3 a 5 segundos.Não é permitido processar o produto num curto período de tempo realizar soldagem repetida várias vezes
. Adapta-se à faixa de temperatura do forno de 400 a 500 graus Celsius
. Ao conceber a extremidade de aplicação, por favor, evite razoavelmente o espaço de compressão pogopin

3Para pinos de linha única superiores a 20, pinos de linha dupla superiores a 40 e outros requisitos especiais, consulte o suporte técnico

Composição do conector Pogo Pin

2Lista de parâmetros dos conectores de pinos pogo com passo de.54 mm:

Revestimento de dois filas de 2,5 mm, ângulo direito, masculino, carregado de molaNessector:

Dupla fileira 2,5 mm Casas de ângulo direitoNessector:

Conector Pogo Pin Padrão de 2,54 mm para referência do cliente:

Área de aplicação:

A nossa vantagem e a sua escolha:

.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.

.A UPE desenvolveu um conector padrão de pinos Pogo 2pin-40pin masculino e feminino de 2.0mm e 2.54mm de passo com SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life teste até 1000 000 ciclos.

.Todos os produtos podem passar HF, RoHS REACH padrão.

.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.

.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
