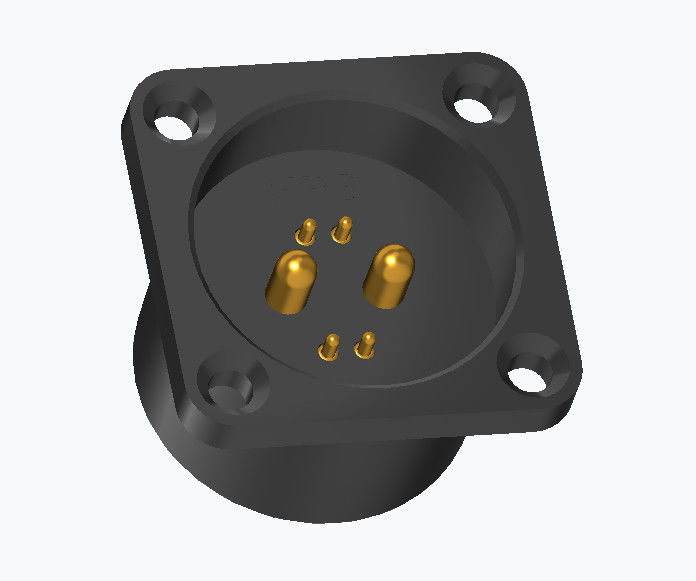

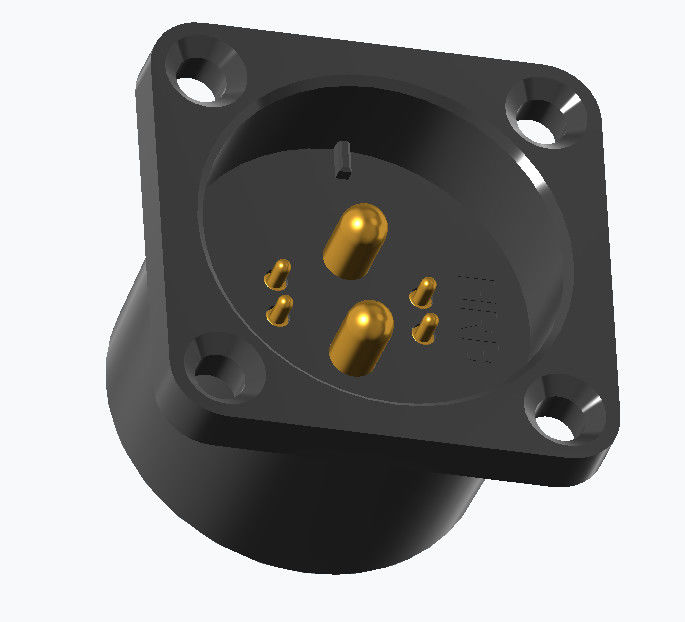

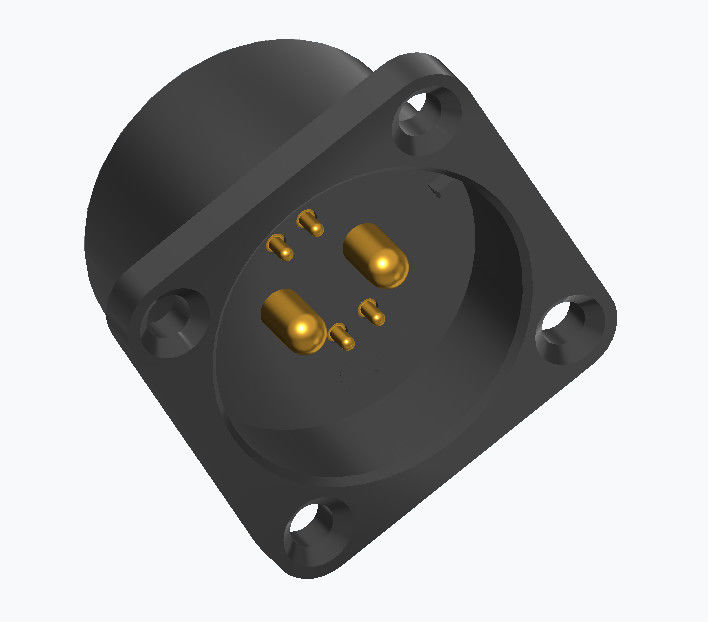

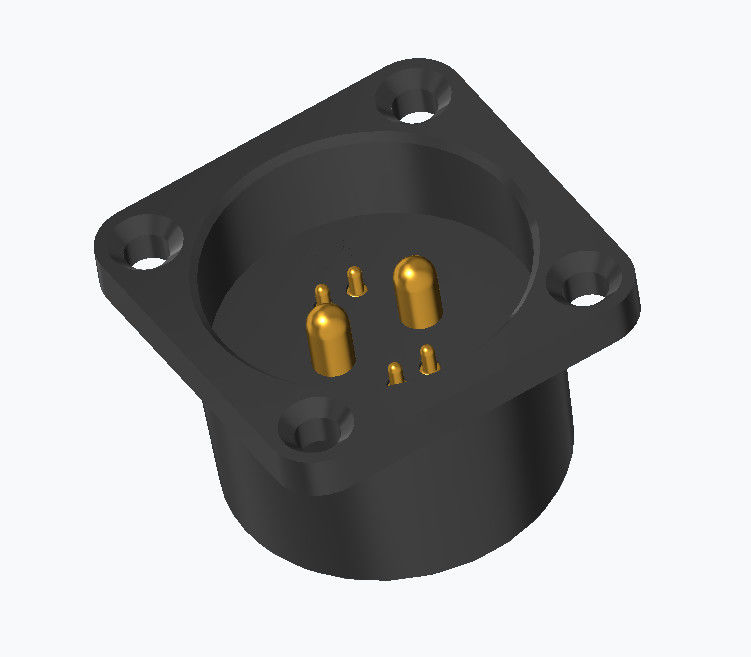

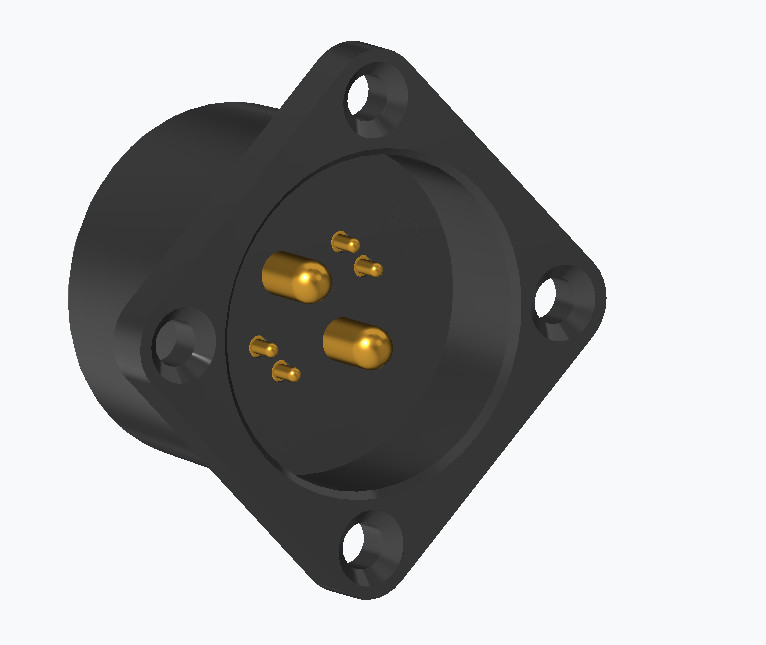

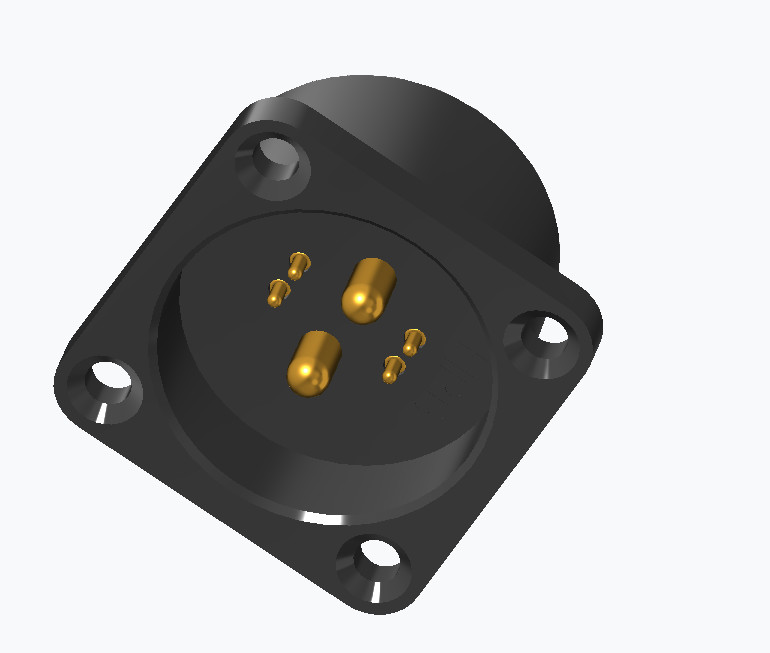

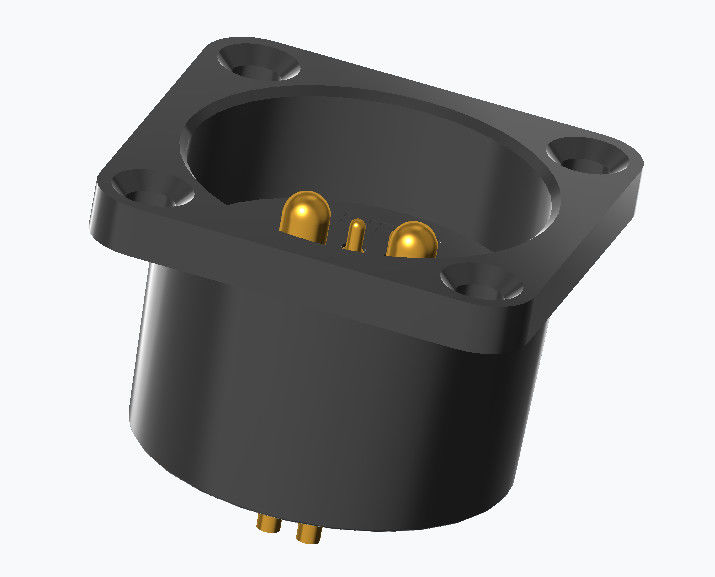

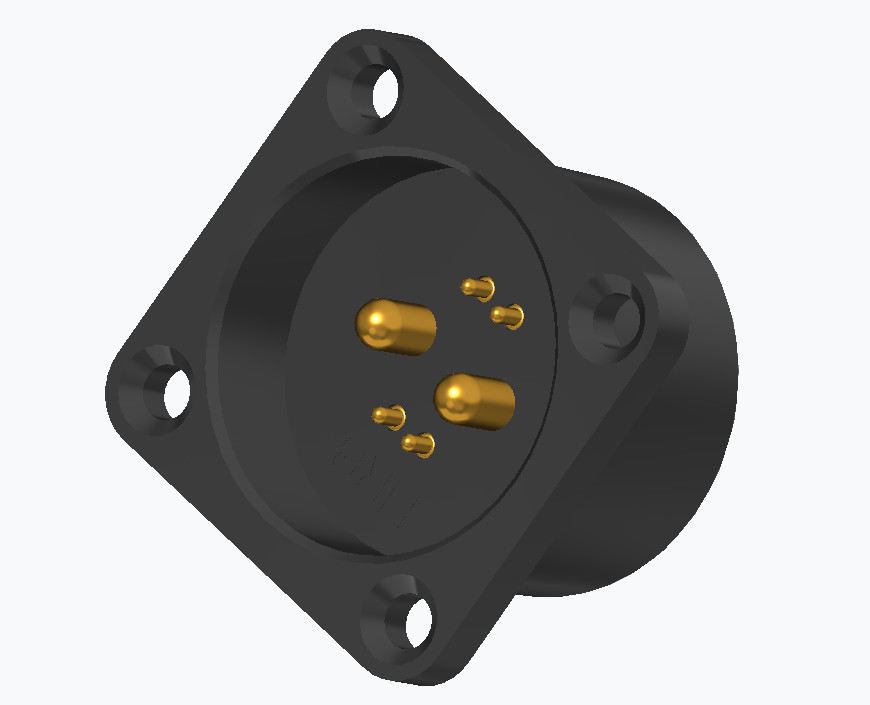

Conector de pin de pogo de 6 pines masculino feminino.
Union Precision Electronic Limited (UPE)É profissionalFabricante personalizadoEspecializado emPogo PinseConectores Pogo Pin com carcaçasA empresa é reconhecida como um dos fornecedores mais competitivos do sector.Conector com molasA indústria da construção civil na China, que abrange uma ampla gama de aplicações de alta tecnologia.
A UPE transformou-se numFabricante líderdePogo PinseConectores com molas, alavancagemtecnologia de produção avançadaecontrolo rigoroso da qualidadepara servir as indústrias globais.
O nosso objectivo é satisfazer as necessidades dos clientes com produtos seguros e fiáveis.Podemos personalizar rapidamente a amostra de qualidade estável para atender às necessidades de design do cliente com um curto ciclo de desenvolvimento do produto.
Vantagens dos conectores UPE a molas:
Os conectores de mola, comumente conhecidos como pinos de mola ou pinos de pogo, oferecem várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
Desempenho dos parâmetros do Pogo Pin Connector com molas
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
RTemperatura de fluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C± 2°CHumidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°Cdurante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°Cdurante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Alguns dos conectores Pogo Pin personalizados para referência:
Aplicação do conector com carga de mola:
1.Eletrónica de Consumo
.Smartphones, tablets e wearables (para conexões de bateria, estações de acoplagem).
Computadores portáteis (para componentes modulares como teclados, touchpads).
2.Equipamento de ensaio e medição
.Instrumentos de ensaio automatizados (ATE ¢ Equipamento de ensaio automatizado).
Testes em circuito (TIC) e testes funcionais (FCT) de PCB.
3. Dispositivos médicos
Equipamento médico portátil (por exemplo, medidores de glicose, monitores de ECG).
.Sondas descartáveis/reutilizáveis que requerem ligações fiáveis
4.Automotiva e Aeroespacial
Conectores de diagnóstico de bordo (OBD).
Testes de aviónica e sistemas de entretenimento a bordo.
5Indústria e Robótica
Armas robóticas e sistemas de automação que requerem soluções de desconexão rápida.
Sensores e módulos de controlo industriais.
6.Energia e sistemas de baterias
Pacotes de baterias (por exemplo, drones, veículos elétricos).
Interligações de painéis solares.
7Informações e Telecomunicações
Transferência de dados de alta velocidade (por exemplo, backplanes de servidores).
.RF e conexões de antena.
FAQ
1- Porquê escolher-nos?
Com 100% de sinceridade, a nossa empresa irá fornecer o melhor serviço para você quaisquer que sejam os produtos ou pós-venda.Nós forneceremos a cotação mais razoável e projetar amostras de alta qualidade de acordo com seus desenhos ou requisitosNós fornecemos garantia para cada cliente após a venda.
2Pode personalizar os produtos para nós?
Estamos muito satisfeitos em personalizar para você ou projetar para você. Por favor, forneça-nos seu desenho ou amostras, e diga-nos seus requisitos especiais sobre os produtos.Podemos personalizar o mais rápido possível de acordo com as suas necessidades.
3Quanto custará a amostra?
Se itens em estoque, fornecemos amostras para os clientes gratuitamente, mas você deve suportar a carga.
Se customizar iterms, vamos cobrar para adequadamente custo e reembolso proporção razoável de taxa de amostra quando você tem ordem para nós!
4E quanto ao seu prazo de entrega?
O tempo de entrega depende da quantidade e da dificuldade da encomenda do cliente. Geralmente, a entrega de mercadorias de estoque dentro de 3 dias, enquanto os produtos personalizados entregues dentro de 2 semanas.
5- Que tal o controlo de qualidade da sua empresa?
Vamos testar e inspecionar os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é a mais importante em nossa empresa, do material à entrega,Tudo será verificado duas vezes e a empresa obtém IS09001 para garantir isso..
Como colocar a ordem do conector de cabo magnético
Envia-nos desenho ou amostra
* Realizamos a avaliação do projecto
* Nós fazemos a amostra e enviamos para você
* Você acha que a amostra é boa, então faça um pedido e pague-nos 30% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para a empresa de correio
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
