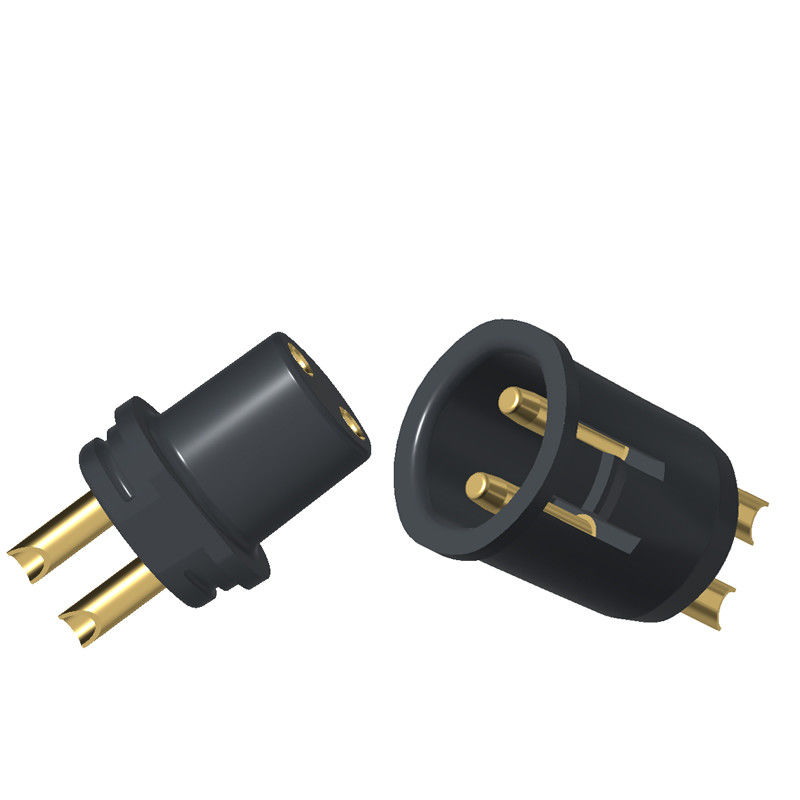

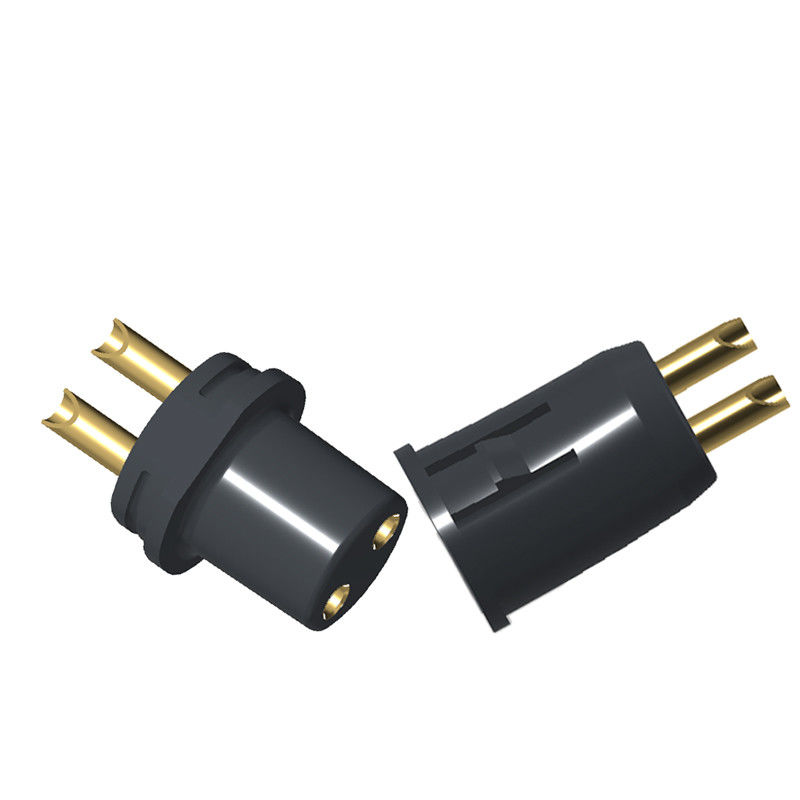

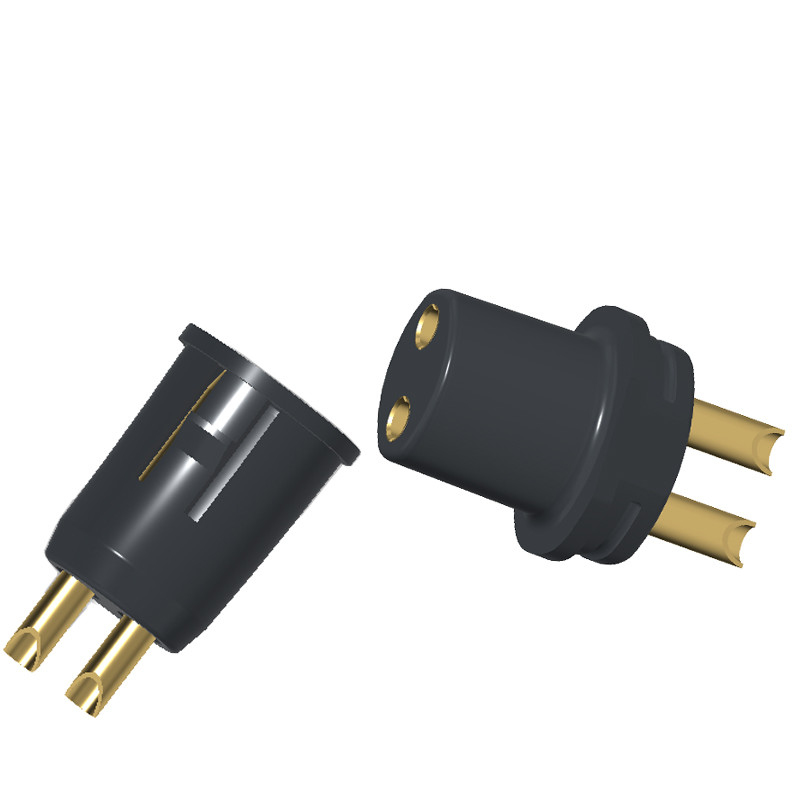

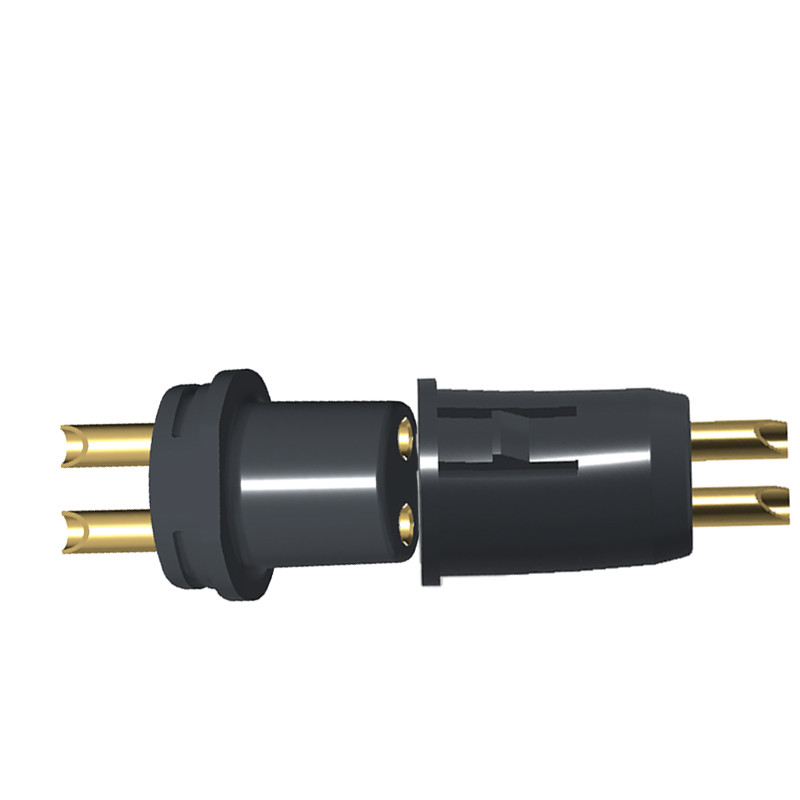

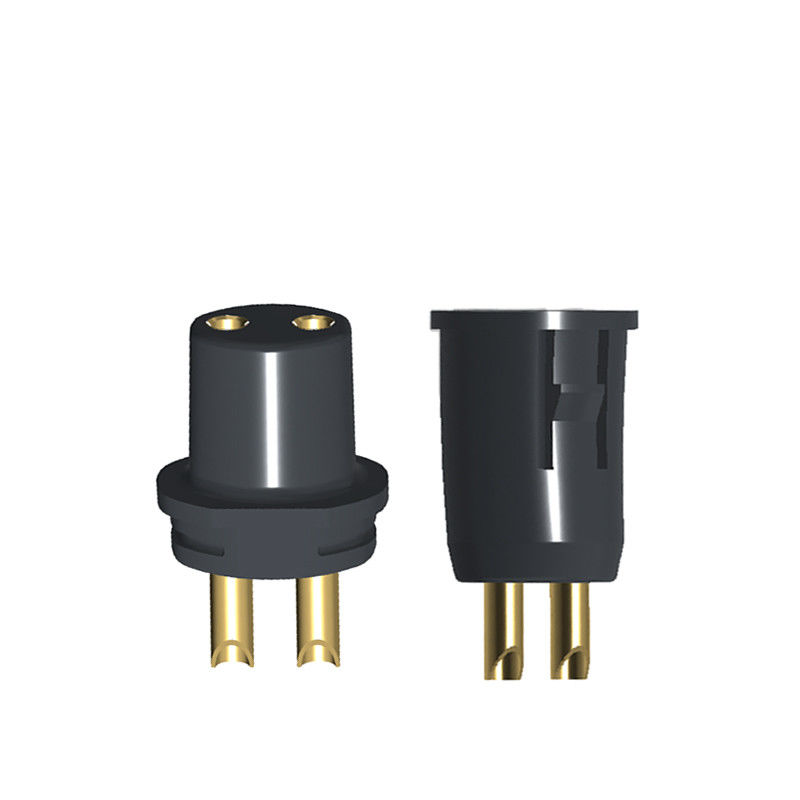

2 pin masculino e feminino conector de pin de pogo com suporte de mola personalizado.
Union Precision Electronic Limited (UPE)É profissionalFabricante personalizadoEspecializado emPogo PinseConectores Pogo Pin com carcaçasA empresa é reconhecida como um dos fornecedores mais competitivos do sector.Conector com molasA indústria da construção civil na China, que abrange uma ampla gama de aplicações de alta tecnologia.
A UPE transformou-se numFabricante líderdePogo PinseConectores com molas, alavancagemtecnologia de produção avançadaecontrolo rigoroso da qualidadepara servir as indústrias globais.
O nosso objectivo é satisfazer as necessidades dos clientes com produtos seguros e fiáveis.Podemos personalizar rapidamente a amostra de qualidade estável para atender às necessidades de design do cliente com um curto ciclo de desenvolvimento do produto.
Pins de Pogo com molasO sistema permite um contacto fiável com a compressão, garantindo uma ligação eléctrica estável mesmo com movimento ou vibração.
Terminação da Taça de SoldaduraPermite a fácil solda a PCBs ou fios.
Configuração masculina e femininaO lado masculino normalmente tem pinos de pogo, enquanto o lado feminino tem recipientes de acasalamento.
Opções personalizáveisPode ser adaptado em termos de tamanho, classificação de corrente, material de revestimento, força de mola e design da habitação.
Vantagens dos conectores UPE a molas:
Os conectores de mola, comumente conhecidos como pinos de mola ou pinos de pogo, oferecem várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
Desempenho dos parâmetros do Pogo Pin Connector com molas
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
RTemperatura de fluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C± 2°CHumidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°Cdurante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°Cdurante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Alguns dos conectores Pogo Pin personalizados para referência:
Campo de aplicação do produto:
Perguntas frequentes
1- Porquê escolher-nos?
Com 100% de sinceridade, a nossa empresa irá fornecer o melhor serviço para você quaisquer que sejam os produtos ou pós-venda.Nós forneceremos a cotação mais razoável e projetar amostras de alta qualidade de acordo com seus desenhos ou requisitosNós fornecemos garantia para cada cliente após a venda.
2Pode personalizar os produtos para nós?
Estamos muito satisfeitos em personalizar para você ou projetar para você. Por favor, forneça-nos seu desenho ou amostras, e diga-nos seus requisitos especiais sobre os produtos.Podemos personalizar o mais rápido possível de acordo com as suas necessidades.
3Quanto custará a amostra?
Se itens em estoque, fornecemos amostras para os clientes gratuitamente, mas você deve suportar a carga.
Se customizar iterms, vamos cobrar para adequadamente custo e reembolso proporção razoável de taxa de amostra quando você tem ordem para nós!
4E quanto ao seu prazo de entrega?
O tempo de entrega depende da quantidade e da dificuldade da encomenda do cliente. Geralmente, a entrega de mercadorias de estoque dentro de 3 dias, enquanto os produtos personalizados entregues dentro de 2 semanas.
5- Que tal o controlo de qualidade da sua empresa?
Vamos testar e inspecionar os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é a mais importante em nossa empresa, do material à entrega,Tudo será verificado duas vezes e a empresa obtém IS09001 para garantir isso..
Como colocar a ordem do conector de cabo magnético
Envia-nos desenho ou amostra
* Realizamos a avaliação do projecto
* Nós fazemos a amostra e enviamos para você
* Você acha que a amostra é boa, então faça um pedido e pague-nos 30% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para a empresa de correio
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
