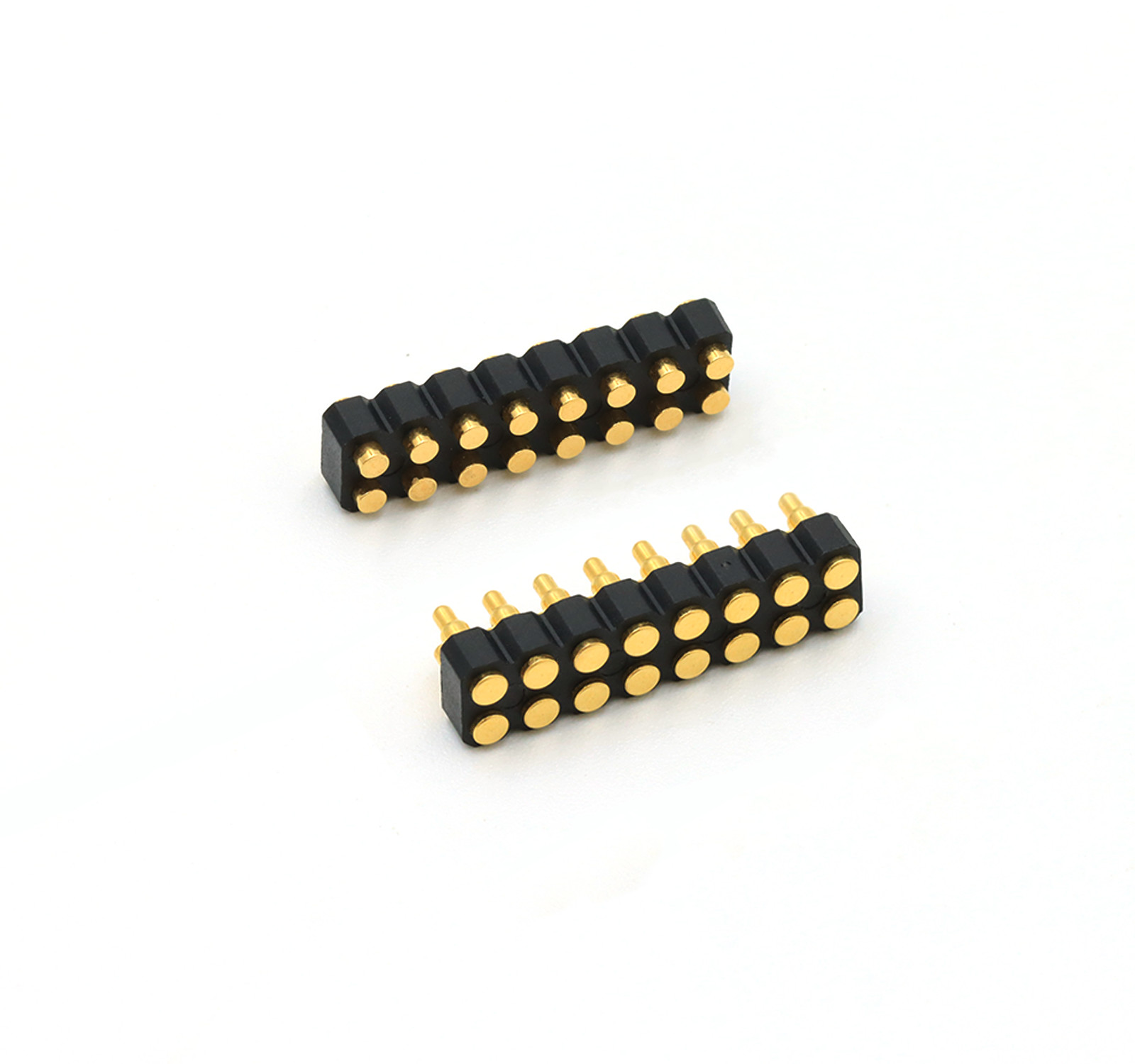

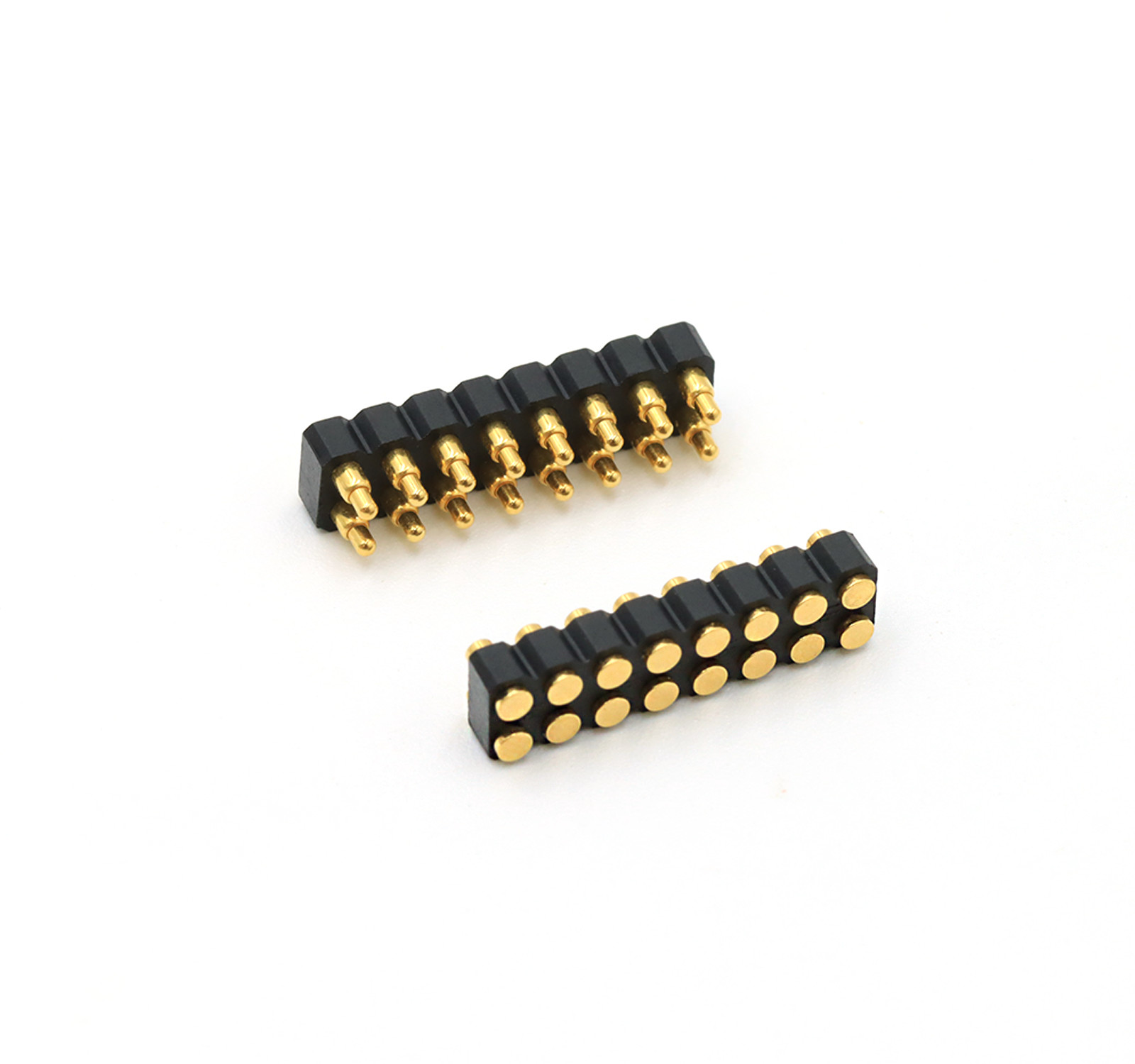

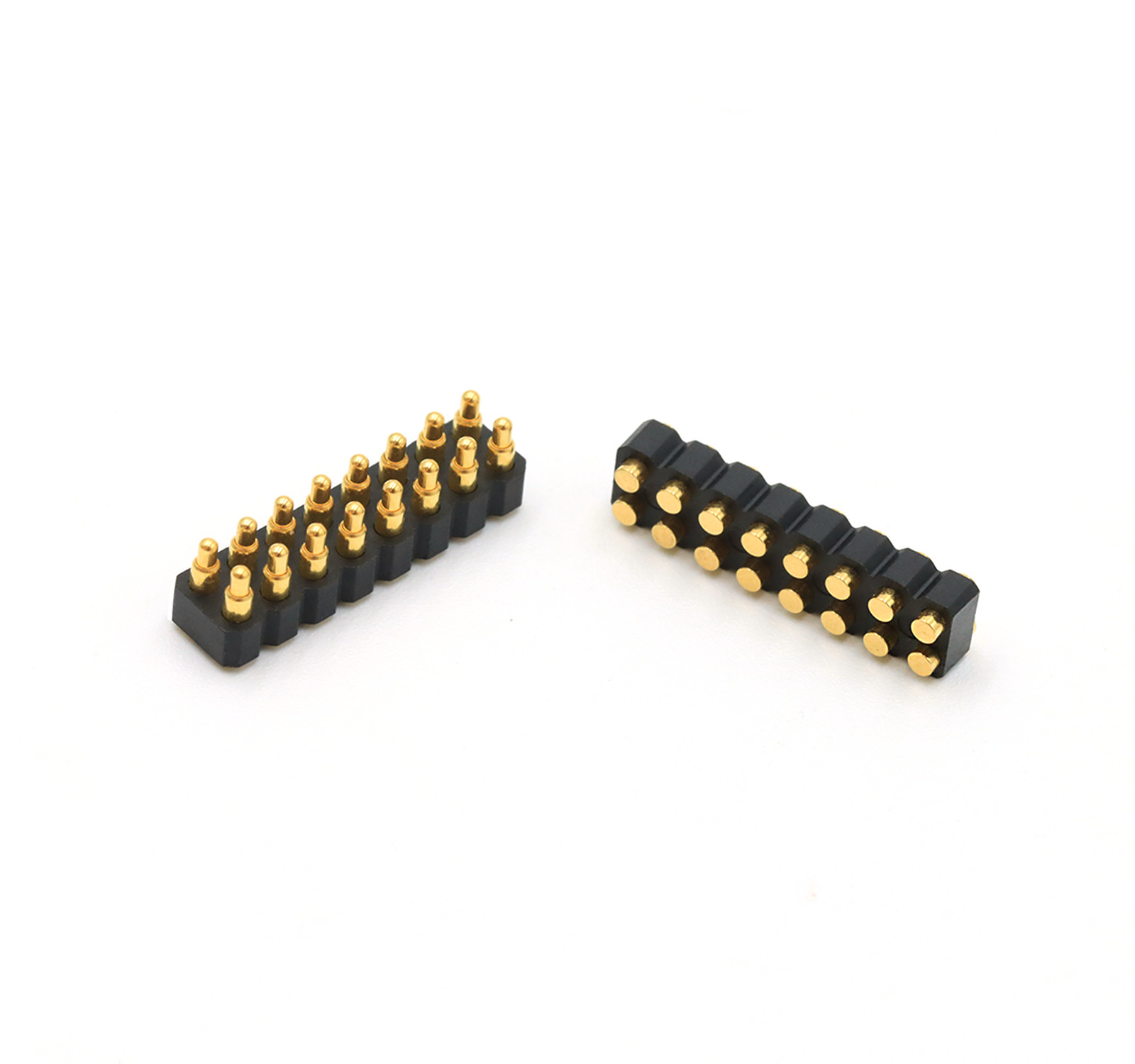

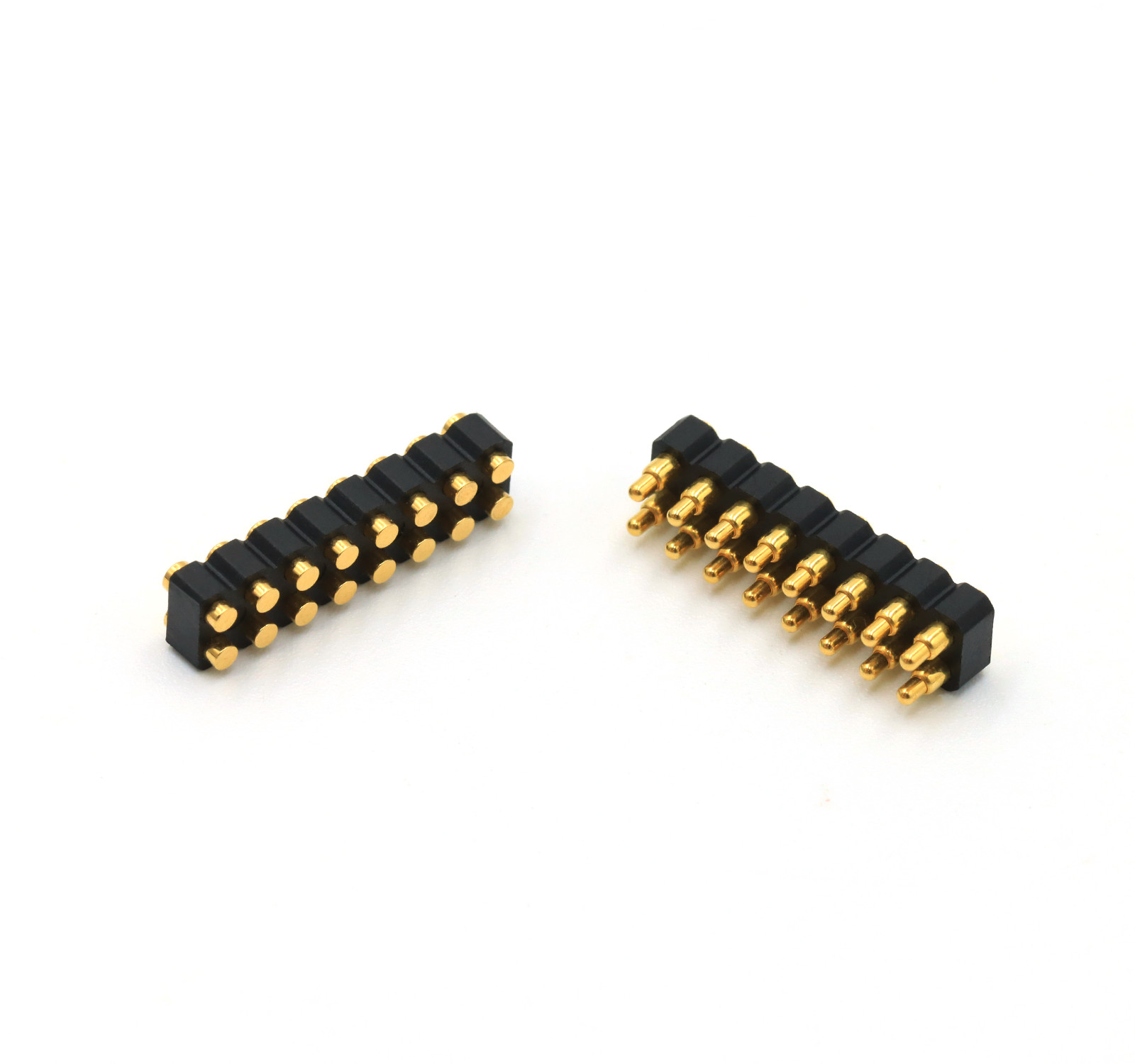

2.54mm Pitch Pogo Pin Connector Dupla fileira Conectores de contato carregados de mola 16pin Homem Feminino

2.54mm Pitch Homem Fêmea Pogo Pin Connector Dupla Linha SMT 16 pinos Pogo.

O pin pogo é tipo SMT, tem boa estabilidade, a parte inferior do barril é um design de fundo plano, que é fácil de soldar na placa de PCB

A Union Precision Electronic Co.,Ltd (UPE) está empenhada em Pogo Pin de ponta, conectores Pogo Pin, conector magnético e na concepção, desenvolvimento,produção e venda de produtos auxiliares como empresa de alta tecnologia.

De acordo com os diferentes requisitos do cliente, temos 8 tipos de estrutura interna POGO PIN para os clientes escolher, para o PIN POGO padrão, UPE projetado a altura total do produto é 2,8mm ~ 11.Omm (((o totalA altura não inclui o comprimento da cauda do alfinete DIP).

Entretanto...UPEtambémdesenvolvido 2.54mm passo padrão macho e fêmea 2pin-40pin Pogo pin conectorcom SMT / DIP / Right Angle / Solder Cup para escolha rápida dos clientes.

Materiais
Plugão: C6801 sem chumbo, Revestimento: 01~99 μ" Au sobre 60~100 μ" Ni.

Barril: sem chumbo C6801, Revestimento: 01~99 μ" Au sobre 60~100 μ" Ni.

Molas: aço inoxidável SUS 304, Revestimento: 1 μ" (provavelmente Au ou Ni para resistência à corrosão).

Casamento: HTN preto (Nilão de alta temperatura) + 30% de fibra de vidro, classificação de inflamabilidade UL94 V-0.

Especificações mecânicas
Força de mola: 80 g ± 20 g a um curso de 1,0 mm.

Total: 1,2 mm.

Vida útil mecânica: ≥ 10 000 ciclos.

Especificações elétricas
Corrente e tensão nominal: DC 12V, 3A máximo.

Resistência de contacto: ≤ 50 mΩ na altura de trabalho.

Tolerâncias

Comprimentos: ±0,15 mm.

Diâmetros: ±0,05 mm.

Ângulos: ± 2°.

Desempenho ambiental
Temperatura de funcionamento: -40°C a +130°C (dentro de 24 horas).

Resistência ao calor da solda: 260 °C ± 5 °C durante 20 s ± 2 s.

Conformidade: compatível com a ROHS e REACH.

Ensaio de pulverização de sal: 48 horas (validação da resistência à corrosão).

Características principais e aplicações
Alta durabilidade: 10.000+ ciclos, revestimento robusto (Au/Ni) para resistência ao desgaste e à corrosão.

Resistência a altas temperaturas: adequado para ambientes adversos (até 130°C).

Mecânica de precisão: Tolerâncias apertadas garantem um contato elétrico confiável.

Livre de chumbo e compatível: Cumprir com as regulamentações ambientais (ROHS/REACH).

Nota:

1.Para assegurar o melhor efeito de utilização, operar de acordo com a altura de trabalho.

2- Precauções para utilização do medicamento
De acordo com os desenhos de engenharia, a compressão máxima admissível não deve ser excedida.
É adequado para temperaturas de solda que variam de 380 a 420 graus Celsius, com um tempo de solda de 3 a 5 segundos.Não é permitido processar o produto num curto período de tempo realizar soldagem repetida várias vezes
. Adapta-se à faixa de temperatura do forno de 400 a 500 graus Celsius
. Ao conceber a extremidade de aplicação, por favor, evite razoavelmente o espaço de compressão pogopin

3Para pinos de linha única superiores a 20, pinos de linha dupla superiores a 40 e outros requisitos especiais, consulte o suporte técnico

Composição do conector Pogo Pin

2Lista de parâmetros dos conectores de pinos pogo com passo de.54 mm:

Câmara de 2,5 mm em fila dupla SMTNessector:

Câmara de 2,5 mm em fila dupla SMTNessector:

Conector Pogo Pin Padrão de 2,54 mm para referência do cliente:

Área de aplicação:

A nossa vantagem e a sua escolha:

.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.

.A UPE desenvolveu um conector padrão de pinos Pogo 2pin-40pin masculino e feminino de 2.0mm e 2.54mm de passo com SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life teste até 1000 000 ciclos.

.Todos os produtos podem passar HF, RoHS REACH padrão.

.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.

.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
