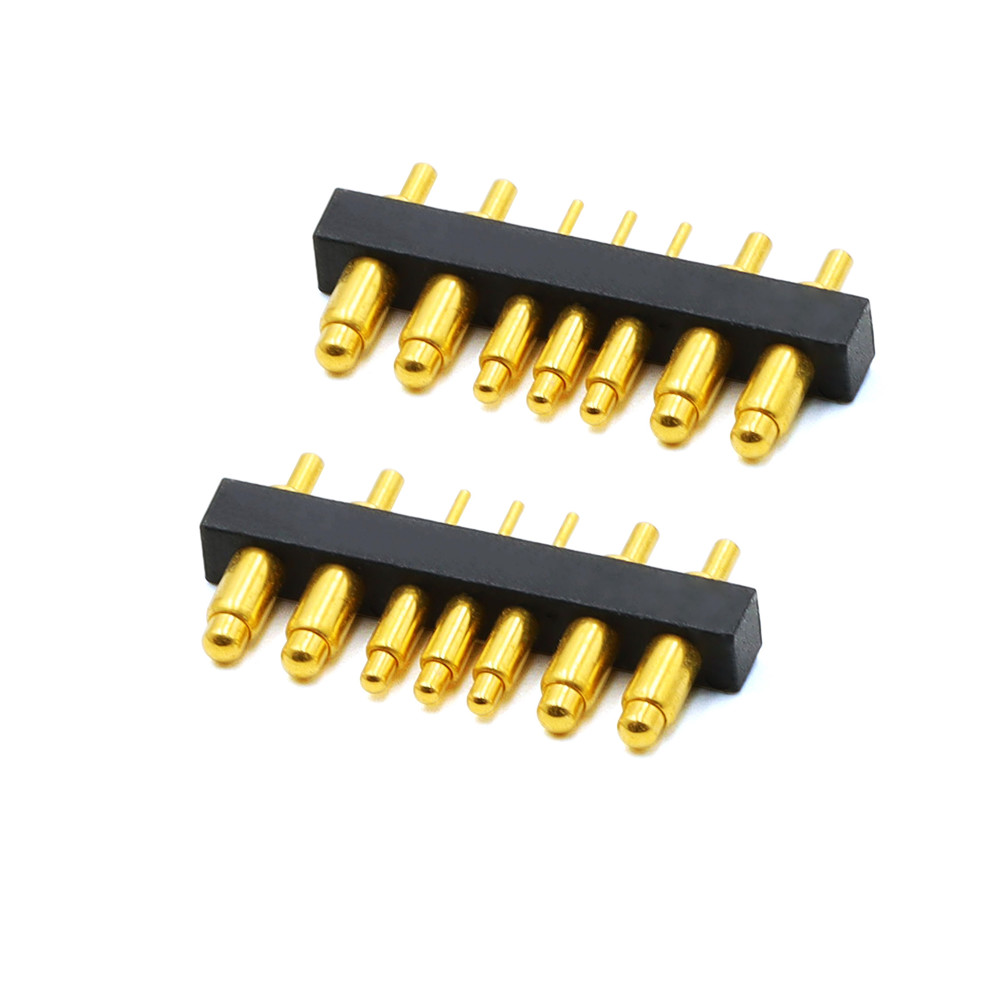

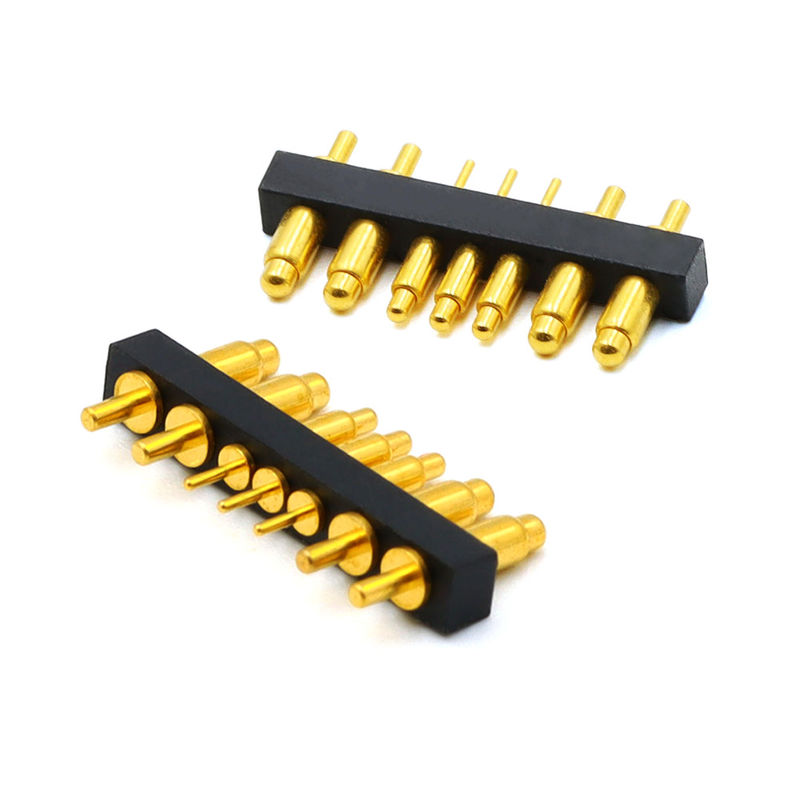

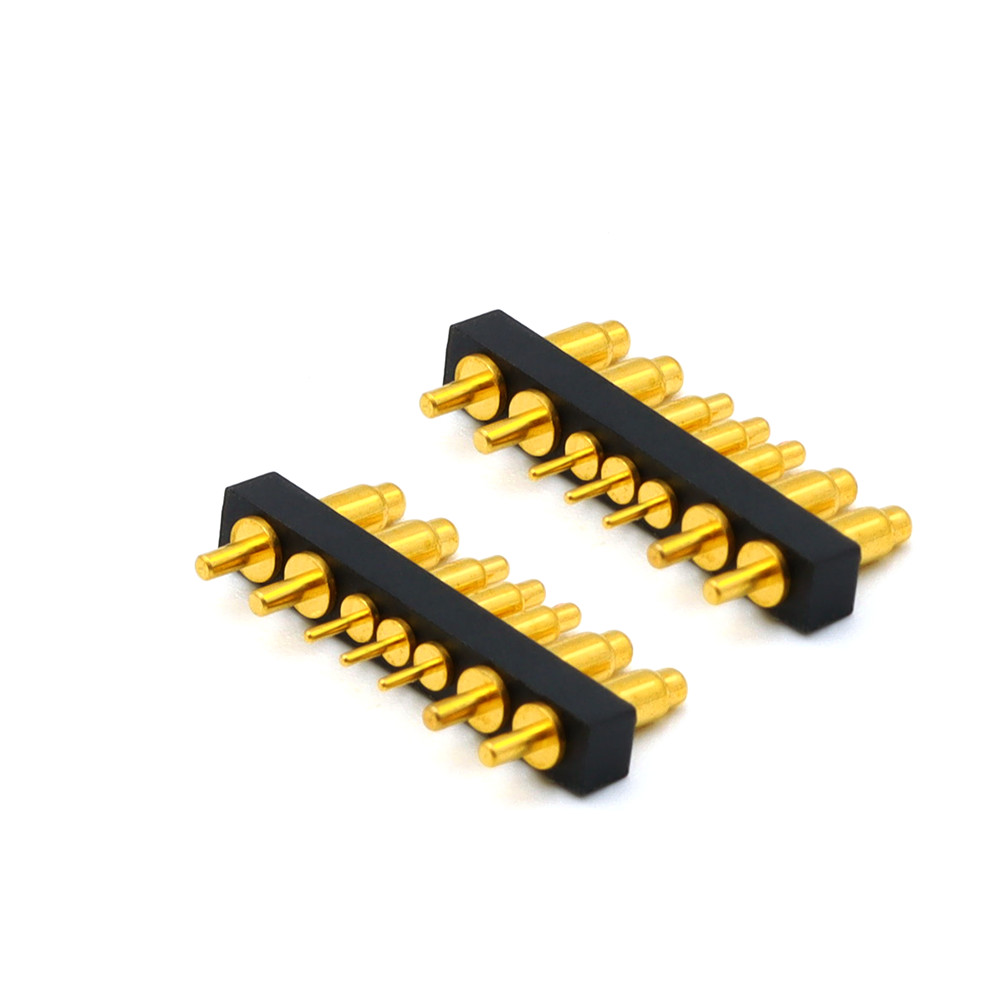

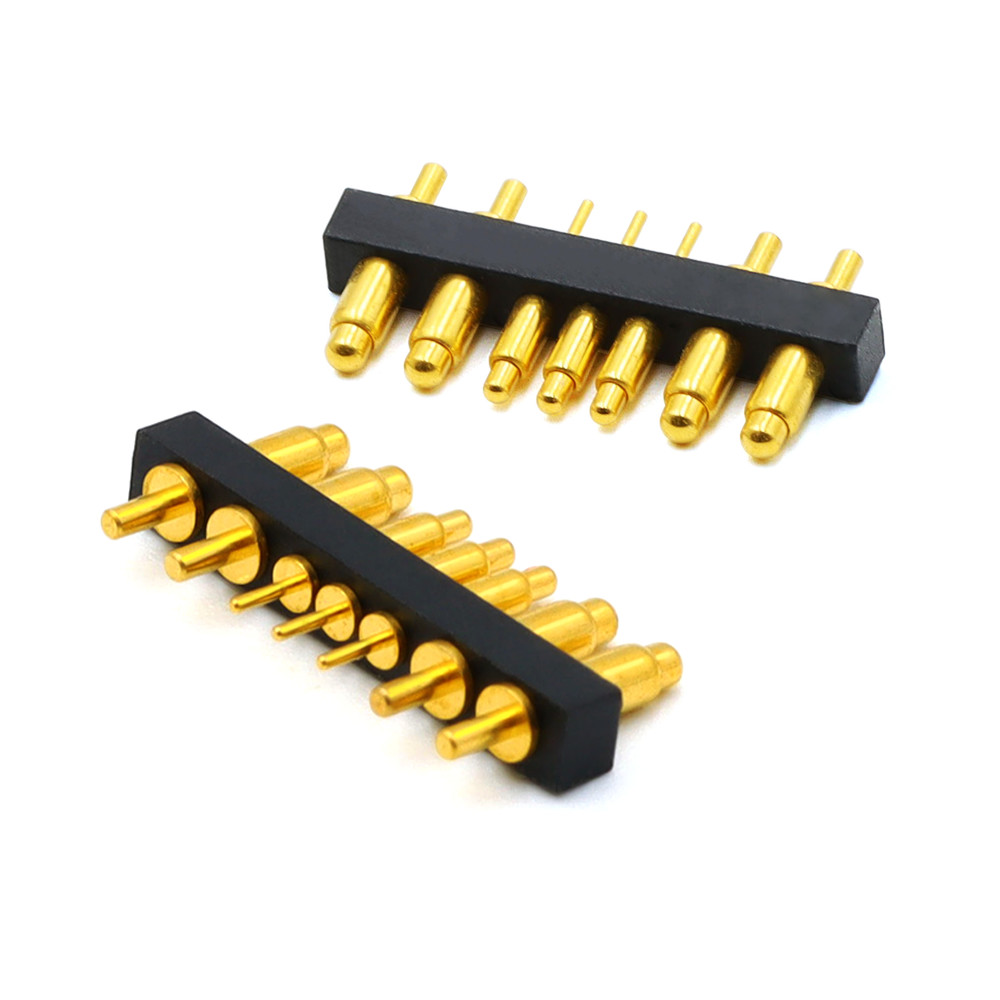

Através de um conector de 7 pinos DIP, tipo de conector de pinos DIP de placas de ouro.
A Union Precision Electronic Co.,Ltd (UPE) está empenhada em Pogo Pin de ponta, conectores Pogo Pin, conector magnético e na concepção, desenvolvimento,produção e venda de produtos auxiliares como empresa de alta tecnologia.
Temos vindo a aderir à inovação tecnológica contínua e produtos de alta qualidade como o núcleo do desenvolvimento da empresa, um profissional e experiente técnicoUma equipe de experiência na indústria de conectores relevante. A UPE tem muitos anos de experiência profissional no desenvolvimento e fabrico de produtos. A UPE garante a qualidade do produto durante o projeto do produto,desenvolvimento e fabricoAo mesmo tempo, pode também fornecer aos clientes apoio técnico, como desenvolvimento sincrono.
A área da fábrica de produção é estritamente aplicada em conformidade com a norma 7S, e a oficina livre de poeira é utilizada para operações de produção e o ambiente de trabalho é limpo e arrumado.Implementamos rigorosamente o controle de qualidade de acordo com os padrões do sistema de gestão de qualidade ISO90001.
Os nossos produtos são principalmente exportados para a Europa, Estados Unidos, Canadá, países e regiões desenvolvidos da Ásia.
O nosso objectivo é satisfazer as necessidades dos clientes com produtos seguros e fiáveis.Podemos personalizar rapidamente a amostra de qualidade estável para atender às necessidades de design do cliente com um curto ciclo de desenvolvimento do produto.
Vantagens dos conectores UPE a molas:
Os conectores de mola, comumente conhecidos como pinos de mola ou pinos de pogo, oferecem várias vantagens:
*Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
*Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
*Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
*Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
*Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.A UPE desenvolveu um conector padrão de 2 pin-40 pin Pogo masculino e feminino de 2,54 mm de passo com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Desempenho dos parâmetros do Pogo Pin Connector com molas
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
RTemperatura de fluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C± 2°CHumidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°Cdurante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°Cdurante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Alguns dos conectores Pogo Pin personalizados para referência:
Campo de aplicação do produto:
Embalagem e transporte
