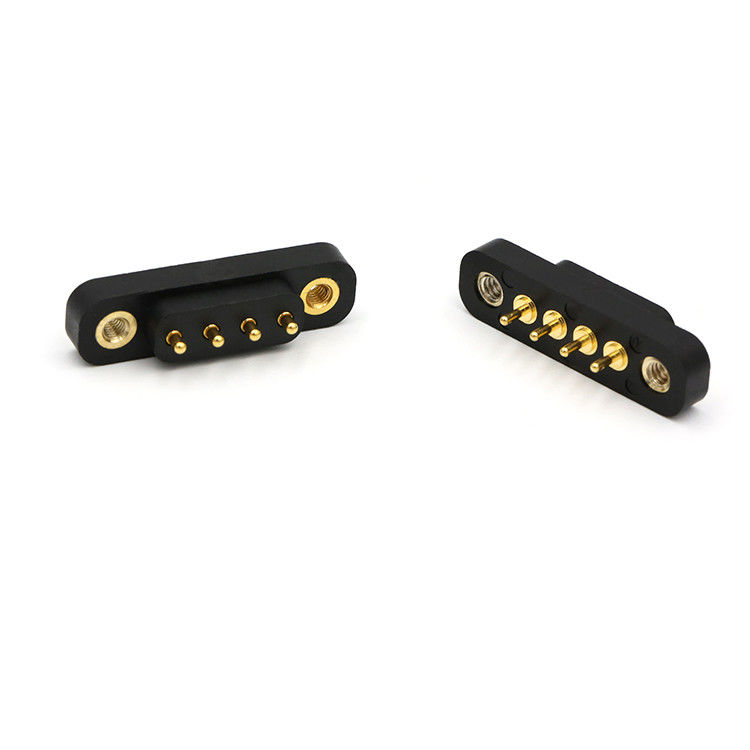

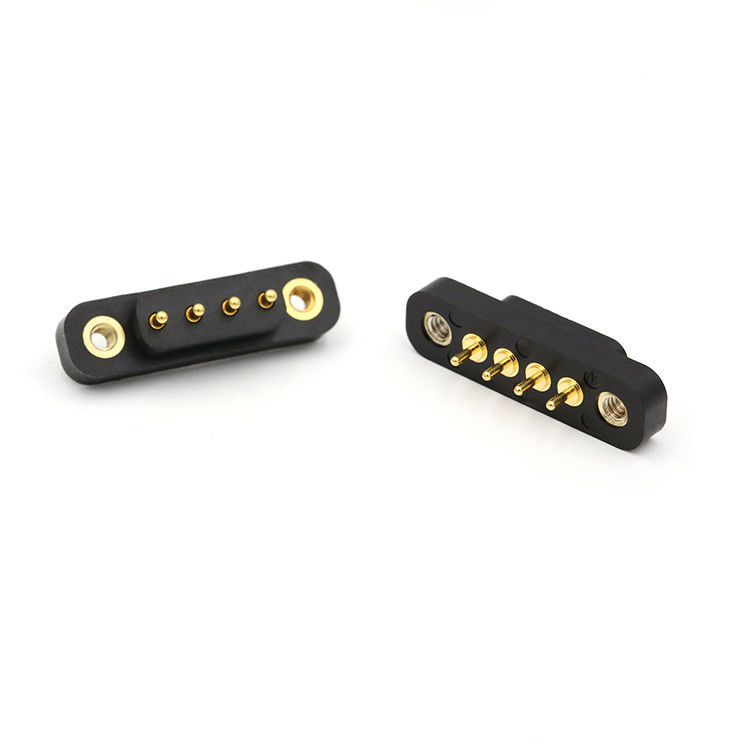

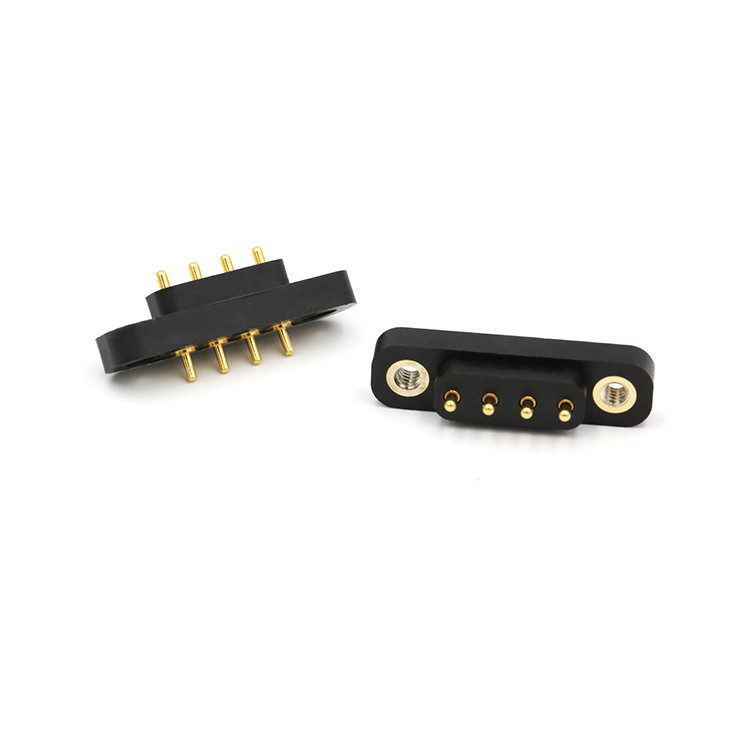

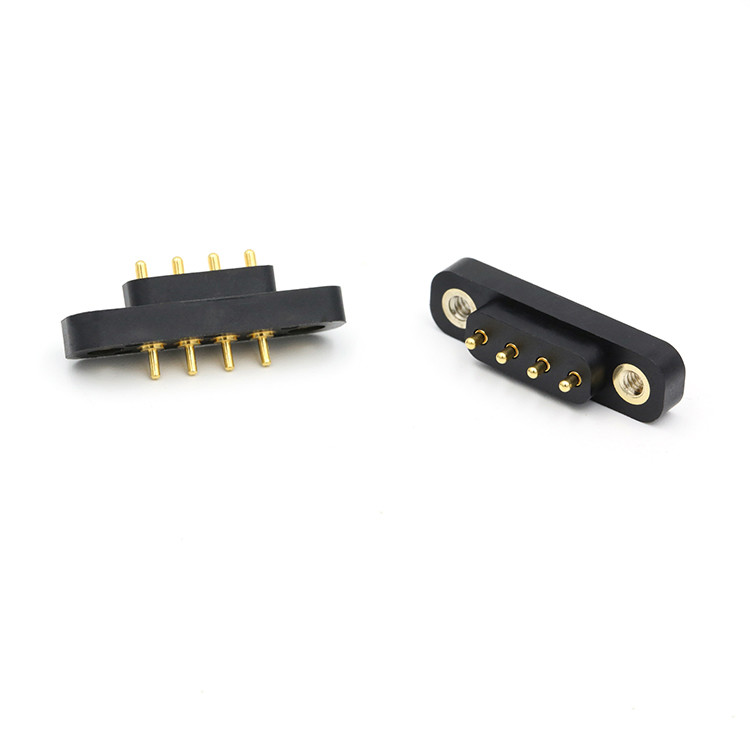

Conector de molas de 4 pinos personalizado com porcas e conector de pinos de 4,0 mm.
A Union Precision Electronic Limited (UPE) é uma empresa profissional.Fabricantecom um conector que inclua o POGO PIN, o conector POGO PINcom habitação,É uma das empresas mais competitivas no campo do conector carregado de mola na China.Equipamento sem fio, vestuário inteligente, equipamentos industriais (por exemplo, telemóveis, televisores, tablets, consoles de jogos e máquinas de aprendizagem)e eletrônicos de consumo..
Os nossos produtos são principalmente exportados para a Europa, Estados Unidos, Canadá, países e regiões desenvolvidos da Ásia.
UPEFundada em 2000,Os produtos são fabricados por empresas que possuem equipamentos de alta tecnologia e tecnologia de produção moderna e que obtiveram a certificação ISO9001.estão em conformidade com os requisitos de proteção ambiental da UE ROHS.
O nosso objectivo é satisfazer as necessidades dos clientes com produtos seguros e fiáveis.Podemos personalizar rapidamente a amostra de qualidade estável para atender às necessidades de design do cliente com um curto ciclo de desenvolvimento do produto.
Vantagens dos conectores UPE a molas:
Os conectores de mola, comumente conhecidos como pinos de mola ou pinos de pogo, oferecem várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.A UPE desenvolveu um conector padrão de 2 pin-40 pin Pogo masculino e feminino de 2,54 mm de passo com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Desempenho dos parâmetros do Pogo Pin Connector com molas
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
RTemperatura de fluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C± 2°CHumidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°Cdurante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°Cdurante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Alguns dos conectores Pogo Pin personalizados para referência:
Campo de aplicação do produto:
Embalagem e transporte
