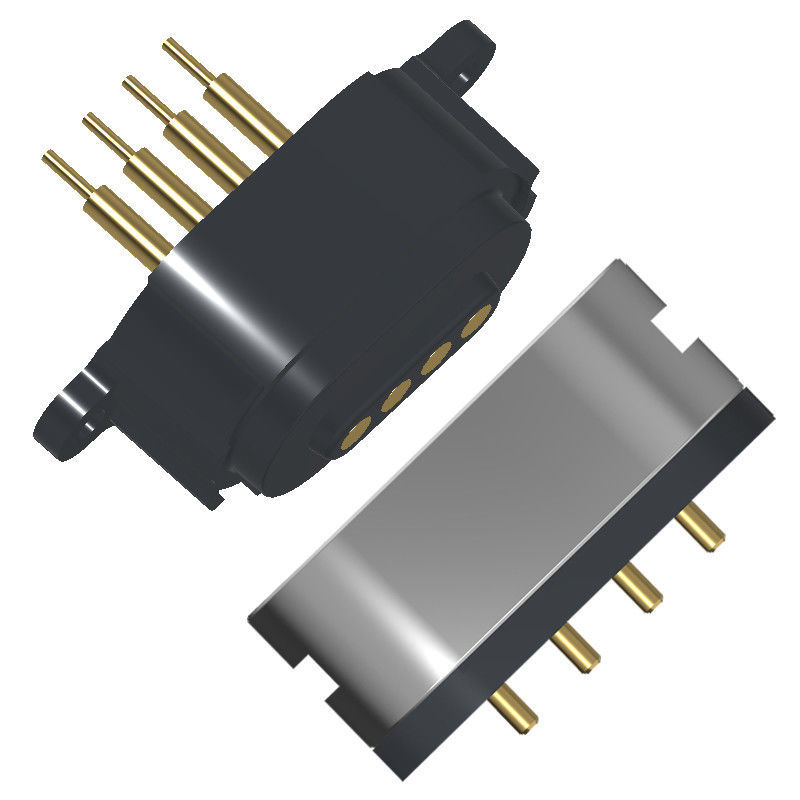

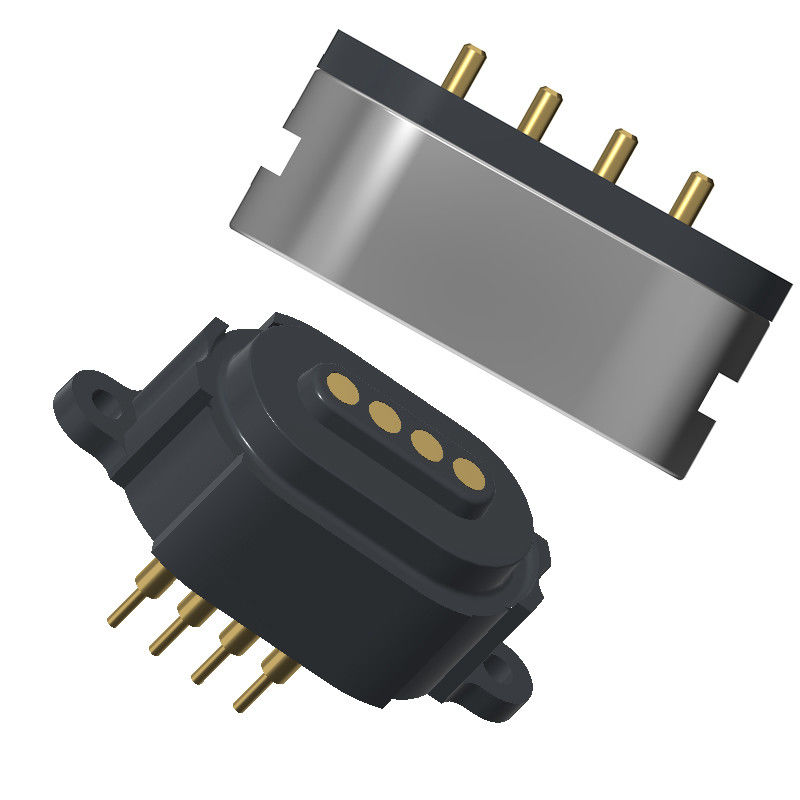

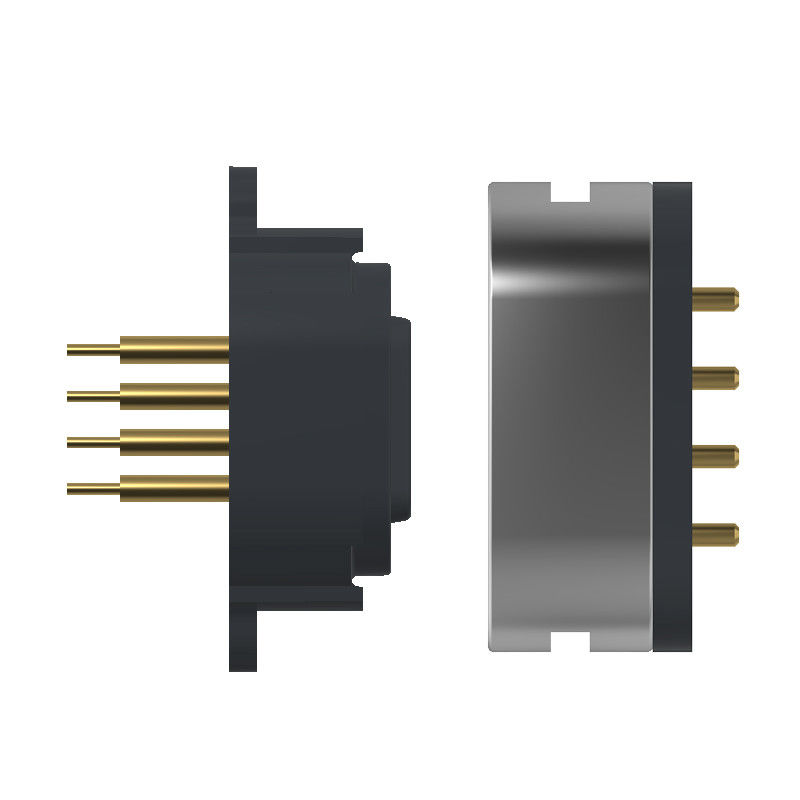

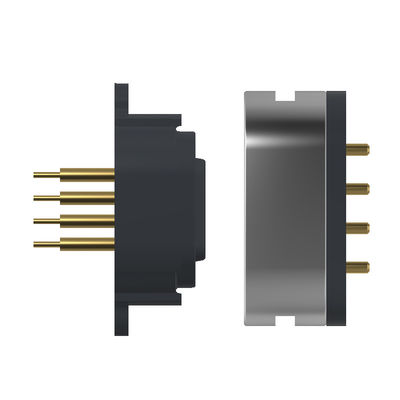

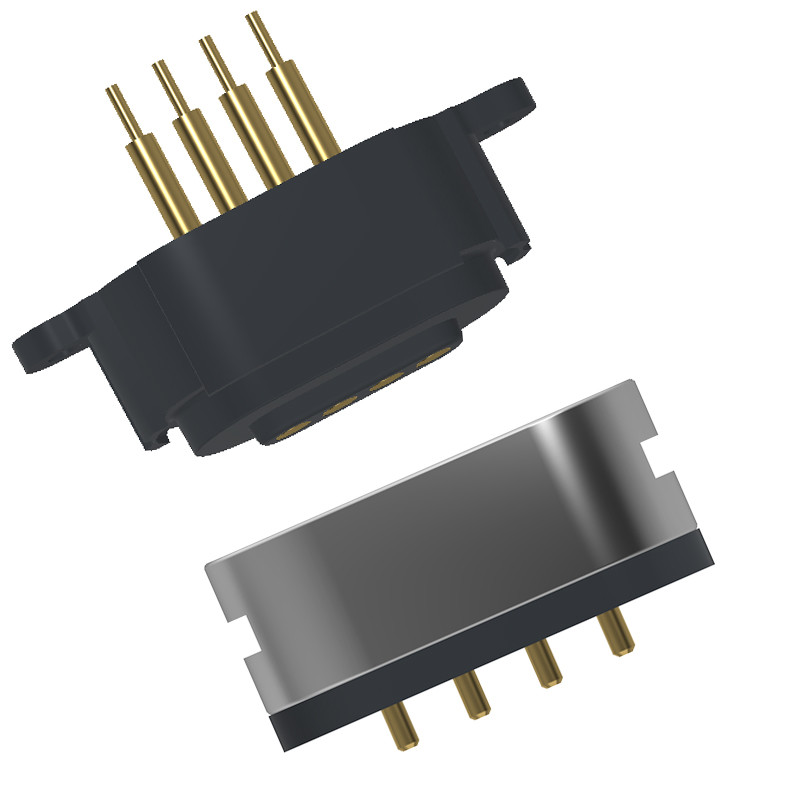

2.0mm Pitch 4pin DIP Conector de energia magnética masculino-feminino com ímã N52
Material e revestimento conformes às normas ROHS e REACH
Ensaio de curto-circuito e de circuito aberto 100%
Materiais
Pogo Pin/Peças giratórias:Revestimento de latão Au 0,125um
Habitação:Bfalta de HTN UL94 V-0
Imã: N52 NdFeB Revestimento Ni Cu Ni
Mecânico:
Força de contacto: 70 g ± 20 g, a 0,8 mm de cesto de trabalho.
Teste de duração: 10000 ciclos Min..
Ensaio de força de adsorção:A adsorção de acoplagem feminina é de 600 g ± 20%.
Eletrodomésticos:
Voltagem nominal: 12 V.
Corrente nominal:20,0 A no máximo
Resistência de contacto do alfinete de mola: 50 mΩ Max
Performance ambiental:
Temperatura de funcionamento: -25°C a +80°C
SaltSpray: 24 horas
Parâmetro dos conectores de cabos magnéticos de 4 pines:
|
Nome
|
Conector magnético de 4 pin
|
|
Tipo
|
DIP
|
|
Pinhas
|
4 pin ou personalizado
|
|
Pico
|
3.0 mm
|
|
Cores
|
Negro
|
|
Pogo pin/Partes giratórias
|
De aço
|
|
Habitação
|
HTN preto
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Força da mola
|
80g±20g, em 0.8Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
10000 ciclos Min..
|
|
Corrente
|
2.0A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Ensaio de alta tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
24 horas
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho do conector magnético masculino de 4 pines Tamanho
Desenho do conector magnético feminino 4Pin Tamanho
Conector magnético masculino explodiu
Conector magnético feminina vista explodida
Layout recomendado do PCB:
Aplicação de produtos de conectores magnéticos:
1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
Por que a UPE deve ser o seu parceiro?
● Confiabilidade e durabilidade
● Projeto e entrega rápidos
● Parceria honesta e confiável
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Embalagem e transporte
