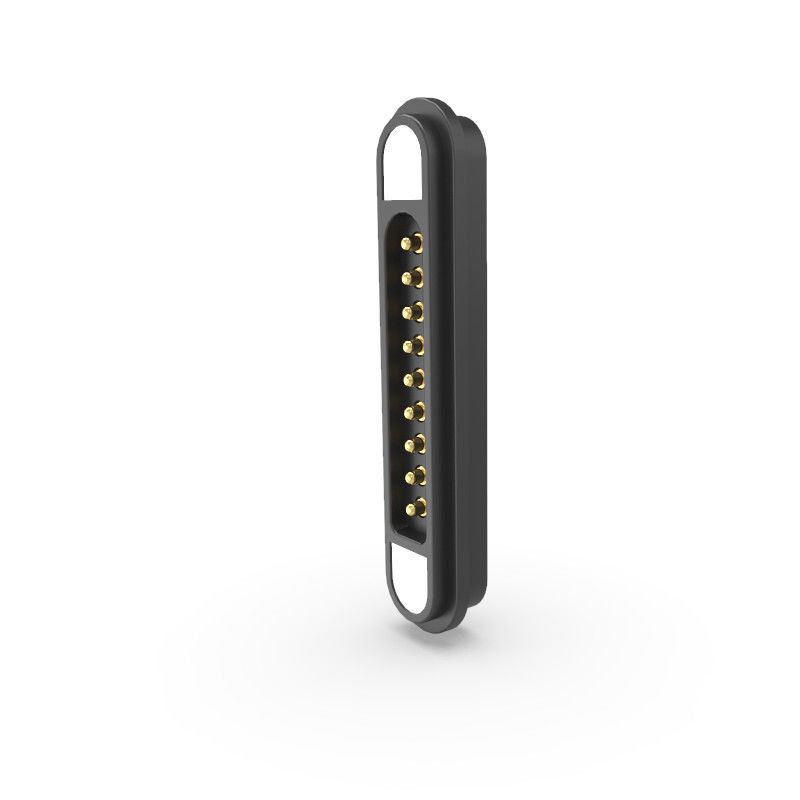

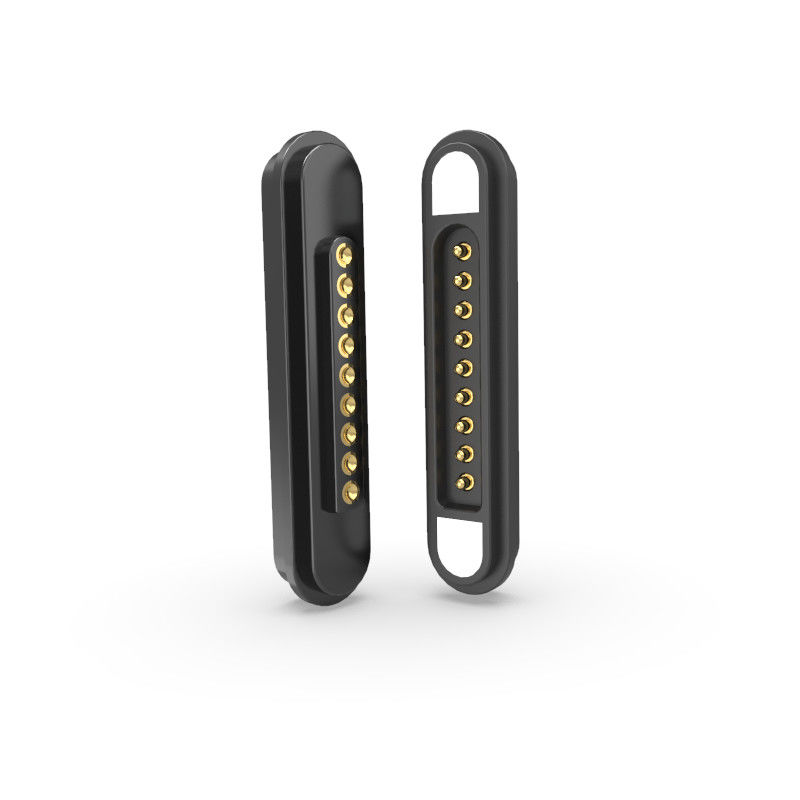

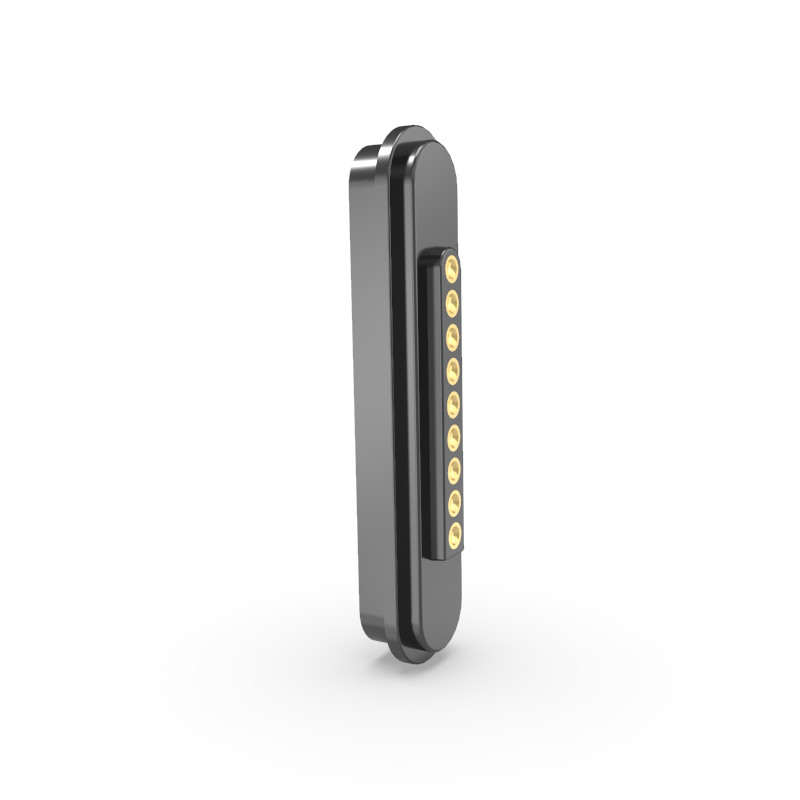

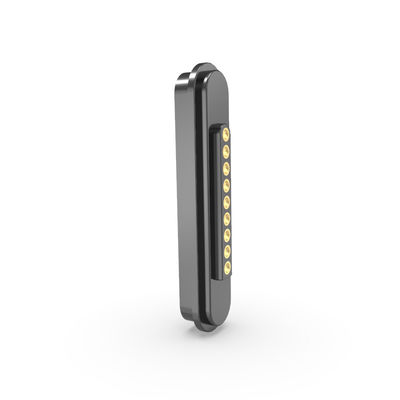

3A Conectores magnéticos macho e fêmea Pogo Conector magnético ângulo direito

3A ângulo direito 9 pin pogo conector magnético masculino e feminino para Tablet

Os conectores magnéticos de 9 pinos usam 9 pinos pogo com uma caixa de nylon de alta temperatura e ímãs NdFeB para fixação segura.

1Materiais e revestimento

Pogo Pins

Materiais: latão (bomba e cano)

Revestimento: Ouro (Au) sobre Níquel (Ni) → Garante baixa resistência ao contato, resistência à corrosão e durabilidade.

Habitação

Material: HTN (Nilão de Alta Temperatura) + 30% de Fibra de Vidro (GF) → Alta resistência mecânica, resistência ao calor.

Cor: Negro

Classificação de inflamabilidade: UL94 V-0 → Auto-extinguível, adequado para aplicações de alta segurança.

Magnético

Tipo: NdFeB (Boro de Ferro de Neodímio), grau N52 → Força magnética forte (grado mais elevado para uso comercial).

Revestimento: Níquel (Ni) → Impede a corrosão do ímã.

2Especificações elétricas

Tensão de funcionamento: 12 V CC

Corrente de funcionamento: 5,0 A → Adequado para aplicações de potência moderada (por exemplo, computadores portáteis, dispositivos médicos).

Resistência de contacto (PIN): ≤ 50mΩ (Max) → Assegura uma transferência de potência eficiente com perdas mínimas.

Teste de alta tensão:

AC/DC 1000V, 0,5mA, 3 segundos → Valida isolamento e resistência dielétrica.

3Características principais

Conformidade: ROHS e REACH → Livre de substâncias perigosas (chumbo, mercúrio, etc.).

Força magnética: ≥ 450 g → Forte aderência para ligações seguras.

Projeto de segurança: Proteção contra curto-circuito → Impede danos causados por contacto acidental.

4Aplicações potenciais

Eletrônicos de consumo: carregadores magnéticos para laptops, tablets ou wearables.

Dispositivos médicos/industriais: Conexões de alimentação seguras e desmontáveis.

Automóveis/Aeroespacial: Conectores de alta fiabilidade em ambientes adversos.

5. Vantagens

✔ Durabilidade: Brasão revestido de ouro + caixa HTN resiste ao desgaste e ao calor.

✔ Capacidade de corrente elevada: 5A adapta-se ao manuseio de aparelhos que consomem muita energia.

✔ Certificado de segurança: classificação de inflamabilidade UL94 V-0 e teste de alta tensão.

✔ Magnetismo forte: Os ímãs de grau N52 garantem fixação estável.

Parâmetro dos conectores magnéticos de 9 pinos:

Conectores magnéticos masculinos de 9 pines:

Conectores magnéticos femininos de 9 pines:

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens competitivas da UPE:

1Produção de alta tecnologia
Utiliza técnicas de fabricação avançadas para uma qualidade superior do produto.

2Sistema de Gestão Sistemática
Os processos simplificados asseguram a eficiência e a coerência na produção.

3Certificação ISO 9001
Demonstra o seu compromisso com as normas internacionais de gestão da qualidade.

4. Conformidade RoHS
Todos os produtos cumprem os regulamentos de restrição de substâncias perigosas (RoHS), garantindo padrões ambientais e de segurança.

5- Tempo de desenvolvimento curto
Prototipos e ciclos de produção mais rápidos, permitindo uma entrega mais rápida ao mercado.

6Preços competitivos e qualidade estável
Soluções rentáveis sem comprometer a fiabilidade.

Por que escolher a UPE?

1Soluções personalizadas para cada necessidade

Personalização por especialistas: A nossa equipa de engenheiros desenha conectores específicos para a sua aplicação, seja para eletrónica médica, automotiva ou de consumo.

Colaboração de ponta a ponta: do conceito à produção, adaptamo-nos às suas exigências técnicas e estéticas.

2. Prototipagem rápida Tempo de colocação no mercado mais rápido

Velocidade líder na indústria:

Amostragens padrão: 2-3 dias.

Desenhos personalizados: 7 dias úteis.

Projetos dependentes de mofo: 12 dias.

3.Garantia de qualidade intransigente

Controle orientado para o processo: cada etapa – desde a selecção do material até à inspecção final – adere a normas estritas inspiradas na ISO.

Objectivo zero de defeito: testes rigorosos garantem 100% de conformidade de desempenho e durabilidade.

4Materiais de qualidade superior e fabricação de precisão

Componentes importados: Partes críticas (por exemplo, eixos de agulhas)

Tornos suíços para precisão a nível de micrômetros.

Materiais importados estampados a frio para condutividade superior e longevidade.

5Testes certificados e confiabilidade

Equipamento de laboratório de alta precisão: Valida o desempenho elétrico, mecânico e ambiental (por exemplo, testes de 50.000 ciclos, resistência ao spray de sal).

6Eficiência de custos sem compromisso

Produção enxuta: fluxos de trabalho otimizados reduzem o desperdício e reduzem os custos sem sacrificar a qualidade.

Preços transparentes: Tarifas competitivas para encomendas a granel e parcerias de longo prazo.

7. Conformidade ecológica

Normas globais: ROHS, livre de halogênio e compatível com o REACH  seguro para indústrias sensíveis (médicos, cuidados infantis).

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis

Embalagem e transporte

Disponível para personalização ️ Contacte-nos para soluções personalizadas!

O nosso e-mail é:União@upetech.net
