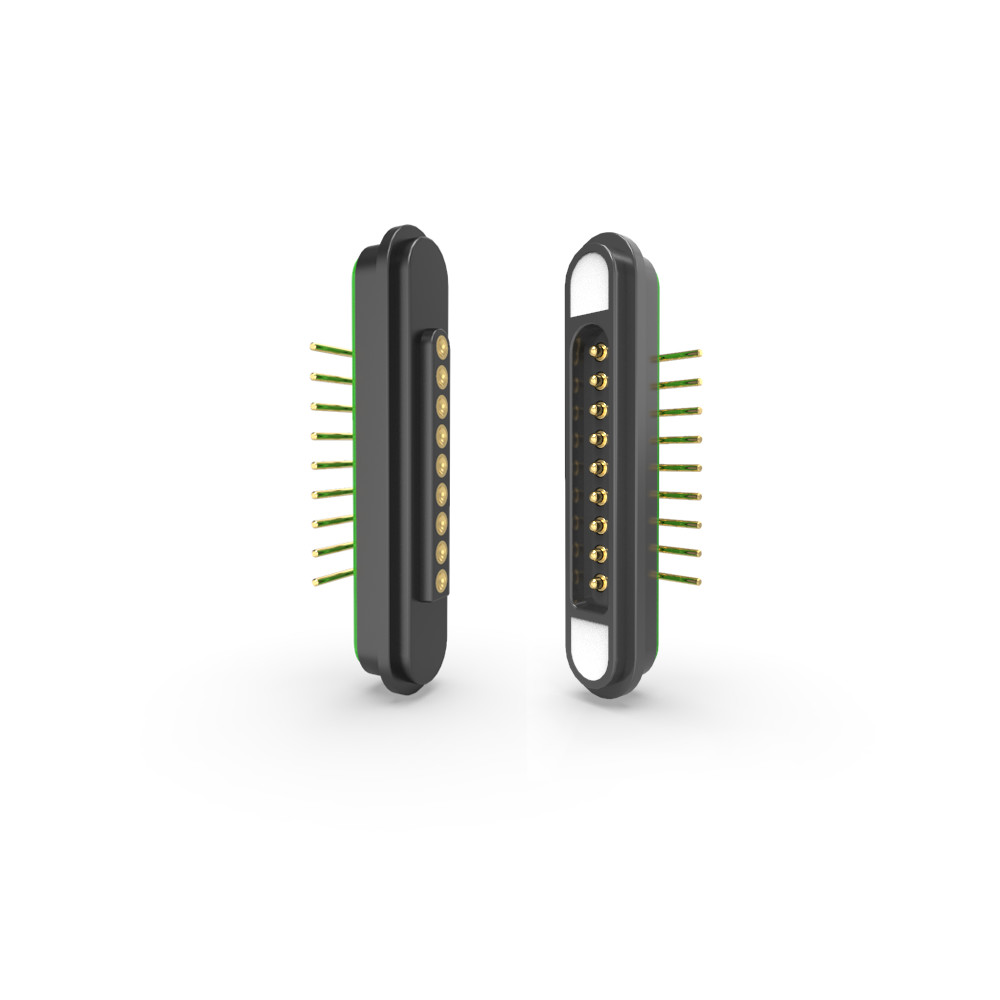

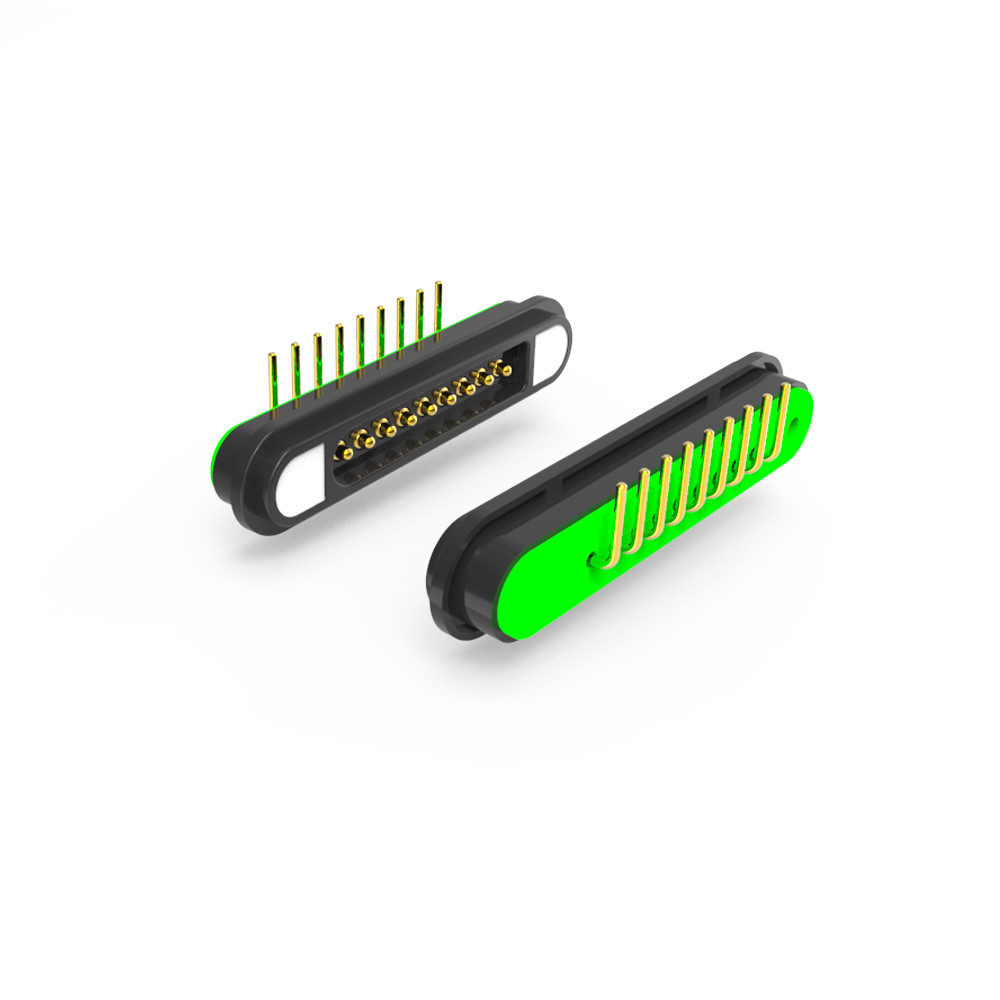

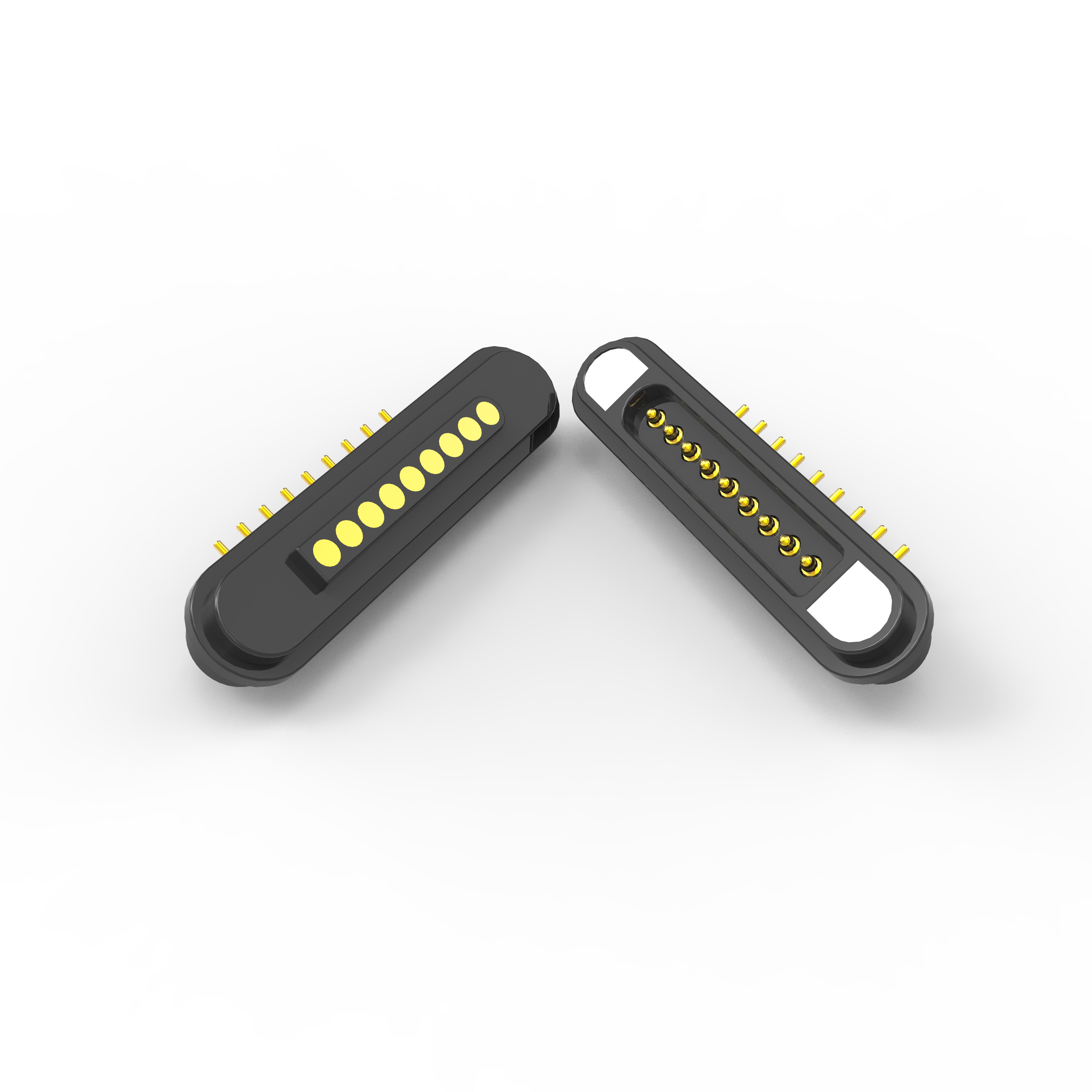

2.2mm Pitch Conectores Magnéticos 9 Pin Conector Magnético Pogo 5A Homem Feminino

2.2mm pitch 9pin absorção magnética macho conector de pin de pogo feminina com 5A.

A UPE é uma fabricante profissional de conectores magnéticos e conectores de cabos magnéticos.

Temos nossos próprios designers profissionais para atender a qualquer de suas necessidades e fornecer serviço de personalização de conectores magnéticos.Diferentes produtos e soluções de conectores de pinos de pogo magnéticos podem ser projetados de acordo com diferentes necessidades do cliente.

Materiais

Pogo Pin:

Material: latão (pulsão e barril)

Revestimento: Ouro (Au) sobre Níquel (Ni)

Habitação:

Material: HTN (Nilão de Alta Temperatura) + 30% de Fibra de Vidro (GF)

Cor: Negro

Classificação de inflamabilidade: UL94 V-0

Imã:

Tipo: NdFeB (Boro de ferro de neodímio)

Grau: N52

Revestimento: Níquel (Ni)

Especificações elétricas

Tensão de funcionamento: 12 V CC

Corrente de funcionamento: 5,0 A

Resistência de contacto (PIN): ≤ 50 mΩ (máximo)

Teste de alta tensão

AC: 1000V, 0,5mA, 3 segundos

DC: 1000V, 0,5mA, 3 segundos

Características do produto

Conformidade: compatível com a ROHS e REACH

Força magnética: ≥ 450 g

Projeto de segurança: Proteção contra curto-circuito

Parâmetro dos conectores magnéticos de 9 pinos:

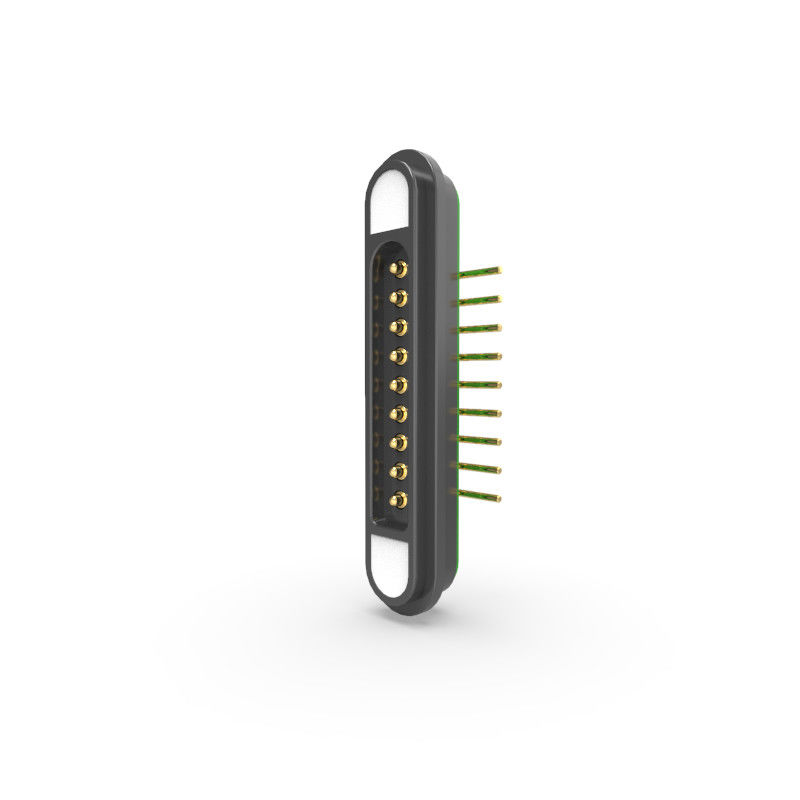

Conectores magnéticos masculinos de 9 pines:

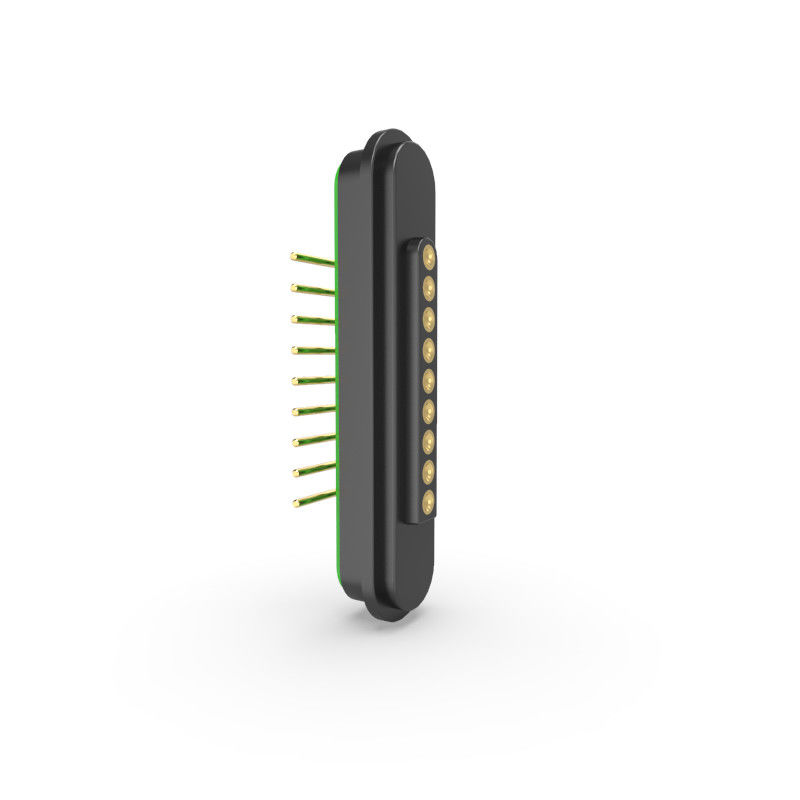

Conectores magnéticos femininos de 9 pines:

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Principais vantagens dos conectores magnéticos

1. Conveniência superior e experiência do utilizador

Conexão/desconexão rápida ️ Operação sem esforço de uma mão com alinhamento automático.

Acasalamento cego Não é necessário alinhamento preciso; ideal para espaços apertados.

Redução do desgaste Eliminando o atrito do enchimento, prolongando a vida útil do dispositivo.

2Durabilidade e fiabilidade melhoradas

50, 000+ Ciclos de acoplamento Resiste a uso frequente (contra ~ 5.000 ciclos para conectores tradicionais).

Resistência à água/polvo

Vibração/proof de choque mantém a ligação em aplicações automotivas/industriais.

3Características de segurança avançadas

Sem centelhas Evita arcos em ambientes inflamáveis (médicos/químicos).

Anti-curto-circuito Proteção incorporada para aplicações de energia.

Controle de Polaridade: Os projetos personalizáveis impedem conexões inversas.

4Propriedades elétricas de alto desempenho

Baixa resistência ao contacto (≤ 50mΩ)

5A+ Classificação de corrente Suporta carregamento rápido e dispositivos de alta potência.

Opções de blindagem EMI Critical para eletrónica sensível.

5.Espaço e eficiência de custos

Projeto compacto Economia de espaço de 30 a 50% em relação aos conectores tradicionais.

Redução da manutenção ️ Sem pinos quebrados ou tomadas soltas.

Personalização modular ️ Misturar pinos de energia/dados em um conector.

Aplicações de conectores magnéticos

Os conectores magnéticos de alto desempenho da UPE são projetados para confiabilidade em diversas indústrias.

1.Eletrónica e integração de PCB(como ligações de placas de circuito impresso / câmaras digitais / impressoras e cartuchos)

2.Indústria e Automóveis(Veículos elétricos (VE) / Sensores de manobras de golfe / Equipamento telefónico)

3.Dispositivos médicos e de segurança críticos(Defibriladores cardíacos  Conexões seguras de falhas para equipamentos médicos de salvamento de vidas/

Diagnóstico Médico (Transferência de sinal/potência esterilizável e fiável)

4.Dispositivos inteligentes e de consumo

.Computadores portáteis/tablets/PC ️ Docks de carregamento rápido com protecção contra curto-circuito.

.Iluminação LED ️ Luminárias planas, lanternas e luminárias modulares.

.Bancos de alimentação ️ terminais de carregamento sem faíscas e de elevada eficiência.

5.Aplicações domésticas e da IoT

.Pequenos Eletrodomésticos ️ Purificadores de ar, espelhos inteligentes e aparelhos de cozinha.

.Produtos de transmissão de sinais Equipamentos de áudio/vídeo, sensores e módulos IoT.

Vantagens competitivas da UPE:

1Produção de alta tecnologia
Utiliza técnicas de fabricação avançadas para uma qualidade superior do produto.

2Sistema de Gestão Sistemática
Os processos simplificados asseguram a eficiência e a coerência na produção.

3Certificação ISO 9001
Demonstra o seu compromisso com as normas internacionais de gestão da qualidade.

4. Conformidade RoHS
Todos os produtos cumprem os regulamentos de restrição de substâncias perigosas (RoHS), garantindo padrões ambientais e de segurança.

5- Tempo de desenvolvimento curto
Prototipos e ciclos de produção mais rápidos, permitindo uma entrega mais rápida ao mercado.

6Preços competitivos e qualidade estável
Soluções rentáveis sem comprometer a fiabilidade.

Por que escolher a UPE?

- Experiência em personalização:Projetamos conectores magnéticos e outras soluções adaptadas às suas necessidades.

Apoio de ponta a ponta:Do conceito à produção, fornecemos serviços abrangentes de P&D e fabricação.

. Diversas aplicações:Os nossos conectores são otimizados para durabilidade, eficiência e conectividade perfeita em todas as indústrias.

.Parceiro da UPE para soluções de conectores magnéticos de ponta que combinam precisão, desempenho e flexibilidade

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis

Embalagem e transporte

Disponível para personalização ️ Contacte-nos para soluções personalizadas!
