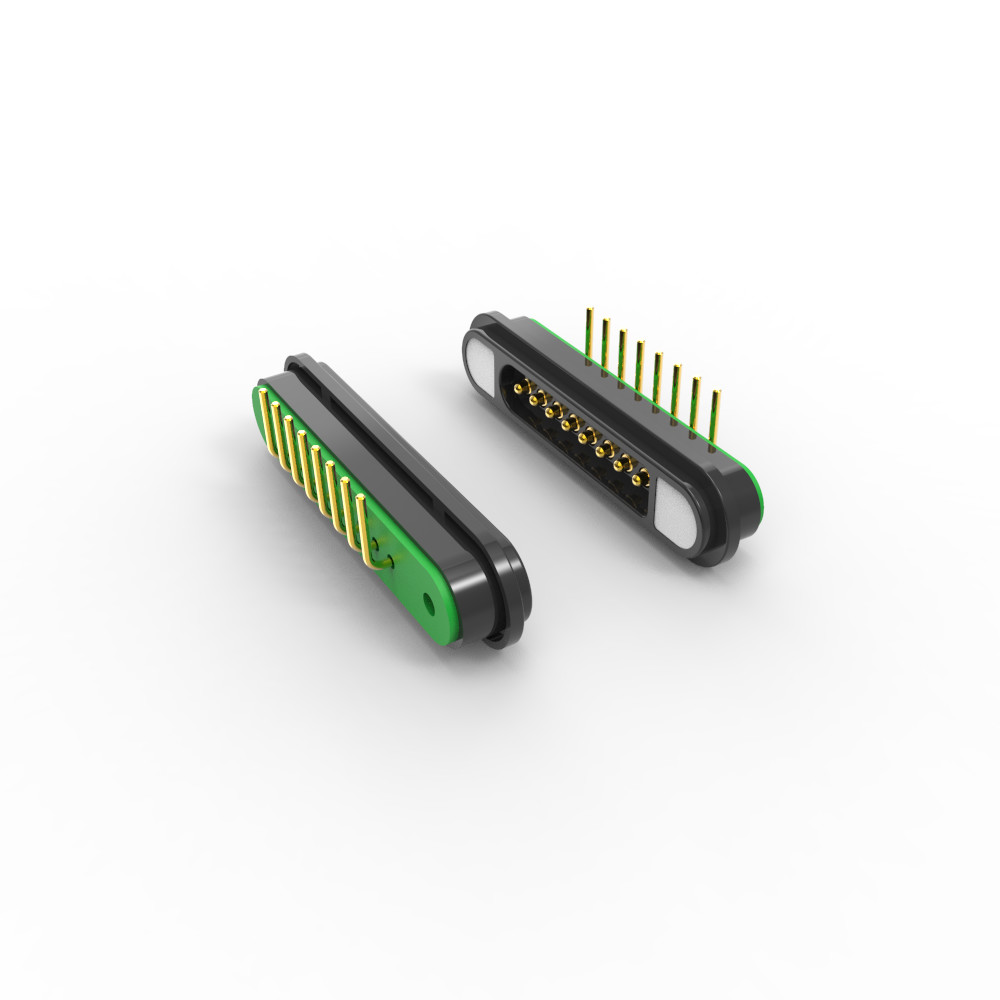

2.2mm passo ângulo direito 8 pin conector magnético uso em luz de vela eletrônica, o pin feminino é plano.
1Materiais e construção:
Pogo pin/Pin feminina: Lâmina (plumagem Au sobre Ni por plumagem e barril);
De plástico:HTN+30%UL94 V-0 preto, capaz de suportar altas temperaturas
Imã:NdFeB N52 Revestimento de Ni
2Mecânico:
Força da mola:80g±20g, a 1.0mm de cegonha.
Vida útil mecânica:50000 ciclos Min..
3.Eletricidade:
Voltagem:12 V.
Corrente:5.0 A.
Resistência de contacto:50 mΩ Max (PIN).
Ensaio de alta tensão:AC1000v 0,5 mA 3sec/DC1000v 0,5 mA 3SEC
4Descrição do produto:
RoHS ou REACHproduto conforme.
Força magnética:mais de 450 g
Ensaio de pulverização:48H
Produto anti-shortProjeto de protecção de circuito
Explicação da aplicação do produto (não se limitando ao seguinte):
1. A placa de PCB pode ser soldado com um plug-in;
2. moldagem e moldagem por injecção;
Parâmetro dos conectores magnéticos de 8 pinos:
|
Nome
|
Conectores magnéticos de 8 pines
|
|
Pinhas
|
8 pin ou personalizado
|
|
Pico
|
2.20mm
|
|
Tipo
|
Ângulo reto
|
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Magnético
|
Bor de ferro de neodímio
|
|
Grau magnético
|
N52 ((Como requisito)
|
|
Força magnética
|
450G
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
50000 ciclos Min..
|
|
Corrente
|
5.0A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
High ensaio de tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|

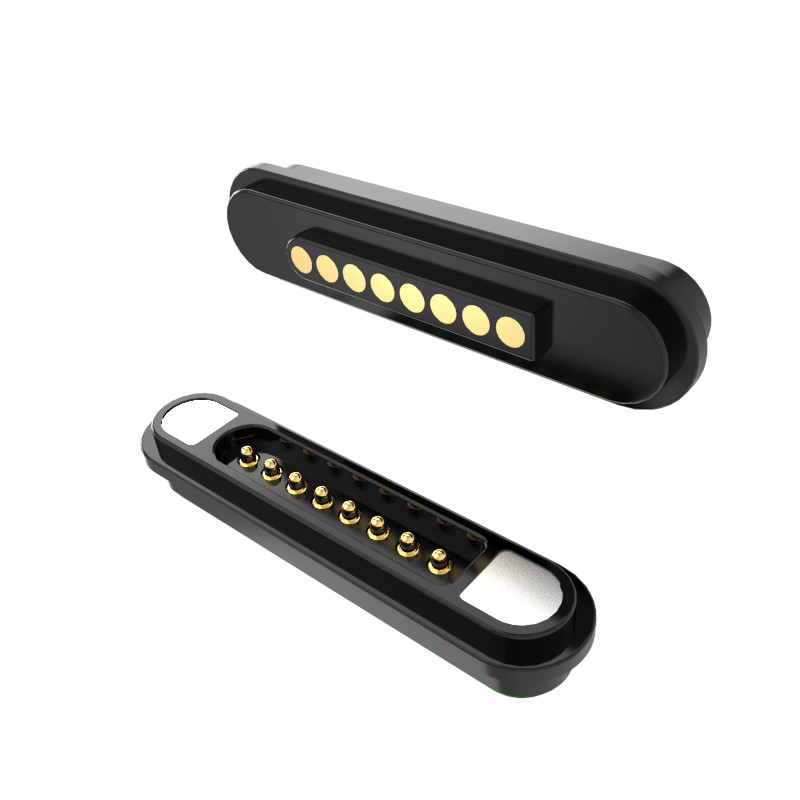

Conectores magnéticos masculinos de 8 pinos:
Conectores magnéticos femininos de 8 pinos:
Layout recomendado do PCB:
Tolerância de configuração: ± 0,05 mm
