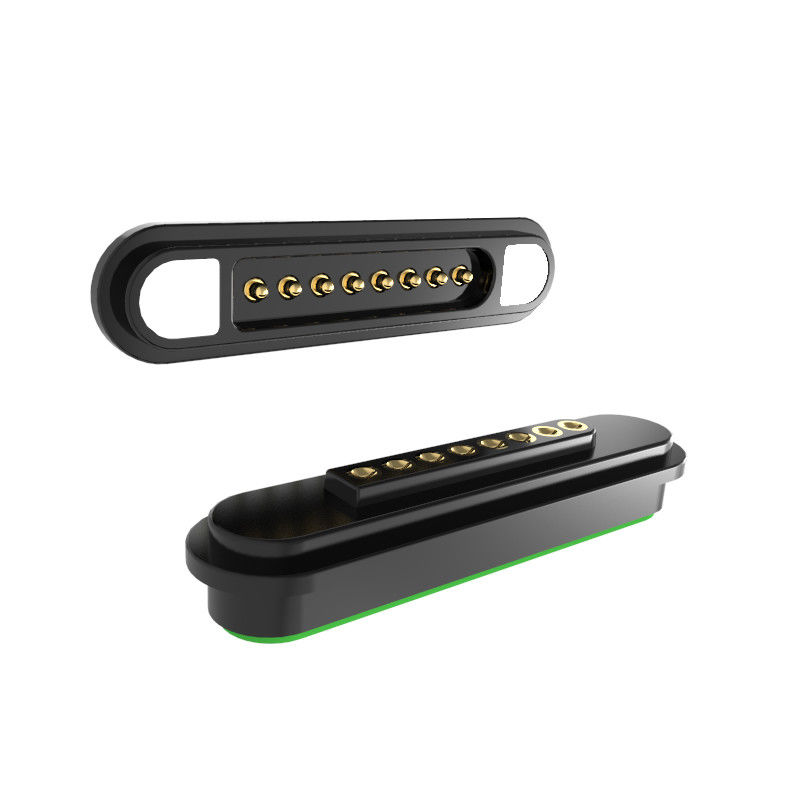

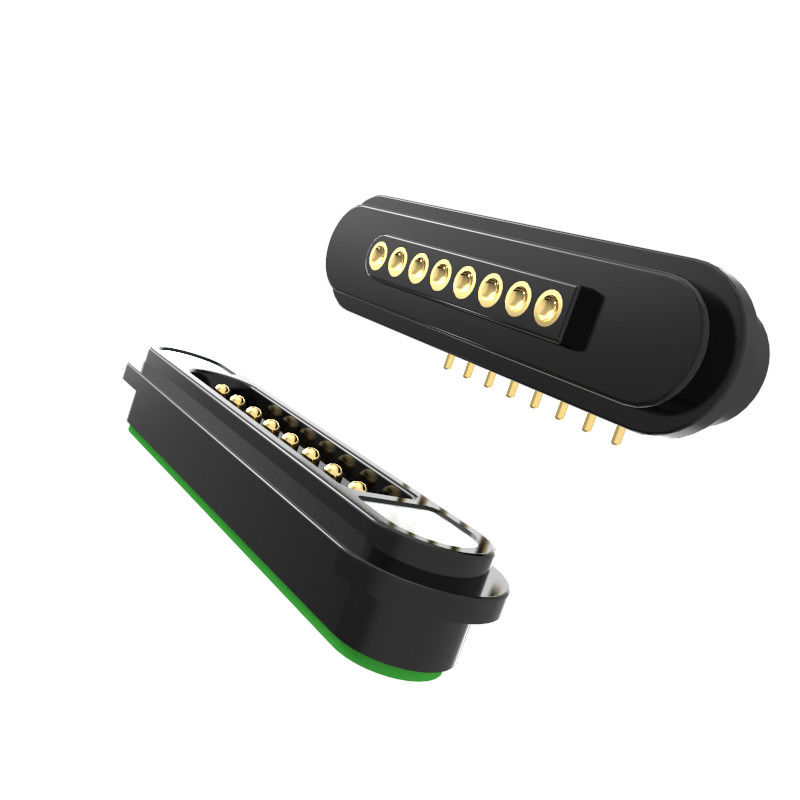

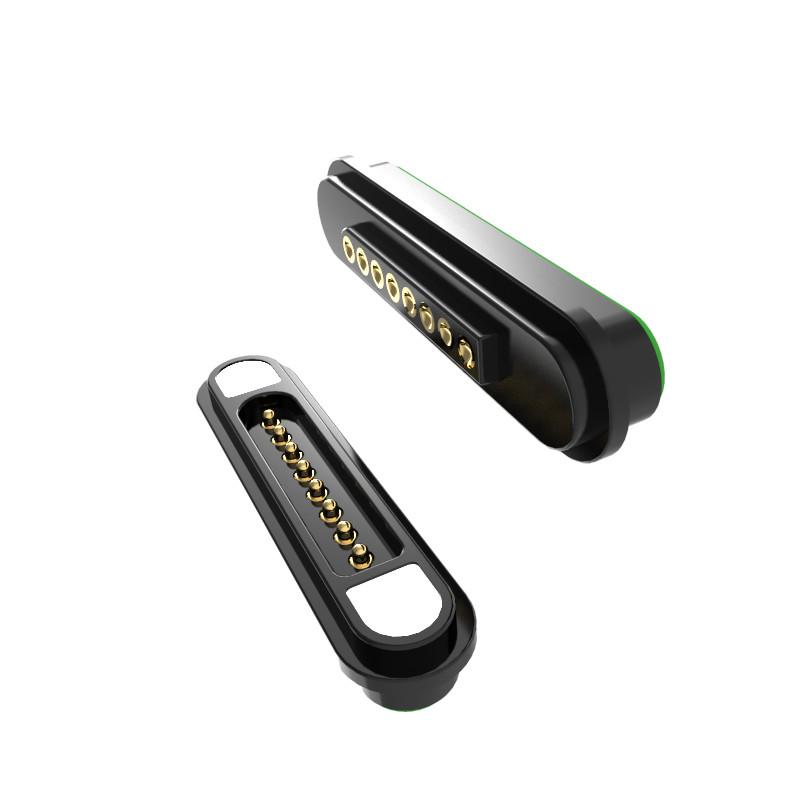

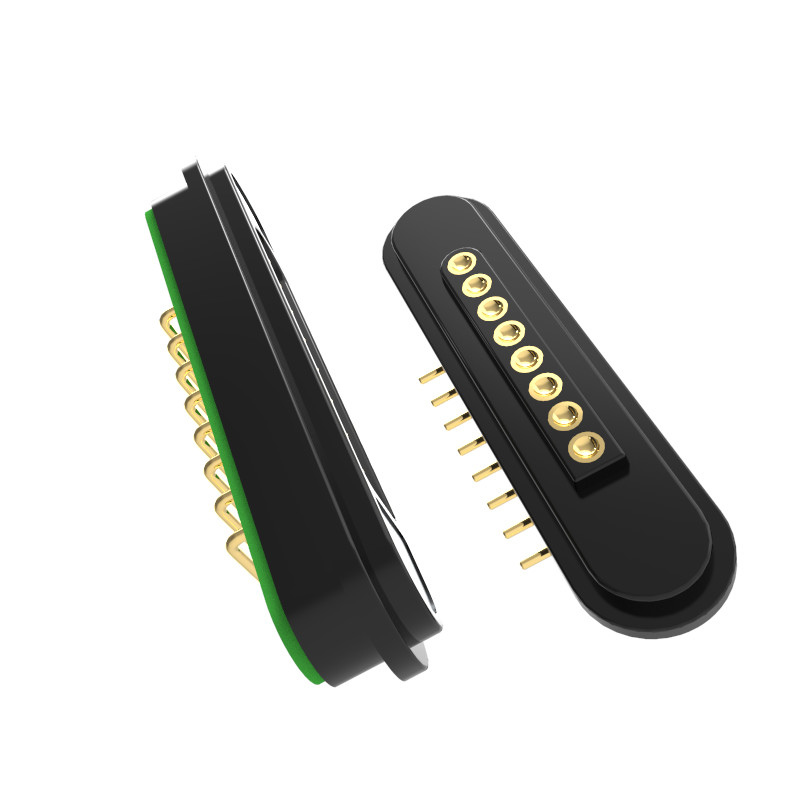

ângulo reto 8pin macho fêmea pino de pogo magnético carregando conector carregado de mola, o pino feminino é côncavo.
1Materiais e Construção
Agulha de metal (pin de contacto)
Latão revestido de ouro (para resistência à corrosão e condutividade).
Casas de plástico:
HTN (Nilão de alta temperatura) + 30% de enchimento.
Classificação UL94 V-0 (retardante de chama, auto-extinguível).
Cor preta, capaz de suportar altas temperaturas.
Imã:
Neodímio Ferro Boro (NdFeB) ímã permanente (alta resistência magnética).
Revestimento opcional de resina epóxi para resistência à corrosão (aprovado no ensaio de pulverização de sal de 48 horas).
2Propriedades mecânicas
Força de Primavera:80 g ± 20 g a 1,0 altura de trabalho (garante uma pressão de contacto estável).
Duração de vida útil:≥ 50.000 ciclos de acasalamento
Força de atração magnética:≥ 450 g entrePartes masculinas e femininas (aperto forte para fixação segura).
3. Propriedades elétricas
Voltagem nominal:12 volts.
ContínuoTrabalhoCorrente:5.0A.
Resistência de contacto (Pin):≤ 50 mΩ (baixa impedância para uma transferência de potência eficiente).
Teste de alta tensão:
AC 1000V, 0,5mA, 3 segundos
DC 1000V, 0,5mA, 3 segundos
Segurança e conformidade
Projeto anti-curto-circuito:Evita acidentes de descarga elétrica.
Marcação de polaridade e direção:Identificação clara para acasalamento correto.
Normas ambientais:
Compatível com a ROHS e REACH(sem chumbo e sem substâncias perigosas)
Explicação da aplicação do produto (não se limitando ao seguinte):
1. A placa de PCB pode ser soldado com um plug-in;
2. moldagem e moldagem por injecção;
Parâmetro dos conectores magnéticos de 8 pinos:
|
Nome
|
Conectores magnéticos de 8 pines
|
|
Pinhas
|
8 pin ou personalizado
|
|
Pico
|
2.20mm
|
|
Tipo
|
Ângulo reto
|
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Magnético
|
Bor de ferro de neodímio
|
|
Grau magnético
|
N52 ((Como requisito)
|
|
Força magnética
|
450G
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
5000 ciclo Min..
|
|
Corrente
|
5.0A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
High ensaio de tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Conectores magnéticos masculinos de 8 pinos:
Conectores magnéticos femininos de 8 pinos:
Layout recomendado do PCB:
Tolerância de configuração: ± 0,05 mm
Vantagens competitivas da UPE:
1Produção de alta tecnologia
Utiliza técnicas de fabricação avançadas para uma qualidade superior do produto.
2Sistema de Gestão Sistemática
Os processos simplificados asseguram a eficiência e a coerência na produção.
3Certificação ISO 9001
Demonstra o seu compromisso com as normas internacionais de gestão da qualidade.
4. Conformidade RoHS
Todos os produtos cumprem os regulamentos de restrição de substâncias perigosas (RoHS), garantindo padrões ambientais e de segurança.
5- Tempo de desenvolvimento curto
Prototipos e ciclos de produção mais rápidos, permitindo uma entrega mais rápida ao mercado.
6Preços competitivos e qualidade estável
Soluções rentáveis sem comprometer a fiabilidade.
Porque é que os clientes escolhem-nos?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
7Normas ambientais dos produtos
Aplicação de conectores magnéticos:
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
