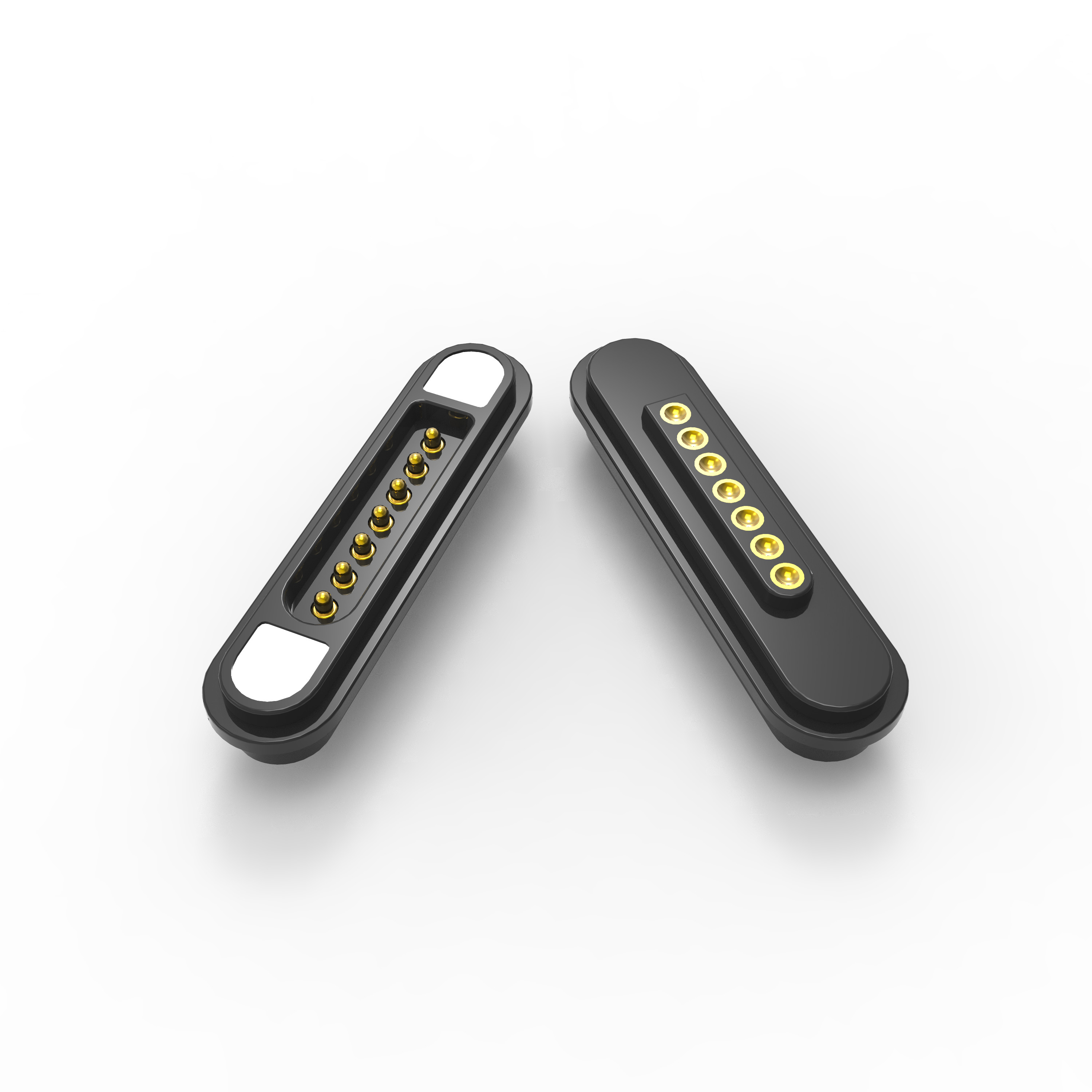

Alta duração de ensaio 7pin DIP pogo pin macho conector de energia magnética feminina
Requisitos e especificações essenciais
Duração de ensaio elevada (durabilidade)
Vida útil do ciclo alvo:50,000 ¢100,000 + inserções.
Pogo Pins:Contactos revestidos de ouro, de ciclo elevado, com carga de mola
Materiais: Brass,"Ferramentas" para a fabricação de "filtro de alumínio" ou "filtro de alumínio"
Conector de energia magnética
Tipo de ímã:Neodímio (classe N35-N52) para uma forte retenção.
Auto-alinhamento:Design de polaridade/anti-reverso.
Classificação atual:3 ‰ 5A por pin (para alimentação).
Produto anti-curto-circuitoProjeto da estrutura;
Explicação da aplicação do produto (não se limitando ao seguinte):
1. A placa de PCB pode ser soldado com um plug-in;
2Após a solda, a placa pode ser moldada e revestida;
3. A placa de PCB pode ser ligada com um terminal;
4O molde pode ser de moldagem e moldagem por injecção;
5O fio pode ser soldado directamente.
Parâmetro dos conectores magnéticos de 7 pinos:
|
Nome
|
Conectores magnéticos de 7 pines
|
|
Pinhas
|
7 pin ou personalizado
|
|
Pico
|
2.20mm
|
|
Tipo
|
DIP
|
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Magnético
|
Bor de ferro de neodímio
|
|
Grau magnético
|
N52 ((Como requisito)
|
|
Força magnética
|
450G
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
5000 ciclo Min..
|
|
Corrente
|
3A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
High ensaio de tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|

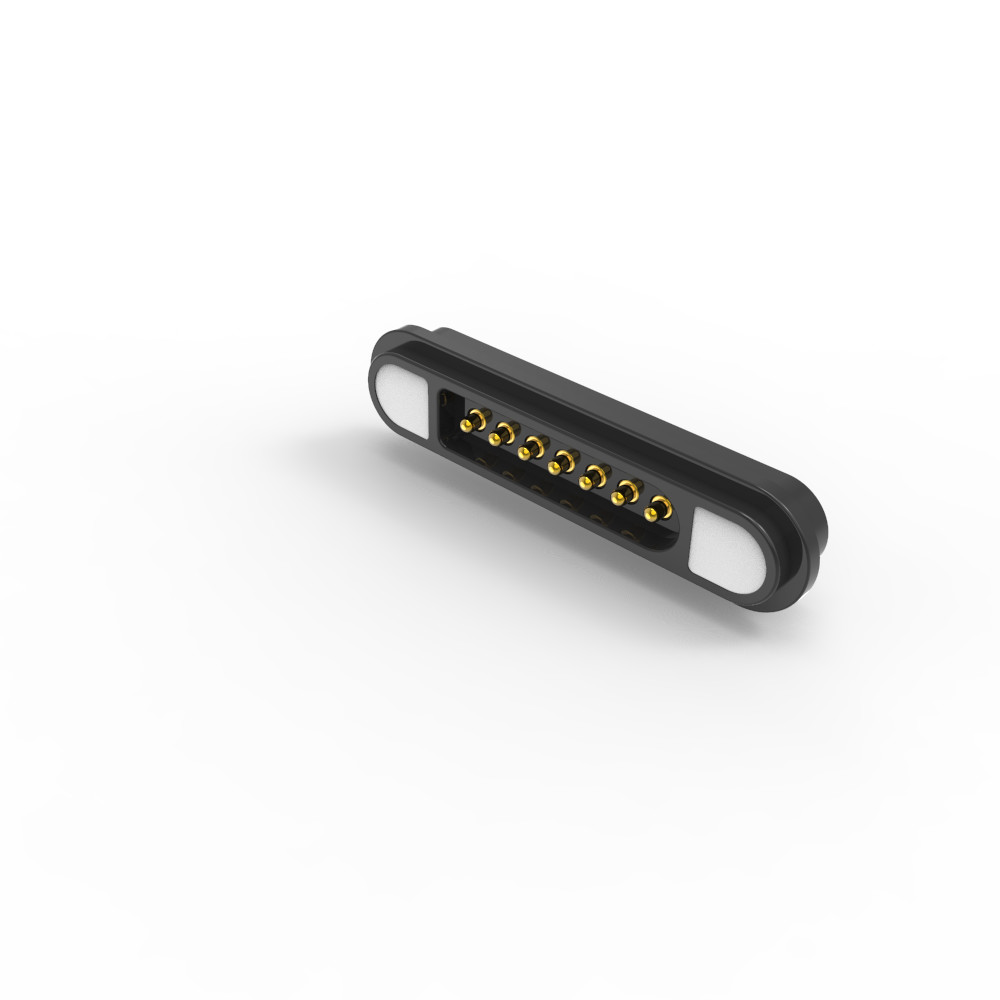

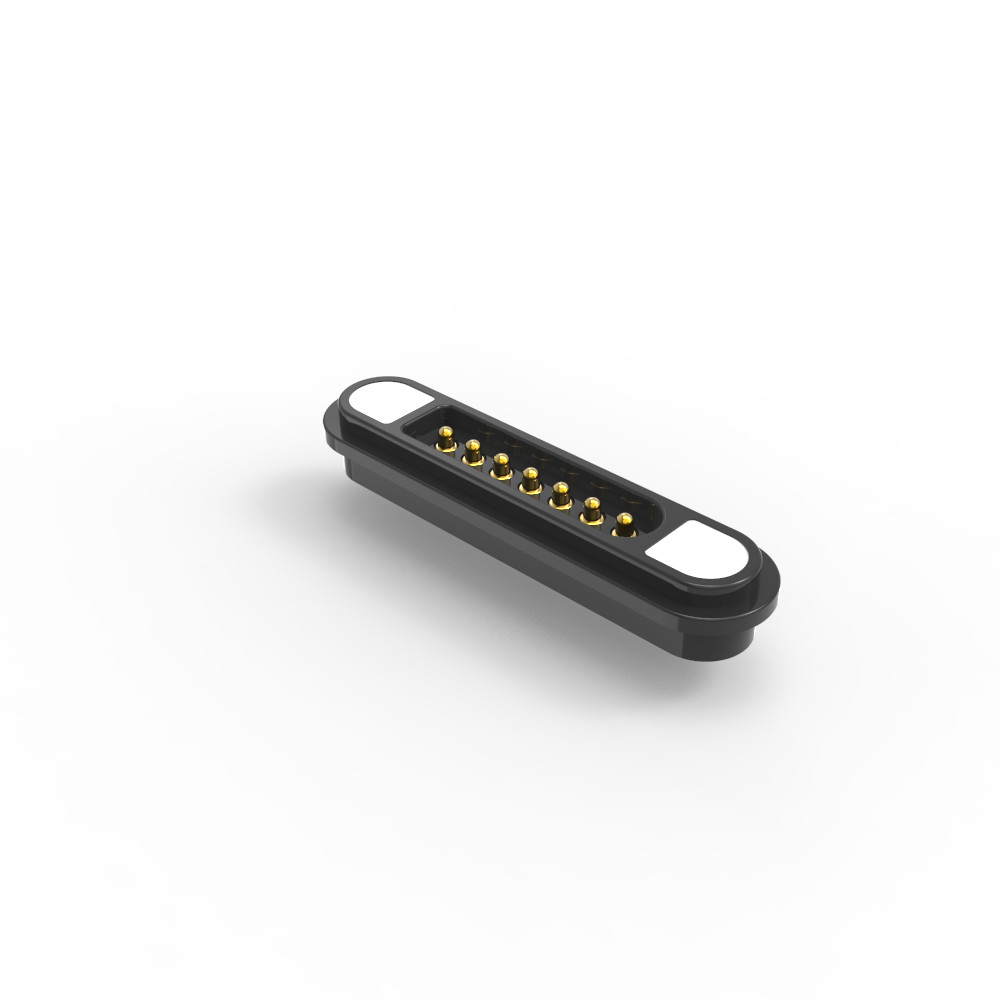

Conectores magnéticos masculinos de 7 pinos:

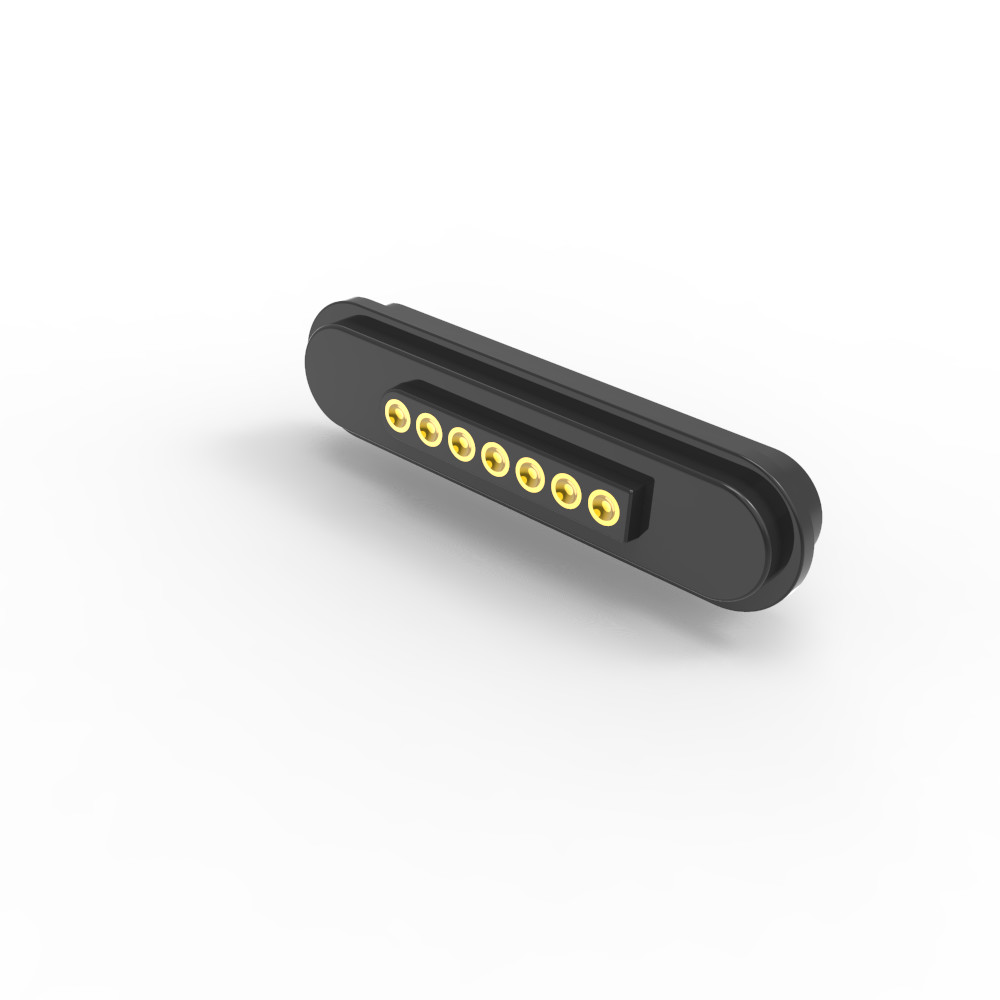

Conectores magnéticos femininos de 7 pinos:
Layout recomendado do PCB:
Tolerância de configuração: ± 0,05 mm
Vantagens competitivas da UPE:
1Produção de alta tecnologia
Utiliza técnicas de fabricação avançadas para uma qualidade superior do produto.
2Sistema de Gestão Sistemática
Os processos simplificados asseguram a eficiência e a coerência na produção.
3Certificação ISO 9001
Demonstra o seu compromisso com as normas internacionais de gestão da qualidade.
4. Conformidade RoHS
Todos os produtos cumprem os regulamentos de restrição de substâncias perigosas (RoHS), garantindo padrões ambientais e de segurança.
5- Tempo de desenvolvimento curto
Prototipos e ciclos de produção mais rápidos, permitindo uma entrega mais rápida ao mercado.
6Preços competitivos e qualidade estável
Soluções rentáveis sem comprometer a fiabilidade.
Porque é que os clientes escolhem-nos?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
7Normas ambientais dos produtos
Aplicação de conectores magnéticos:
Podemos fornecer serviços de design
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
