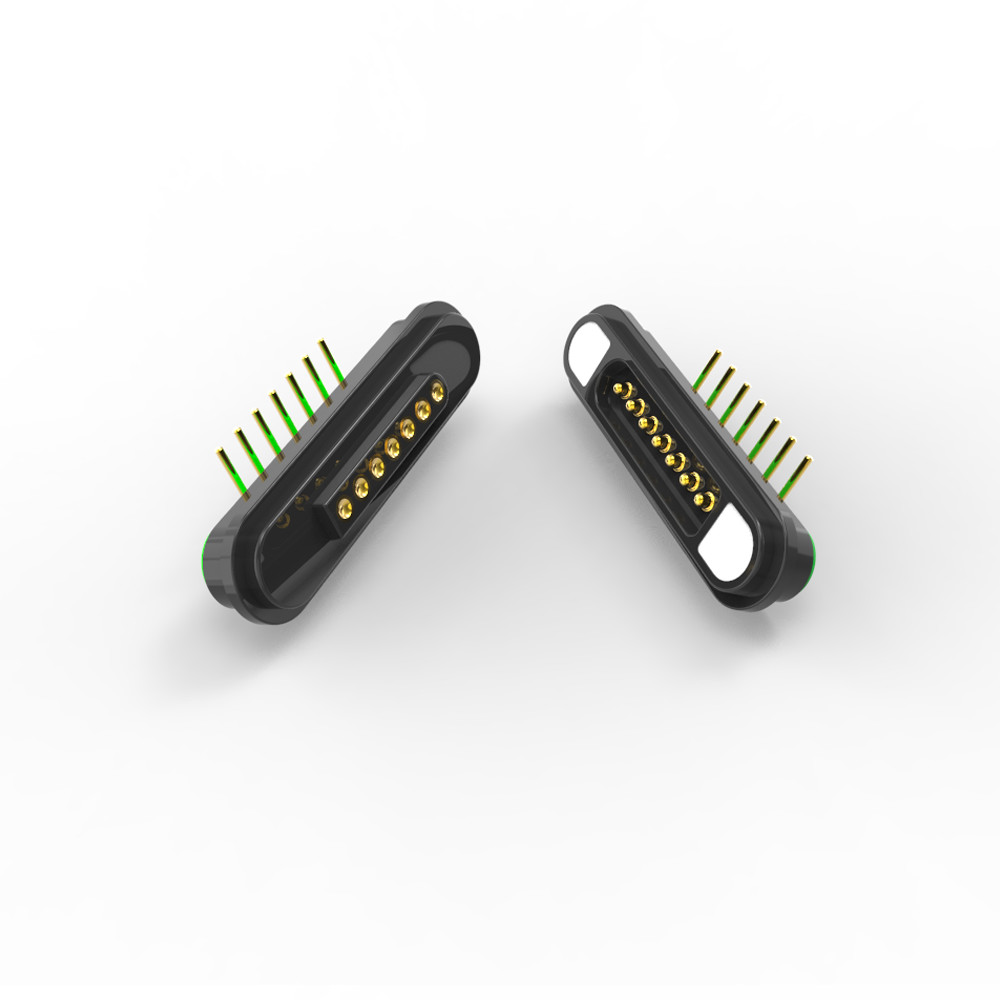

5A 2.2mm pitch 7pin macho fêmea ângulo direito pogo pin conector magnético.
O conector magnético de 7 pinos é uma solução de interconexão compacta e de corrente média projetada para conexões seguras e desmontáveis em eletrônicos.
Principais especificações:
Corrente de trabalho contínua:5A
Nivel de tensão:12 V
- O quê?2.2 mm (espaçamento compacto para layouts de PCB densos).
Número do pin:7 pinos (pareja masculina + feminina).
Projeto de ângulo reto:Economiza espaço em recintos apertados.
Contactos do Pogo Pin:Carregado de mola para conexões confiáveis e de baixa resistência.
Gênero:As versões masculina e feminina estão disponíveis (pareja de acasalamento).
A força de atração magnética entre as interfaces de acoplagem masculina e feminina do conector magnético de ângulo reto de 7 pinos é > 450 g,que é fundamental para as ligações estáveis em aplicações de alta vibração ou portáteisO conector magnético masculino-feminino utiliza ímãs de neodímio de grau N52, o N52 é o grau mais elevado de ímãs de neodímio disponíveis comercialmente, é permanente de alto desempenho.
Aplicações:
Eletrónica modular:PCBs de libertação rápida, aparelhos de teste.
Dispositivos de consumo:Portas magnéticas de carga/dados (por exemplo, wearables, IoT).
Equipamento médico/industrial:Conectores reutilizáveis para diagnóstico.
Drones e Robótica:Conexões de alimentação/sinal desligáveis, ect.
Vantagens:
✅Economia de espaço:Ângulo reto + 2,2 mm de inclinação adequado para dispositivos pequenos.
✅Durabilidade:Os pinos de Pogo suportam ciclos de acasalamento repetidos, duração de teste superior a 5000 vezes o mínimo
✅Amigável ao utilizador:O auto-alinhamento magnético simplifica as ligações.
✅Modularidade:Fácil substituição/mudanças.
Parâmetro dos conectores magnéticos de 7 pinos:
|
Nome
|
Conectores magnéticos de 7 pines
|
|
Pinhas
|
7 pin ou personalizado
|
|
Pico
|
2.20mm
|
|
Tipo
|
Ângulo reto
|
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Magnético
|
Bor de ferro de neodímio
|
|
Grau magnético
|
N52 ((Como requisito)
|
|
Força magnética
|
450G
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
5000 ciclo Min..
|
|
Corrente
|
5A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
High ensaio de tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|

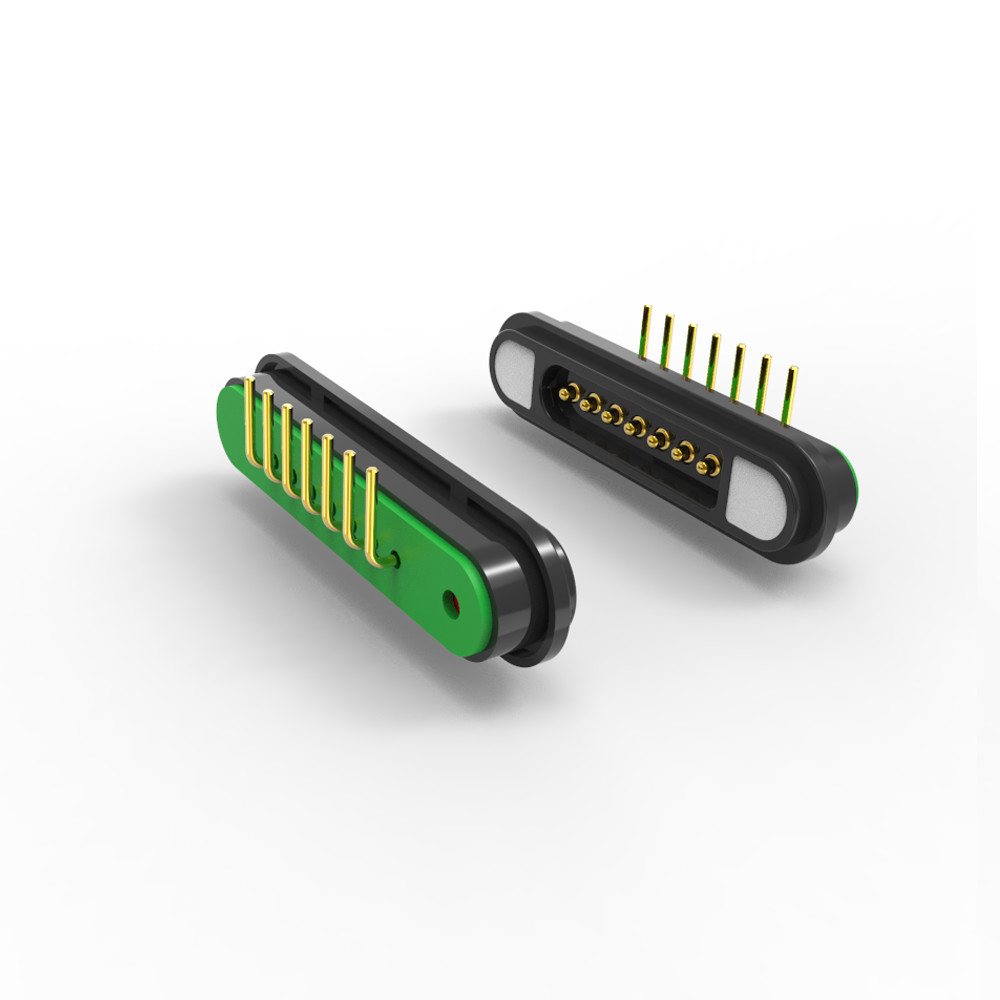

Conectores magnéticos de 7 pines, de cor masculina, de ângulo reto:

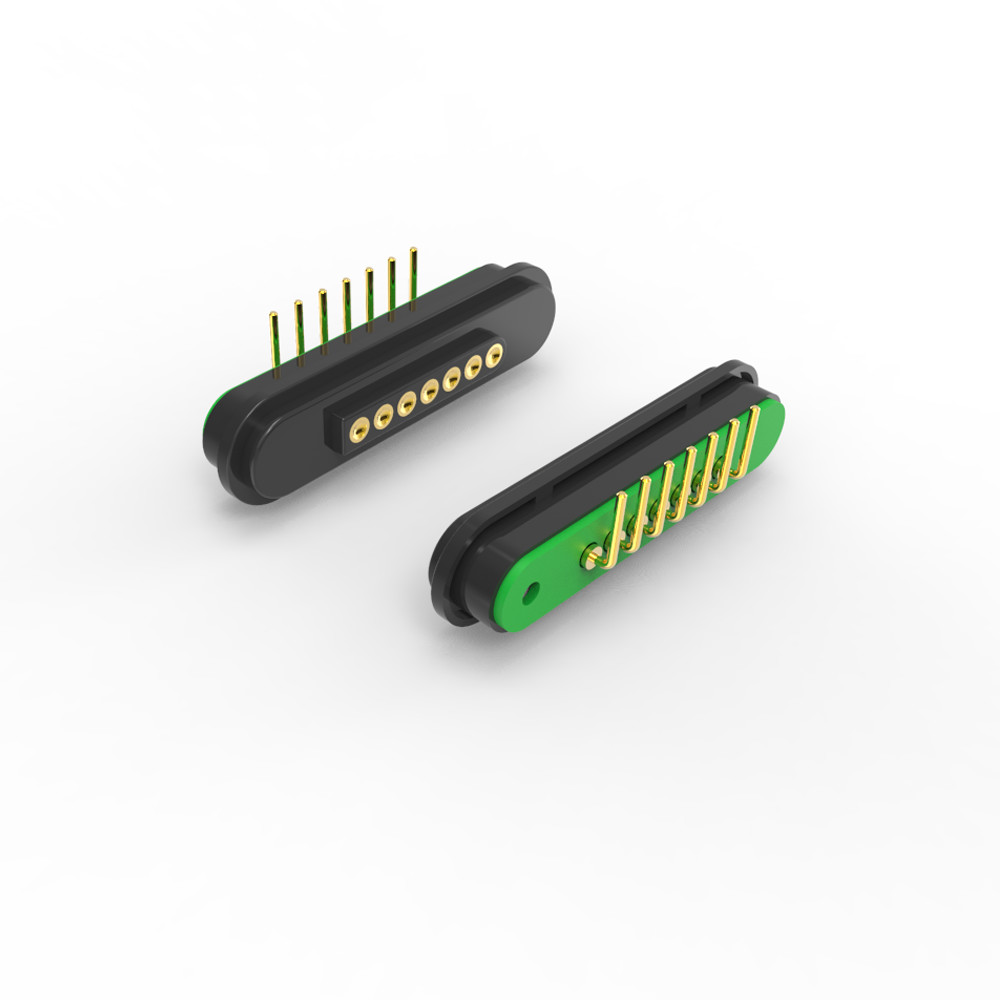

Conectores magnéticos femininos de ângulo reto de 7 pinos:
Layout recomendado do PCB:
Tolerância de configuração: ± 0,05 mm
Porque é que os clientes escolhem-nos?
1.Personalização e flexibilidade
2.Exemplos rápidos = Tempo de comercialização mais rápido
3Cada conector é submetido a rigorosos controlos de qualidade
Inspecção de materiais recebidos
Controles de qualidade em curso
100% de testes finais
Traçabilidade e conformidade
4.Flexibilidade de controlo da qualidade orientada para o cliente
5. Colaboração QC em tempo real
Aplicação de conectores magnéticos:
Podemos fornecer serviços de design
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
