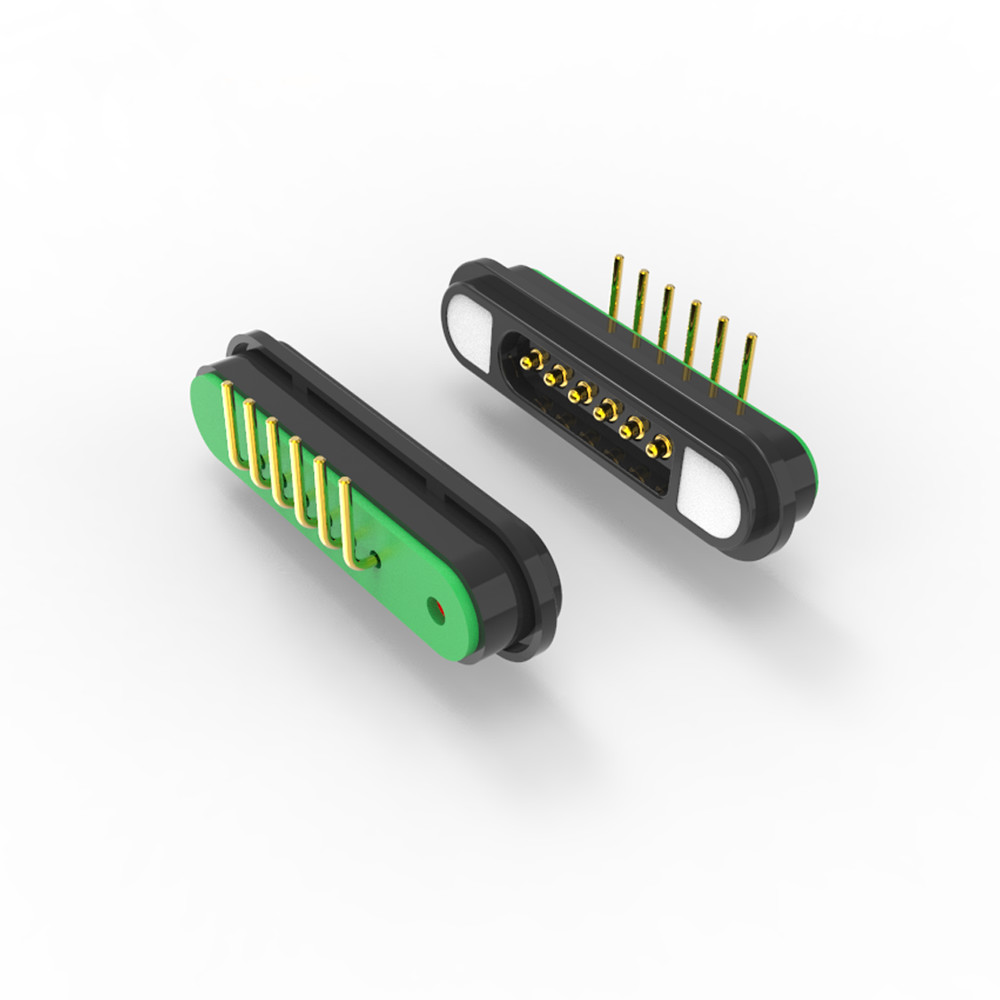

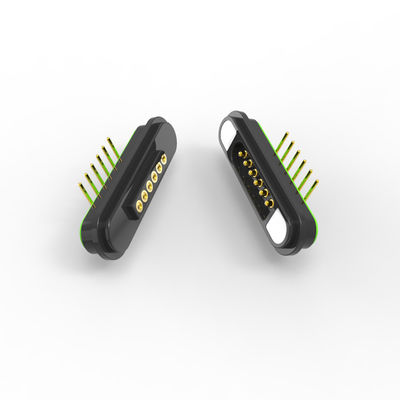

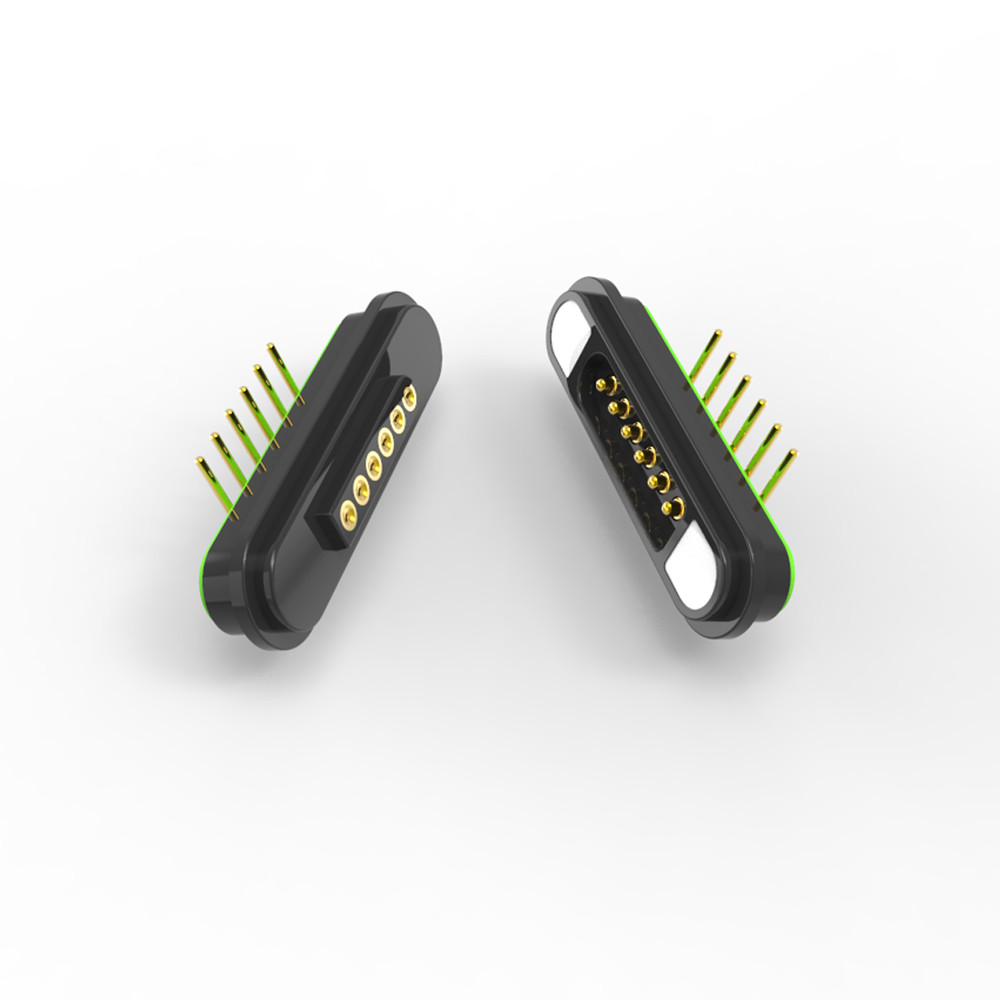

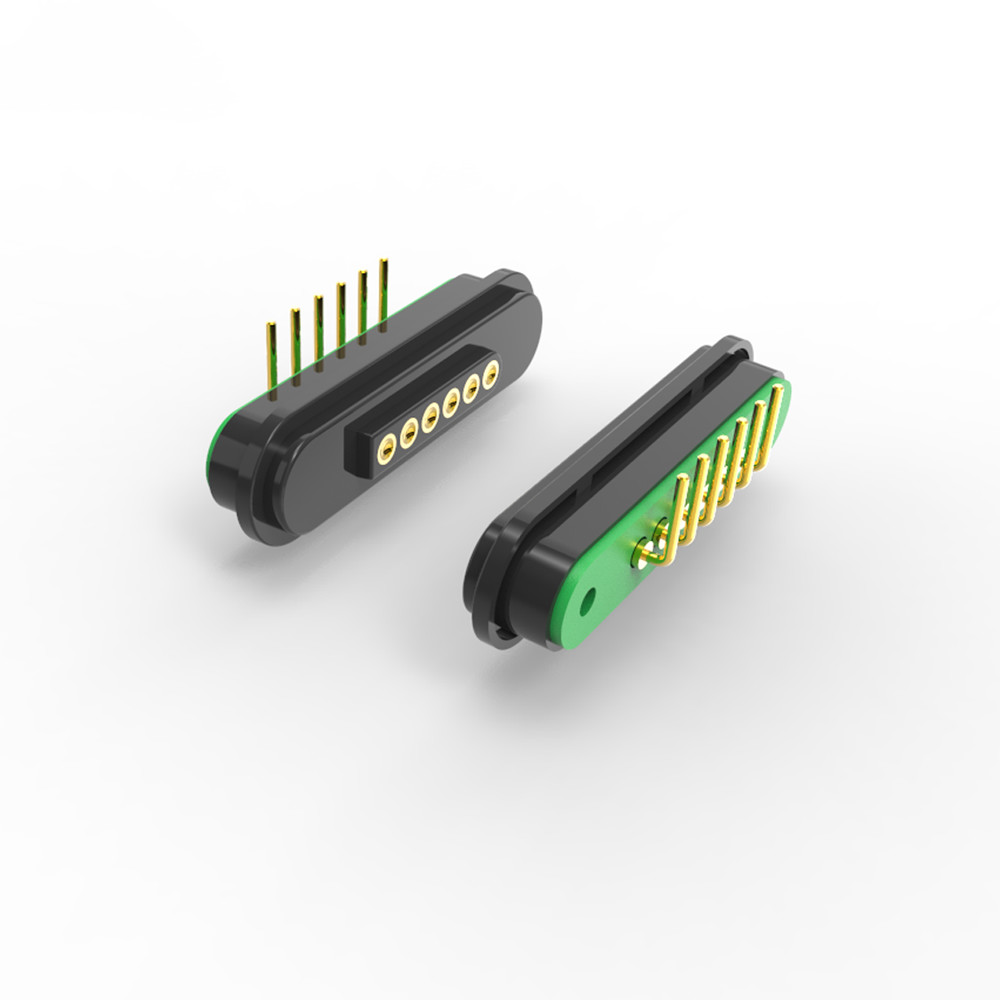

5A Conectores magnéticos de ângulo reto masculino e feminino de 6 pinos para dispositivos portáteis, o pin feminino é uma superfície côncava.
* Revestido de ouro, caixa HTN, ímã NdFeB, 12V/5A, UL94 V-0*
1Características principais
Projeto em ângulo reto: Economiza espaço para a montagem de PCB em dispositivos compactos.
Configuração de 6 pinos: Suporta energia (12V/5A) + sinais de dados.
Aquecimento magnético forte: ≥ 600G força de retenção (imã NdFeB).
Alta durabilidade: 50.000+ ciclos de acasalamento, UL94 V-0 retardador de chama.
Projeto anti-curto-circuitocom marcação clara de polaridade.
2Materiais e Construção
|
Componente
|
Especificações
|
|
Contactos
|
6 pinos (masculino/feminino), base de latão com revestimento de ouro (resistência ≤ 50 mΩ).
|
|
Habitação
|
HTN + 30% de enchimento, UL94 V-0 preto (resistente a altas temperaturas).
|
|
Magnético
|
NdFeB (neodímio) com revestimento epoxídico opcional (aprovado no ensaio de pulverização de sal durante 48 horas).
|
3Propriedades mecânicas e eléctricas
|
Parâmetro
|
Valor
|
|
Força de mola (por alfinete)
|
80 g ± 20 g @ deflexão de 1,0 mm.
|
|
Força magnética
|
≥ 600G (aderência macho-fêmea).
|
|
Voltagem nominal
|
12 volts de corrente contínua.
|
|
Classificação atual
|
3A contínuo / 4A pico.
|
|
Resistência ao contacto
|
≤ 50 mΩ por pin.
|
|
Temperatura de funcionamento
|
-30°C a +85°C.
|

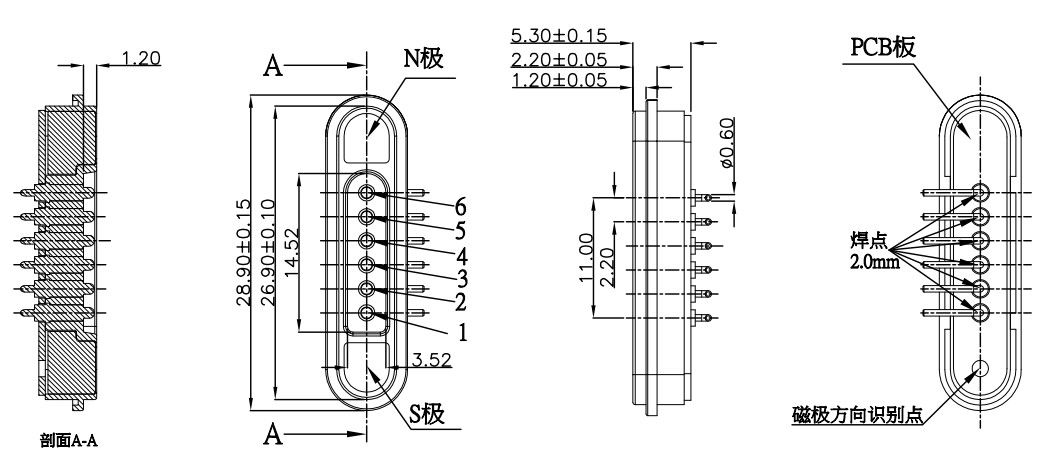

Desenho técnico do conector masculino de 5 pinos (dimensões principais):

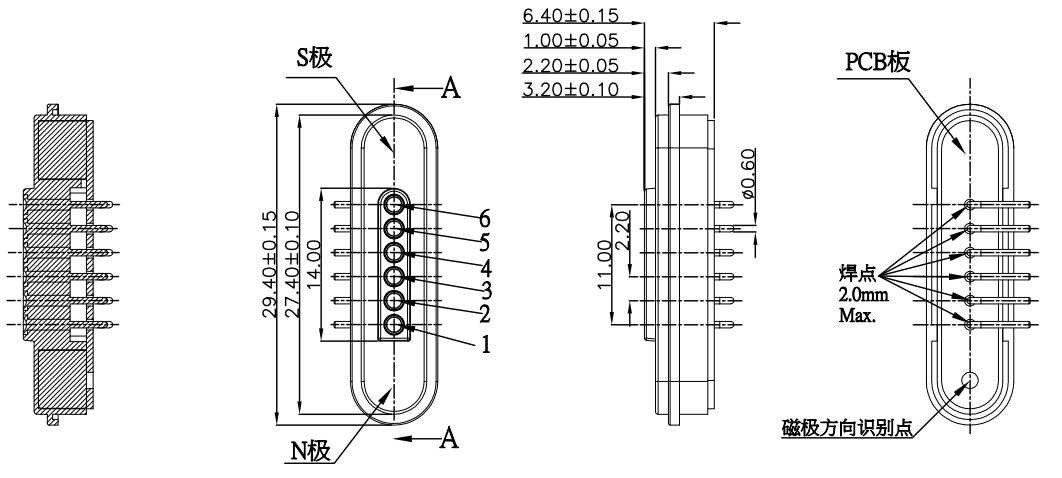

Desenho técnico do conector magnético feminino de 5 pines (dimensões-chave):
Por que escolher a UPE:
Protótipos rápidos: 3-5 dias para amostras
. Rentabilidade: Preços MOQ competitivos
Garantia da qualidadeTestes 100% automatizados
Produção de alta tecnologiacom engenharia de precisão
- Controle sistemático da qualidadepara um desempenho consistente
Vantagens do conector magnético:
1)Experiência de ligação automática de adsorção; operação fácil;
2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.
3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;
4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);
5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;
6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;
8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;
9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo
A direcção ((É orientada para o utilizador e fácil de usar)
10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);
11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;
12) Fornecer uma transmissão confiável de sinal de alta RF.0
Aplicação de conectores magnéticos:
Como fazer o pedido
Envia-nos desenho ou amostra
* A nossa equipa profissional de engenheiros realiza a avaliação
* Você confronta o desenho e nós fazemos a amostra para lhe enviar
* Você testa a amostra e aprova, então faz um pedido e paga 50% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para você com DHL, TNT, UPS, FedEx
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
