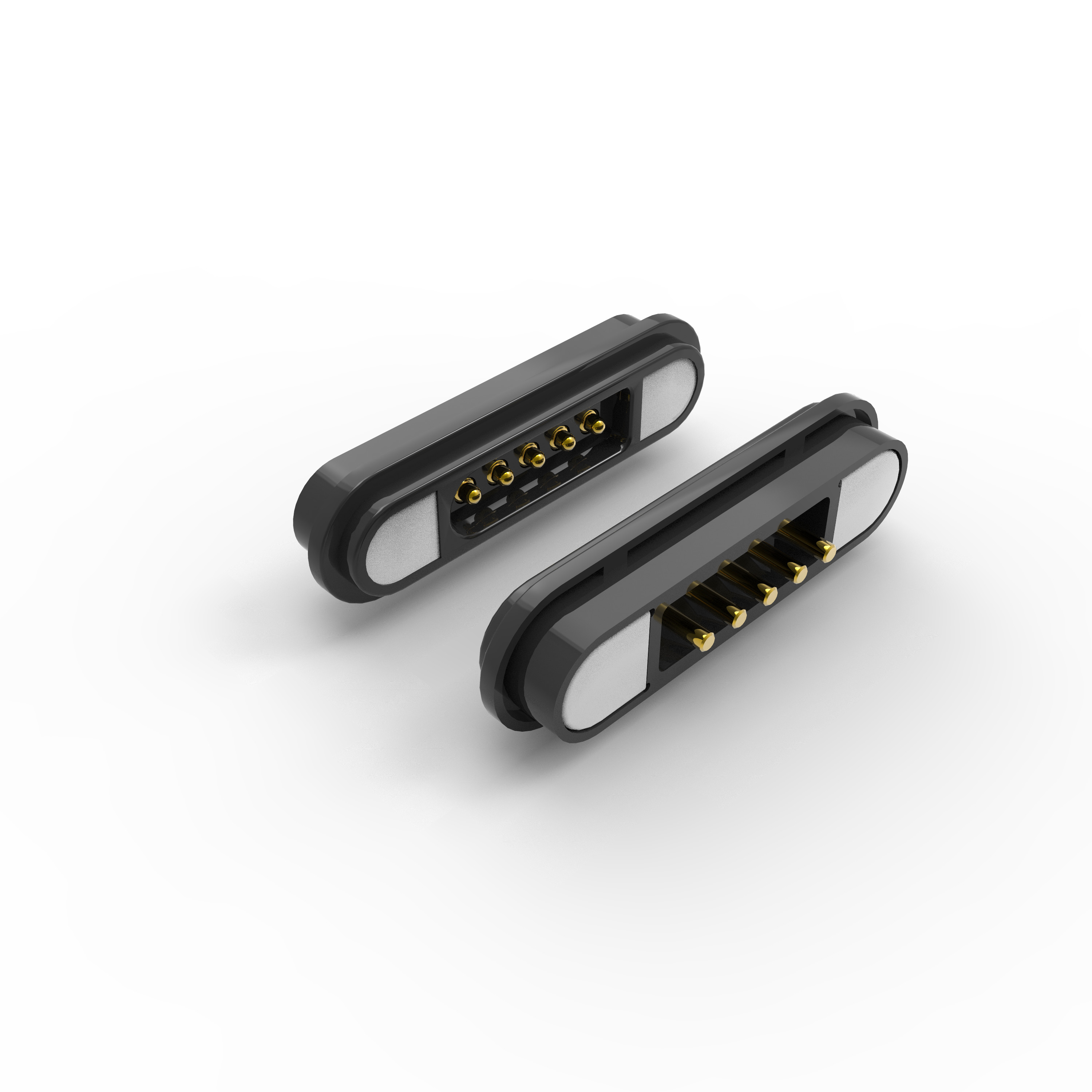

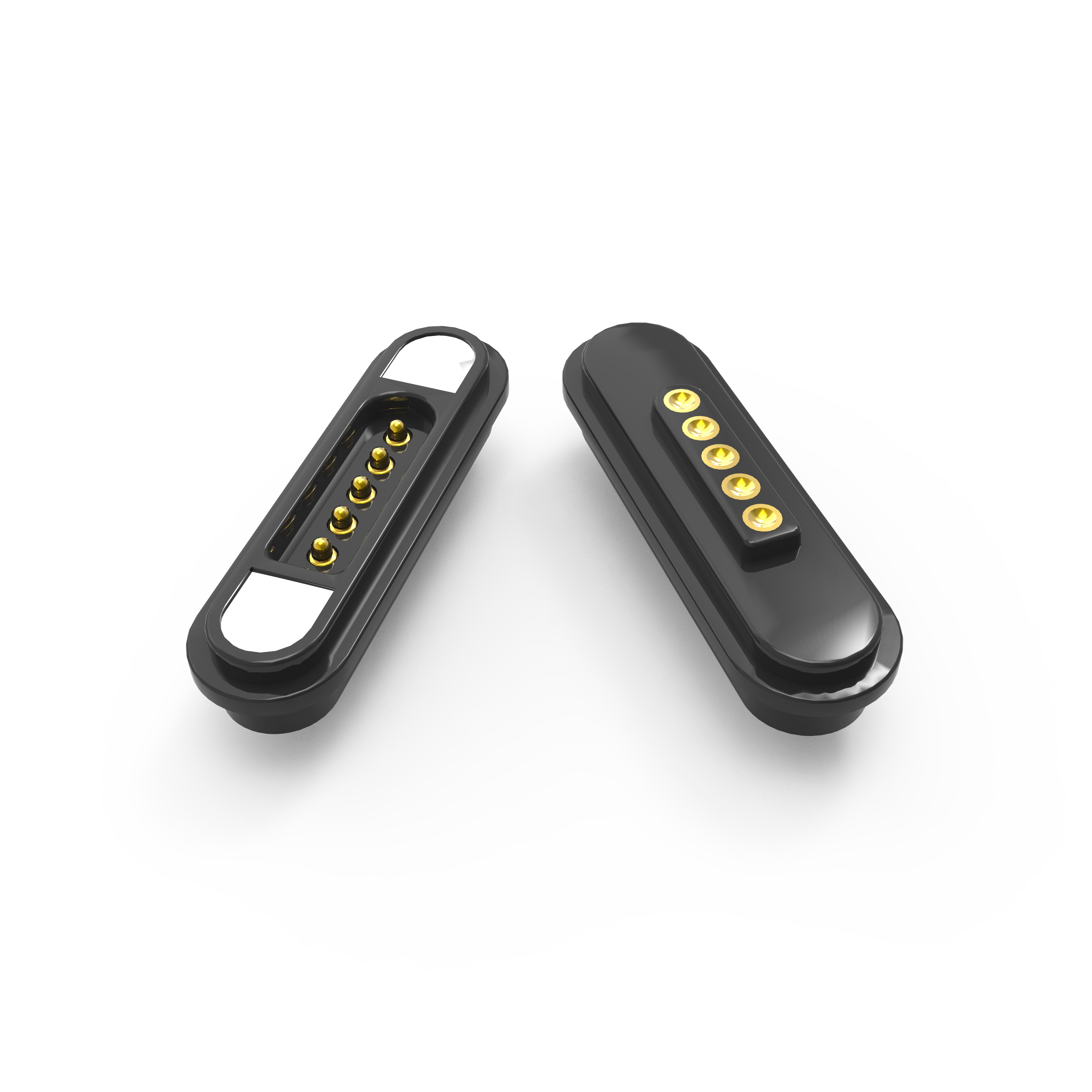

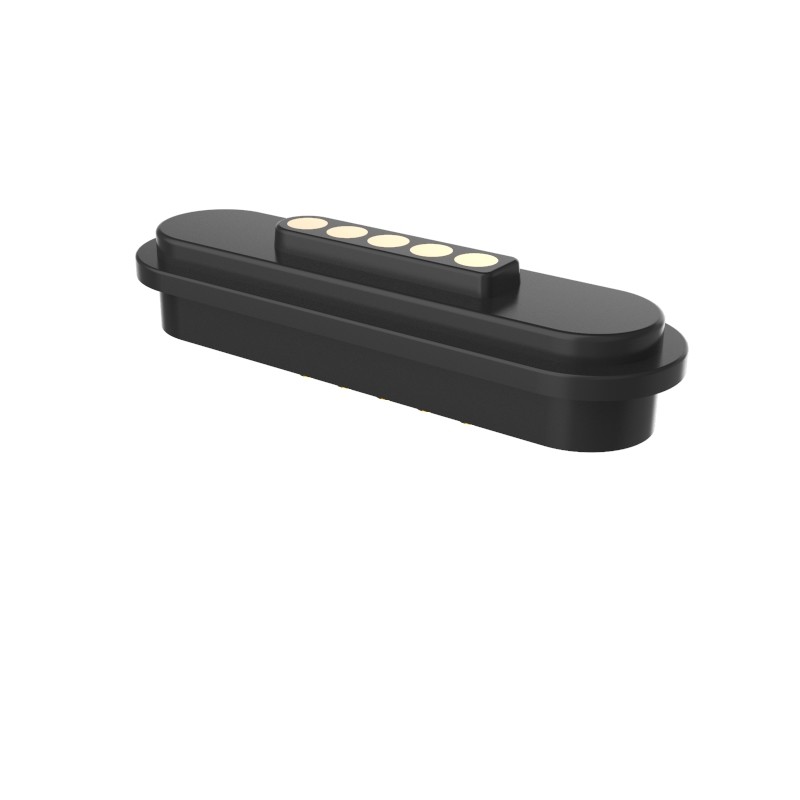

Conector magnético 12V 5 pin DIP Conector magnético masculino e feminino 3A

Conector magnético DIP de 5 pin 3A Terminal de carregamento de energia masculino e feminino

Este produto parece ser umConector de acoplagem magnéticacom umcontacto de agulha de latão dourado,Caixa de plástico HTN, e umImã de neodímioPara fixação segura, abaixo está uma desagregação estruturada das suas principais características e especificações:

1Materiais e Construção

Pogo Pin:Latão dourado (parte da agulha metálica amarela) para resistência à corrosão e boa condutividade.

Casas de plástico: HTN (Nilão de alta temperatura) + 30% de enchimento, com classificação UL94 V-0 (retardante de chama, auto-extinguível).Cor preta, resistente à alta temperatura.

Magnético:Imã permanente de ferro-boro de neodímio (NdFeB)(alta resistência magnética).

Revestimento opcional de resina epóxi para resistência à corrosão (aprovado no ensaio de pulverização de sal de 48 horas).

2Propriedades mecânicas

Força de mola: 80 g ± 20 g a 1,0 mm de altura de trabalho.

Força magnética de atracação:> 600 g(assegura um forte apego masculino-feminino).

Vida de serviço:50,000+ ciclos de acasalamento(durável para utilização repetida).

Projeto anti-curto-circuito: Previne acidentes de descarga elétrica.

Marcação de polaridade: Identificação clara para a direção elétrica correta.

3. Propriedades elétricas

Voltagem nominal:12V DC.

Corrente contínua:3.0A.

Resistência ao contacto:≤ 50 mΩ(baixa impedância para uma transferência de potência eficiente).

Teste de alta tensão:AC 1000V / DC 1000V, 0,5 mA paraTrês segundos.(garante a integridade do isolamento).

4. Ambiente e Conformidade

Compatível com a RoHS e REACH(livre de substâncias perigosas).

Classificação de Chama: UL94 V-0 (apto para requisitos de segurança rigorosos).

5. Aplicações

Este conector magnético é versátil para:

1. Soldagem de PCB: Instalação por enchufe para placas de circuito.

2. Supermoldagem/Revestimento: Compatível com encapsulamento pós-soldagem.

3. Conexão terminal: Pode interagir com terminais de fios.

4. Moldagem por injecção: Adequado para conjuntos moldados.

5. Soldagem direta de fiosPermite fixação manual de fios.

Por que escolher a UPE:

.Protótipos rápidos: 3-5 dias para amostras

.Rentabilidade: Preços MOQ competitivos

.Garantia da qualidadeTestes 100% automatizados

.Produção de alta tecnologiacom engenharia de precisão

.Controle sistemático da qualidadepara um desempenho consistente

Parâmetro dos conectores magnéticos de 5 pines:

Desenho técnico do conector masculino de 5 pinos (dimensões principais):

Desenho técnico do conector magnético feminino de 5 pines (dimensões-chave):

Vantagens do conector magnético:

1)Experiência de ligação automática de adsorção; operação fácil;

2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.

3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;

4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);

5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;

6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;

8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;

9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo

A direcção ((É orientada para o utilizador e fácil de usar)

10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);

11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;

12) Fornecer uma transmissão confiável de sinal de alta RF.0
