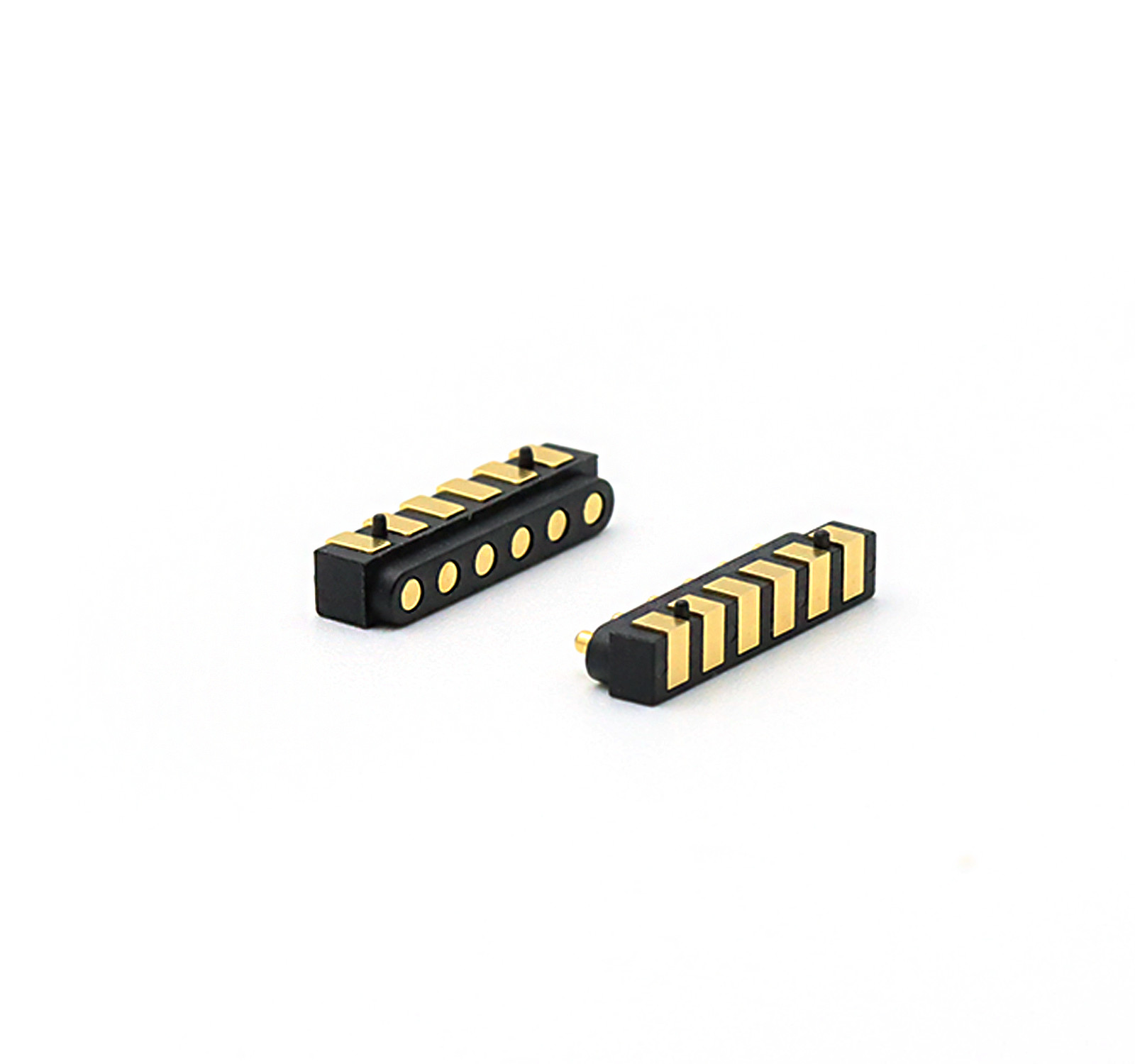

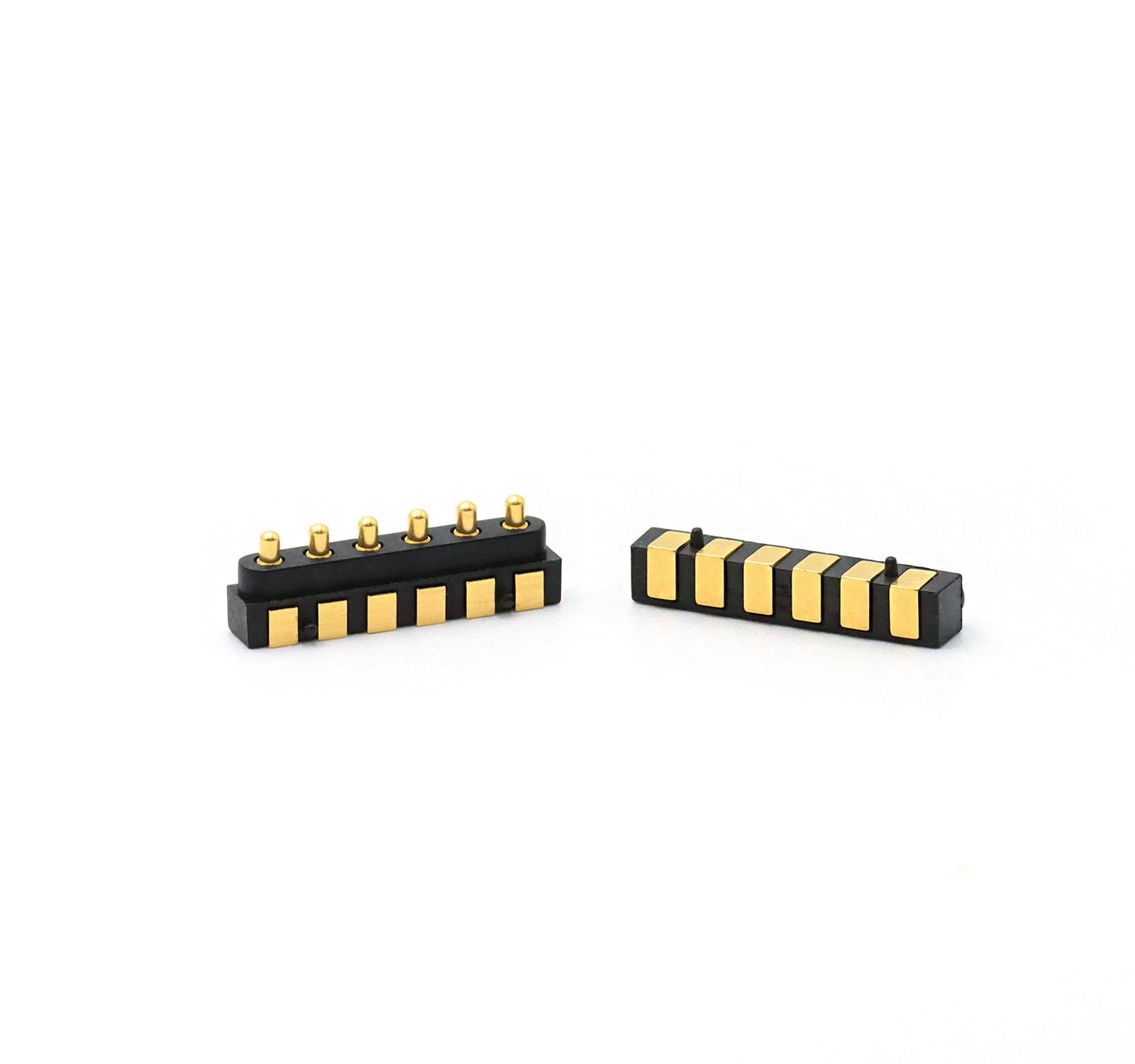

Conector de pin de pogo de 2,54 mm de altura, de 6 pinos, montado de lado e carregado de mola.
Vantagens dos conectores UPE a molas:
Os contatos com molas, comumente conhecidos como alfinetes de molas ou alfinetes de pogo, oferecem várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
A UPE desenvolveu um conector padrão de 2 pin-40 pin Pogo masculino e feminino de 2,54 mm de passo com SMT / DIP / Right Angle / Solder Cup.
Pogo Pin Life teste até 1000 000 ciclos.
Todos os produtos podem passar HF, RoHS REACH padrão.
O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Desenho do conector de pinos de pogo, de 6 pinos, montado lateralmente, de sexo masculino e feminino, com molas:
Desempenho dos parâmetros do conector com molas
|
Nome
|
Conector Pogo de 6 pinos, de moagem lateral, com moagem de mola
|
|
Pulsão
|
Sem chumboC6801, revestimento XXU" Min Au mais de 60~100U" Ni
|
|
Barril
|
Sem chumboC6801, revestimento XXU" Min Au mais de 60~100U" Ni
|
|
Primavera
|
SUS304
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Força da mola
|
80 g ± 20 g, a 1,2 mm de altura de trabalho.
|
|
Cachorro
|
1.4 mm
|
|
Vida útil mecânica
|
20000 ciclos Min..
|
|
Corrente
|
3A
|
|
Voltagem
|
DC 12V
|
|
Tolerância de configuração
|
± 0,05 mm
|
|
Resistência de contacto
|
50m Max (PIN).
|
|
Temperatura de funcionamento
|
-40°C~+130°C dentro de 24 horas.
|
|
Resistência à Venda
|
260°C±5°C 20s±2s
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Alguns dos conectores Pogo Pin personalizados para referência:
Campo de aplicação do produto:
Embalagem e transporte
