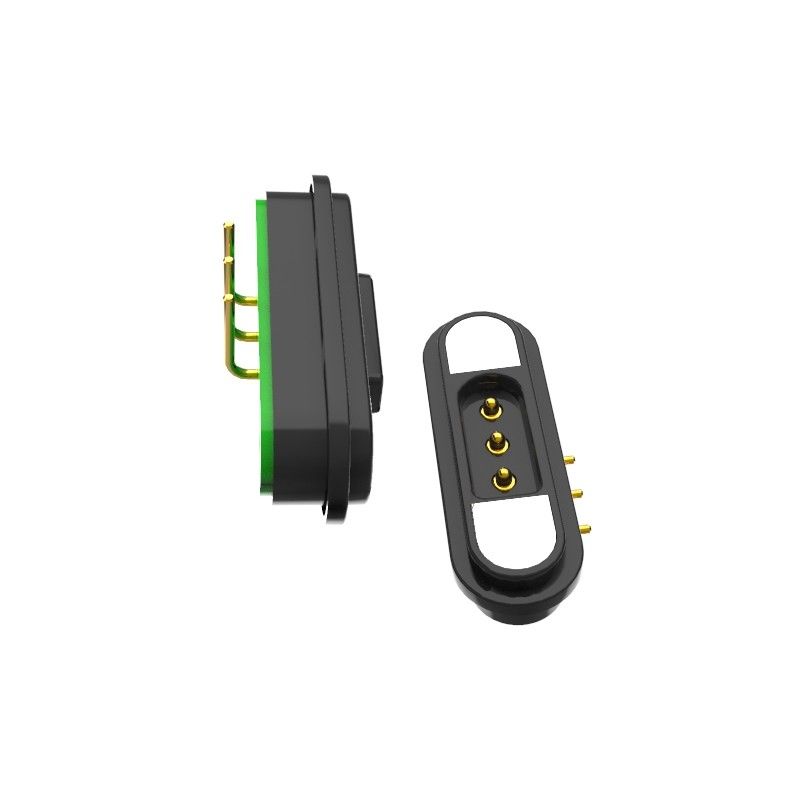

Conectores magnéticos de 3 pinos 5A masculino feminino bening pogo pin terminal de carregamento
Conector magnético de PCB rectangular de 3 pinos,os pés dos pinos são fixados na placa de PCB,e o tamanho do espaçamento dos pinos é estável.Os conectores magnéticos de ângulo reto de 3 pinos são um projeto de estrutura anti-curto-circuito.
UPE é conectores magnéticos profissionais e conector de pin de pogo magnético fabricante personalizado, temos 1-9pin conector de pin de pogo magnético padrão para você escolher de acordo com o cliente

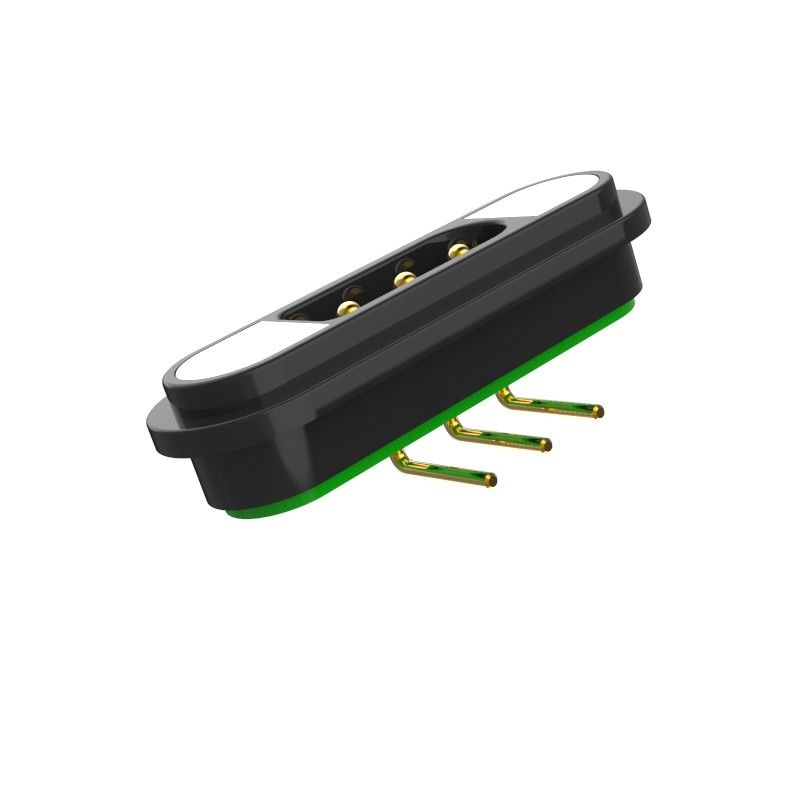

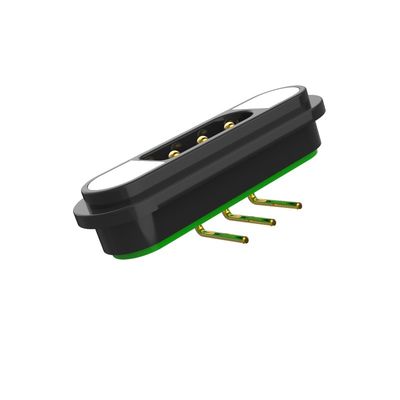

Conectores magnéticos de ângulo reto de 3 pines, de sexo masculino:

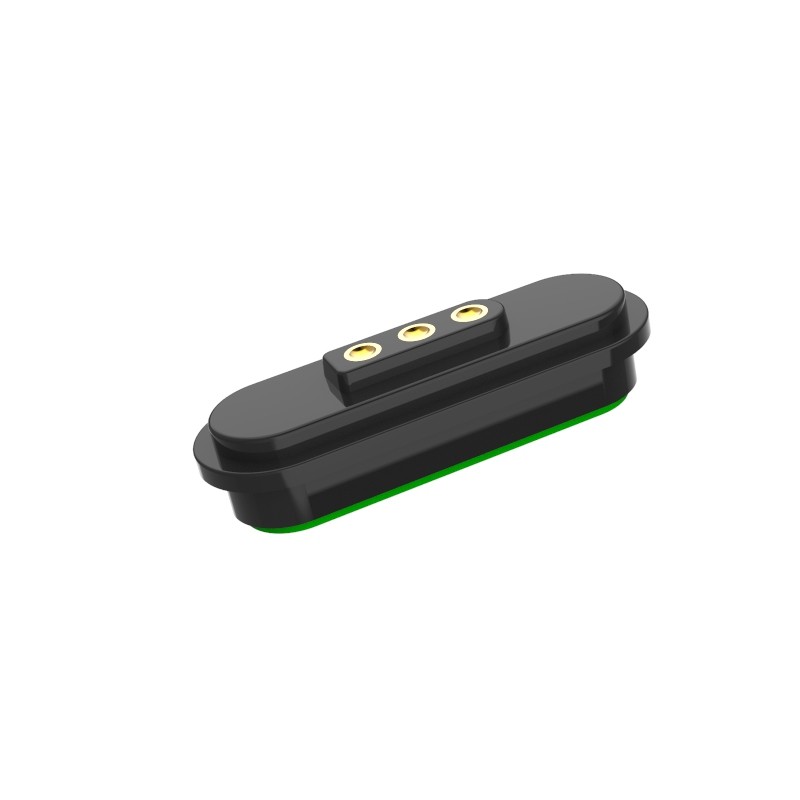

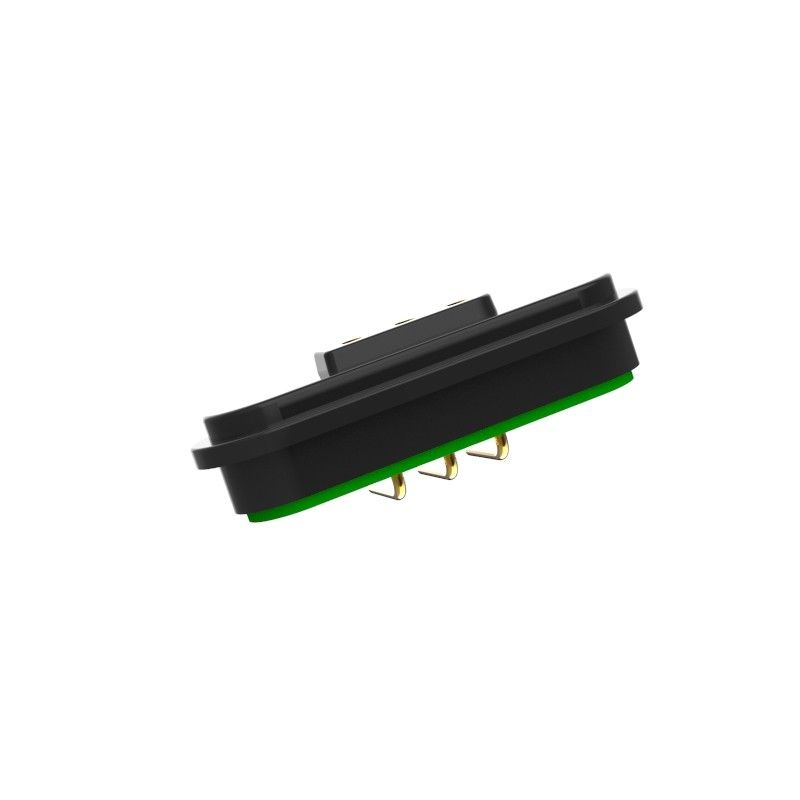

Conectores magnéticos femininos de ângulo reto de 3 pines:
Lista de parâmetros dos conectores magnéticos de 3 pinos:
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
50000 ciclos Min..
|
|
Corrente
|
5A
|
|
Voltagem
|
DC 12V
|
|
Força magnética
|
600 g
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Ensaio de alta tensão:
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Vantagens do conector magnético:
1)Experiência de ligação automática de adsorção; operação fácil;
2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.
3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;
4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);
5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;
6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;
8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;
9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo
A direcção ((É orientada para o utilizador e fácil de usar)
10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);
11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;
12) Fornecer uma transmissão confiável de sinal de alta RF.0
Aplicação de conectores magnéticos:
Por que os clientes escolhem a UPE?
1.Expertise especializada em conectores magnéticos
●P&D focada: a UPE tem uma experiência especializada em conectores magnéticos
●Personalização: A UPE pode adaptar a resistência do ímã, a chapa de pinos (ouro/níquel para resistência ≤ 50mΩ) e os materiais de cobertura (PBT preto/nilão) às suas necessidades.
2. Alta durabilidade e conformidade
● Mais de 10.000 ciclos garantidos: Seus conectores provavelmente passam por testes rigorosos para atender à sua demanda de vida mecânica.
●Certificações: Conforme com as normas UL ou RoHS, críticas para os mercados de consumo/médico.
3. Fabricação competitiva
● Ferramentas rentáveis: A UPE pode oferecer MOQs baixos (por exemplo, 1K ¥ 5K unidades) com preços competitivos para lotes de pequeno a médio porte.
● Controle de qualidade: teste interno de resistência ao contato, força de tração e carga de corrente para garantir a confiabilidade.
4Protótipos rápidos e apoio
● amostras 3D em dias: prototipagem rápida para verificações de adequação/função
● Apoio de engenharia: Assistência com otimização do pin-out, blindagem EMI ou impermeabilização (IP68).
