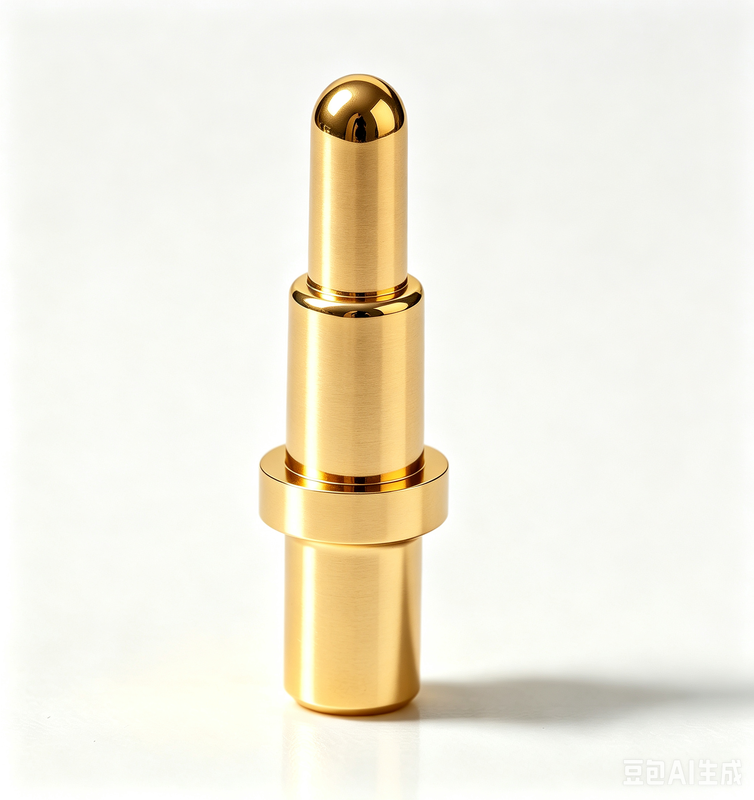

pino pogo com mola e banho de ouro para PCB SMT

Nome da marca:	UPE
Número do modelo:	SMT POGO Pin
MOQ:	10.000
preço:	$0.1-$0.5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001

Teste de pulverização de sal:

Nome:

SMT POGO Pin

Material:

Brasão C3604, SUS304

Vida mecânica:

50000 ciclos Min..

Temperatura operacional:

-40°C~+130°C em 24 horas.

Resistência de contato:

50 mΩ Máximo na altura de trabalho

Atual:

Tensão:

Habilidade da fonte:

50 KPCS/dia

Destacar:

pino pogo com banho de ouro para SMT

pino pogo com mola para PCB

pino pogo banhado a ouro com garantia

Descrição do produto

Pino Pogo com Mola para PCB com Banho de Ouro SMT

A UPE oferece serviços profissionais de personalização de Pinos Pogo, com diversas formas e estruturas compactas. Somos especializados em soluções personalizadas de alta corrente de 15A a 30A, projetando diferentes produtos e soluções de pinos pogo de acordo com os requisitos específicos do cliente.

Um Pino Pogo é um conector elétrico que estabelece conexões temporárias entre dois circuitos. Ele possui um êmbolo com mola dentro de um barril, permitindo compressão e mantendo contato confiável quando pressionado contra superfícies condutoras.

8 Tipos de Estrutura Externa

SMT: Excelente estabilidade com design de fundo plano para fácil soldagem em placa de PCB
DIP: Pino de posicionamento evita desvio durante a soldagem de PCB, garantindo alinhamento preciso
Cabeça Dupla: Conexão flexível bidirecional placa a placa sem necessidade de soldagem
Ângulo Reto: Design de cauda dobrada para otimização de espaço, compatível com soldagem de fios
Copo de Solda: Ideal para produtos de cabo com fácil capacidade de soldagem de fios
Tipo Parafuso: Especificações personalizadas para atender a diversos requisitos do cliente
Tipo de peça única: Alta capacidade de corrente com opções de design personalizadas
Tipo de esfera esférica: Compatibilidade de força lateral com requisitos personalizados

Opções de Estrutura Interna

Estrutura A: Êmbolo com Chanfro Oblíquo

Vantagens: Uso convencional, impedância estável, longa vida útil

Aplicação: Uso regular SMT e DIP

Precauções: Não exceder o curso de trabalho limite

Estrutura B: Êmbolo com Design Perfurado

Vantagens: Compressão máxima em espaço limitado

Aplicação: Uso regular SMT e DIP

Precauções: Evitar exceder o curso limite e corrente excessiva

Estrutura C: Design de Êmbolo Plano

Vantagens: Usinagem fácil, estrutura eficiente em espaço

Aplicação: Uso regular SMT e DIP

Precauções: Evitar exceder o curso limite e corrente excessiva

Estrutura D: Barril com Contas Isolantes

Vantagens: Impedância estável, adequado para correntes acima de 10A

Aplicação: Uso regular SMT e DIP

Precauções: Não exceder o curso de trabalho limite

Estrutura E: Compressão Dupla Face

Vantagens: Economia de espaço, longa distância, grande contato da placa de compressão

Aplicação: Acoplamento placa a placa

Precauções: Não exceder o curso de trabalho limite

Estrutura F: Combinação de Quatro Peças

Vantagens: Alta suavidade de pressão, deflexão mínima do êmbolo, à prova d'água, à prova de poeira, vida útil estendida

Aplicação: Aplicações de alta corrente, alto desempenho, à prova d'água e à prova de poeira

Estrutura G: Compressão do Eixo Intermediário

Vantagens: Estrutura simples, alta capacidade de corrente

Aplicação: Soldagem de uso de alta corrente

Precauções: Não exceder o curso de trabalho limite

Estrutura H: Contato de Compressão de Esfera

Vantagens: Estrutura simples, fácil processamento

Aplicação: Aplicações de pequeno curso de trabalho

Precauções: Não exceder o curso de trabalho limite

Áreas de Aplicação

Por que escolher a UPE?

Personalização e Flexibilidade: Soluções personalizadas para requisitos específicos
Amostras Rápidas: Tempo acelerado para o mercado com prototipagem rápida
Verificações Rigorosas de Qualidade: Testes abrangentes, incluindo Inspeção de Material de Entrada, Verificações de Qualidade em Processo, Teste Final 100% e Rastreabilidade e Conformidade
Flexibilidade de CQ Focada no Cliente: Processos de controle de qualidade adaptáveis
Colaboração de CQ em Tempo Real: Suporte imediato de controle de qualidade

Parâmetros de Desempenho

Componente	Opções de Material
Material do Barril	Latão, Cobre-Berílio, Bronze Fosforoso
Material do Êmbolo	Latão, Cobre-Berílio, Bronze Fosforoso, Aço Inoxidável
Opções de Mola	Aço Inoxidável, Fio de Piano
Requisitos de Revestimento	Ouro-Au, Prata-Ag, Paládio-Níquel (Pd-Ni)
Corrente Nominal	1A, 2A, 3A, 5A, 15A ou 30A (dependente da estrutura)
Tensão Nominal	CC 12V, 24V
Resistência de Contato	30mΩ, 50mΩ Máx. (em repouso)
Teste de Vida Útil	50.000 ciclos Mín., 1.000.000 ciclos Máx.
Temperatura de Refluxo	265°C, 4-5 segundos

Testes de Confiabilidade

Tipo de Teste	Especificações
Força de Retenção	500±50 ciclos por hora, 50.000 ciclos no mínimo
Umidade	EIA-364-31, 90-95% UR a 40°C ± 2°C por 96 horas
Resistência ao Calor de Solda	EIA-364-56, 265°C+10/-0°C por 30-35 segundos
Névoa Salina	EIA-364-26, solução salina 5±1% a 35+1°C/-2°C por 48 horas
Teste de Força da Mola	100g±20g na altura de trabalho
Vida Útil em Temperatura	EIA-364-17, 85°C± 2°C por 96 horas
Soldabilidade	EIA-364-52, 265±5°C, solda 60/40±5% Sn/Pb por 4.0-5.0 segundos
Resistência de Contato	EIA-364-23, corrente de teste máxima de 100 mA, tensão máxima de 20 mV

Equipamentos de Teste

Nosso laboratório independente possui equipamentos de teste abrangentes, incluindo:

Máquina de teste de força de inserção
Projetor bidimensional
Medidor de espessura
Máquina de inspeção automática
Medidor de Resistência de Isolamento
Máquina de polimento de amostras metalográficas
Testador de névoa salina
Testador de aumento de temperatura de corrente
Instrumento de curva de curso de carga
Testador ROHS
Medidor de rugosidade
Testador de impedância elástica
Testador de vida útil

Vantagens Competitivas

Produção de Alta Tecnologia: Técnicas de fabricação avançadas para qualidade superior
Sistema de Gerenciamento Sistemático: Processos otimizados para eficiência e consistência
Certificação ISO 9001: Compromisso com padrões internacionais de qualidade
Conformidade RoHS: Atende aos regulamentos ambientais e de segurança
Curto Prazo de Desenvolvimento: Prototipagem e ciclos de produção mais rápidos
Preços Competitivos e Qualidade Estável: Soluções confiáveis e econômicas

Informações de Pedido

Métodos de Pagamento: T/T (Transferência Bancária), PayPal, OCBC Bank

Recomendação: PayPal para amostras (mais seguro), T/T para pedidos em massa (taxas mais baixas)

Prazo de Entrega de Amostras: Amostra em estoque 2-3 dias úteis / Amostra personalizada 5-7 dias úteis

Prazo de Produção: 10-15 dias úteis

Mercados: América, Europa, Ásia, África do Sul

Termo Comercial: EXW

Opções de Frete: Aéreo, Marítimo, Expresso

Serviços: Alta qualidade com preços razoáveis, serviços OEM, tamanhos, cores e designs personalizados

Embalagem e Envio

Para consultas, entre em contato: union@upetech.net
