PCB personalizado Monte Pogo Pins Dupla cabeça de Primavera carregados Pins PCB 3A Para placa de PCB

Informação Básica
Lugar de origem: China
Marca: UPE
Certificação: ISO9001
Quantidade de ordem mínima: 10000
Preço: $0.1-$0.5
Detalhes da embalagem: PE
Tempo de entrega: 10-12 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 50 KPCS/dia
Informação detalhada
Nome: PCB Mount Pogo Pins Materiais: C3604, SUS304
Resistência ao contacto: 50 mΩ Máximo na altura de trabalho Teste de pulverização de sal: 48 h
Destacar:

Pins de PCB montados em Pogo

,

Pins de PCB com cabeça dupla e carregados de mola

,

Pins de PCB carregados com molas 3A


Descrição de produto

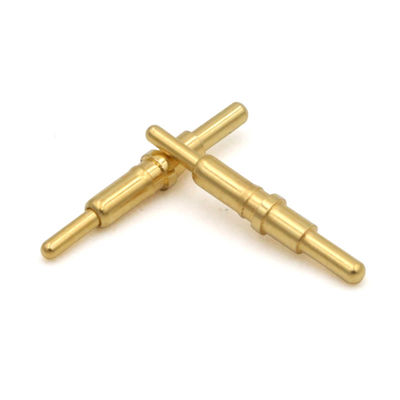

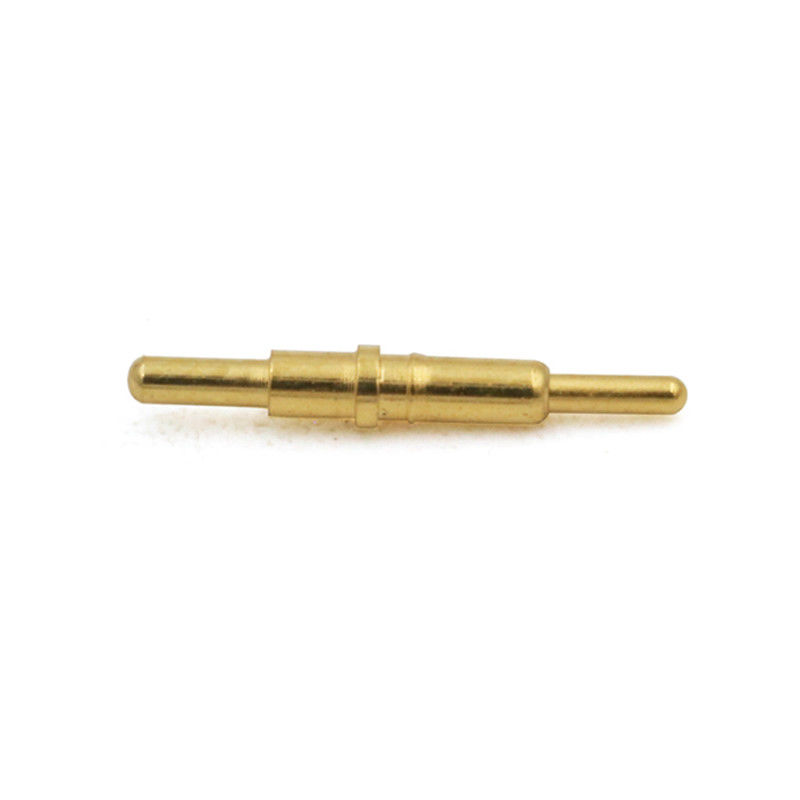

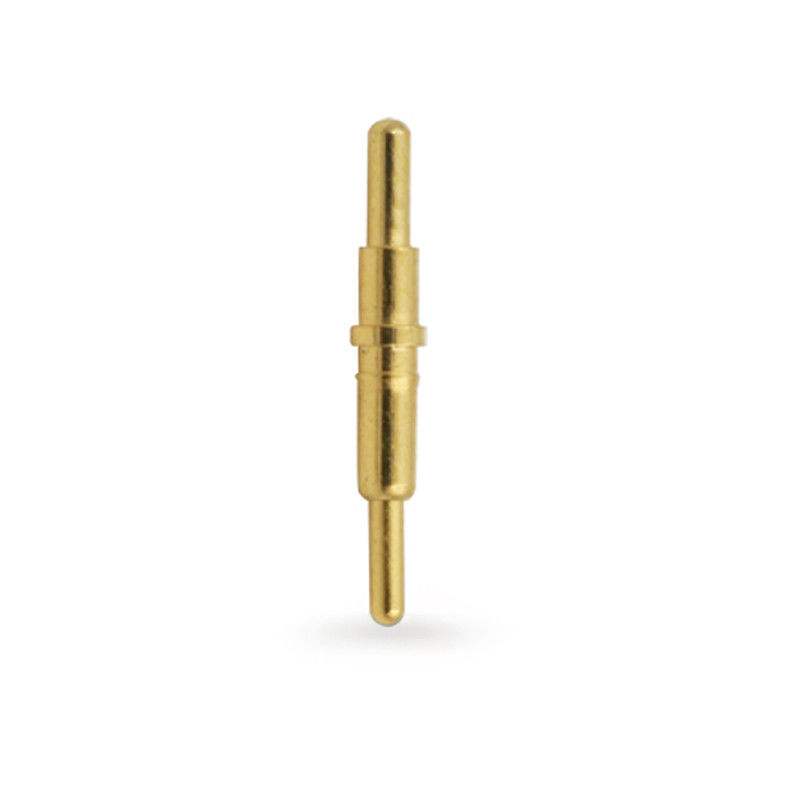

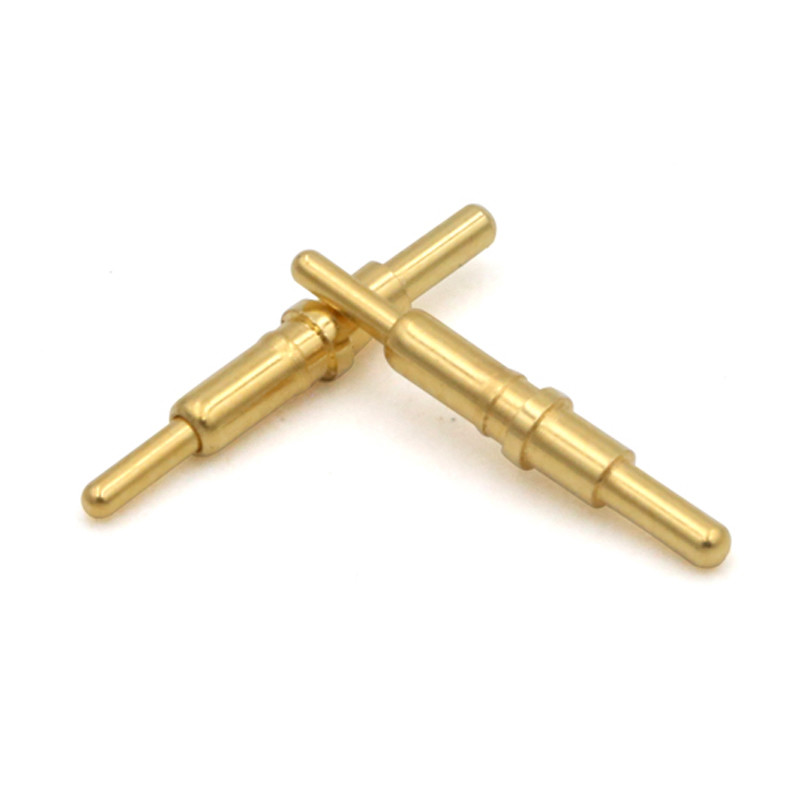

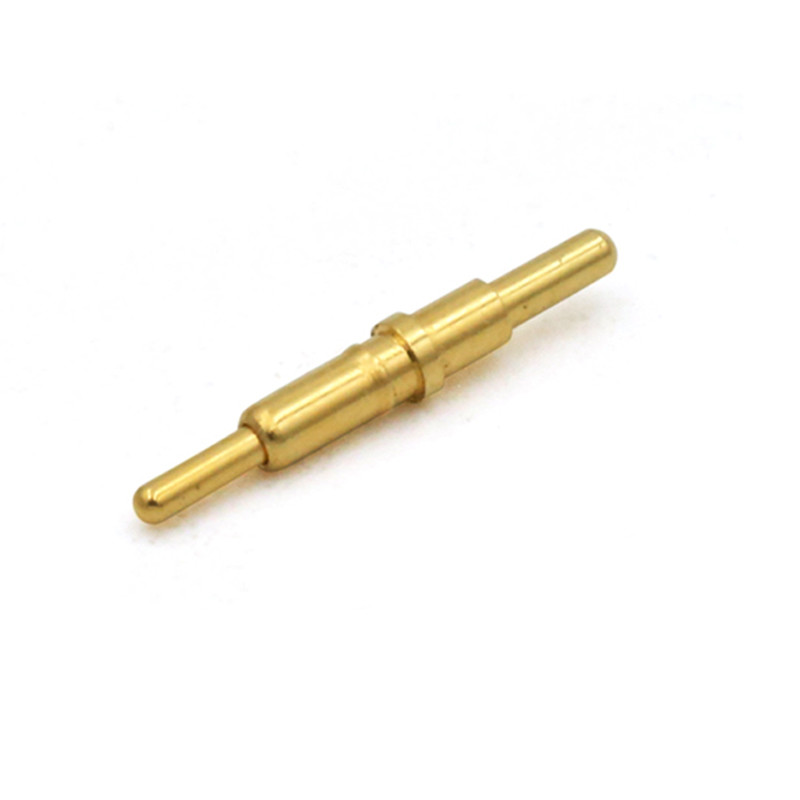

3A duplo cabeça de primavera carregado Pogo Pin personalizado para placa de PCB



Pin de pogo de cabeça dupla personalizado para placa de PCB, UPE é um fabricante profissional de pin de pogo e conector de pin de pogo e fornece serviço de personalização profissional de PIN POGO.



UPE Pogo Pin Estrutura interna de acordo com os requisitos do cliente para combinar com um adequado



PCB personalizado Monte Pogo Pins Dupla cabeça de Primavera carregados Pins PCB 3A Para placa de PCB 0

UPE Pogo Pin Estrutura externa:

PCB personalizado Monte Pogo Pins Dupla cabeça de Primavera carregados Pins PCB 3A Para placa de PCB 1



Desempenho do parâmetro Pogo Pin com molas:



Nome das peças

Tabela de desempenho dos parâmetros

Materia em barril

De aço

Cobre de berílio

Fósforo Bronze



Material do êmbolo

De aço

Cobre de berílio

Fósforo Bronze

De aço inoxidável

Opções de Primavera

Stainle

Fios de música





Requisitos de revestimento

Ouro-Au



Ácido acético



Palladio-níquel

(Pd-Ni)



Corrente nominal

1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)

Voltagem nominal

DC 12V 24V

Resistência ao contacto

30 mΩ 50 mΩ Max. (quietude)

Teste de vida

50, 000 ciclos Min. 1000.000 ciclos Max

Temperatura de refluxo.

265°, 4 a 5 segundos

Teste de fiabilidade do PIN POGO

Força de retenção

Em ciclos de 500±50 por hora,50, 000 ciclos mínimos

Humidade

EIA-364-31,Método de ensaio II, Condição A. Os sujeitos acoplaram os conectores a uma umidade relativa de 90% a 95% RH e a uma temperatura de 40 °C ± 2 °C durante 96 horas.

Resistência ao calor da solda



EIA-364-56,Procedimento 5, Nível 2 265°C+10/-0°C durante 30 a 35 segundos



Spray de sal



EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%

concentração, 35+1°C/-2°C durante 48 horas.

Ensaio de força de mola



Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho



Duração de vida



EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.

Conectores a 85 °C ± 2 °C durante 96 horas.

Soldabilidade



EIA-364-52 Mergulhar na solda Sn/pb a 265±5°C, 60/40±5% durante 4,0 a 5,0 segundos

Resistência ao contacto



EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA máximo e de 20 mV de tensão máxima



Aplicação do produto:
1) Placas de PCB;
2) Câmara digital/Produtos médicos/Cartuchos de impressora;
3) Manobras de golfe/ Veículos elétricos/ Aplicações de telefonia;
4) Desfibrilador cardíaco/carregador de carro/purificador de ar;
5) Iluminações planas LED/lampada flash LED/Tablet/Laptop/PC;
6) Banco de energia/ Produto digital/ Pequena aplicação eléctrica doméstica;
7)Produtos de carregamento/Produtos de transmissão de sinal, etc.



Por que os clientes escolhemUPE?
1.Pogo PinServiço de personalização profissional
Os diferentes produtos e soluções podem ser concebidos de acordo com as diferentes necessidades dos clientes

2Capacidade de produção rápida de amostras
Produto padrão 2-3 dias amostra, nova amostra personalizada 7 dias úteis, produto de abertura de molde 12 dias

3- Sistema rigoroso de controlo de qualidade
O conceito de qualidade passa em primeiro lugar por todo o processo de produção e inspeção e controla rigorosamente cada processo para garantir a qualidade da satisfação do cliente.

4- Processamento com componentes importados
Um pequeno número de eixos de agulha são usinados a partir de tornos de precisão importados, e a maioria dos eixos de agulha é feita de estampagem a frio importada para maior estabilidade.

5Equipamento de ensaio de alta precisão
Fornecer testes precisos e precisos para melhorar continuamente a qualidade do produto

6Procedimentos razoáveis de controlo dos custos
Economização de custos, eliminação de desperdícios, otimização de processos e destaque para a competitividade dos custos

7Normas ambientais dos produtos
O produto cumpre a norma ROHS da UE e atende aos requisitos do halógeno


Processo de gestão da qualidade:
Desde a gestão da aquisição de materiais, até a amostra aberta de rastro de molde, e depois a todo o processo de produção, inspecção camada por camada, controlo de qualidade completo,para garantir que o fornecimento de produtos para atender às necessidades do cliente, para atingir uma taxa de qualificação do produto superior a 98%.
