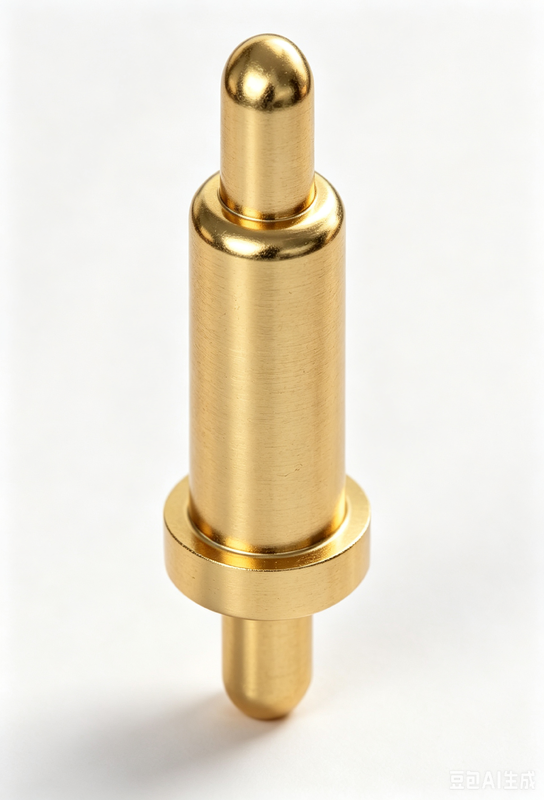

Proba de contacto de pógo com cabeça dupla, com molas

Nome da marca:	UPE
Número do modelo:	Pin Pogo de cabeça dupla
MOQ:	10.000
preço:	$0.1-$0.5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001

Nome:

Pin Pogo de cabeça dupla

Material:

Brasão C3604, SUS304

Resistência de contato:

50 mΩ Máximo na altura de trabalho

Temperatura operacional:

-40°C~+130°C em 24 horas.

Teste de pulverização de sal:

Amarelo

Habilidade da fonte:

50 KPCS/dia

Destacar:

sondas de contacto de dupla cabeça

Pin POGO com molas

de peso superior a 20 g/m2

Descrição do produto

Proba de contacto Pogo com dupla cabeça e carga de mola

A UPE fornece serviços profissionais de personalização de PIN POGO, oferecendo várias formas e pequenas estruturas.Podem ser concebidos diferentes produtos e soluções de pinos de pogo de acordo com os requisitos específicos do cliente.

Um Pogo Pin é um conector elétrico usado para estabelecer conexões temporárias entre dois circuitos.permitindo a compressão e mantendo um contacto fiável quando pressionado contra superfícies condutoras.

Especificações do produto

Parâmetro	Especificações
Nome	Pin Pogo de cabeça dupla
Material do êmbolo	Brasão C3604
Material do cano	Brasão C3604
Material de moagem	SUS304
Vida mecânica	50, 000 ciclos Mínimo
Resistência ao contacto	50 mΩ no máximo
Temperatura de funcionamento	-40°C a +130°C
Resistência ao calor da solda	260°C±5°C durante 20s±2s
Teste de pulverização de sal	48 horas
Certificação	Compatível com a ROHS ou com o REACH
Testes	100% de teste aberto e curto

Estruturas exteriores disponíveis

Oferecemos 8 tipos de pinos POGO de estrutura exterior para seleção do cliente.

SMT

Design de fundo plano para fácil solda de placas de PCB com boa estabilidade.

DIP

O pin de posicionamento evita desvios durante a soldagem de PCB com ligação firme.

Dois cabeças

Conexão bidireccional de placa para placa sem requisitos de solda.

Ângulo reto

Design de cauda dobrada para otimização do espaço, adequado para solda de arame.

Copo de solda

Ideal para produtos de cabo com capacidade de soldagem de fio fácil.

Tipo parafuso

Especificações personalizadas para satisfazer as diversas exigências dos clientes.

Tipo de peça única

Alta capacidade de corrente com opções de design personalizadas.

Tipo de bola esférica

Capacidade de força lateral com opções de design personalizadas.

Opções de estrutura interna

Estrutura A: Pulsador de bevel oblíquo

Utilização convencional com impedância estável e longa vida útil. Aplicações SMT e DIP. Não pode exceder o curso de trabalho limite.

Estrutura B: Pulverizador perfurado

Compressão máxima em espaço limitado Aplicações SMT e DIP Evitar ultrapassar o curso limite e corrente excessiva.

Estrutura C: Flat Plunger

Fácil usinagem para aplicações de espaço limitado. Aplicações SMT e DIP. Evite exceder o curso limite e a corrente excessiva.

Estrutura D: Esferas isolantes

Impedância estável para correntes superiores a 10 A. Aplicações SMT e DIP. Não pode exceder o curso de trabalho limite.

Estrutura E: dupla compressão

Projeto de poupança de espaço para acoplagem de placa para placa com compressão elevada.

Estrutura F: Combinação de quatro peças

Alta suavidade de impressão, pequena deflexão do êmbolo, à prova de água e poeira, ideal para aplicações de alta corrente e alto desempenho.

Estrutura G: compressão intermédia do eixo

Estrutura simples capaz de passar alta corrente.

Estrutura H: contacto de compressão de esferas

Estrutura simples com fácil processamento. Aplicações de curso de trabalho pequeno. Não pode exceder o curso de trabalho limite.

Aplicações do produto

Placas de PCB
Câmaras digitais / Produtos médicos / Cartuchos de impressora
Manos de golfe / Veículos elétricos / Aplicações de telefonia
Desfibriladores cardíacos / Carregamento de automóveis / Purificadores de ar
Luminárias LED / Lâmpadas flash LED / Tablets / Laptops / PCs
Bancos de energia / Produtos digitais / Aplicações eléctricas domésticas pequenas
Produtos de carregamento / Produtos de transmissão de sinal

Por que escolher a UPE?

Personalização e flexibilidade:Soluções personalizadas para requisitos específicos
Amostragem rápida:Tempo de colocação no mercado acelerado com prototipagem rápida
Controlo rigoroso da qualidade:Ensaios abrangentes, incluindo inspecção dos materiais recebidos, verificações em curso, ensaios finais de 100% e verificação da conformidade
Flexibilidade de controlo de qualidade orientada para o cliente:Processos de controlo da qualidade adaptáveis
Colaboração de QC em tempo real:Monitoramento e melhoria contínuos da qualidade

Parâmetros de desempenho

Componente	Opções materiais
Material do cano	Latão, Berílio, Cobre, Fósforo, Bronze
Material do êmbolo	Brass, Beryllium Copper, Phosphor Bronze, aço inoxidável
Opções de Primavera	Aço inoxidável, fio de música
Requisitos de revestimento	Ouro (Au), prata (Ag), paládio-níquel (Pd-Ni)
Corrente nominal	1A, 2A, 3A, 5A, 15A, 30A (dependente da estrutura)
Voltagem nominal	DC 12V, 24V
Resistência ao contacto	30mΩ, 50mΩ Máximo (impedido)
Teste de vida	50, 000 ciclos Mínimo, 1,000, 000 ciclos Máximo
Temperatura de refluxo	265°, 4-5 segundos

Teste de fiabilidade

Tipo de ensaio	Especificações
Força de retenção	500±50 ciclos por hora, 50.000 ciclos no mínimo
Humidade	90-95% RH a 40°C±2°C durante 96 horas
Resistência ao calor da solda	265°C+10/-0°C durante 30-35 segundos
Spray de sal	Solução salina de 5±1% a 35+1°C/-2°C durante 48 horas
Teste de força de mola	100 g ± 20 g na altura de trabalho
Duração de vida	85°C ± 2°C durante 96 horas
Soldabilidade	265±5°C, 60/40±5% de solda Sn/pb durante 4,0-5,0 segundos
Resistência ao contacto	Corrente de ensaio máxima de 100 mA, tensão máxima de 20 mV

Equipamento de ensaio

O nosso laboratório independente dispõe de equipamento de teste abrangente incluindo máquinas de teste de força de inserção, projetores bidimensionais, medidores de espessura, máquinas de inspecção automática,Testadores de resistência ao isolamento, máquinas de polimento de amostras metalográficas, testadores de spray de sal, testadores de aumento de temperatura de corrente, instrumentos de curva de tração de carga, testadores ROHS, testadores de rugosidade, testadores de impedância elástica,e testadores de vida.

Vantagens competitivas

Produção de alta tecnologia:Técnicas de fabrico avançadas para uma qualidade superior
Sistema de gestão sistemática:Processos simplificados que assegurem a eficiência e a coerência
Certificação ISO 9001:Compromisso com as normas internacionais de qualidade
Conformidade RoHS:Cumprir os regulamentos ambientais e de segurança
Tempo de desenvolvimento curto:Ciclos mais rápidos de prototipagem e produção
Preços competitivos e qualidade estável:Soluções rentáveis sem comprometer a fiabilidade

Informações de encomenda

Serviço	Detalhes
Métodos de pagamento	T/T (Transferência Bancária), PayPal, OCBC Bank PayPal recomendado para amostras, T/T para encomendas em massa
Tempo de execução da amostra	Amostra de inventário: 2-3 dias úteis Amostra personalizada: 5-7 dias úteis
Tempo de produção	10-15 dias úteis
Mercados atendidos	América, Europa, Ásia, África do Sul
Condições comerciais	EXW
Opções de transporte	Aeroporto, Mar, Express
Serviços	Alta qualidade com preços razoáveis, serviços OEM, tamanhos, cores e desenhos personalizados
