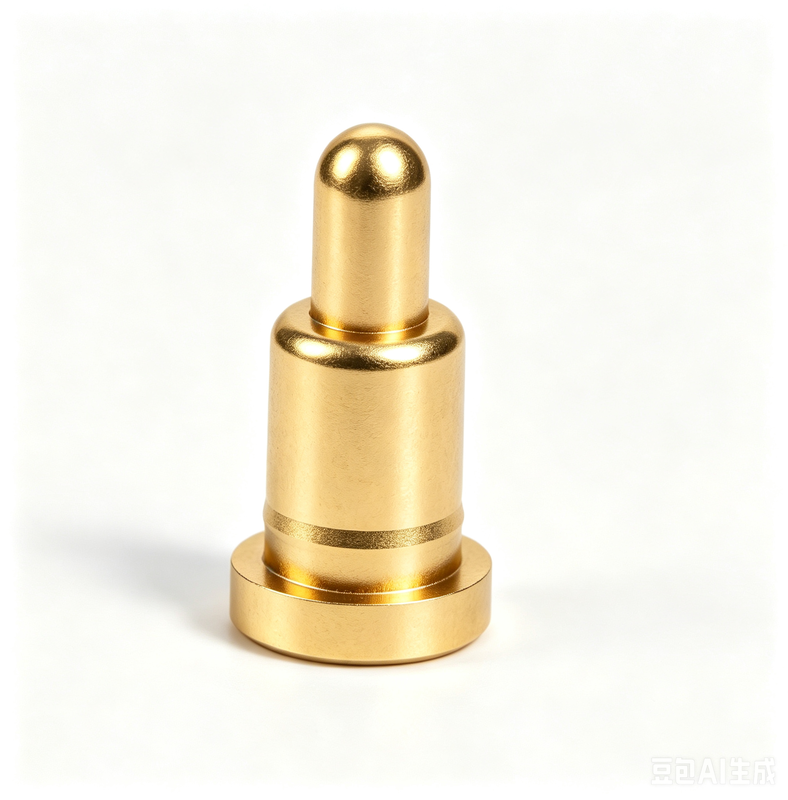

contatos smt com mola pino pogo

Nome da marca:	UPE
Número do modelo:	Pin Pogo com mola SMT
MOQ:	10.000
preço:	$0.1-$0.5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001

Nome:

Pin Pogo com mola SMT

Material:

Brasão C3604, SUS304

Atual:

Tensão:

Vida mecânica:

50000 ciclos Min..

Resistência de contato:

50 mΩ Máximo na altura de trabalho

Temperatura operacional:

-40°C~+130°C em 24 horas.

Teste de pulverização de sal:

Habilidade da fonte:

50 KPCS/dia

Destacar:

Pincel SMT POGO carregado de mola

contatos smt pino pogo

pino pogo com contatos de mola

Descrição do produto

Contactos SMT com molas Pogo Pin

A UPE fornece serviços profissionais de personalização de PIN POGO, oferecendo várias formas e pequenas estruturas.Podem ser concebidos diferentes produtos e soluções de pinos de pogo de acordo com os requisitos específicos do cliente.

Um Pogo Pin é um conector elétrico usado para estabelecer conexões temporárias entre dois circuitos.permitindo a compressão e mantendo um contacto fiável quando pressionado contra superfícies condutoras.

Estruturas exteriores Pogo Pin

Oferecemos 8 tipos de pinos POGO de estrutura exterior para seleção do cliente. Os pinos POGO padrão são projetados com alturas totais que variam de 2,8 mm a 11,0 mm (excluindo o comprimento da cauda do pin DIP).

Estrutura SMT

Boa estabilidade com design de barril de fundo plano para fácil solda de placa de PCB.

Estrutura do PID

Características de posicionamento do pin na cauda do barril para solda precisa de PCB sem desvio.

Estrutura de cabeça dupla

Fornece flexibilidade nas conexões bidirecionais de placa para placa sem requisitos de solda.

Estrutura de ângulo reto

O design da cauda dobrada oferece opções de otimização de espaço e pode ser soldado com fios.

Estrutura da taça de solda

Adequado para produtos de cabo com capacidades de soldagem de fio fácil.

Estrutura de tipo parafuso

Especificações especiais para atender às diversas exigências dos clientes com opções personalizadas.

Estrutura de tipo de peça única

Capaz de passar grandes correntes e adaptável às necessidades específicas do cliente.

Estrutura de tipo esférica

Suporta força lateral e pode ser personalizado de acordo com os requisitos do cliente.

Estruturas internas do Pogo Pin

Combinamos estruturas internas adequadas de acordo com os requisitos do cliente:

Estrutura A: Pulsador de bevel oblíquo

Utilização convencional com impedância estável e longa vida útil. Aplicação: SMT e DIP uso regular. Precauções: Não pode exceder o curso de trabalho limite.

Estrutura B: Pulverizador perfurado

A compressão máxima em espaços limitados. Aplicação: SMT e DIP de utilização regular. Precauções: Não pode exceder o limite de curso ou uso de corrente excessiva.

Estrutura C: Flat Plunger

Fácil usinagem para estruturas espaciais baseadas em A & B. Aplicação: SMT & DIP uso regular. Precauções: Não pode exceder o curso limite ou uso de corrente excessiva.

Estrutura D: Barril com grânulos isolantes

Impedância estável adequada para correntes superiores a 10 A. Aplicação: SMT & DIP uso regular. Precauções: Não pode exceder o curso de trabalho limite.

Estrutura E: Pulso de compressão de dois lados

Projeto de poupança de espaço com longa distância e grande compressão de contacto placa-a-plata. Aplicação: acoplagem placa-a-plata. Precauções: Não pode exceder o curso de trabalho limite.

Estrutura F: Combinação de quatro peças

Alta suavidade de impressão, pequena deflexão do êmbolo, à prova de água e poeira com vida útil prolongada.

Estrutura G: compressão intermédia do eixo

Construção simples capaz de passar correntes elevadas Aplicação: Soldadura de uso de alta corrente Precauções: Não pode exceder o curso de trabalho limite.

Estrutura H: contacto de compressão de esferas

Aplicação: uso de curso de trabalho pequeno. Precauções: Não pode exceder o curso de trabalho limite.

Áreas de aplicação do Pogo Pin

Por que escolher a UPE?

Personalização e flexibilidade
Amostragem rápida = tempo de colocação no mercado mais rápido
Todos os conectores passam por rigorosos controlos de qualidade (inspecção de materiais recebidos, controlos de qualidade em curso, 100% de testes finais, rastreabilidade e conformidade)
Flexibilidade de controlo da qualidade orientada para o cliente
Colaboração QC em tempo real

Parâmetros de desempenho do conector Pogo Pin com molas

Nome das peças	Tabela de desempenho dos parâmetros
Material do cano	Brass. Berílio cobre. Fosfor bronze.
Material do êmbolo	Latão. Berílio cobre. Fósforo. Bronze.
Opções de Primavera	Aço inoxidável.
Requisitos de revestimento	Ouro-Au. Prata-Ag. Palladio-níquel.
Corrente nominal	1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
Voltagem nominal	DC 12V 24V
Resistência ao contacto	30 mΩ 50 mΩ Max. (quietude)
Teste de vida	50,000 ciclos Min. 1,000, 000 ciclos Máximo
Temperatura de refluxo.	265°, 4 a 5 segundos

Teste de fiabilidade do PIN POGO

Tipo de ensaio	Especificações
Força de retenção	A uma velocidade nominal de 500±50 ciclos por hora, mínimo 50.000 ciclos
Humidade	EIA-364-31, Método de ensaio II, Condição A: 90-95% RH a 40 °C ± 2 °C durante 96 horas
Resistência ao calor da solda	EIA-364-56, Procedimento 5, Nível 2: 265°C+10/-0°C durante 30-35 segundos
Spray de sal	EIA-364-26, Condição de ensaio B: solução salina a 5±1% a 35+1°C/-2°C durante 48 horas
Teste de força de mola	Procedimento de ensaio de força normal, 100 g±20 g à altura de trabalho
Duração de vida	EIA-364-17, Método de ensaio A, condição 4: 85°C ± 2°C durante 96 horas
Soldabilidade	EIA-364-52: Mergulhar em soldagem Sn/pb a 265±5°C, 60/40±5% durante 4,0-5,0 segundos
Resistência ao contacto	EIA-364-23: corrente de ensaio máxima de 100 mA, tensão máxima de 20 mV

Equipamento de ensaio

Mantemos um laboratório independente equipado com equipamentos experimentais, incluindo:

Máquina de ensaio da força de inserção
Projector bidimensional
Medidor de espessura
Máquina de inspecção automática
Teste de resistência ao isolamento
Máquina de polir amostras metalográficas
Teste de salinidade
Teste de elevação da temperatura de corrente
Instrumento de curva de tracção de carga
Testador ROHS
Teste de rugosidade
Teste de impedância elástica
Teste de vida

Vantagens competitivas da empresa UPE

Produção de alta tecnologia que utiliza técnicas de fabrico avançadas
Sistema de gestão sistemático que assegure a eficácia e a coerência
ISO 9001 Certificação que demonstra as normas internacionais de qualidade
Conformidade com a RoHS cumprimento das normas ambientais e de segurança
Tempo de desenvolvimento curto para prototipagem e produção mais rápidas
Preços competitivos e qualidade estável sem comprometer a fiabilidade

Métodos de pagamento

T/T (Transferência Bancária), PayPal, OCBC Bank

Recomendação: Use o PayPal para amostras (mais seguro), use o T/T para encomendas em massa (taxas mais baixas)

Tempos de entrega e detalhes do serviço

Tempo de entrega da amostra: 2-3 dias úteis de amostra de estoque / 5-7 dias úteis de amostra personalizada

Tempo de produção: 10-15 dias úteis

Mercados atendidos: América, Europa, Ásia, África do Sul

Prazo comercial: EXW

Opções de transporte: aéreo, marítimo, expresso

Serviços: Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos aceitos

Embalagem e transporte
