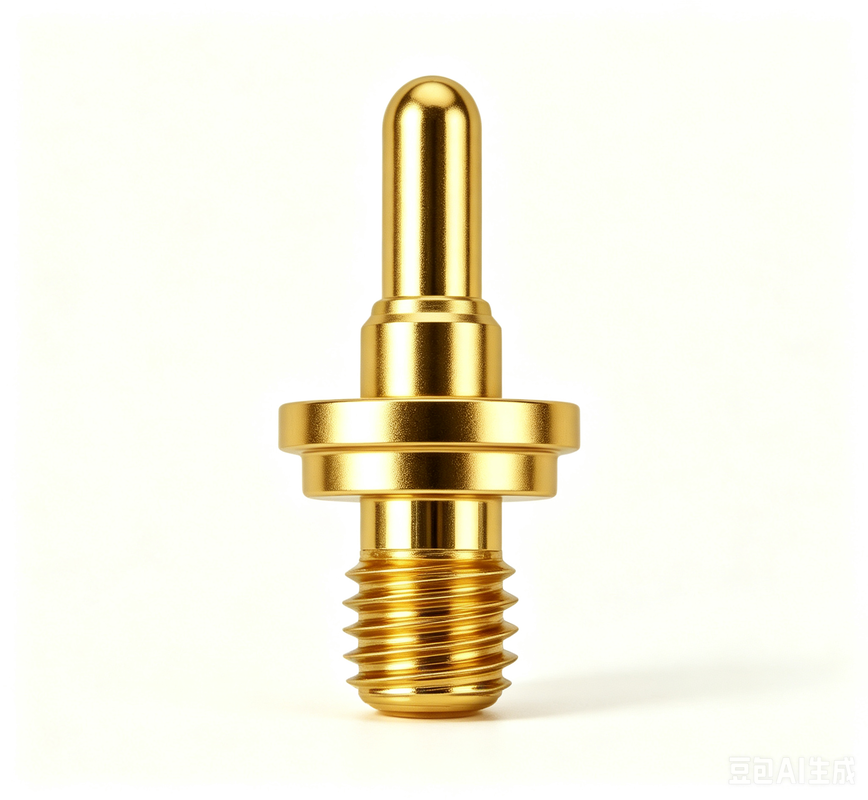

pino de contato elétrico de mola com rosca

Nome da marca:	UPE
Número do modelo:	rosca de parafuso Pogo Pin com mola
MOQ:	10.000
preço:	$0.1-$0.5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001

Nome:

Pino Pogo com rosca de parafuso com mola

Material:

Brasão C3604, SUS304

Atual:

Tensão:

12V

Vida mecânica:

50000 ciclos Min..

Resistência de contato:

50 mΩ Máximo na altura de trabalho

Temperatura operacional:

-40°C~+130°C em 24 horas.

Teste de pulverização de sal:

48 h

Habilidade da fonte:

50 KPCS/dia

Destacar:

mola com rosca

pino de contato elétrico de mola

Pin de pogo com garantia

Descrição do produto

Fios de parafuso de moagem de moagem de moagem de moagem de moagem

Serviço profissional de personalização de PIN POGO para várias formas e estruturas.Diferentes produtos e soluções de pinos de pogo concebidos de acordo com os requisitos do cliente.

Um Pogo Pin é um conector elétrico que estabelece ligações temporárias entre circuitos.compressão para manter um contacto fiável quando pressionado contra superfícies condutoras.

8 Tipos de estruturas exteriores

SMT:Boa estabilidade com design de fundo plano para fácil solda de placa de PCB
DIP:Pin de posicionamento evita desvio durante soldagem de PCB com posicionamento firme
Dupla Cabeça:Conexão bidireccional de placa para placa sem necessidade de solda
Ângulo direito:Desenho de cauda dobrada para otimização do espaço, pode ser soldado com fio
Copo de solda:Adequado para produtos de cabos com soldagem fácil de arame
Tipo de parafuso:Especificações especiais para atender às diversas necessidades dos clientes
Tipo de peça única:Capacidade de alta corrente com especificações personalizadas
Tipo de esfera:Capacidade de força lateral com requisitos personalizados

Opções de estrutura interna

Estrutura A: Pulsão com bisel oblíquo

Vantagens:Utilização convencional, impedância estável, longa vida útil

Aplicação:SMT e DIP Utilização regular

Precauções:Não pode exceder o limite de curso de funcionamento

Estrutura B: Fusor com projeto perfurado

Vantagens:Compressão máxima num espaço limitado

Aplicação:SMT e DIP Utilização regular

Precauções:Não pode exceder o limite de curso ou de corrente excessiva

Estrutura C: Pulsão com projeto plano

Vantagens:Facilidade de usinagem para estruturas espaciais

Aplicação:SMT e DIP Utilização regular

Precauções:Não pode exceder o limite de curso ou de corrente excessiva

Estrutura D: Barril com grânulos isolantes

Vantagens:Impedância estável para correntes superiores a 10 A

Aplicação:SMT e DIP Utilização regular

Precauções:Não pode exceder o limite de curso de funcionamento

Estrutura E: Compressão de dois lados

Vantagens:Economia de espaço, longa distância, grande contacto da placa de compressão

Aplicação:Estacionamento de bordo para bordo

Precauções:Não pode exceder o limite de curso de funcionamento

Estrutura F: Combinação de quatro peças

Vantagens:Alta suavidade de impressão, pequena deflexão do êmbolo, à prova de água, à prova de poeira, vida útil prolongada

Aplicação:Aplicações de alta corrente, alto desempenho, impermeáveis e à poeira

Estrutura G: compressão intermédia do eixo

Vantagens:Estrutura simples com alta capacidade de corrente

Aplicação:Usos de soldagem de alta corrente

Precauções:Não pode exceder o limite de curso de funcionamento

Estrutura H: contacto de compressão de esferas

Vantagens:Estrutura simples com fácil processamento

Aplicação:Aplicações de curvas de trabalho pequenas

Precauções:Não pode exceder o limite de curso de funcionamento

Áreas de aplicação

Por que escolher a UPE?

Personalização e flexibilidade:Soluções personalizadas para requisitos específicos
Amostragem rápida:Tempo de colocação no mercado mais rápido com prototipagem rápida
Controlo rigoroso da qualidade:Ensaios abrangentes, incluindo inspecção dos materiais recebidos, verificações em curso, ensaios finais de 100% e acompanhamento da conformidade
QC centrado no cliente:Processos flexíveis de controlo da qualidade
Colaboração de QC em tempo real:Apoio imediato ao controlo da qualidade

Parâmetros de desempenho

Componente	Opções materiais
Material do cano	Latão, Berílio de cobre, Fósforo de bronze
Material do êmbolo	Brass, Beryllium Copper, Phosphor Bronze, aço inoxidável
Opções de Primavera	Aço inoxidável, fio de música
Requisitos de revestimento	Ouro-Au, prata-Ag, paládio-níquel (Pd-Ni)
Corrente nominal	1A, 2A, 3A, 5A, 15A ou 30A (dependente da estrutura)
Voltagem nominal	DC 12V, 24V
Resistência ao contacto	30mΩ, 50mΩ no máximo.
Teste de vida	50,000 ciclos Min., 1,000, 000 ciclos Máximo
Temperatura de refluxo	265°, 4-5 segundos

Teste de fiabilidade

Tipo de ensaio	Especificações
Força de retenção	500±50 ciclos por hora, 50.000 ciclos no mínimo
Humidade	EIA-364-31, 90-95% RH a 40 °C ± 2 °C durante 96 horas
Resistência térmica da solda	EIA-364-56, 265°C+10/-0°C durante 30-35 segundos
Spray de sal	EIA-364-26, solução salina de 5±1% a 35+1°C/-2°C durante 48 horas
Teste de força de mola	100 g ± 20 g na altura de trabalho
Duração de vida	EIA-364-17, 85°C ± 2°C durante 96 horas
Soldabilidade	EIA-364-52, 265±5°C, 60/40±5% Sn/pb solda durante 4,0-5,0 segundos
Resistência ao contacto	EIA-364-23, corrente máxima de ensaio de 100 mA, tensão máxima de 20 mV

Equipamento de ensaio

Laboratório independente equipado com equipamento de ensaio completo, incluindo:

Máquina de ensaio da força de inserção
Projector bidimensional
Medidor de espessura
Máquina de inspecção automática
Teste de resistência ao isolamento
Máquina de polir amostras metalográficas
Teste de salinidade
Teste de elevação da temperatura de corrente
Instrumento de curva de tracção de carga
Testador ROHS
Teste de rugosidade
Teste de impedância elástica
Teste de vida

Vantagens competitivas

Produção de alta tecnologia:Técnicas de fabrico avançadas para uma qualidade superior
Gestão sistemática:Processos simplificados para garantir a eficiência e a coerência
Certificação ISO 9001:Normas internacionais de gestão da qualidade
Conformidade RoHS:Cumprir os regulamentos ambientais e de segurança
Tempo de desenvolvimento curto:Ciclos mais rápidos de prototipagem e produção
Preços competitivos e qualidade estável:Soluções fiáveis e rentáveis

Informações de encomenda

Métodos de pagamento:T/T (Transferência Bancária), PayPal, OCBC Bank

Recomendação:PayPal para amostras (mais seguro), T/T para encomendas a granel (taxas mais baixas)

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis / Amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 dias úteis

Mercados:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Opções de transporte:Aeroporto, Mar, Express

Serviços:Alta qualidade com preços razoáveis, serviços OEM, tamanhos, cores e desenhos personalizados
