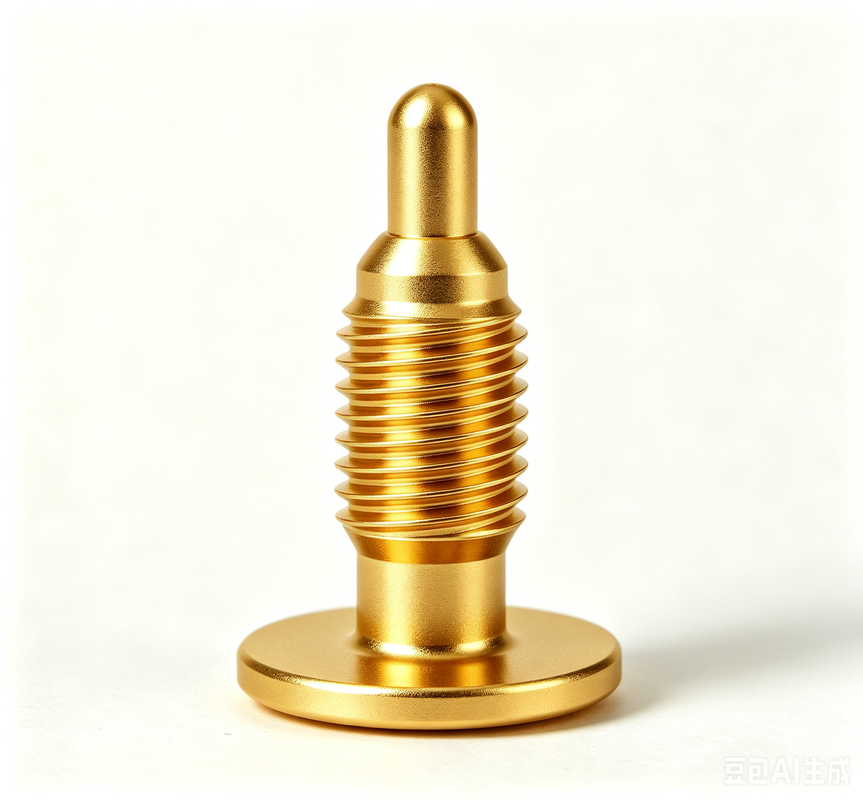

pino pogo de mola com banho de ouro tipo parafuso

Nome da marca:	UPE
Número do modelo:	Pin Pogo de cabeça dupla
MOQ:	10.000
preço:	$0.1-$0.5
Detalhes da embalagem:	Sacos do PE
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001

Nome:

pino pogo tipo parafuso

Material:

Brasão C3604, SUS304

Resistência de contato:

50 mΩ Máximo na altura de trabalho

Temperatura operacional:

-40°C~+130°C em 24 horas.

Teste de pulverização de sal:

48 h

Cor:

Amarelo

Habilidade da fonte:

50 KPCS/dia

Destacar:

pino pogo de banho de ouro tipo parafuso

pino pogo de mola com banho de ouro

Conector Pogo Pin Revestido em Ouro

Descrição do produto

Tipo de Parafuso com Pino Pogo com Banho de Ouro

Serviço profissional de personalização de PIN POGO com várias formas e pequenas estruturas disponíveis. Soluções personalizadas de alta corrente de 15A a 30A. Diferentes produtos e soluções de pino pogo projetados de acordo com os requisitos do cliente.

O que é um Pino Pogo?

Um Pino Pogo é um conector elétrico usado para estabelecer conexões temporárias entre dois circuitos. Ele consiste em um êmbolo com mola dentro de um barril, permitindo compressão e mantendo contato confiável quando pressionado contra superfícies condutoras.

Especificações Técnicas

Parâmetro	Especificação
Nome	Pino pogo tipo parafuso
Êmbolo	Latão C3604
Barril	Latão C3604
Mola	SUS304
Vida mecânica	50.000 ciclos Mín.
Resistência de contato	50mΩ Máx (PINO)
Temperatura de Operação	-40℃~+130℃ em 24 horas
Resistência ao Calor de Soldagem	260℃±5℃ 20s±2s
Teste de névoa salina	48H
Certificação	Compatível com ROHS ou REACH
Teste	Teste de 100% de circuito aberto e curto

Tipos de Estrutura Disponíveis

Altura total do PINO POGO padrão: 2,8 mm ~ 11,0 mm (excluindo o comprimento da cauda do pino pogo DIP)

SMT:Boa estabilidade com design de fundo plano para fácil soldagem na placa de PCB
DIP:Pino de posicionamento evita desvio durante a soldagem de PCB
Cabeça Dupla:Conexão flexível bidirecional placa a placa sem soldagem
Ângulo Reto:Cauda dobrada para otimização de espaço, pode ser soldada com fio
Copo de Solda:Adequado para produtos de cabo, fácil soldagem de fio
Tipo Parafuso:Especificações especiais para atender às diversas necessidades do cliente
Tipo de peça única:Alta capacidade de corrente com requisitos personalizados
Tipo de esfera:Capacidade de força lateral com opções personalizadas

Opções de Estrutura Interna

Estrutura A: Êmbolo com Chanfro Oblíquo

Vantagens:Uso convencional, impedância estável, longa vida útil

Aplicação:Uso regular SMT e DIP

Estrutura B: Êmbolo com Design Perfurado

Vantagens:Compressão máxima em espaço limitado

Aplicação:Uso regular SMT e DIP

Estrutura C: Êmbolo com Design Plano

Vantagens:Fácil usinagem para estruturas com restrição de espaço

Aplicação:Uso regular SMT e DIP

Estrutura D: Barril com Contas Isolantes

Vantagens:Impedância estável, adequado para correntes acima de 10A

Aplicação:Uso regular SMT e DIP

Estrutura E: Compressão Dupla Face

Vantagens:Economia de espaço, longa distância, grande contato com a placa de compressão

Aplicação:Acoplamento placa a placa

Estrutura F: Combinação de Quatro Peças

Vantagens:Alta suavidade de pressão, pequeno desvio do êmbolo, à prova d'água, à prova de poeira, vida útil estendida

Aplicação:Aplicações de alta corrente, alto desempenho, à prova d'água e à prova de poeira

Estrutura G: Compressão do Eixo Intermediário

Vantagens:Estrutura simples, alta capacidade de corrente

Aplicação:Uso de alta corrente de soldagem

Estrutura H: Contato de Compressão de Esfera

Vantagens:Estrutura simples, fácil processamento

Aplicação:Aplicações de pequeno curso de trabalho

Aplicações do Produto

Placas de PCB
Câmeras digitais / Produtos médicos / Cartuchos de impressora
Cabos de golfe / Veículos elétricos / Aplicações de telefonia
Desfibriladores cardíacos / Carregamento de carro / Purificadores de ar
Luminárias planas de LED / Lanternas de LED / Tablets / Laptops / PCs
Power banks / Produtos digitais / Pequenas aplicações elétricas domésticas
Produtos de carregamento / Produtos de transmissão de sinal

Por que escolher UPE?

Personalização e Flexibilidade:Soluções personalizadas para requisitos específicos
Amostras Rápidas:Tempo de chegada ao mercado mais rápido com prototipagem rápida
Verificações de Qualidade Rigorosas:Testes abrangentes durante toda a produção
Flexibilidade de CQ Focado no Cliente:Processos de controle de qualidade adaptáveis
Colaboração de CQ em Tempo Real:Monitoramento contínuo da qualidade e feedback

Parâmetros de Desempenho

Componente	Opções de Material
Material do Barril	Latão, Cobre-berílio, Bronze fosforoso
Material do Êmbolo	Latão, Cobre-berílio, Bronze fosforoso, Aço inoxidável
Opções de Mola	Aço inoxidável, Fio de música
Requisitos de Revestimento	Ouro-Au, Prata-Ag, Paládio-Níquel (Pd-Ni)
Corrente Nominal	1A, 2A, 3A, 5A, 15A ou 30A (diferentes estruturas)
Tensão Nominal	CC 12V, 24V
Resistência de Contato	30mΩ, 50mΩ Máx. (em repouso)
Teste de Vida	50.000 ciclos Mín., 1.000.000 ciclos Máx.
Temperatura de Refluxo	265°, 4~5 segundos

Testes de Confiabilidade

Tipo de Teste	Especificação
Força de Retenção	50.000 ciclos no mínimo a 500±50 ciclos por hora
Umidade	90-95% UR a 40℃±2℃ por 96 horas
Resistência ao Calor de Solda	265℃+10/-0℃ por 30-35 segundos
Névoa Salina	Solução salina a 5±1% a 35+1℃/-2℃ por 48 horas
Teste de Força da Mola	100g±20g na altura de trabalho
Vida em Temperatura	85℃±2℃ por 96 horas
Soldabilidade	265±5℃, solda Sn/pb a 60/40±5% por 4,0-5,0 segundos
Resistência de Contato	Corrente de teste: 100 mA máx., Tensão: 20 mV máx.

Equipamentos de Teste

Laboratório independente equipado com equipamentos de teste abrangentes, incluindo:

Máquina de teste de força de inserção
Projetor bidimensional
Medidor de espessura
Máquina de inspeção automática
Testador de Resistência de Isolamento
Máquina de polimento de amostras metalográficas
Testador de névoa salina
Testador de aumento de temperatura de corrente
Instrumento de curva de curso de carga
Testador ROHS
Testador de rugosidade
Testador de impedância elástica
Testador de vida

Vantagens Competitivas

Produção de Alta Tecnologia:Técnicas de fabricação avançadas para qualidade superior
Sistema de Gerenciamento Sistemático:Processos otimizados para eficiência e consistência
Certificação ISO 9001:Compromisso com padrões internacionais de qualidade
Conformidade RoHS:Atende aos regulamentos ambientais e de segurança
Curto Prazo de Desenvolvimento:Prototipagem e ciclos de produção mais rápidos
Preços Competitivos e Qualidade Estável:Soluções econômicas sem comprometer a confiabilidade

Informações de Pedido

Métodos de Pagamento

T/T (Transferência Bancária)
PayPal
OCBC Bank

Recomendação:PayPal para amostras (mais seguro), T/T para pedidos em massa (taxas mais baixas)

Prazos de Entrega

Prazo de entrega de amostra:Amostra em estoque 2-3 dias úteis / Amostra personalizada 5-7 dias úteis
Prazo de entrega de produção:10-15 dias úteis

Termos de Comércio

Mercados:América, Europa, Ásia, África do Sul
Termo de Comércio:EXW
Frete:Aéreo, Marítimo, Expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, tamanhos, cores e designs personalizados disponíveis
