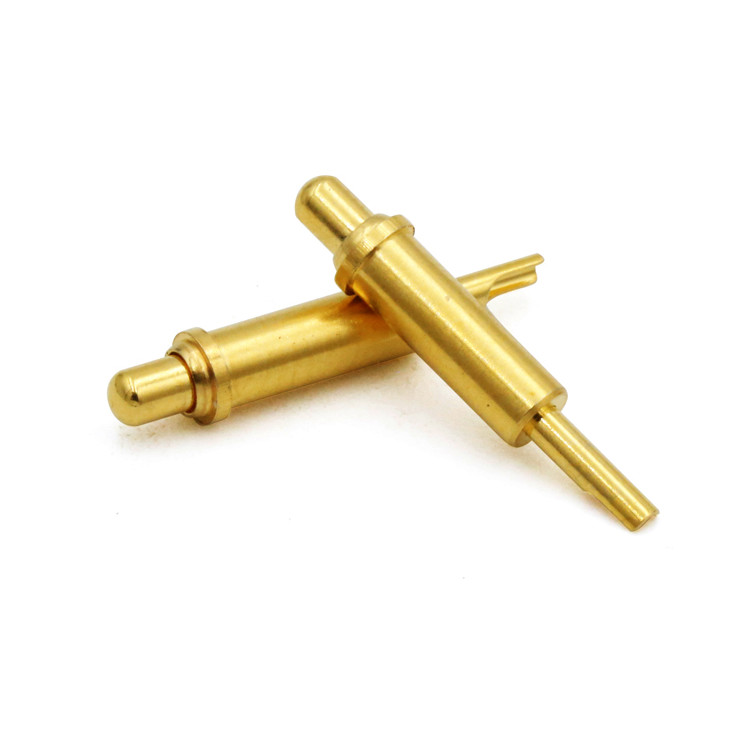

Fabricante de pinos de Pogo de contato de Primavera.
A UPE fornece um serviço profissional de personalização de PIN POGO, personalizado de várias formas está disponível, estrutura pequena.Diferentes produtos e soluções de pin de pogo podem ser concebidos de acordo com diferentes necessidades do cliente.
Um Pogo Pin é um tipo de conector elétrico usado para estabelecer uma conexão temporária entre dois circuitos.com um comprimento de onda superior a 50 mm,.
De acordo com diferentes requisitos do cliente, temos 8 tipos Estrutura Exterior POGO PIN para os clientes escolher, para o PIN POGO padrão, UPE projetado a altura total do produto é de 2,8 mm ~ 11.0 mm ((a altura total não inclui o comprimento da cauda do pin DIP).
TA seguir estão indicados 8 tipos de estruturas para referência e selecção:
SMT:Boa estabilidade, o fundo do barril é um design de fundo plano, que é fácil de soldar na placa de PCB

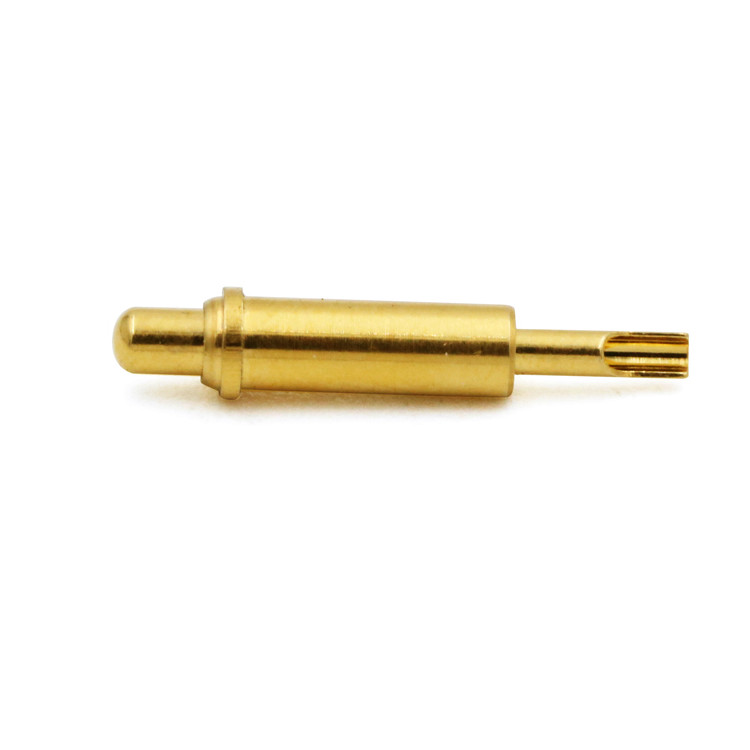

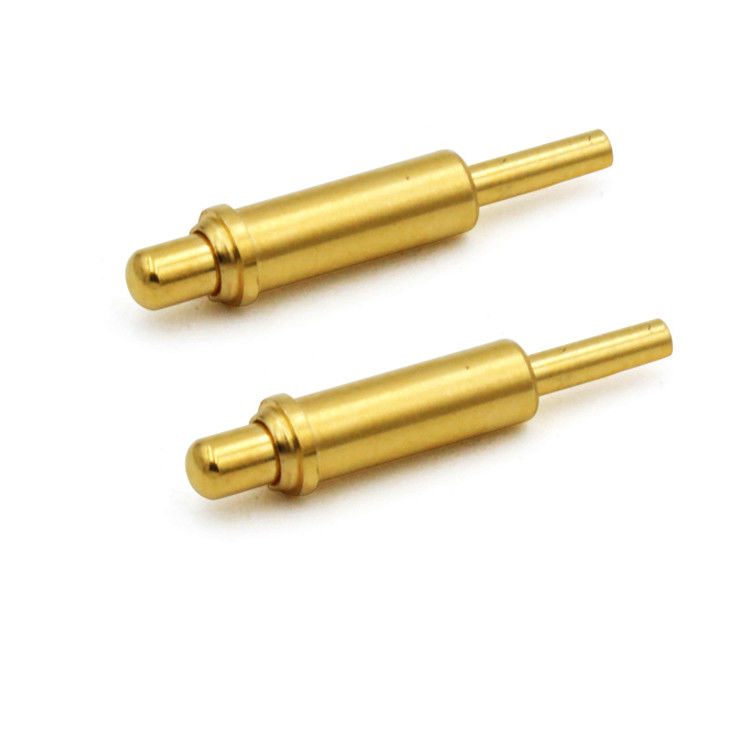

DIP:Há um alfinete de posicionamento na cauda do barril.
Soldadura.
Dupla Cabeça:O projeto do Pogo pin de cabeça dupla fornece aos designers mais flexibilidade no bidirecional da placa para a placa
Conexão, o alfinete de cabeça dupla não precisa ser soldado.
Ângulo reto: A cauda do Pogo Pin é dobrada, proporcionando aos designers mais opções no uso do espaço, a cauda também pode ser soldado com fio.
Taça Soler:Adequado para produtos de cabo, fácil de soldar com fio
Tipo de parafuso:Os produtos com especificações especiais podem atender às diferentes necessidades dos clientes, e pode ser personalizado de acordo com as necessidades
de clientes.
Tipo de uma peçae:Pode passar grandes correntes, ser personalizado de acordo com os requisitos do cliente e atender às diferentes necessidades do cliente.
Tipo de esfera:A força lateral está disponível e pode ser personalizada de acordo com os requisitos do cliente para atender às diferentes necessidades do cliente.
UPE Pogo Pin Estrutura interna de acordo com os requisitos do cliente para combinar com um adequado
A. EstruturaDescrição:Pulsão para esquema oblíquo
Estruturaisvantagens:Utilização convencional, estabilidade da impedância, longa vida útil
Aplicaçãométodo:SMT e DIP Utilização regular
Utilização da estruturaPrecauções:Não pode exceder o curso de trabalho limite
B.Descrição da estrutura:Pulsão para perfuração
Vantagens estruturais:
Em um espaço limitado, o êmbolo pode realizar a compressão máxima.
Método de aplicação: SMT e DIP Uso regular
Precauções de utilização da estrutura:Não pode exceder o curso e a corrente limite de utilização excessiva
C. EstruturaDescrição:De potência não superior a 10 kW
Estruturaisvantagens:Torcer é fácil de mecanizar, para estrutura espacial baseada em A & B
Aplicaçãométodo:SMT e DIP Utilização regular
Utilização da estruturaprecauções:Não pode exceder o curso e a corrente limite de utilização excessiva
D. EstruturaDescrição:Adição de barril interiorde borracha,
Estruturaisvantagens:A impedância é mais estável, adequada para uso de corrente acima de 10A
Aplicaçãométodo:SMT e DIP Utilização regular
Utilização da estruturaprecauções:Não pode exceder o limitecurso de trabalho
E. EstruturaDescrição:Ambos os lados do êmboloPode ser comprimido
Estruturaisvantagens:Poupar espaço da estrutura,longa distância, grandeplaca de compressão paraContacto com o conselho
Aplicaçãométodo:Estacionamento de bordo para bordo
Utilização da estruturaprecauções:Não pode exceder o limitecurso de trabalho
F. EstruturaReDescrição:Combinação de quatro peças
EstruturaisVantagens: Alta suavidade da prensa, pequena deflexão do êmbolo, à prova de água e poeira. A vida útil é relativamente mais longa. A sobrepressão não causará falha do produto.
Aplicaçãométodo:Alta corrente, alto desempenho, à prova de água e poeira
GEstruturaDescrição:Compressão do eixo intermediário
Estruturaisvantagens:Estrutura simples, pode passar alta corrente.
Aplicaçãométodo:Soldadura de alta corrente
Utilização da estruturaprecauções:Não pode exceder o curso de trabalho limite
H.Descrição da estrutura:Contacto de compressão de esferas
Estruturaisvantagens:Estrutura simples e fácil processamento
Aplicaçãométodo:Utilização de um pequeno curso de trabalho
Utilização da estruturaprecauções:
Não pode exceder o curso de trabalho limite
As áreas de aplicação do Pogo Pin são:
Por que os clientes escolhem a UPE?
1.Personalização e flexibilidade
2.Exemplos rápidos = Tempo de comercialização mais rápido
3Cada conector passa por rigorosos controlos de qualidade.Inspecção de materiais recebidos.Controles de qualidade em curso,100% de testes finais,Traçabilidade e conformidade)
4.Flexibilidade de controlo da qualidade orientada para o cliente
5. Colaboração QC em tempo real
Desempenho dos parâmetros do Pogo Pin Connector com molas
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
Temperatura de refluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C ± 2°C Humidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°C durante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°C durante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
TeEquipamento de punção:
Temos um laboratório independente e equipado com equipamentos experimentais relevantes, tais como:
Máquina de ensaio de força de inserção,Projector bidimensional,Medidor de espessura,Máquina de inspecção automática,Teste de resistência ao isolamento
Máquina de polir amostras metalográficas,Teste de salinidade,Teste de aumento da temperatura de corrente,Instrumento de curva de tração de carga,Máquina de inspecção automática,Testador ROHS,Teste de rugosidade,Teste de impedância elástica,Teste de vida, etc.
Vantagens competitivas da UPE:
1Produção de alta tecnologia
Utiliza técnicas de fabricação avançadas para uma qualidade superior do produto.
2Sistema de Gestão Sistemática
Os processos simplificados asseguram a eficiência e a coerência na produção.
3Certificação ISO 9001
Demonstra o seu compromisso com as normas internacionais de gestão da qualidade.
4. Conformidade RoHS
Todos os produtos cumprem os regulamentos de restrição de substâncias perigosas (RoHS), garantindo padrões ambientais e de segurança.
5- Tempo de desenvolvimento curto
Prototipos e ciclos de produção mais rápidos, permitindo uma entrega mais rápida ao mercado.
6Preços competitivos e qualidade estável
Soluções rentáveis sem comprometer a fiabilidade.
Forma de pagamento:
T/T (Transferência Bancária), PayPal, OCBC Bank
Recomendação:
Use o PayPal para obter amostras (mais seguro).
Use T/T para encomendas em massa (taxas mais baixas).
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
Embalagem e transporte
