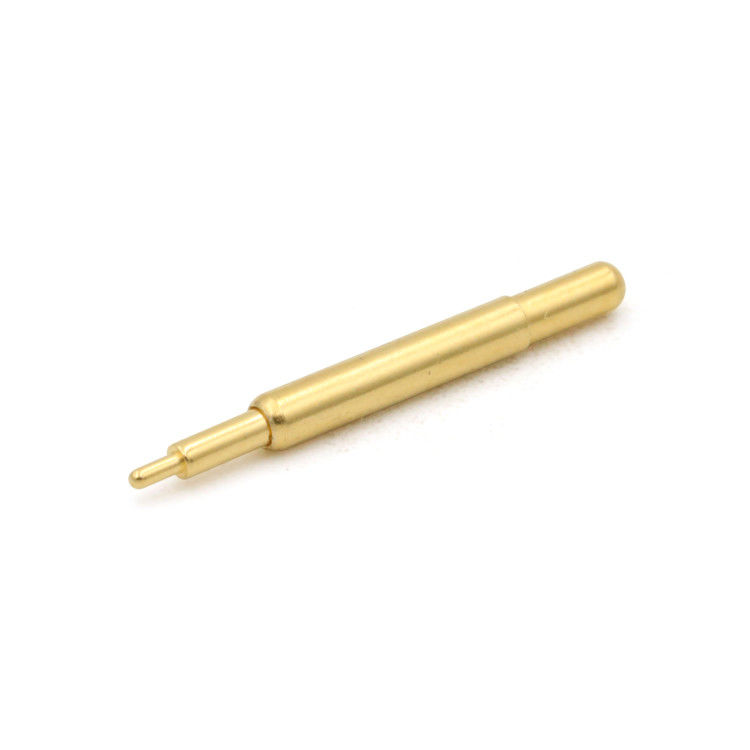

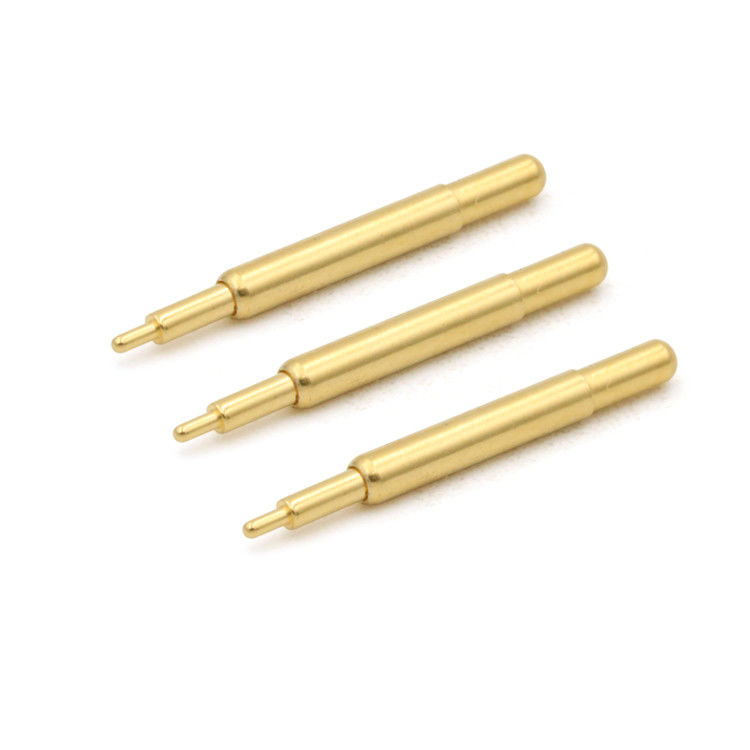

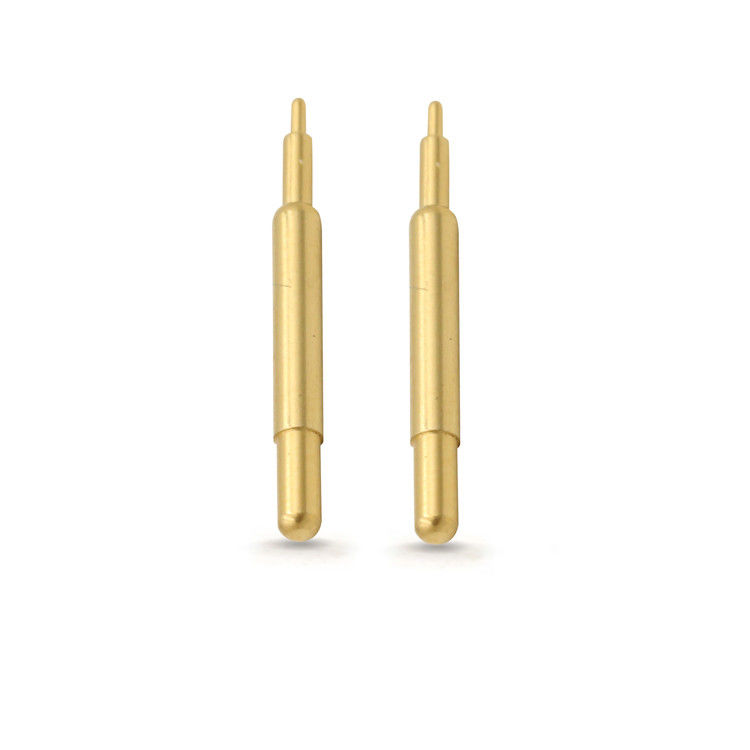

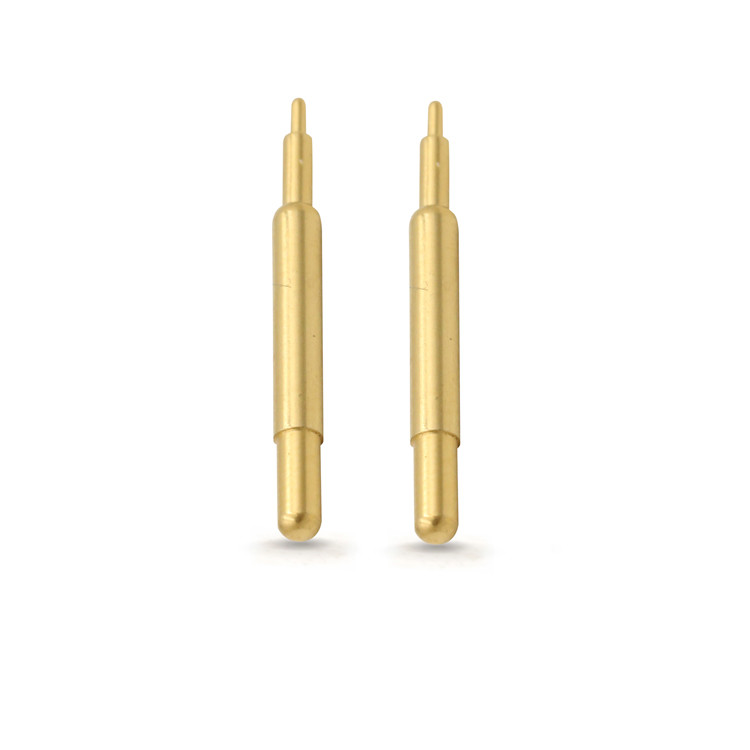

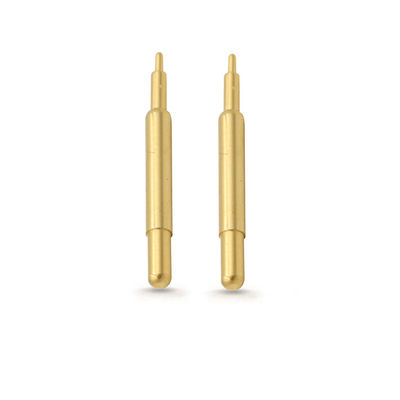

Pins de pó de bronze personalizados com duas cabeças, com duas pontas de pó de mola.
Um Pogo Pin é um tipo de conector elétrico usado para estabelecer uma conexão temporária entre dois circuitos.com um comprimento de onda superior a 50 mm,.
Vantagens da estrutura de pinos de pogo de cabeça dupla:A ligação duplo-cabeça-dobro-movimento proporciona aos projetistas uma maior flexibilidade espacial nas ligações entre placas.
De acordo com diferentes requisitos do cliente, temos 8 tipos Estrutura Exterior POGO PIN para os clientes escolher, para o PIN POGO padrão, UPE projetado a altura total do produto é de 2,8 mm ~ 11.0 mm ((a altura total não inclui o comprimento da cauda do pin DIP).
TA seguir estão indicados 8 tipos de estruturas para referência e selecção:
SMT:Boa estabilidade, o fundo do barril é um design de fundo plano, que é fácil de soldar na placa de PCB
DIP:Há um alfinete de posicionamento na cauda do barril.
Soldadura.
Dupla Cabeça:O projeto do Pogo pin de cabeça dupla fornece aos designers mais flexibilidade no bidirecional da placa para a placa
Conexão, o alfinete de cabeça dupla não precisa ser soldado.
Ângulo reto: A cauda do Pogo Pin é dobrada, proporcionando aos designers mais opções no uso do espaço, a cauda também pode ser soldado com fio.
Taça Soler:Adequado para produtos de cabo, fácil de soldar com fio
Tipo de parafuso:Os produtos com especificações especiais podem atender às diferentes necessidades dos clientes, e pode ser personalizado de acordo com as necessidades
de clientes.
Tipo de uma peçae:Pode passar grandes correntes, ser personalizado de acordo com os requisitos do cliente e atender às diferentes necessidades do cliente.
Tipo de esfera:A força lateral está disponível e pode ser personalizada de acordo com os requisitos do cliente para atender às diferentes necessidades do cliente.
As áreas de aplicação do Pogo Pin são:
1Equipamento industrial, máquinas triproof, equipamento de comunicação,Equipamento médico, equipamento terminal portátil;
2Dispositivos portáteis inteligentes, educação inteligente, dispositivos de posicionamento inteligente, brinquedo inteligente
3- Eletrónica de consumo, tablets, carregamento partilhado,Fones de ouvido Bluetooth TWS, cigarros eletrónicos
Por que os clientes escolhem a UPE?
1Serviço de personalização profissional do Pogo Pin
Os diferentes produtos e soluções podem ser concebidos de acordo com as diferentes necessidades dos clientes
2Capacidade de produção rápida de amostras
Produto padrão 2-3 dias amostra, nova amostra personalizada 7 dias úteis, produto de abertura de molde 12 dias
3- Sistema rigoroso de controlo de qualidade
O conceito de qualidade passa em primeiro lugar por todo o processo de produção e inspeção e controla rigorosamente cada processo para garantir a qualidade da satisfação do cliente.
4- Processamento com componentes importados
Um pequeno número de eixos de agulha são usinados a partir de tornos de precisão importados, e a maioria dos eixos de agulha é feita de estampagem a frio importada para maior estabilidade.
5Equipamento de ensaio de alta precisão
Fornecer testes precisos e precisos para melhorar continuamente a qualidade do produto
6Procedimentos razoáveis de controlo dos custos
Economização de custos, eliminação de desperdícios, otimização de processos e destaque para a competitividade dos custos
7Normas ambientais dos produtos
O produto cumpre a norma ROHS da UE e atende aos requisitos do halógeno
Lista de parâmetros do Pogo Pin:
|
Nome
|
Pinhas de pógo de cabeça dupla
|
|
Pulsão
|
Brass C3604, revestimento de 5U" Min Au sobre 60~100U" Ni min.
|
|
Barril
|
Brass C3604, revestimento de 5U" Min Au sobre 60~100U" Ni min.
|
|
Primavera
|
SUS304
|
|
Vida útil mecânica
|
30000 ciclos Min..
|
|
Corrente
|
2A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50m Max (PIN).
|
|
Temperatura de funcionamento
|
-40°C~+130°C dentro de 24 horas.
|
|
Resistência à Venda
|
260°C±5°C 20s±2s
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
TeEquipamento de punção:
Temos um laboratório independente e equipado com equipamentos experimentais relevantes, tais como:
Máquina de ensaio de força de inserção,Projector bidimensional,Medidor de espessura,Máquina de inspecção automática,Teste de resistência ao isolamento
Máquina de polir amostras metalográficas,Teste de salinidade,Teste de aumento da temperatura de corrente,Instrumento de curva de tração de carga,Máquina de inspecção automática,Testador ROHS,Teste de rugosidade,Teste de impedância elástica,Teste de vida, etc.
