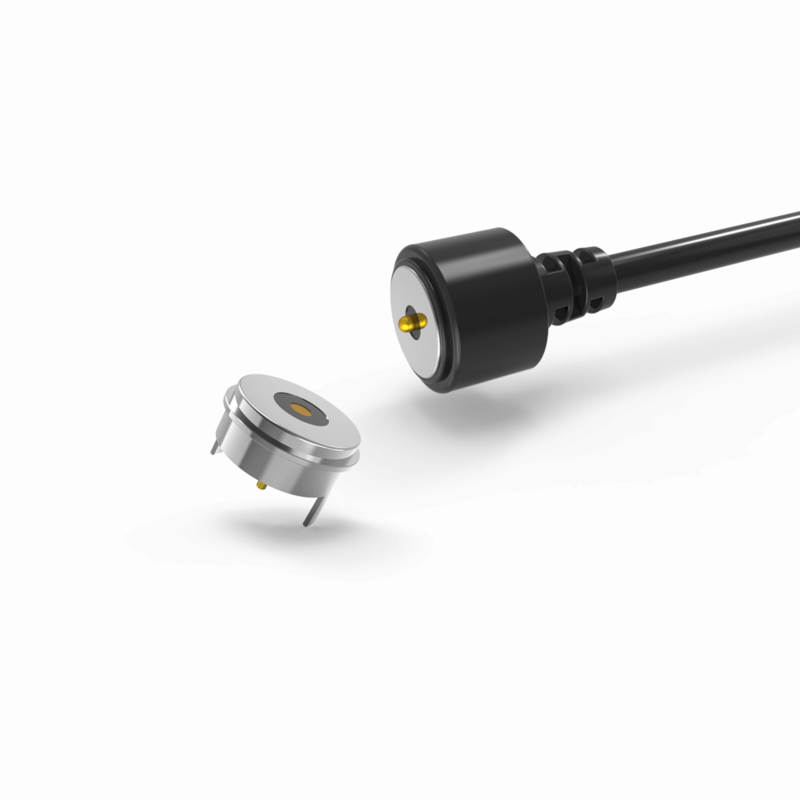

Fabricação de conectores de cabo magnético de alta qualidade para eletrodomésticos

Fabricação de conectores de cabo magnético de alta qualidade para eletrodomésticos, o conector de cabo magnético tem a vantagem de adsorção automática, fácil de operar. O pino pogo tem boa condutividade elétrica, não sendo facilmente corroído em um ambiente severo.

A UPE é um fabricante profissional de conectores magnéticos personalizados, nosso design sempre atende às diferentes necessidades dos clientes, o conector magnético é amplamente utilizado para equipamentos médicos, equipamentos sem fio, dispositivos inteligentes e casa inteligente, equipamentos de comunicação de dados, equipamentos de telecomunicações, automação e equipamentos industriais, equipamentos audiovisuais e assim por diante.

A UPE está equipada com tecnologia avançada e técnicas de produção modernas. Somos certificados ISO9001 e ISO14001, garantindo que todos os nossos produtos estejam em conformidade com os padrões ambientais RoHS da UE.

Para garantir qualidade superior, adquirimos matérias-primas chave de Taiwan e Japão. Com anos de experiência em produção,

um sistema de gerenciamento otimizado e uma equipe de profissionais qualificados e experientes, oferecemos componentes eletrônicos de alto desempenho a preços competitivos.

Conector de cabo magnético macho:

...Materiais:
Pino Pogo: Latão (Revestimento do Êmbolo e Barril 5U" Min Au sobre 60~100U"Ni);
Carcaça: preto HTN+30%GF UL94 V-0;
Ímã: NdFeB N52 Revestimento Ni;
Cabo: preto OD 3.5*2C(TC65*0.08),
Jaqueta do fio: preto TPE 80A .
Jaqueta do conector: preto TPE 80A..
...Mecânico:
Força da mola: 70g±20g, a 1,0 mm de curso de trabalho.
Curso total: 1,2 mm.
Vida mecânica: 10000 ciclos Min..
...Elétrico:
Tensão: 12 V.
Corrente: 3A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48 H.

Conector magnético fêmea:

..Materiais:
PINr: C6801 sem chumbo, revestimento 5U" Min Au sobre 60~100U"Ni;
Carcaça: Preto HTN+30%GF UL94 V-0 ;
Concha: C6801 sem chumbo Revestimento Ni;
Ímã: NdFeB N52 Revestimento Ni
....Elétrico:
Tensão: 12,0 V.
Corrente: 3,0A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48H.
… Descrição da aplicação do produto (não se limita ao seguinte):
1. Soldagem de placa PCB plug-in;
2. Formação e encapsulamento após soldagem de fios;
3. Um terminal de transferência dessa placa PCB pode ser adicionado;
4. Moldagem por injeção de molde embutível;
5. Os fios podem ser colados diretamente.

 Atenção:
1. O ímã usa material NdFeB, ele pode manter a força magnética para sempre (exceto alta temperatura, quebrado, conexão do mesmo polo)

2. O ímã existe interferência de campo magnético

3. Pode projetar proteção contra curto-circuito

Como funcionam os conectores magnéticos?

. Ambos os lados se conectam magneticamente quando colocados próximos um do outro
. A luz na parte traseira do plugue indica que a energia está fluindo
. Quando os lados são separados, o fluxo de energia para imediatamente
. Eles evitam curtos-circuitos, pois os conectores se repelem e, se atraem, é nas partes isoladas (pois ambos os conectores liberam o mesmo polo magnético)

Parâmetro dos conectores de cabo magnético de 2 pinos circulares:

Desenho técnico do conector de cabo magnético macho de 2 pinos circulares

Desenho técnico do conector magnético fêmea de 2 pinos circulares

Recomendado layout de pcb

Vantagens do conector magnético:

1) Experiência de conexão de adsorção automática; Operação fácil;

2) Usa uma interface magnética para remover o dispositivo mais facilmente.

3) Ciclo de vida alto. Suporta 50.000-300.000 tempos de reconexão;

4) É fácil personalizar o design à prova d'água, a fêmea pode ser à prova de poeira e à prova d'água (IP68);

5) Suporta alta corrente (3A-20A), recarga mais rápida;

6) Excelente classificação de corrosão (48H-120H) atende aos ambientes agressivos；

7) Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;

8) Posicionamento do ímã, uso de ímãs e estrutura para proteção de circuito duplo, alcançando a distinção da direção (É orientado ao usuário e fácil de usar)

9) Excelente interface de escalabilidade, pode ser alcançada (Power Signal Video Audio Jack Etc);

10) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;

11) Fornece uma transmissão de sinal de RF alta e confiável. Nosso conector é USB 2.0

As áreas de aplicação do produto são:

1.Dispositivos vestíveis, equipamentos de posicionamento inteligente, pulseiras inteligentes infantis, smartwatches, telefones celulares vestíveis, fones de ouvido Bluetooth, etc.) cabo de dados, cabo de carregamento, conexão de extremidade de fio de tira magnética

2. Equipamentos médicos, equipamentos sem fio, equipamentos de comunicação de dados, equipamentos de telecomunicações, automação e equipamentos industriais, equipamentos audiovisuais

3. Aviação, eletrônica aeroespacial, comunicação militar

4. Automotivo, navegação automotiva, equipamentos de teste e medição

5. Eletrônicos de consumo (telefones celulares, tablets, fones de ouvido Bluetooth, câmeras, relógios, produtos eletrônicos de consumo portáteis e muitos outros campos eletrônicos.)

Por que os clientes escolhem a UPE?

1. Serviço de personalização profissional

2. Capacidade de produção de amostras rápidas

3. Sistema de controle de qualidade rigoroso

4. Processamento com componentes importados

5. Equipamentos de teste de alta precisão

6. Procedimentos razoáveis ​​de controle de custos

7. Padrões ambientais do produto.

Como encomendar conectores de cabo magnético da UPE

Etapa 1: Envie seus requisitos
Forneça estes detalhes principais:

✅Tipo de conector: por exemplo, apenas carregamento, dados+energia (USB-C/HDMI), pino pogo, híbrido

✅Quantidade: Volume anual estimado (por exemplo, 50 mil unidades/ano)

✅Necessidades de personalização:
.Forma/tamanho (por exemplo, circular Ø5mm, em ângulo reto)
.Classificação de corrente (por exemplo, carregamento rápido de 8A)

.Classificação IP (por exemplo, IPX8 à prova d'água)

.Tipo de sinal (por exemplo, USB 2.0 + alimentação de 12V)
Estética (cor, marca, acabamento da superfície)

✅Especificações técnicas: Tensão de operação, ciclos de acoplamento, faixa de temperatura de operação

Etapa 2: Cotação e acordo
A UPE fornece:
.Preços unitários (descontos por volume para pedidos de 5 mil+)
.Prazo de entrega (prototipagem + produção em massa)
.Condições de pagamento (por exemplo, 50% de depósito, 50% antes do envio)

Finalizar: MOQ, cronograma de entrega, embalagem

Etapa 3: Confirmar pedido e pagar
Assine um PO ou acordo de pedido formal

Pague com segurança via:
.Transferência bancária (SWIFT/TT)
.PayPal
.Carta de crédito (para pedidos em massa)

Etapa 4: Produção e envio
✅Prototipagem: 5-7 dias (aprovação da amostra antes da produção em massa)

✅Produção em massa: 15-20 dias (dimensionamento flexível)

Envio:
.EXW
.Logística rastreável (DHL, FedEx, frete marítimo)

Etapa 5: Garantia de qualidade
✅Pré-envio: A UPE fornece relatórios de controle de qualidade (testes IP, verificações de continuidade)

✅Pós-entrega: Inspecione para:
.Precisão dimensional
.Desempenho de sinal/energia
.Consistência do acabamento

Prazo de pagamento:

50% de depósito (pago antecipadamente): Cobre os custos de produção (materiais, mão de obra).

50% de saldo (pago antes do envio): Garante o controle de qualidade e o compromisso de ambas as partes.

Método de pagamento:

T/T (Transferência bancária), PayPal, Banco OCBC

Recomendação:

Use o PayPal para amostras (mais seguro).

Use T/T para pedidos em massa (taxas mais baixas).

Envio

Qualquer dúvida, por favor envie para union@upetech.net
