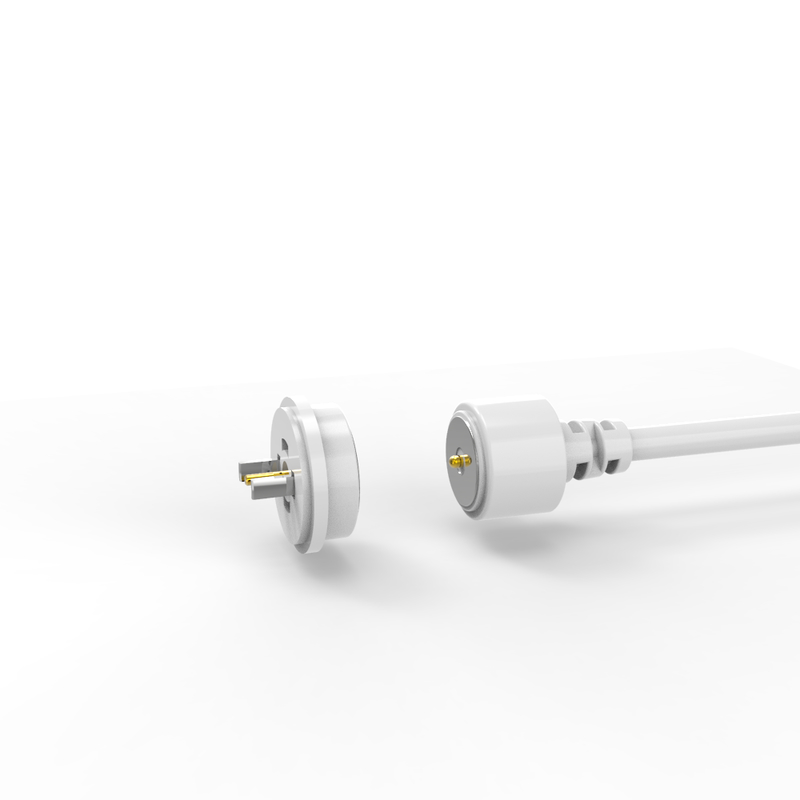

Conector de cabo de carregamento magnético branco redondo para copo de água inteligente

Conector de cabo de carregamento magnético branco redondo para copo de água inteligente, conector de cabo magnético têm a vantagem de adsorção automática, fácil de operar.Os pinos têm uma boa condutividade elétrica, não é facilmente corroído num ambiente severo.

UPE é um fabricante profissional de conector magnético personalizado, nosso projeto sempre atende a diferentes necessidades dos clientes, o conector magnético é amplamente utilizado para equipamentos médicos,Equipamento sem fio"Dispositivos inteligentes e casas inteligentes, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual, etc.

Desde a sua fundação em 2013, a UPE tem-se comprometido com a missão principal, soluções inovadoras, fornecendo um serviço excepcional ou revolucionando a indústria.O que começou como uma pequena startup tornou-se um nome confiável em POGO PIN CONNECTOR e conector magnético, graças à nossa dedicação à excelência, satisfação do cliente e inovação contínua.

Conector de cabo magnético masculino:

...Materiais:
Pogo Pin: latão ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Capa: LCP branco + 30%GF UL94 V-0;
Magnético:NdFeB N52 Ni revestido;
Cable: Branco OD 3,5*2C ((TC65*0,08),
Capa de arame: TPE branco 80A.
Capa de ligação: TPE branco 80A.
Mecânico:
Força da mola: 70g±20g, a 1.0mm de estoril de trabalho.
A cegonha:1.2mm.
Duração de vida mecânica: 10000 ciclos min.
...Eletricidade:
Voltagem: 12 V.
Corrente: 3A
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de sal: 48 horas.

Conector magnético feminino:

Materiais:
PINr:C6801 livre de chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Revestimento: branco LCP+30%GF UL94 V-0;
Concha: C6801 não com chumbo, revestimento de Ni;
Magnético: NdFeB N52 Revestimento Ni
...Eletricidade:
Voltagem:12.0 V.
Corrente: 3,0 A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48H.
... Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

Atenção:
1.O ímã usa material NdFeB, pode manter a força magnética para sempre (exceto alta temperatura, quebrada, ligação do mesmo pólo)

2. Magnetismo existem interferências do campo magnético

3.Pode conceber protecção contra curto-circuito

Como funcionam os conectores magnéticos?

. Ambos os lados conectam magneticamente quando colocados na proximidade um do outro
A luz na parte de trás da tomada indica que a energia está a fluir.
Quando os lados são separados, o fluxo de energia pára imediatamente.
.Evitam curto-circuitos como os conectores repelem uns aos outros, e se eles atraem é nas partes isoladas (como ambos os conectores liberar o mesmo pólo magnético)

Parâmetro dos conectores de cabo magnético circular de 2 pines:

Desenho técnico do conector do cabo magnético masculino circular de 2 pin

Desenho técnico do conector magnético feminino circular 2Pin

ReLayout de PCB recomendado

Vantagens do conector magnético:

1)Experiência de ligação de adsorção automática; operação fácil;

2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.

3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de reconexão;

4) É fácil de personalizar o design à prova d'água, a fêmea pode alcançar à prova de poeira e à prova d'água (IP68);

5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;

6)Excelente classificação de corrosão (48H-120H) atende aos ambientes adversos;

7)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;

8)Posicionamento, utilização e estrutura dos ímãs para proteger o circuito duploa direcção ((É orientada para o utilizador e fácil de usar)

9)Excelente interfaz de escalabilidade,Pode ser alcançada ((Power Signal Video Audio Jack Etc);

10) Tempo de desenvolvimento curto, molde de baixo custo para personalização;

11) Fornecer uma transmissão confiável de sinal de alta RF.0
