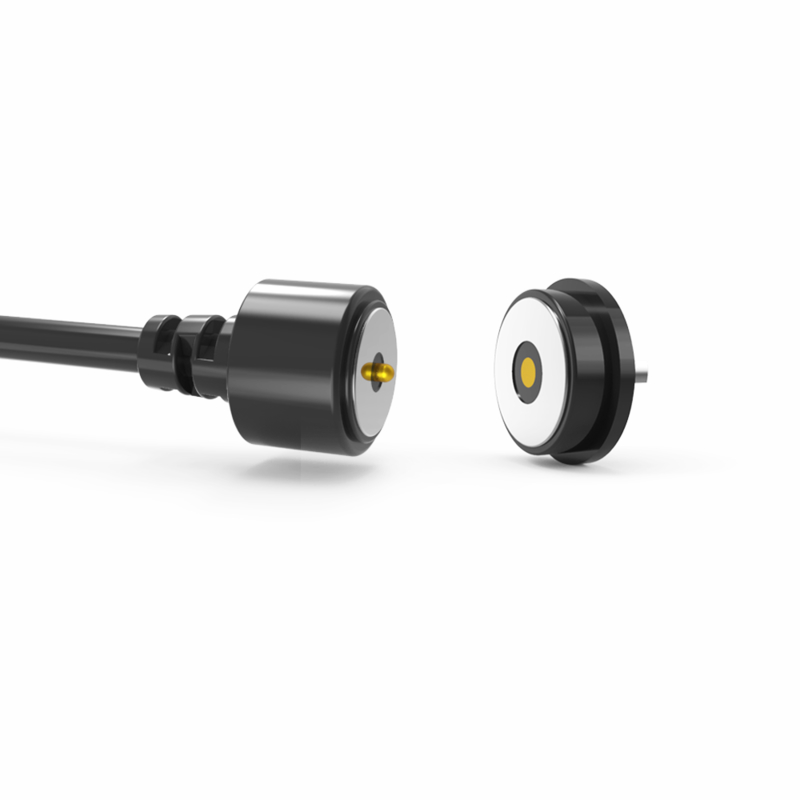

Conectores redondos com cabo de alimentação magnético para dispositivo de patrulha de ronda

Conectores de cabo de alimentação magnéticos redondos para dispositivos de patrulha de ronda de guarda, o conector de cabo magnético tem a vantagem da adsorção automática, fácil de operar. O pino pogo tem boa condutividade elétrica, não sendo facilmente corroído em ambientes severos.

A UPE é um fabricante profissional de conectores magnéticos personalizados, nosso design sempre atende às diferentes necessidades dos clientes, o conector magnético é amplamente utilizado para equipamentos médicos, equipamentos sem fio, dispositivos inteligentes e casa inteligente, equipamentos de comunicação de dados, equipamentos de telecomunicações, automação e equipamentos industriais, equipamentos audiovisuais e assim por diante.

Conector de cabo magnético macho:

...Materiais:
Pino Pogo: Latão (Plunger & Barrel com revestimento 5U" Min Au sobre 60~100U"Ni);
Carcaça: preto HTN+30%GF UL94 V-0;
Ímã: NdFeB N52 com revestimento Ni;
Cabo: preto OD 3.5*2C(TC65*0.08),
Revestimento do fio: preto TPE 80A .
Revestimento do conector: preto TPE 80A..
...Mecânico:
Força da mola: 70g±20g, em 1,0mm de curso de trabalho.
Curso total: 1,2mm.
Vida mecânica: 10000 ciclos Min..
...Elétrico:
Tensão: 12 V.
Corrente: 3A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48 H.

Conector magnético fêmea:

..Materiais:
PINr: C6801 sem chumbo, revestimento 5U" Min Au sobre 60~100U"Ni;
Carcaça: Preto HTN+30%GF UL94 V-0 ;
Concha: C6801 sem chumbo com revestimento Ni;
Ímã: NdFeB N52 com revestimento Ni
....Elétrico:
Tensão: 12,0 V.
Corrente: 3,0A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48H.
… Descrição da aplicação do produto (não se limita ao seguinte):
1. Soldagem de placa PCB plug-in;
2. Formação e encapsulamento após soldagem de fios;
3. Um terminal de transferência dessa placa PCB pode ser adicionado;
4. Moldagem por injeção de molde embutível;
5. Os fios podem ser ligados diretamente.

 Atenção:
1. O ímã usa material NdFeB, ele pode manter a força magnética para sempre (exceto alta temperatura, quebrado, conexão do mesmo polo)

2. O ímã existe interferência de campo magnético

3. Pode projetar proteção contra curto-circuito

Como funcionam os conectores magnéticos?

.Ambos os lados se conectam magneticamente quando colocados próximos um do outro
.A luz na parte traseira do plugue indica que a energia está fluindo
.Quando os lados são separados, o fluxo de energia para imediatamente
.Eles evitam curtos-circuitos, pois os conectores se repelem e, se atraírem, é nas partes isoladas (pois ambos os conectores liberam o mesmo polo magnético)

Parâmetro dos conectores de cabo magnético de 2 pinos circulares:

Desenho técnico do conector de cabo magnético macho circular de 2 pinos

Desenho técnico do conector magnético fêmea circular de 2 pinos

Recomendações de layout de PCB

Vantagens do conector magnético:

1) Experiência de adsorção automática conectada; Operação fácil;

2) Usa uma interface magnética para remover o dispositivo mais facilmente.

3) Ciclo de vida alto. Suporta 50.000-300.000 tempos de reconexão;

4) É fácil personalizar o design à prova d'água, a fêmea pode ser à prova de poeira e à prova d'água (IP68);

5) Suporta alta corrente (3A-20A), recarga mais rápida;

6) Excelente classificação de corrosão (48H-120H) atende aos ambientes agressivos；

7) Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;

8) Posicionamento do ímã, uso de ímãs e estrutura para proteção de circuito duplo, alcançando a distinção da direção (é orientado ao usuário e fácil de usar)

9) Excelente interface de escalabilidade, pode ser alcançada (Tomada de energia, sinal, vídeo, áudio, etc.);

10) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;

11) Fornece uma transmissão de sinal RF alta e confiável. Nosso conector é USB 2.0
