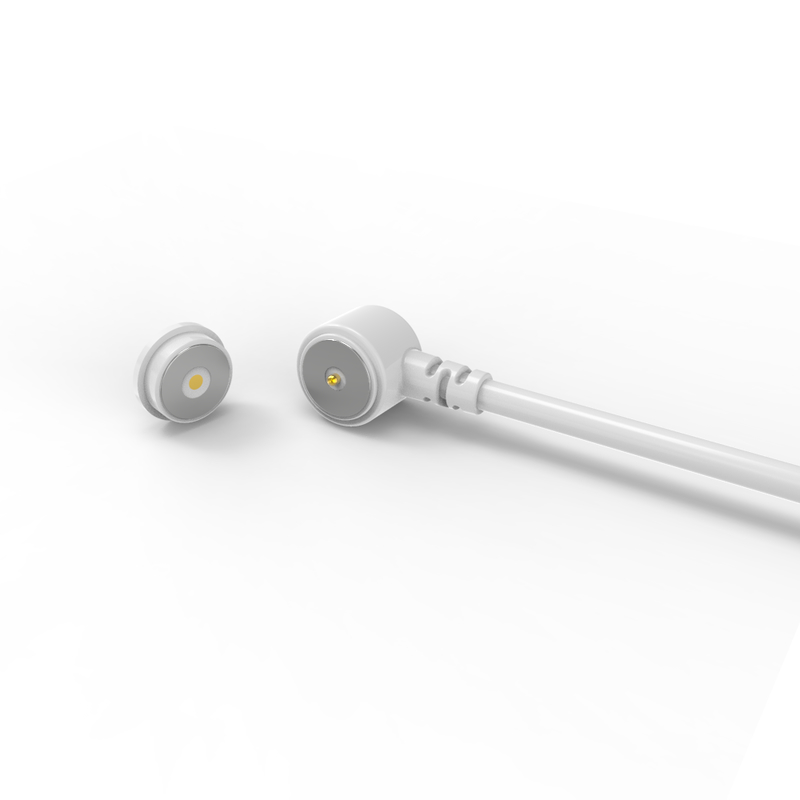

Conector de cabo de carregador de pinos de pogo magnético masculino e feminino redondo

 Conector de cabo magnético pogo pin macho e fêmea, o conector de cabo magnético tem a vantagem da adsorção automática, fácil de operar. O pino pogo tem boa condutividade elétrica, não sendo facilmente corroído em um ambiente severo.

Union Precision Electronics Co., Ltd. é um fabricante profissional especializado em P&D e produção de componentes de conectores.

Como uma empresa líder na indústria de conectores da China, nos concentramos em fornecer soluções competitivas, incluindo conectores pogo pin,

conectores magnéticos e conectores industriais à prova d'água.

Nossos produtos são amplamente utilizados em várias indústrias, como:

Telecomunicações, Dispositivos Médicos, Aeroespacial&Aeronáutica, Automotivo, Equipamentos Sem Fio,

Tecnologia Vestível, Equipamentos de Teste Industrial (por exemplo, smartphones, TVs, tablets, consoles de jogos, dispositivos de aprendizagem, etc.)

Periféricos de Computador Com uma forte presença global, nossos produtos são exportados principalmente para Europa,

Estados Unidos, Canadá e regiões desenvolvidas em toda a Ásia.

A UPE está equipada com tecnologia avançada e técnicas de produção modernas. Somos certificados ISO9001 e ISO14001, garantindo que todos os nossos produtos estejam em conformidade com os padrões ambientais RoHS da UE.

Conector de cabo magnético macho:

...Materiais:
Pino Pogo: Latão (Plunger&Barrel com revestimento 5U" Min Au sobre 60~100U"Ni);
Carcaça: LCP branco+30%GF/LCP UL94 V-0;
Ímã: NdFeB N52 com revestimento Ni;
Cabo: Branco OD 3.5*2C(TC65*0.08),
Jaqueta do fio: TPE branco 80A.
Jaqueta do conector: TPE branco 80A.
...Mecânico:
Força da mola: 70g±20g, em curso de trabalho de 1,0 mm.
Curso total: 1,2 mm.
Vida mecânica: 10000 ciclos Min.
...Elétrico:
Tensão: 12 V.
Corrente: 3A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48 H.

Conector magnético fêmea:

..Materiais:
PINr: C6801 sem chumbo, revestimento 5U" Min Au sobre 60~100U"Ni;
Carcaça: LCP branco+30%GF UL94 V-0;
Concha: C6801 sem chumbo com revestimento Ni;
Ímã: NdFeB N52 com revestimento Ni
....Elétrico:
Tensão: 12,0 V.
Corrente: 3,0A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48H.
… Descrição da aplicação do produto (não se limita ao seguinte):
1. Soldagem de placa PCB plug-in;
2. Formação e encapsulamento após soldagem de fios;
3. Um terminal de transferência dessa placa PCB pode ser adicionado;
4. Moldagem por injeção de molde embutível;
5. Os fios podem ser ligados diretamente.

 Atenção:
1. O ímã usa material NdFeB, ele pode manter a força magnética para sempre (exceto alta temperatura, quebrado, conexão do mesmo polo)

2. O ímã existe interferência de campo magnético

3. Pode projetar proteção contra curto-circuito

Como funcionam os conectores magnéticos?

. Ambos os lados se conectam magneticamente quando colocados próximos um do outro
. A luz na parte traseira do plugue indica que a energia está fluindo
. Quando os lados são separados, o fluxo de energia para imediatamente
. Eles evitam curtos-circuitos, pois os conectores se repelem e, se atraírem, é nas partes isoladas (pois ambos os conectores liberam o mesmo polo magnético)

Parâmetro dos conectores de cabo magnético de 2 pinos circulares:

Desenho técnico do conector de cabo magnético macho de 2 pinos circulares

Desenho técnico do conector magnético fêmea de 2 pinos circulares

Recomendado layout de PCB

Vantagens do conector magnético:

. Design humanizado, experiência de adsorção automática conectada; Operação fácil
. Usa uma interface magnética para remover o dispositivo mais facilmente
. Opera em um ciclo de vida longo. Suporta 100.000-200.000 tempos de reconexão
. Suporta alta corrente (5A-10A), recarga mais rápida, com menos tempo de operação
. Excelente classificação de corrosão (48H-120H) atende aos ambientes agressivos
. Excelente interface de escalabilidade, pode ser alcançada

As áreas de aplicação do produto são:

. Dispositivos vestíveis (smartwatches, localizador de animais de estimação, pulseira inteligente) carga/cabo
. Laptop, tablet PC, PDA, terminal de dados portátil;
. Equipamentos médicos, dispositivos sem fio, equipamentos de comunicação de dados, telecomunicaçõesequipamentos, automação e equipamentos industriais;
. Aviação, aeroespacial, comunicações militares e eletrônicos militares
. Automóvel, navegação automotiva, equipamentos de teste e medição

Por que escolher a UPE?

Compromisso com a Qualidade e Parceria

Guiados pelos princípios de qualidade, integridade e serviço excepcional, esperamos sinceramente colaborar com mais parceiros para alcançar o sucesso mútuo.

Desde a aquisição de materiais e amostras de teste de moldes até a produção em larga escala, implementamos inspeções rigorosas em camadas e controle de qualidade abrangente.

Isso garante que cada produto atenda aos requisitos do cliente, com uma taxa livre de defeitos superior a 98%.

Ao priorizar a precisão e a confiabilidade em todas as etapas, garantimos a excelência consistente na entrega.

Inovação Contínua para a Excelência

Para se manter à frente em um mercado competitivo e oferecer qualidade superior do produto, nossa empresa nunca para de investir em tecnologia de ponta e equipamentos avançados.

Ao atualizar continuamente nossas capacidades, garantimos que cada produto atenda aos mais altos padrões de desempenho e confiabilidade.

Como encomendar conectores de cabo magnético da UPE

Etapa 1: Envie seus requisitos
Forneça estes detalhes principais:

✅Tipo de conector: por exemplo, apenas carregamento, Dados+Energia (USB-C/HDMI), Pino Pogo, Híbrido

✅Quantidade: Volume anual estimado (por exemplo, 50 mil unidades/ano)

✅Necessidades de personalização:
. Forma/tamanho (por exemplo, circular Ø5mm, em ângulo reto)
. Classificação de corrente (por exemplo, carregamento rápido de 8A)

. Classificação IP (por exemplo, IPX8 à prova d'água)

. Tipo de sinal (por exemplo, USB 2.0 + alimentação de 12V)
Estética (cor, marca, acabamento da superfície)

✅Especificações técnicas: Tensão de operação, ciclos de acoplamento, faixa de temperatura de operação

Etapa 2: Cotação e Acordo
A UPE fornece:
. Preços unitários (descontos por volume para pedidos de 5 mil+)
. Prazo de entrega (prototipagem + produção em massa)
. Condições de pagamento (por exemplo, depósito de 50%, 50% antes do envio)

Finalizar: MOQ, cronograma de entrega, embalagem

Etapa 3: Confirmar pedido e pagar
Assine um PO ou acordo de pedido formal

Pague com segurança via:
. Transferência bancária (SWIFT/TT)
. PayPal
. Carta de crédito (para pedidos em massa)

Etapa 4: Produção e envio
✅Prototipagem: 5-7 dias (aprovação da amostra antes da produção em massa)

✅Produção em massa: 15-20 dias (dimensionamento flexível)

Envio:
. EXW
. Logística rastreável (DHL, FedEx, frete marítimo)

Etapa 5: Garantia de qualidade
✅Pré-envio: A UPE fornece relatórios de controle de qualidade (testes IP, verificações de continuidade)

✅Pós-entrega: Inspecione para:
. Precisão dimensional
. Desempenho de sinal/energia
. Consistência do acabamento

Prazo de pagamento:

Depósito de 50% (pago antecipadamente): Cobre os custos de produção (materiais, mão de obra).

Saldo de 50% (pago antes do envio): Garante o controle de qualidade e o compromisso de ambas as partes.

Método de pagamento:

T/T (Transferência bancária), PayPal, Banco OCBC

Recomendação:

Use o PayPal para amostras (mais seguro).

Use T/T para pedidos em massa (taxas mais baixas).

Envio

Qualquer dúvida, por favor envie para union@upetech.net
