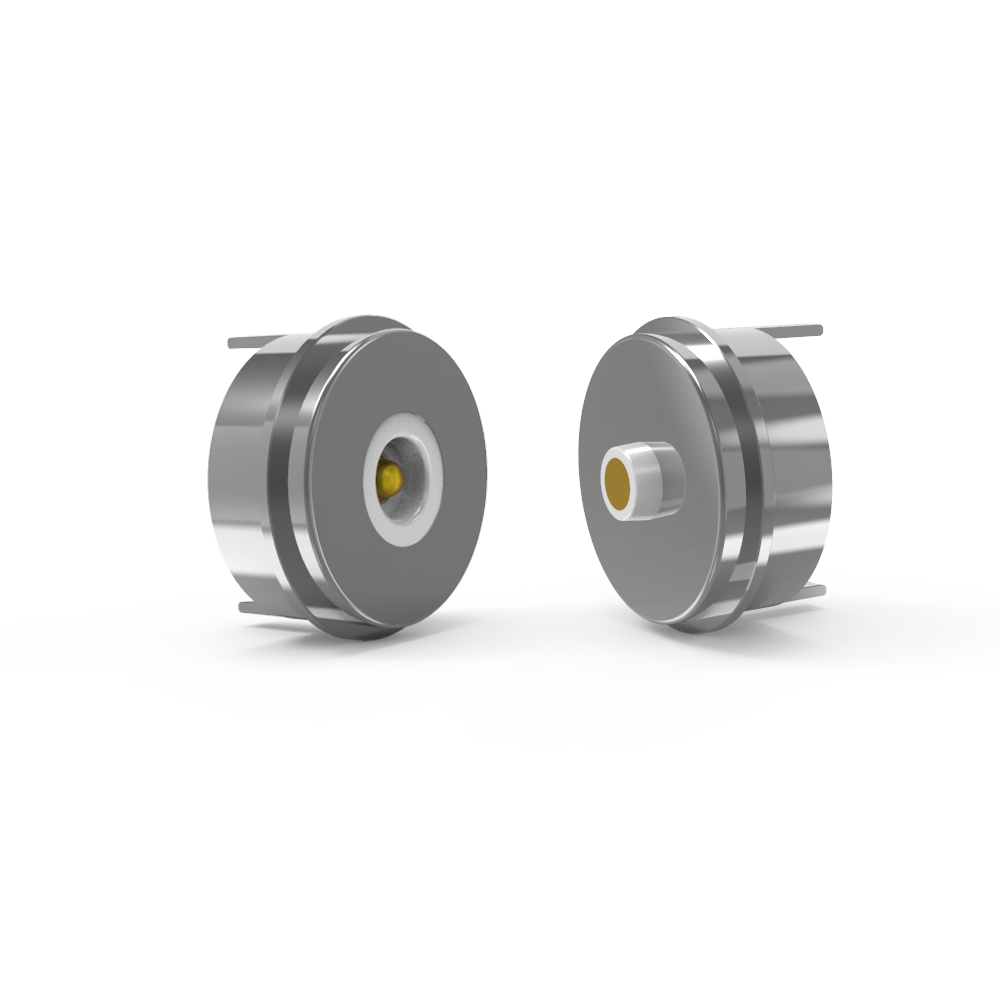

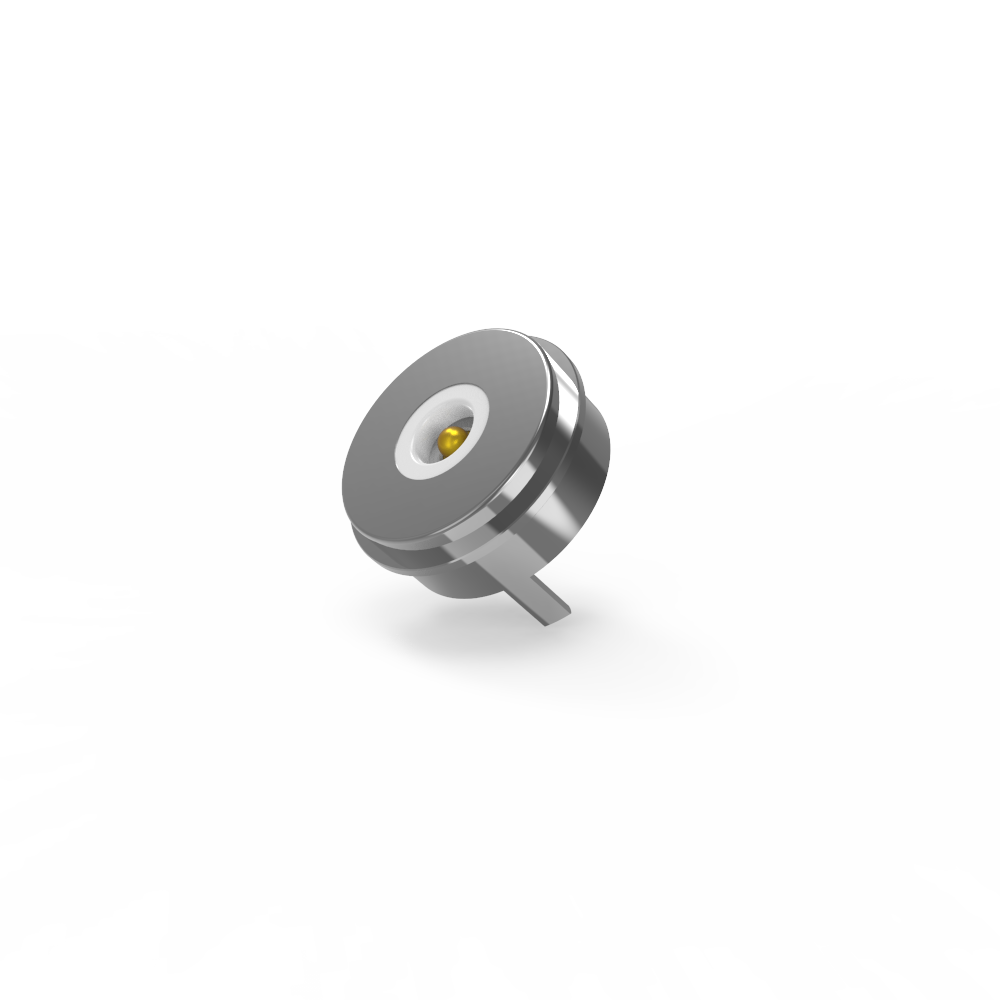

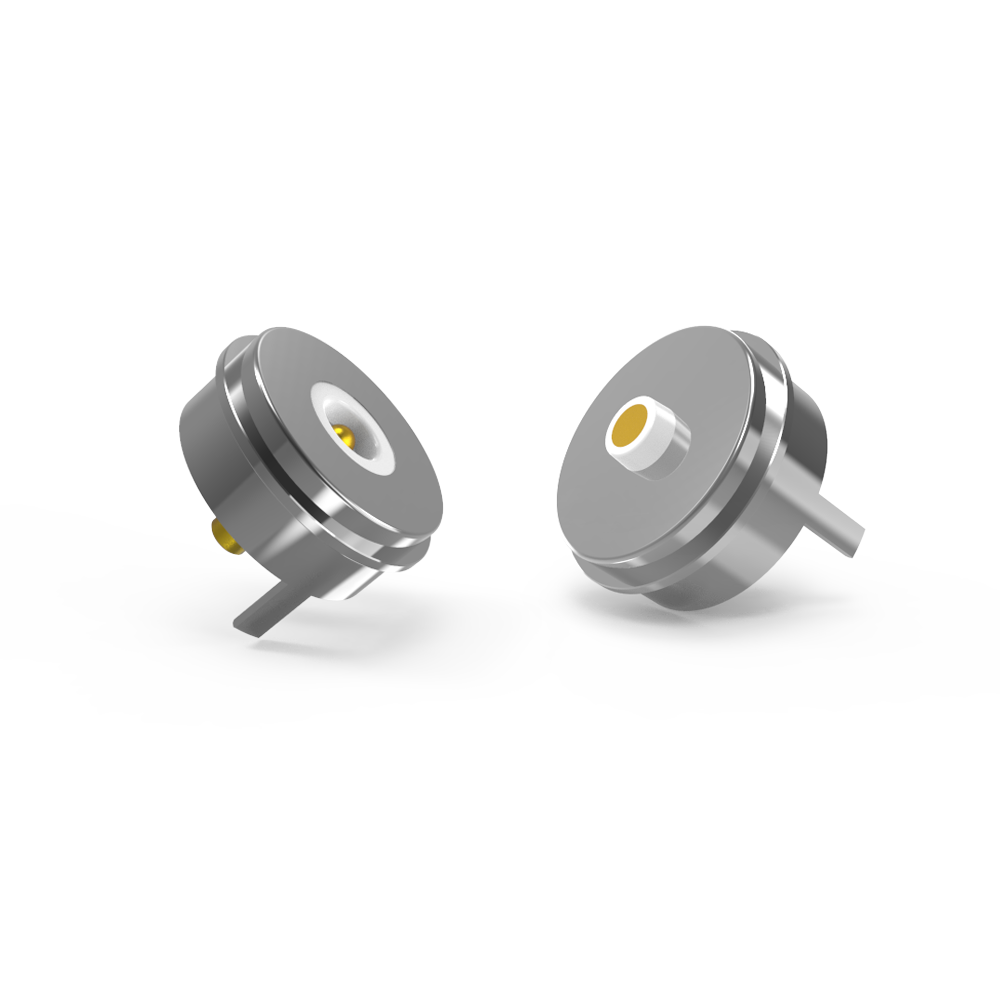

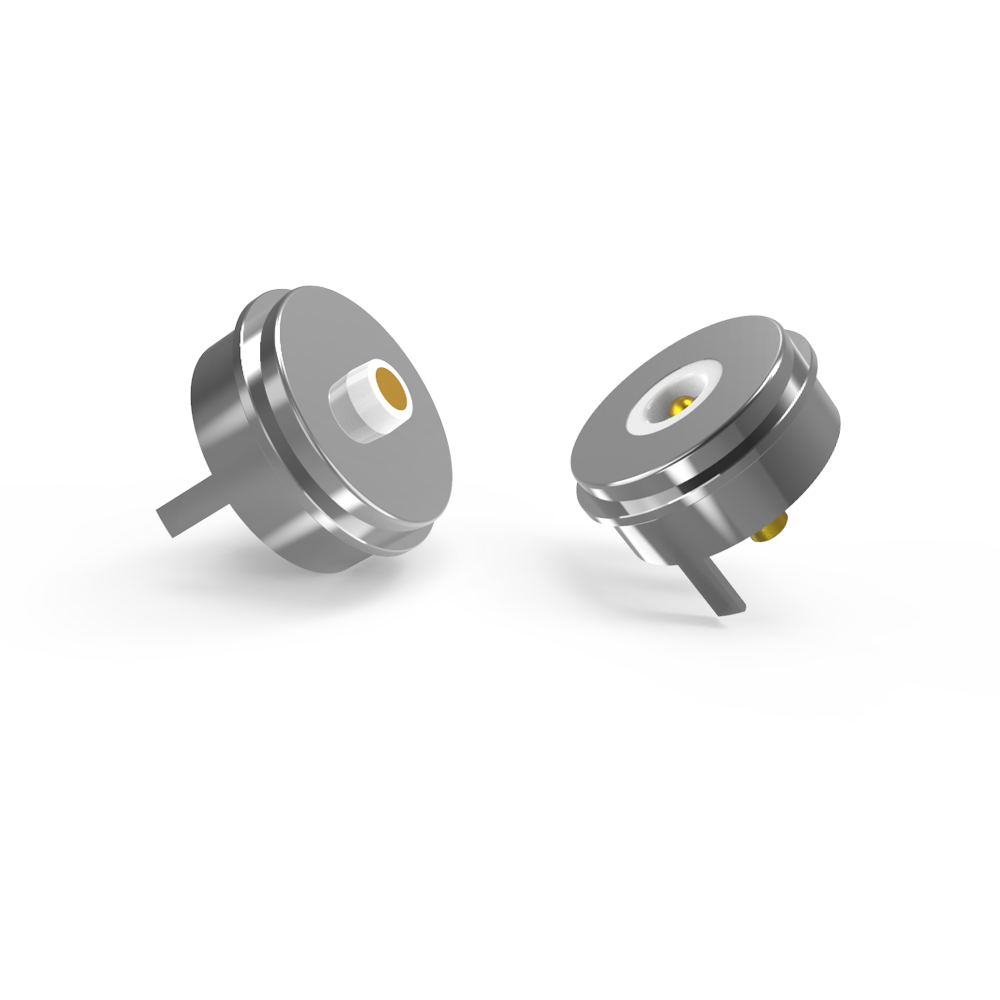

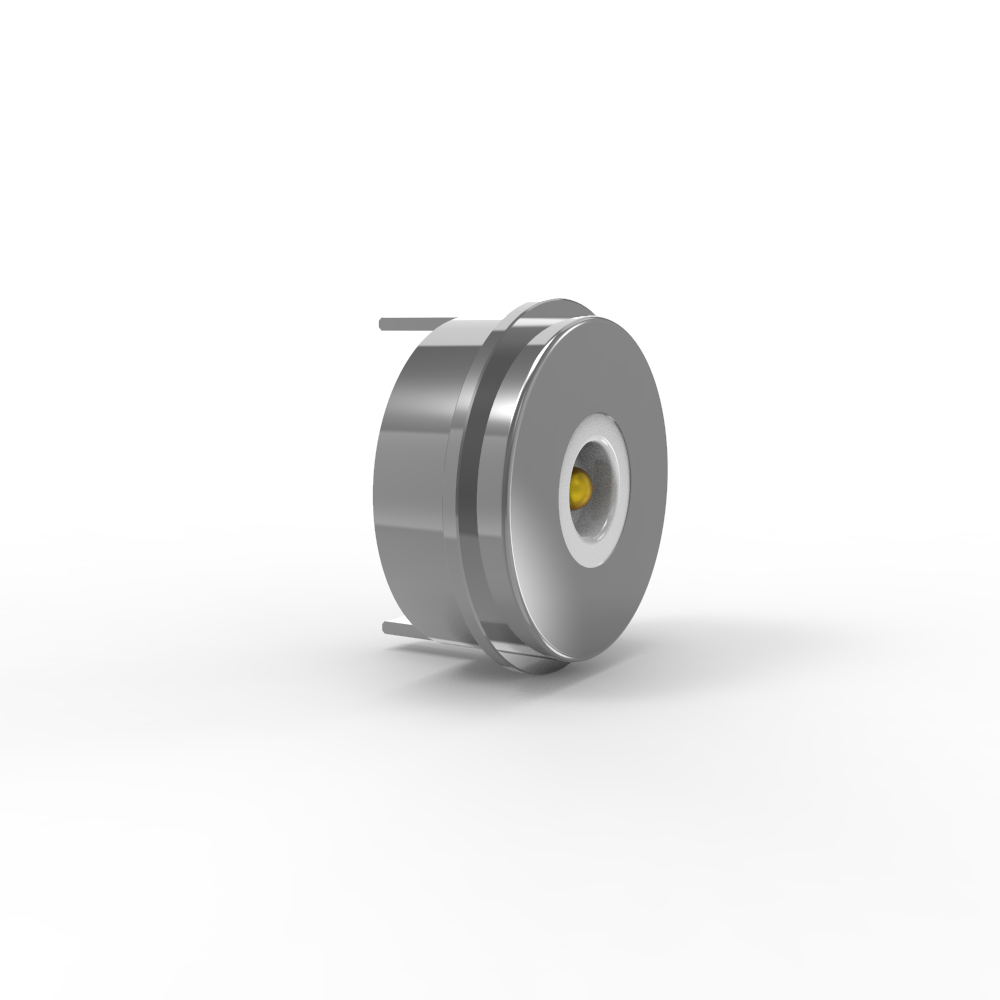

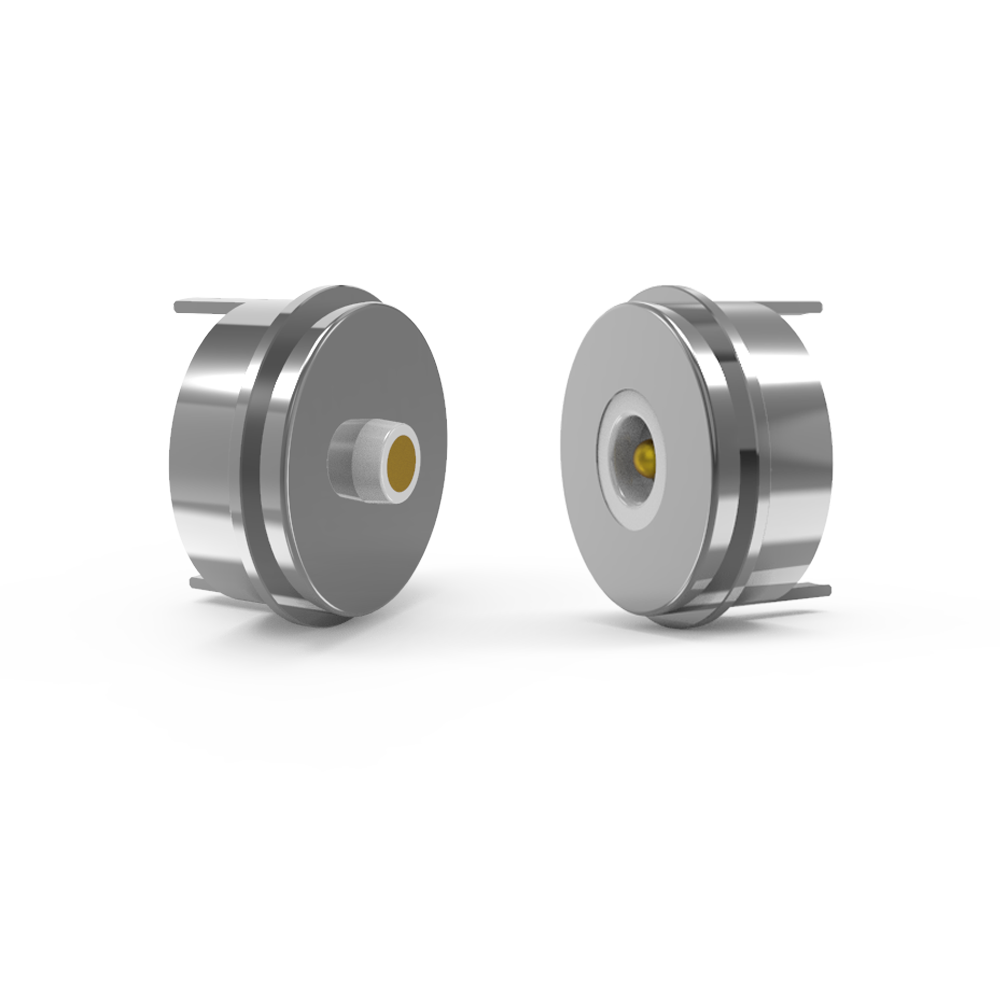

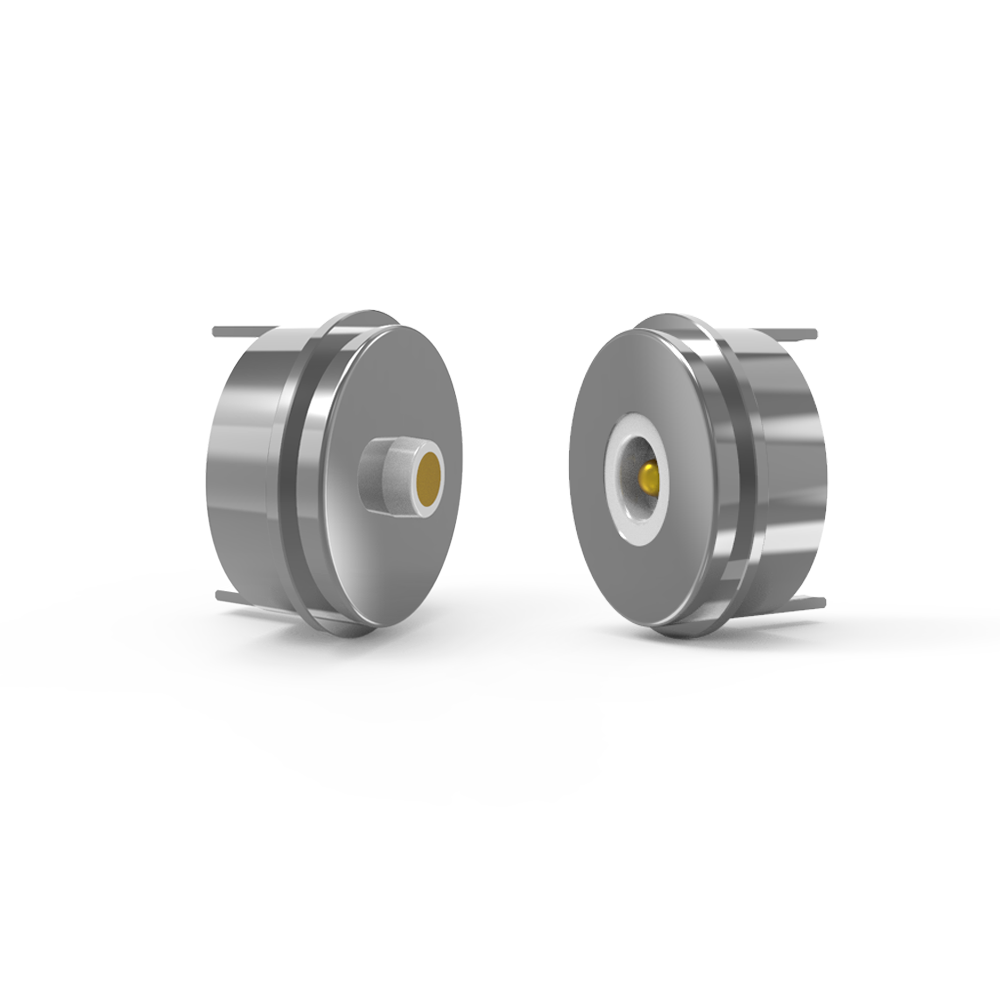

Conector magnético masculino feminino redondo de 10 mm Conector magnético de alimentação de 12 V 5 A

Conector magnético masculino feminino redondo de 10 mm, conector magnético de alimentação de 12 V e 5 A.

UPE projeto profissional e fabricação de conector magnético, conector de cabo magnético para o cliente.
Você só precisa nos fornecer sua identificação e descrição de seus produtos aplicação com suas exigências para nós,Então o nosso engenheiro lhe dará sugestão e também podemos ajudá-lo a terminar o seu projeto de produtos, ou a UPE desenha-a para si, se precisar.

Parte do conector magnético masculino

...Material:

Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;
Barril:C6801 livre de chumbo, revestido com 5U"Min Au sobre 60~100U"Ni;
Molas:SUS 304 revestimento 1U"Au;
Capa: LCP branco + 30%GF UL94 V-0;
Concha: C6801 não com chumbo, revestimento de Ni;
Magnético: NdFeB N52 Revestimento Ni
Mecânico:
Força da mola: 80 g ± 20 g, a um curso de 1,0 mm.
A cegonha:1.2mm.
Duração de vida mecânica: 50.000 ciclos Min.
...Eletricidade:
Voltagem:12.0 V.
Corrente:5.0 A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48H.
... e dimensão de inspecção chave.
... Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

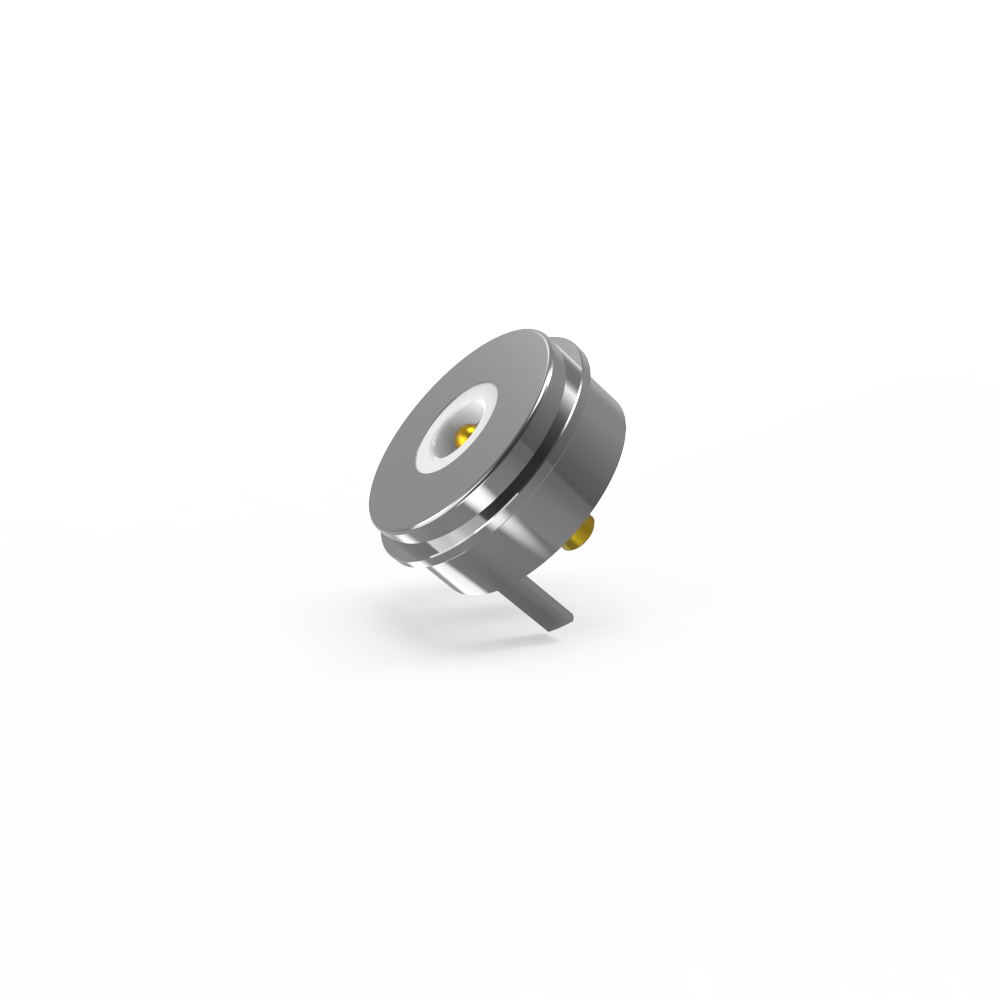

Parte de ligação magnética feminina

...Materiais:
PIN:C6801 livre de chumbo, revestimento de 5U"Min Au sobre 60~100U"Ni;
Capa: LCP branco + 30%GF UL94 V-0;
Concha: livre de chumboC6801 Ni revestido;
Magnético: NdFeB N52 Revestimento Ni
...Eletricidade:
Voltagem:12.0 V.
Corrente:5.0 A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48H.
... e dimensão de inspecção da chave.
... Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

Parâmetro dos conectores magnéticos CC:

Desenho técnico do conector magnético masculino circular

Desenho técnico do conector magnético feminino circular

Disposição do PCB:

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

●A aparência do conector magnético pode ser adaptada ao projeto do dispositivo de aplicação do cliente;

●Projeto da estrutura do produto anti-curto-circuito e impermeabilidade;

●Realizar a transmissão de sinal de alta frequência, pode substituir o tradicional USB2.0 HDMI 1.3 função de transmissão de sinal de vídeo e áudio

●Os conectores femininos e os adaptadores de PCB que economizam espaço podem obter conexões de cabo de remendo tipo pogo e SMT DIP

●A excelente resistência à corrosão (48H-120H) satisfaz os requisitos de utilização em ambientes adversos

●Excelentes interfaces expansíveis, que podem implementar (Power Signal, Video Audio, Jack, etc.)

●O tempo de desenvolvimento é curto, o custo de fabricação de moldes é baixo e é adequado para personalização

Aplicação de produtos de conectores magnéticos:
