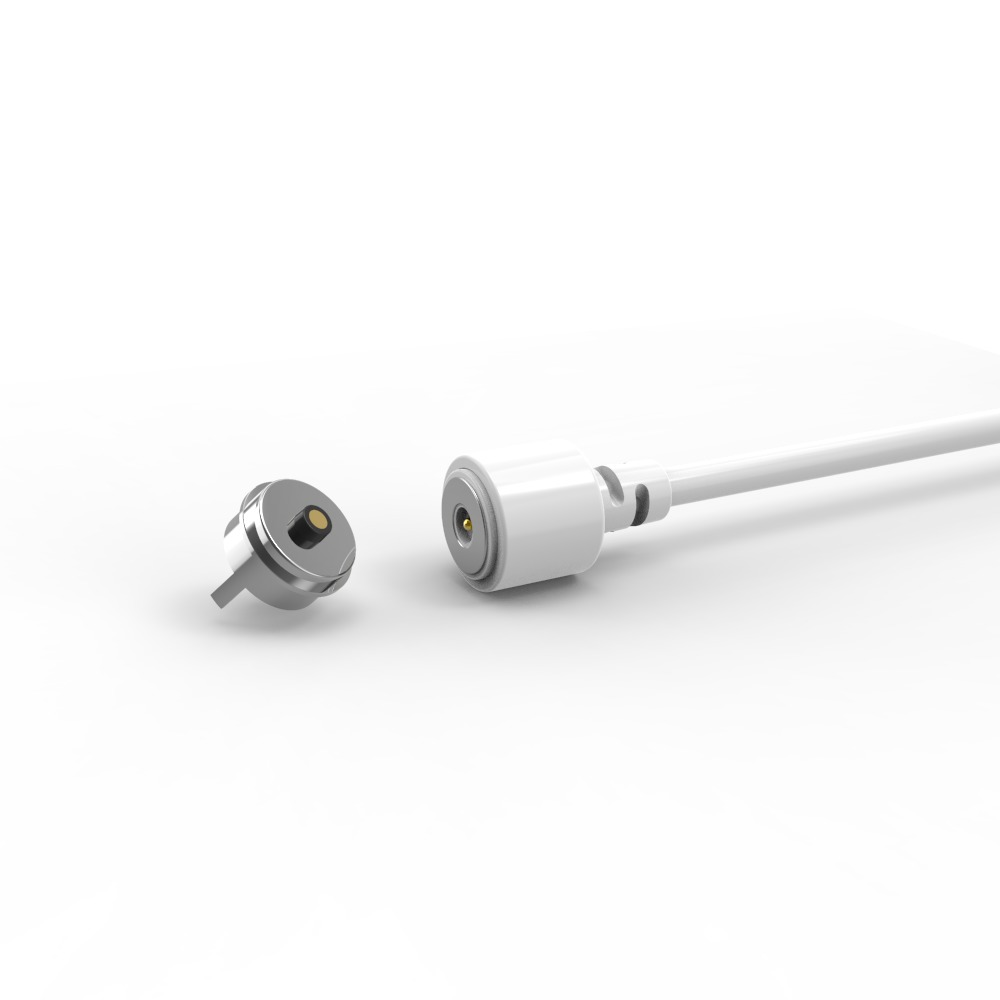

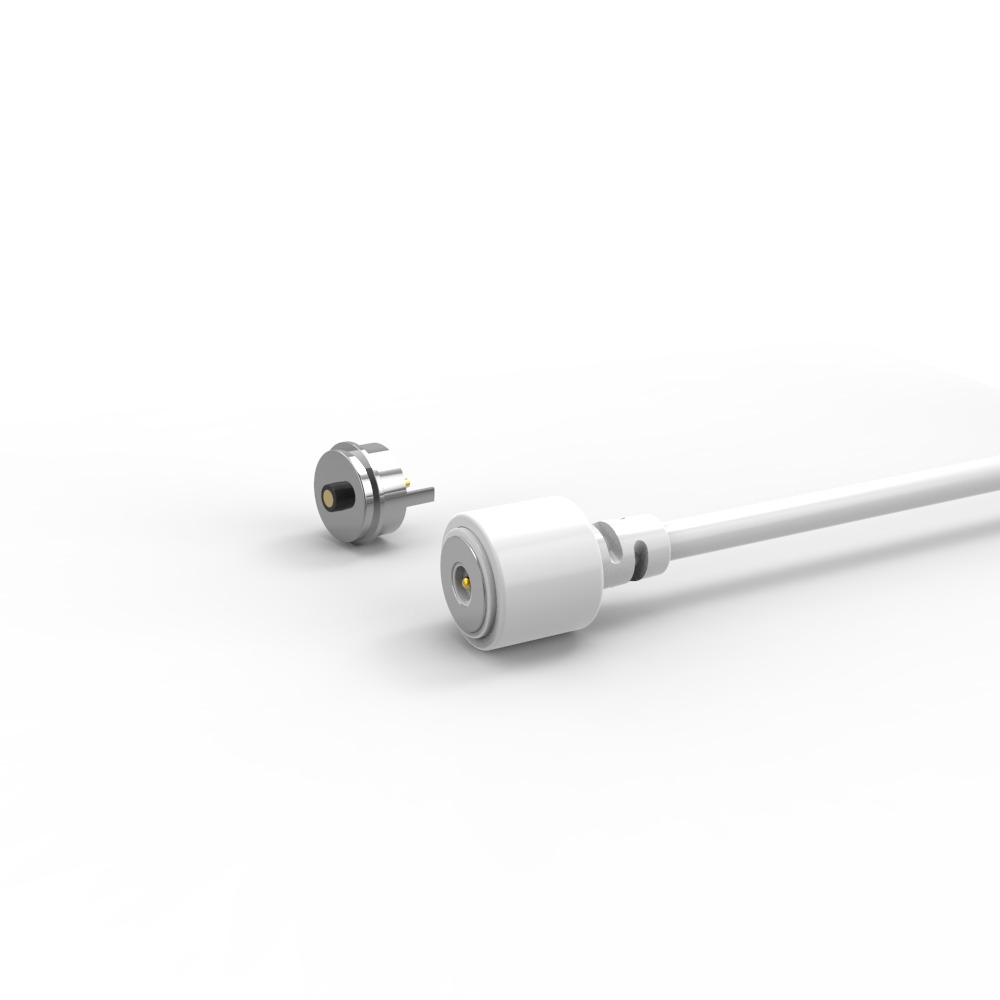

8Conector de cabo de alimentação magnético para equipamento médico, macho/fêmea

8Conector de cabo de alimentação magnético para equipamento médico, macho/fêmea.

A UPE é uma fabricante profissional de conectores magnéticos e conectores de cabos magnéticos.

Conectores de cabo de carregamento magnético UPE com as características de alta vida útil e proteção contra curto-circuito, magnético forte e seguro, etc., também estamos nos concentrando no desenvolvimento de conectores de alto desempenho,A nossa série de conectores magnéticos fornece todas as funções comuns.

Os produtos são vendidos principalmente para a Europa, Estados Unidos, Canadá, Austrália e países e regiões desenvolvidos da Ásia.

Atenção:
1.O ímã usa material NdFeB, pode manter a força magnética para sempre (exceto alta temperatura, quebrada, ligação do mesmo pólo)

2. Magnetismo existem interferências do campo magnético

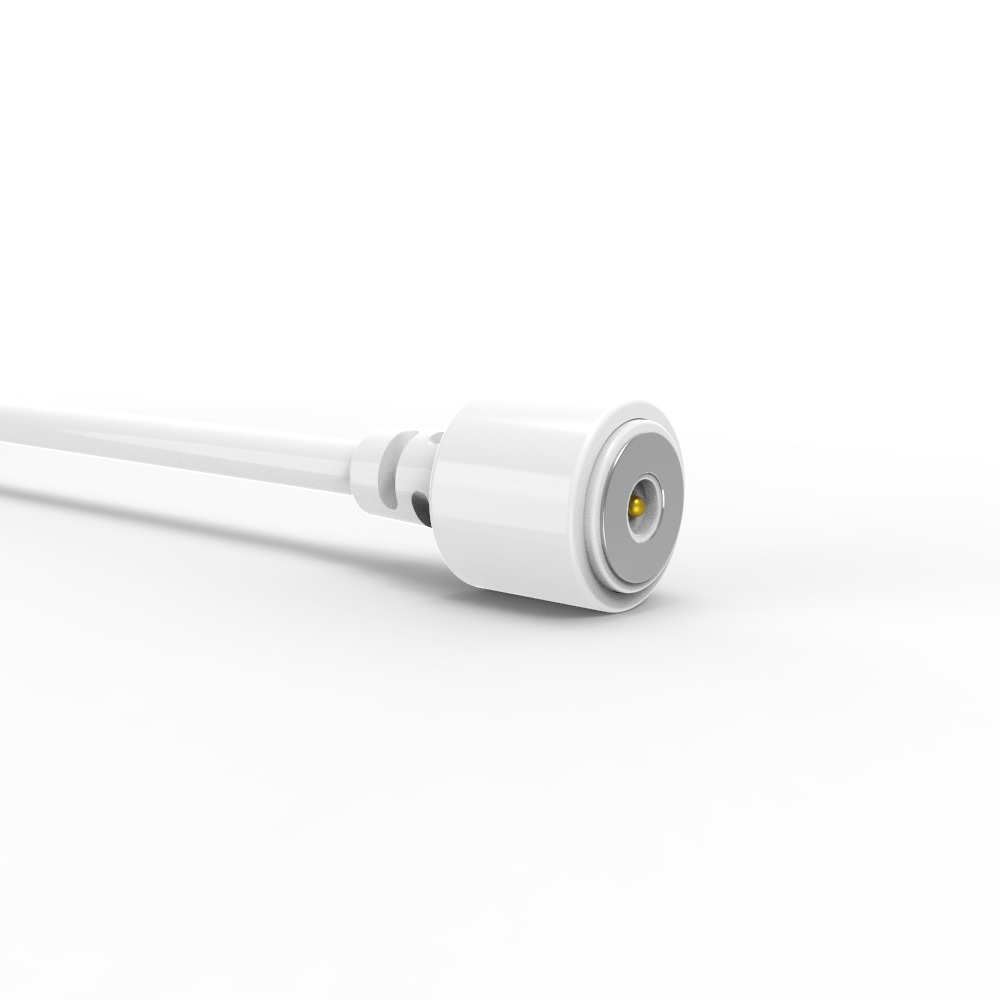

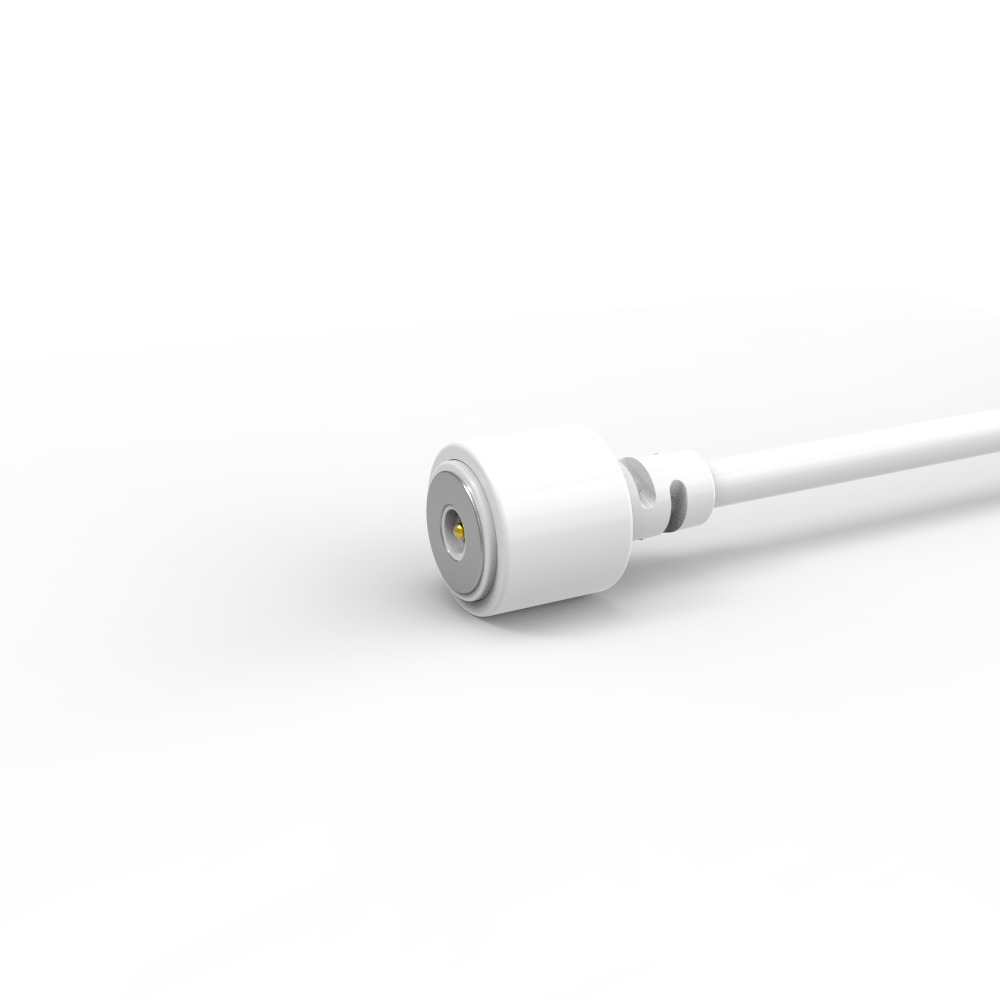

Conector de cabo magnético masculino:

...Materiais:
Pogo Pin: latão ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Capa: LCP branco + 30%GF UL94 V-0;
Magnético:NdFeB N52 Ni revestido;
Cable:BrancoOD 3.00*2C(TC43*0.08),
Capa de arame:BrancoTPE 90A.
Casa de ligação: WhiteTPE 90A..
Mecânico:
Força da mola: 60 g ± 10 g, a 0,4 mm de estaca.
A cegonha:0.6mm.
Duração de vida mecânica: 10000 ciclos min.
...Eletricidade:
Voltagem: 12 V.
Corrente: 2A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48 horas.

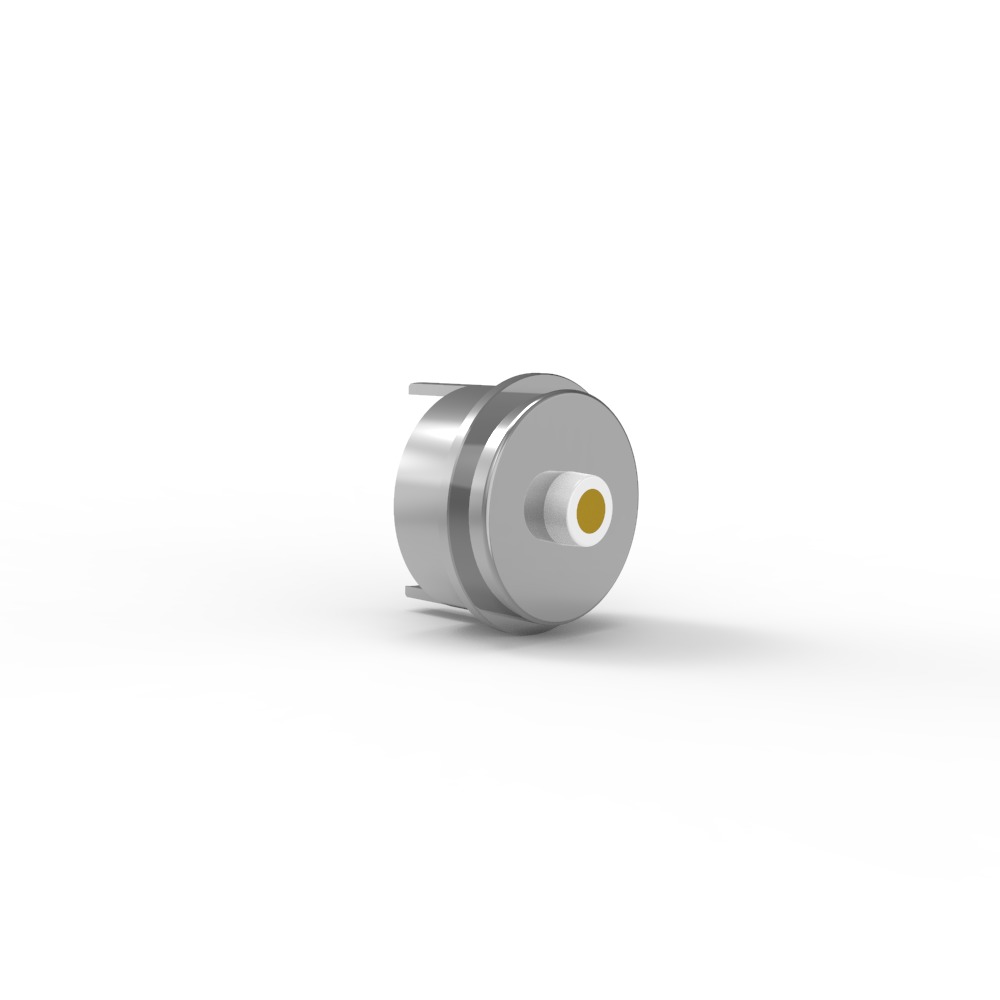

Conector magnético feminino:

Materiais:
PINr:C6801 livre de chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Capa: LCP branco + 30%GF UL94 V-0;
Concha: C6801 não com chumbo, revestimento de Ni;
Magnético: NdFeB N52 Revestimento Ni
...Eletricidade:
Voltagem:12.0 V.
Corrente:5.0A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48H.
...& Dimensão de inspecção chave.
... Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

Parâmetro dos conectores circulares de cabo magnético 2Pin:

Desenho técnico do conector magnético feminino circular 2Pin

ReLayout de PCB recomendado

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

●A aparência do conector magnético pode ser adaptada ao projeto do dispositivo de aplicação do cliente;

●Projeto da estrutura do produto anti-curto-circuito e impermeabilidade;

●Realizar a transmissão de sinal de alta frequência, pode substituir o tradicional USB2.0 HDMI 1.3 função de transmissão de sinal de vídeo e áudio

●Os conectores femininos e os adaptadores de PCB que economizam espaço podem obter conexões de cabo de remendo tipo pogo e SMT DIP

●A excelente resistência à corrosão (48H-120H) satisfaz os requisitos de utilização em ambientes adversos

●Excelentes interfaces expansíveis, que podem implementar (Power Signal, Video Audio, Jack, etc.)

●O tempo de desenvolvimento é curto, o custo de fabricação de moldes é baixo e é adequado para personalização

Aplicação dos produtos:

1.Aeroespacial, dispositivos médicos, eletrónica de bordo automotiva, pequenos aparelhos domésticos, equipamento industrial automatizado, equipamento de comunicação de dados, equipamento de inspecção industrial,dispositivos sem fio, veículos inteligentes de trilha
2: Dispositivos de realidade virtual (VR), dispositivos de veículos aéreos não tripulados, dispositivos de robôs inteligentes
3: Produtos portáteis inteligentes, produtos de posicionamento inteligente (relógios inteligentes para crianças, pulseiras inteligentes, telemóveis portáteis, auscultadores Bluetooth, etc.)
4: Dispositivos domésticos inteligentes, dispositivos terminais portáteis inteligentes, equipamentos de saneamento inteligentes, equipamentos esportivos inteligentes ao ar livre, dispositivos inteligentes de fisioterapia e beleza
5: Eletrónica de consumo, pequenos aparelhos domésticos (impressoras, telemóveis inteligentes, computadores, câmaras, equipamento audiovisual, PDA)

Porque escolheu-nos?

1.R & D equipe design independente e capacidades de desenvolvimento, pode ser personalizado com o desenvolvimento do produto; você só tem uma identificação, faremos o esquerdo para você, desenvolvimento gratuito, tempo de R & D 3-5 dias úteis.

2.Projectos de selecção de produtos multi-programa, redondo, quadrado, retangular, conecção em forma com o uso flexível do caminho para alcançar uma aparência bonita, poupança de espaço, fácil plug,força magnética pode atingir 1N a 30N.

3.Modo de ligação: ímã para ímã, ímã para liga, ímã para chapas de ferro e assim por diante, para satisfazer diferentes estruturas e aplicações, evitar interferências do campo magnético, utilizar ímã NdFeB,Pode manter a força magnética para sempre..

Como colocar a ordem do conector de cabo magnético

Passo 1: Explique suas necessidades
Fornecer os seguintes pormenores essenciais:

✅Tipo de conector: por exemplo, apenas para carregamento, Data+Power (USB-C/HDMI), Pogo Pin, híbrido

✅Quantidade: volume anual estimado (por exemplo, 50 000 unidades/ano)

✅Necessidades de personalização:
.Forma/dimensão (por exemplo, circular Ø5 mm, em ângulo reto)
.Corrente nominal (por exemplo, carregamento rápido de 8A)

.Classificação IP (por exemplo, IPX8 impermeável)

Tipo de sinal (por exemplo, USB 2.0 + alimentação de 12 V)
Estética (cor, marca, acabamento da superfície)

✅Especificações técnicas: Tensão de funcionamento, ciclos de acoplamento, faixa de temperatura de funcionamento

Etapa 2: Citação e acordo
A UPE fornece:
Preços unitários (descontos de volume para encomendas superiores a 5K)
Tempo de execução (prototipos + produção em série)
Condições de pagamento (por exemplo, depósito de 50%, pré-envio de 50%)

Finalização: MOQ, calendário de entrega, embalagem

Passo 3: Confirmação da encomenda e pagamento
Assinar um PO ou um acordo formal de encomenda

Pagar de forma segura através de:
Transferência bancária (SWIFT/TT)
.PayPal
Carta de crédito (para encomendas a granel)

Etapa 4: Produção e Envio
✅Prototipos: 5 a 7 dias (aprovação da amostra antes da produção em massa)

✅Produção em massa: 15-20 dias (escala flexível)

Transporte marítimo:
.EXW
.Logística rastreável (DHL, FedEx, frete marítimo)

Etapa 5: Garantia da qualidade
✅Previo à expedição: a UPE fornece relatórios de controlo da qualidade (testes de IP, verificações de continuidade)

✅Após a entrega: inspecção:
. Precisão dimensional
Performance do sinal/potência
.Acabem a consistência

Transportes marítimos

Qualquer dúvida, por favor, envie paraUnião@upetech.net
