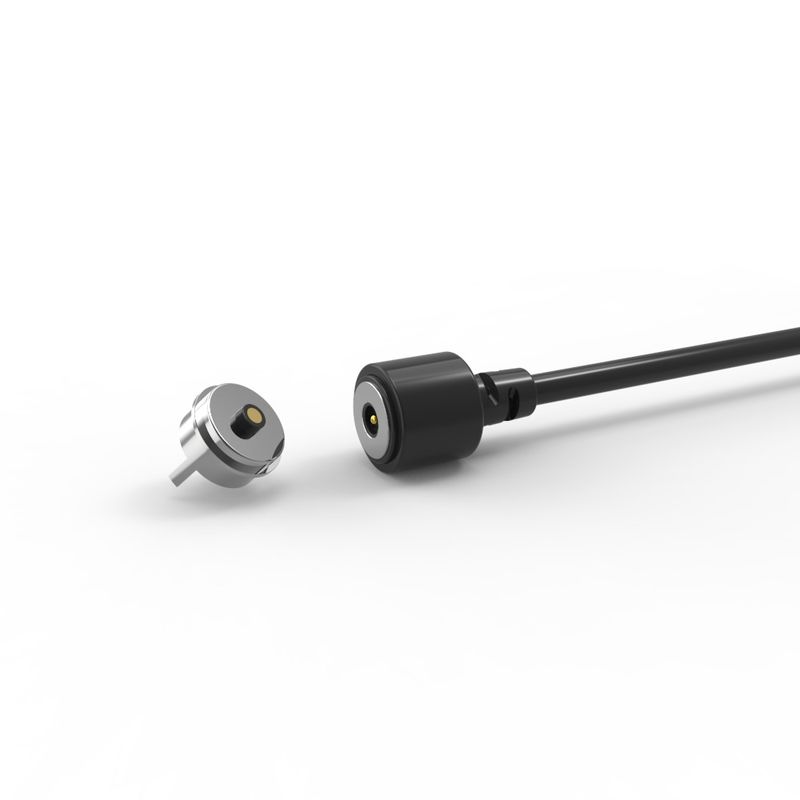

Conector de cabo macho e fêmea pogo pin magnético DC para luz de bicicleta

Conector magnético de cabo de pin de pogo, macho e fêmea, para luz de bicicleta

A Union Precision Electronic Co., Ltd (UPE) concentra-se em investigação e desenvolvimento, fabrico e vendas de conectores magnéticos de precisão, conectores de cabos de carregamento magnéticos de precisão,fornecer aos clientes soluções magnéticas .

Conector de cabo magnético masculino:

...Materiais:
Pogo Pin: latão ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Capa: preto HTN+30%GF UL94 V-0;
Magnético:NdFeB N52 Ni revestido;
Cabo: preto OD 3.00*2C ((TC43*0.08),
Capa de arame: preto TPE 90A.
Capa do conector: preto TPE 90A..
Mecânico:
Força da mola: 60 g ± 10 g, a 0,4 mm de estaca.
A cegonha:0.6mm.
Duração de vida mecânica: 10000 ciclos min.
...Eletricidade:
Voltagem: 12 V.
Corrente: 2A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48 horas.

Conector magnético feminino:

Materiais:
PINr:C6801 livre de chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Capa: preto HTN+30%GF UL94 V-0;
Concha: C6801 não com chumbo, revestimento de Ni;
Magnético: NdFeB N52 Revestimento Ni
...Eletricidade:
Voltagem:12.0 V.
Corrente:5.0A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48H.
...& Dimensão de inspecção chave.
... Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

Atenção:
1.O ímã usa material NdFeB, pode manter a força magnética para sempre (exceto alta temperatura, quebrada, ligação do mesmo pólo)

2. Magnetismo existem interferências do campo magnético

3.Pode conceber protecção contra curto-circuito

Como funcionam os conectores magnéticos?

. Ambos os lados conectam magneticamente quando colocados na proximidade um do outro
A luz na parte de trás da tomada indica que a energia está a fluir.
Quando os lados são separados, o fluxo de energia pára imediatamente.
.Evitam curto-circuitos como os conectores repelem uns aos outros, e se eles atraem é nas partes isoladas (como ambos os conectores liberar o mesmo pólo magnético)

Parâmetro dos conectores circulares de cabo magnético 2Pin:

Desenho técnico do conector magnético feminino circular 2Pin

ReLayout de PCB recomendado

Resistência do UPE:

1.R & D equipe design independente e capacidades de desenvolvimento, pode ser personalizado com o desenvolvimento do produto; você só tem uma identificação, faremos o esquerdo para você, desenvolvimento gratuito, tempo de R & D 3-5 dias úteis.

2.Projectos de selecção de produtos multi-programa, redondo, quadrado, retangular, conecção em forma com o uso flexível do caminho para alcançar uma aparência bonita, poupança de espaço, fácil plug,força magnética pode atingir 1N a 30N.

3.Modo de ligação: ímã para ímã, ímã para liga, ímã para chapas de ferro e assim por diante, para satisfazer diferentes estruturas e aplicações, evitar interferências do campo magnético, utilizar ímã NdFeB,Pode manter a força magnética para sempre..

Vantagens do conector magnético:

1Experiência do Utilizador sem esforço

.Adsorção automática: Conecta-se facilmente com uma simples ação de "snap"

.Segurança contra quedas: Desliga-se de forma limpa sob tensão (por exemplo, tropeçando no cabo), protegendo os dispositivos contra danos.

2Durabilidade excepcional

.Alta duração do ciclo: Classificado para 100 000 ∼ 200 000 ciclos de ligação/desligação ∼ muito superior aos conectores padrão.

.Projeto robusto: A estrutura reforçada resiste ao estresse físico e ao uso frequente.

3.Resiliência ambiental

.IPX8 Impermeabilização: A porta do lado do dispositivo (fêmea) resiste a submersão (ideal para wearables, equipamentos médicos, dispositivos externos).

.Resistência à poeira: O projeto selado impede a entrada de partículas.

4.Alto desempenho de entrega de energia

.Suporte de carregamento rápido: lida com correntes de 5A10A, permitindo o carregamento rápido de dispositivos com fome de energia.

.Baixa resistência: Otimizada para uma transmissão eficiente de alta corrente com perda de energia mínima.

5.Flexibilidade de conceção

.Estética personalizável: Forma, cor e marca adaptados para combinar com dispositivos anfitriões (por exemplo, wearables, gadgets IoT).

.Adaptabilidade ao fator de forma: pode ser projetado para perfis ultra-finos ou gabinetes especializados.

6.Aumentar a segurança

.Anti-curto-circuito: protecção incorporada contra curto-circuitos acidentais durante a ligação/desalinhamento.

.Polaridade à prova de erros: o design físico impede a inserção incorreta (proteção de polaridade inversa).

7Capacidade de sinal avançada

.Dados de alta velocidade: suporta USB 2.0, HDMI 1.3, os sinais de áudio/vídeo substituem as portas tradicionais sem comprometer a função.

.Integridade do sinal: mantém a transmissão estável para vídeo/áudio mesmo com desconexões frequentes.

As áreas de aplicação do produto são:

1. Dispositivos portáteis (relógios inteligentes, localizador de animais de estimação, pulseira inteligente) carga/cabo
2.Laptop, tablet PC, PDA, terminal de dados portátil;
3.Equipamentos médicos, dispositivos sem fios, equipamentos de comunicações de dados, equipamentos de telecomunicações, equipamentos de automação e industriais;
4- Aviação, aeroespacial, comunicações militares e electrónica militar
5- Automóveis, equipamento de navegação, de ensaio e de medição

Perguntas frequentes

1- Porquê escolher-nos?
Com 100% de sinceridade, a nossa empresa irá fornecer o melhor serviço para você quaisquer que sejam os produtos ou pós-venda.Nós forneceremos a cotação mais razoável e projetar amostras de alta qualidade de acordo com seus desenhos ou requisitosNós fornecemos garantia para cada cliente após a venda.

2Pode personalizar os produtos para nós?
Estamos muito satisfeitos em personalizar para você ou projetar para você. Por favor, forneça-nos seu desenho ou amostras, e diga-nos seus requisitos especiais sobre os produtos.Podemos personalizar o mais rápido possível de acordo com as suas necessidades.

3Quanto custará a amostra?
Se itens em estoque, fornecemos amostras para os clientes gratuitamente, mas você deve suportar a carga.
Se customizar iterms, vamos cobrar para adequadamente custo e reembolso proporção razoável de taxa de amostra quando você tem ordem para nós!

4E quanto ao seu prazo de entrega?
O tempo de entrega depende da quantidade e da dificuldade da encomenda do cliente. Geralmente, a entrega de mercadorias de estoque dentro de 3 dias, enquanto os produtos personalizados entregues dentro de 2 semanas.

5- Que tal o controlo de qualidade da sua empresa?
Vamos testar e inspecionar os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é a mais importante em nossa empresa, do material à entrega,Tudo será verificado duas vezes e a empresa obtém IS09001 para garantir isso..

Como pedir conectores magnéticos da UPE

✅ Passo 1: Envie seus requisitos

✅Pase 2: Citação e acordo

✅Passe 3: Confirmar a encomenda e pagar

✅ Passo 4: Produção e Envio

✅Pase 5: Garantia da qualidade

Transportes marítimos

Qualquer dúvida, por favor, envie paraUnião@upetech.net
