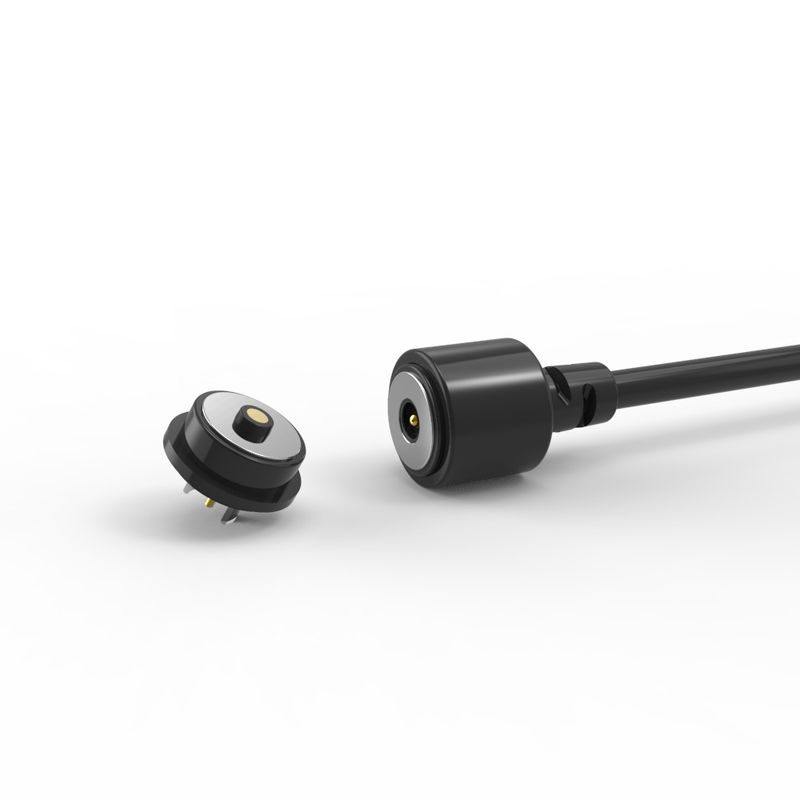

Conector de cabo magnético redondo de carregamento rápido com usb para uso inteligente

Conector de cabo magnético redondo de carregamento rápido com USB  para smart wear.

A Union Precision Electronic Co.,Ltd (UPE)  está comprometida com Pogo Pin de alta qualidade, conectores Pogo Pin, conector magnético e o design, desenvolvimento, produção e vendas de produtos de suporte como uma empresa de alta tecnologia.

Temos aderido à inovação tecnológica contínua e produtos de alta qualidade como o núcleo do desenvolvimento da empresa, uma equipe técnica profissional e experiente tem mais de 15 anos de experiência na indústria de conectores relevantes. A UPE tem muitos anos de experiência de trabalho em desenvolvimento e fabricação de produtos. A UPE garante a qualidade do produto durante o design, desenvolvimento e fabricação do produto. Ao mesmo tempo, também pode fornecer aos clientes suporte técnico, como desenvolvimento síncrono.

Os produtos estão em conformidade com os padrões de proteção ambiental EU ROHS, REACH, HF.

Conector de cabo magnético macho:

...Materiais:
Pogo Pin: Latão (Plunger & Barrel com revestimento 5U" Min Au sobre 60~100U"Ni);
Carcaça: preto HTN+30%GF UL94 V-0;
Ímã: NdFeB N52 com revestimento Ni;
Cabo: preto OD 3.00*2C(TC43*0.08),
Jaqueta do fio: preto TPE 90A .
Jaqueta do conector: preto TPE 90A..
...Mecânico:
Força da mola: 60g±10g, com curso de trabalho de 0,4 mm.
Curso total: 0,6 mm.
Vida mecânica: 10000 ciclos Min..
...Elétrico:
Tensão: 12 V.
Corrente: 2A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48 H.

Conector magnético fêmea:

..Materiais:
PINr: C6801 sem chumbo, com revestimento 5U" Min Au sobre 60~100U"Ni;
Carcaça: Preto HTN+30%GF UL94 V-0 ;
Concha: C6801 sem chumbo com revestimento Ni;
Ímã: NdFeB N52 com revestimento Ni
....Elétrico:
Tensão: 12,0 V.
Corrente: 3,0A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48H.
...& Dimensão de inspeção chave.
… Descrição da aplicação do produto (não se limita ao seguinte):
1. Soldagem de placa PCB plug-in;
2. Formação e encapsulamento após soldagem de fios;
3. Um terminal de transferência dessa placa PCB pode ser adicionado;
4. Moldagem por injeção de molde embutível;
5. Os fios podem ser colados diretamente.

 Atenção:
1. O ímã usa material NdFeB, ele pode manter a força magnética para sempre (exceto alta temperatura, quebrado, conexão do mesmo polo)

2. O ímã existe interferência de campo magnético

3. Pode projetar proteção contra curto-circuito

Como funcionam os conectores magnéticos?

. Ambos os lados se conectam magneticamente quando colocados próximos um do outro
. A luz na parte traseira do plugue indica que a energia está fluindo
. Quando os lados são separados, o fluxo de energia para imediatamente
. Eles evitam curtos-circuitos, pois os conectores se repelem e, se atraírem, é nas partes isoladas (pois ambos os conectores liberam o mesmo polo magnético)

Parâmetro dos conectores de cabo magnético de 2 pinos circulares:

Desenho técnico do conector magnético fêmea circular de 2 pinos

Recomenda layout de PCB

Vantagens do conector magnético:

1. Experiência do usuário sem esforço

.Adsorção automática: Conecta-se facilmente com uma simples ação de "encaixe" – sem necessidade de alinhamento preciso.

.Segurança anti-queda: Desconecta-se de forma limpa sob tensão (por exemplo, tropeçar no cabo), protegendo os dispositivos contra danos.

2. Durabilidade excepcional

.Vida útil alta: Classificado para 100.000 a 200.000 ciclos de conexão/desconexão – superando em muito os conectores padrão.

.Design robusto: A estrutura reforçada resiste ao estresse físico e ao uso frequente.

3. Resiliência ambiental

.Impermeabilização IPX8: A porta do lado do dispositivo (fêmea) suporta submersão (ideal para wearables, equipamentos médicos, dispositivos externos).

.Resistência à poeira: O design selado impede a entrada de partículas.

4. Fornecimento de energia de alto desempenho

.Suporte de carregamento rápido: Lida com correntes de 5A a 10A, permitindo o carregamento rápido de dispositivos que consomem muita energia.

.Baixa resistência: Otimizado para transmissão eficiente de alta corrente com perda mínima de energia.

5. Flexibilidade de design

.Estética personalizável: Forma, cor e marca adaptadas para combinar com os dispositivos host (por exemplo, wearables, gadgets IoT).

.Adaptabilidade do fator de forma: Pode ser projetado para perfis ultrafinos ou gabinetes especializados.

6. Segurança aprimorada

.Anti-curto-circuito: Proteção integrada contra curtos acidentais durante a conexão/desalinhamento.

.Polaridade à prova de falhas: O design físico impede a inserção incorreta (proteção contra polaridade invertida).

7. Capacidade de sinal avançada

.Dados de alta velocidade: Suporta USB 2.0, HDMI 1.3, sinais de áudio/vídeo – substituindo as portas tradicionais sem comprometer a função.

.Integridade do sinal: Mantém a transmissão estável para vídeo/áudio, mesmo com desconexões frequentes.

As áreas de aplicação do produto são:

1. Dispositivos vestíveis (smartwatches, localizador de animais de estimação, pulseira inteligente) carregamento/cabo
2. Laptop, tablet PC, PDA, terminal de dados portátil;
3. Equipamentos médicos, dispositivos sem fio, equipamentos de comunicação de dados, equipamentos de telecomunicações, equipamentos de automação e industriais;
4. Aviação, aeroespacial, comunicações militares e eletrônicos militares
5. Automóvel, navegação automotiva, testador e equipamentos de medição

Perguntas frequentes

1. Por que nos escolher?
Com 100% de sinceridade, nossa empresa fornecerá o melhor serviço para você, sejam produtos ou pós-venda. Forneceremos a cotação mais razoável e projetaremos amostras de alta qualidade de acordo com seus desenhos ou requisitos. Fornecemos garantia para cada cliente após a venda.

2. Você pode personalizar produtos para nós?
Temos muito prazer em personalizar ou projetar para você. Forneça-nos seu desenho ou amostras e diga-nos seus requisitos especiais sobre os produtos. Podemos personalizar o mais rápido possível de acordo com suas necessidades.

3. Quanto custará a amostra?
Se itens em estoque, fornecemos amostras aos clientes gratuitamente, mas você deve arcar com o frete.
Se personalizar itens, cobraremos o custo adequado e reembolsaremos uma proporção razoável da taxa da amostra quando você fizer um pedido para nós!

4. E quanto ao seu tempo de entrega?
O tempo de entrega depende da quantidade e da dificuldade do pedido do cliente. Normalmente, os produtos em estoque são entregues em 3 dias, enquanto os produtos personalizados são entregues em 2 semanas.

5. Como sobre o controle de qualidade da sua empresa?
Testaremos e inspecionaremos os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é o mais importante em nossa empresa, desde o material até a entrega, tudo será verificado duplamente e a empresa obtém a IS09001 para garantir isso.

Como encomendar conectores magnéticos da UPE

✅ Etapa 1: Envie seus requisitos

✅ Etapa 2: Cotação e acordo

✅ Etapa 3: Confirmar pedido e pagar

✅ Etapa 4: Produção e envio

✅ Etapa 5: Garantia de qualidade

Envio

Qualquer dúvida, por favor, envie para union@upetech.net
