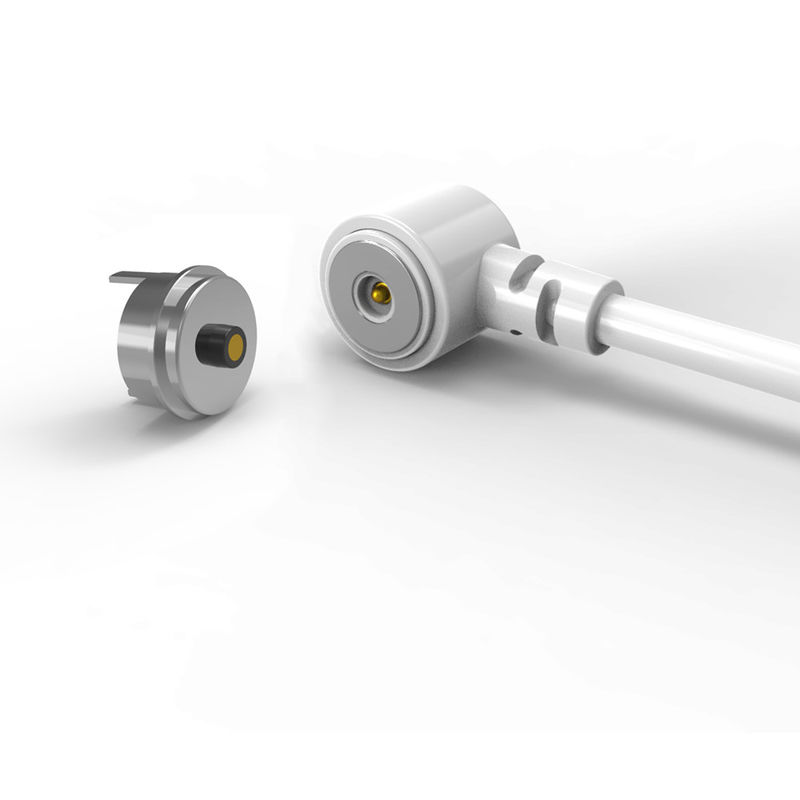

Cabo de carregamento USB magnético personalizado para tablet, masculino e feminino

Cabo de carregamento USB magnético personalizado para tablet e computador.

UPE é um fabricante profissional de conectores magnéticos e conectores de cabo magnético.

A empresa UPE, como fabricante global profissional, oferece soluções magnéticas com design exclusivo, projetadas para atender aos requisitos precisos do cliente. Nossos produtos apresentam um formato compacto e projetado com precisão. Utilizando pinos pogo magnéticos, eles garantem excelente condutividade elétrica e resistência superior à corrosão, mesmo em ambientes exigentes.

Os produtos são vendidos principalmente para a Europa, Estados Unidos, Canadá, Austrália e países e regiões desenvolvidos na Ásia.

Conector de cabo magnético macho:

...Materiais:
Pino Pogo: Latão (Plunger&Barrel com revestimento 5U" Min Au sobre 60~100U"Ni);
Carcaça: LCP branco+30%GF UL94 V-0;
Ímã: NdFeB N52 com revestimento Ni;
Cabo:Branco OD 3.00*2C(TC43*0.08),
Jaqueta do fio:Branco TPE 90A .
Jaqueta do conector: Branco TPE 90A..
...Mecânico:
Força da mola: 60g±10g, em curso de trabalho de 0,4 mm.
Curso total: 0,6 mm.
Vida mecânica: 10000 ciclos Min..
...Elétrico:
Tensão: 12 V.
Corrente: 2A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48 H.

Conector magnético fêmea:

..Materiais:
PINr: C6801 sem chumbo, revestimento 5U" Min Au sobre 60~100U"Ni;
Carcaça: LCP branco+30%GF UL94 V-0;
Concha: C6801 sem chumbo com revestimento Ni;
Ímã: NdFeB N52 com revestimento Ni
....Elétrico:
Tensão: 12,0 V.
Corrente: 5,0A.
Resistência de contato: 50mΩMax (PIN).
Teste 100% aberto e curto.
...Produto em conformidade com ROHS ou REACH.
...Teste de névoa salina: 48H.
...& Dimensão de inspeção chave.
… Descrição da aplicação do produto (não se limita ao seguinte):
1. Soldagem de placa PCB plug-in;
2. Formação e encapsulamento após soldagem de fios;
3. Um terminal de transferência dessa placa PCB pode ser adicionado;
4. Moldagem por injeção de molde embutível;
5. Os fios podem ser colados diretamente.

Parâmetro dos conectores de cabo magnético de 2 pinos circulares:

Desenho técnico do conector de cabo de 2 pinos circular

Desenho técnico do conector magnético fêmea de 2 pinos circular

Recomenda layout de pcb

Vantagens do conector magnético:

●Design humanizado da experiência de conexão de adsorção automática;

●Anti-queda humanizado: é fácil remover da interface de carregamento, e não é fácil remover o dispositivo;

●Tempo de vida: até 100.000-200.000 ciclos;

●Design à prova d'água: a extremidade fêmea do dispositivo pode ser à prova de poeira e à prova d'água (IPX8);

●Tempo de carregamento rápido: o design do conector magnético de 5A-10A suporta a transmissão de alta corrente;

●A aparência do conector magnético pode ser combinada de acordo com o design do dispositivo de aplicação do cliente;

●Design de estrutura anti-curto-circuito do produto e à prova de falhas;

●Realize a transmissão de sinal de alta frequência, pode substituir a função USB2.0 HDMI 1.3 Transmissão de sinal de vídeo e áudio tradicional

●Conectores fêmeas e adaptadores de PCB que economizam espaço podem alcançar conexões do tipo pogo e patch cord SMT DIP

●A excelente classe de resistência à corrosão (48H-120H) atende aos requisitos para uso em ambientes agressivos

●Excelentes interfaces expansíveis, que podem implementar (Sinal de alimentação, Vídeo Áudio, Jack, etc.)

●O tempo de desenvolvimento é curto, o custo de fabricação do molde é baixo e é adequado para personalização

Aplicações de produtos:

1. Aeroespacial, dispositivos médicos, eletrônicos automotivos embarcados, pequenos eletrodomésticos, equipamentos industriais automatizados, equipamentos de comunicação de dados, equipamentos de inspeção industrial, dispositivos sem fio, veículos inteligentes de movimentação por trilhos
2: Dispositivos de realidade virtual (VR), dispositivos de veículos aéreos não tripulados, dispositivos de robôs inteligentes
3: Produtos vestíveis inteligentes, produtos de posicionamento inteligente (smartwatches infantis, pulseiras inteligentes, telefones celulares vestíveis, fones de ouvido Bluetooth, etc.)
4: Dispositivos domésticos inteligentes, dispositivos de terminal portátil inteligente, equipamentos de saneamento inteligente, equipamentos esportivos ao ar livre inteligentes, dispositivos de fisioterapia e beleza inteligentes
5: Eletrônicos de consumo, pequenos eletrodomésticos (impressoras, smartphones, computadores, câmeras, equipamentos audiovisuais, PDA)

Por que nos escolher?

1. Equipe de P&D com capacidades independentes de design e desenvolvimento, pode ser personalizada com o desenvolvimento do produto; você só precisa de um ID, faremos o resto por você, desenvolvimento gratuito, tempo de P&D de 3 a 5 dias úteis.

2. Projetos de produtos de seleção de vários programas, conexão redonda, quadrada, retangular, em forma com o uso flexível da maneira de obter uma aparência bonita, economizando espaço, fácil de conectar, a força magnética pode atingir de 1N a 30N.

3. Forma de conexão: ímã a ímã, ímã a liga, ímã a chapas de ferro e assim por diante, para atender a diferentes estruturas e aplicações, evitar interferência de campo magnético, use ímã NdFeB, pode manter a força magnética para sempre.

Como fazer o pedido do conector de cabo magnético

Etapa 1: Envie seus requisitos
Forneça estes detalhes principais:

✅Tipo de conector: por exemplo, apenas carregamento, Dados+Energia (USB-C/HDMI), Pino Pogo, Híbrido

✅Quantidade: Volume anual estimado (por exemplo, 50 mil unidades/ano)

✅Necessidades de personalização:
.Forma/tamanho (por exemplo, circular Ø5mm, em ângulo reto)
.Classificação de corrente (por exemplo, carregamento rápido de 8A)

.Classificação IP (por exemplo, IPX8 à prova d'água)

.Tipo de sinal (por exemplo, USB 2.0 + alimentação de 12V)
Estética (cor, marca, acabamento da superfície)

✅Especificações técnicas: Tensão de operação, ciclos de acoplamento, faixa de temperatura de operação

Etapa 2: Cotação e acordo
UPE fornece:
.Preços unitários (descontos por volume para pedidos de 5 mil+)
.Prazo de entrega (prototipagem + produção em massa)
.Condições de pagamento (por exemplo, depósito de 50%, 50% antes do envio)

Finalizar: MOQ, cronograma de entrega, embalagem

Etapa 3: Confirmar pedido e pagar
Assine um PO ou um acordo de pedido formal

Pague com segurança via:
.Transferência bancária (SWIFT/TT)
.PayPal
.Carta de crédito (para pedidos em massa)

Etapa 4: Produção e envio
✅Prototipagem: 5-7 dias (aprovação da amostra antes da produção em massa)

✅Produção em massa: 15-20 dias (dimensionamento flexível)

Envio:
.EXW
.Logística rastreável (DHL, FedEx, frete marítimo)

Etapa 5: Garantia de qualidade
✅Pré-envio: A UPE fornece relatórios de controle de qualidade (testes IP, verificações de continuidade)

✅Pós-entrega: Inspecione para:
.Precisão dimensional
.Desempenho de sinal/energia
.Consistência do acabamento
