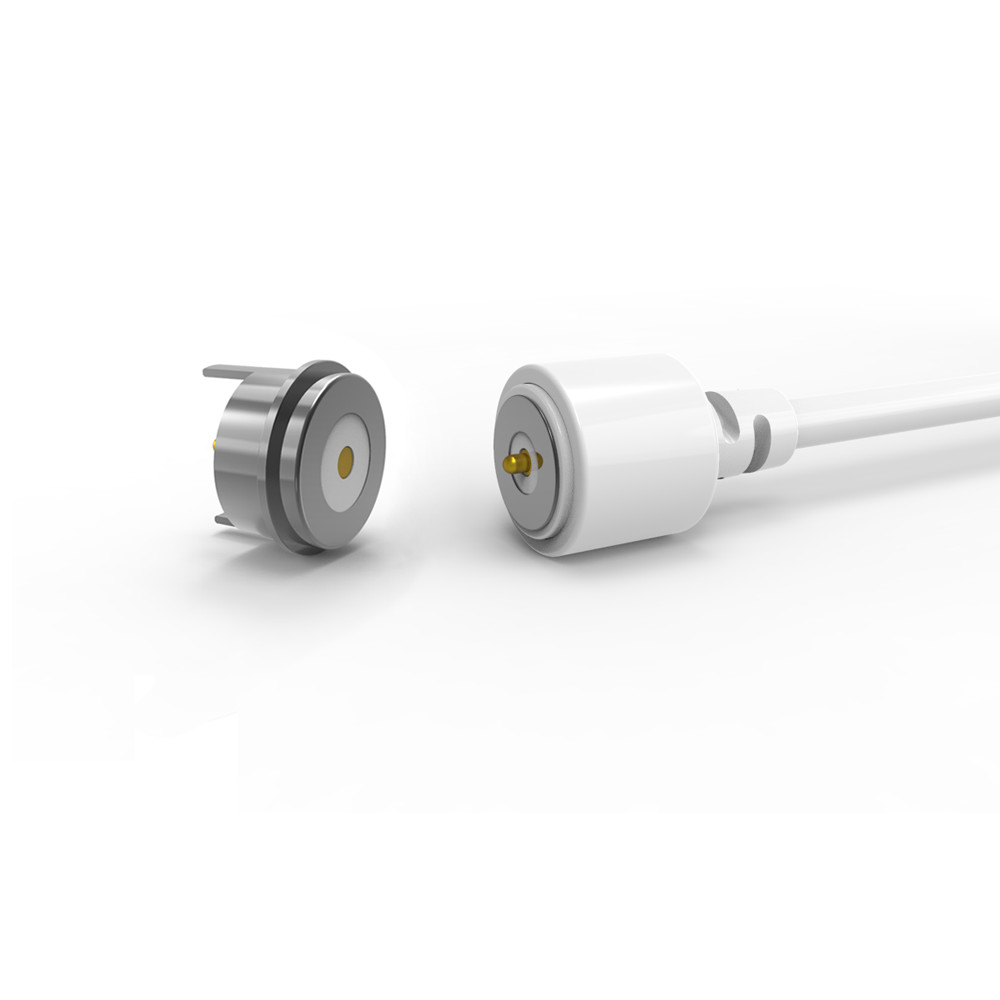

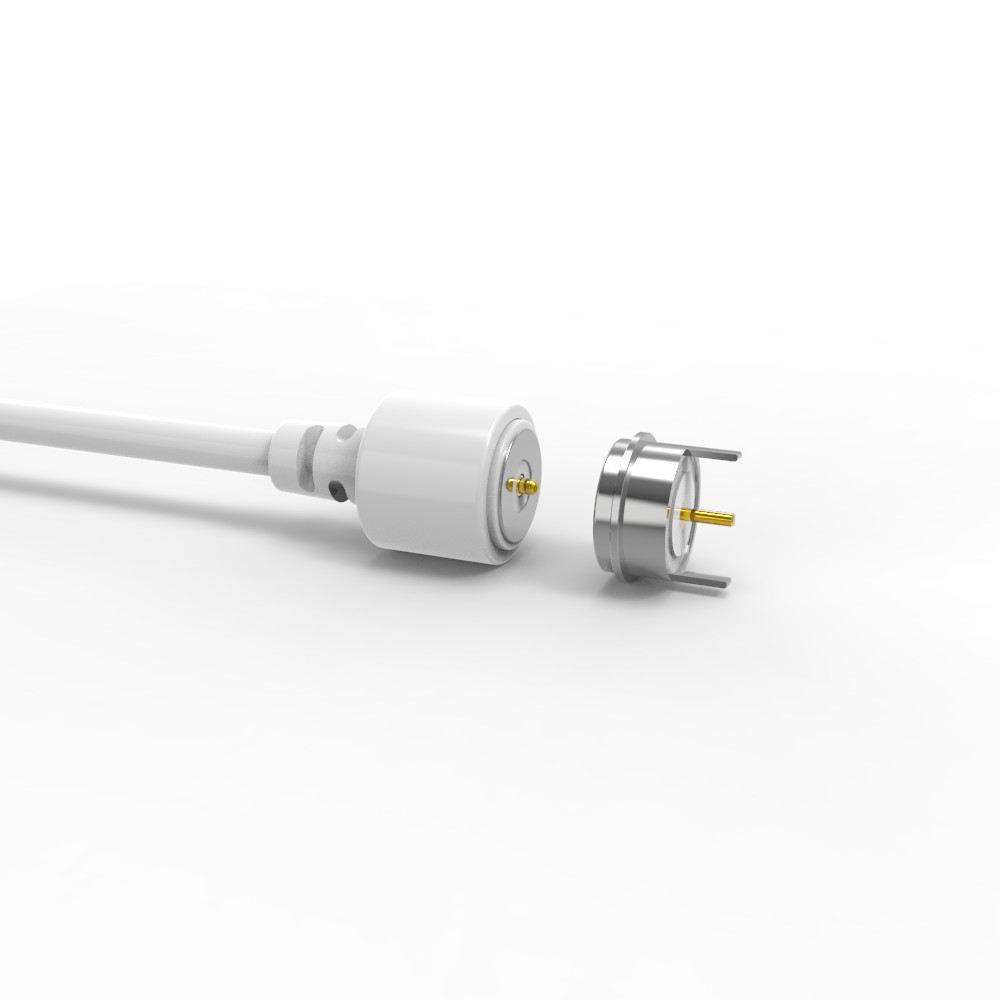

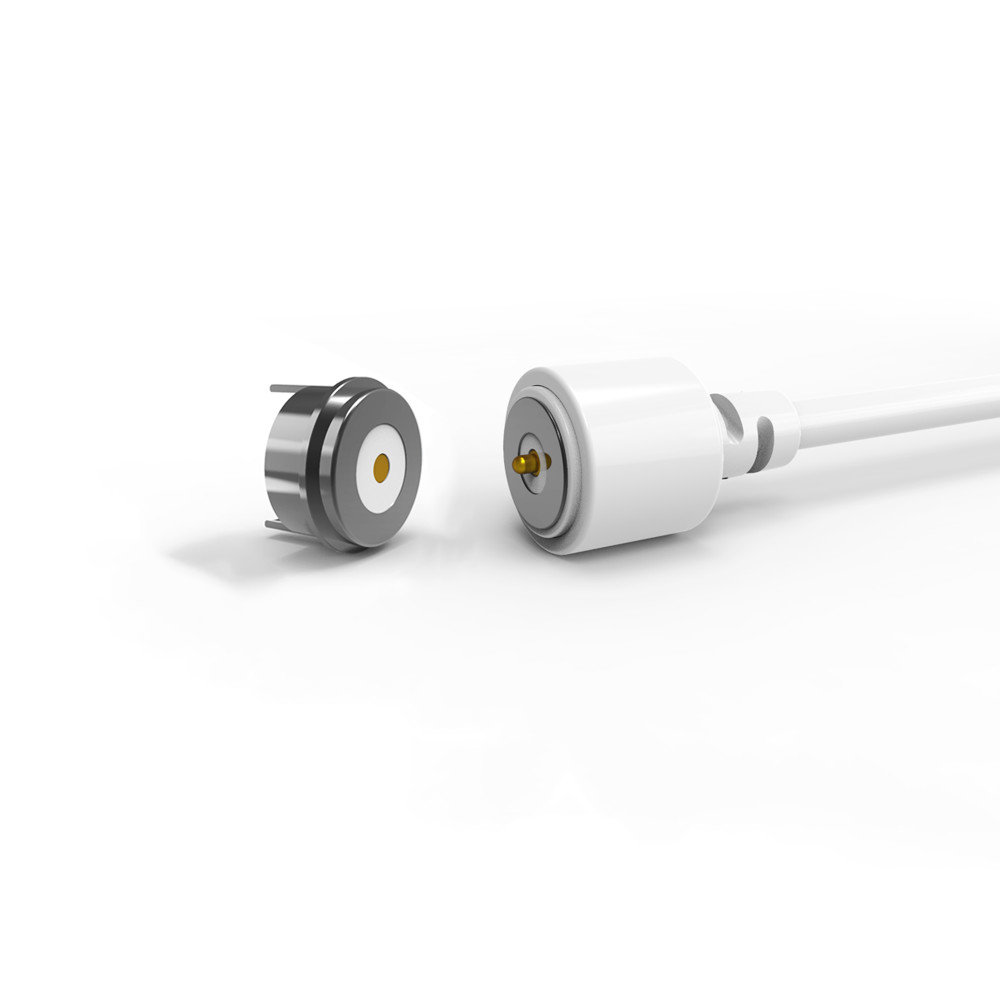

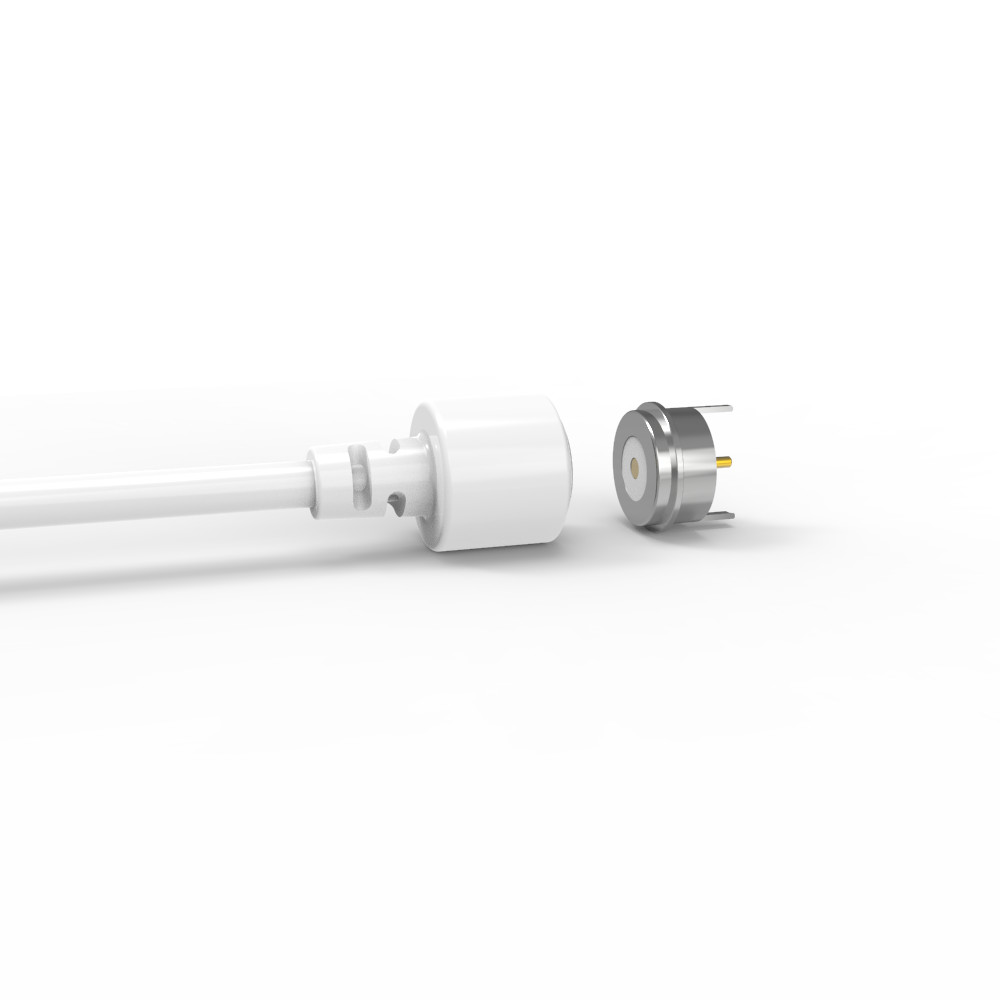

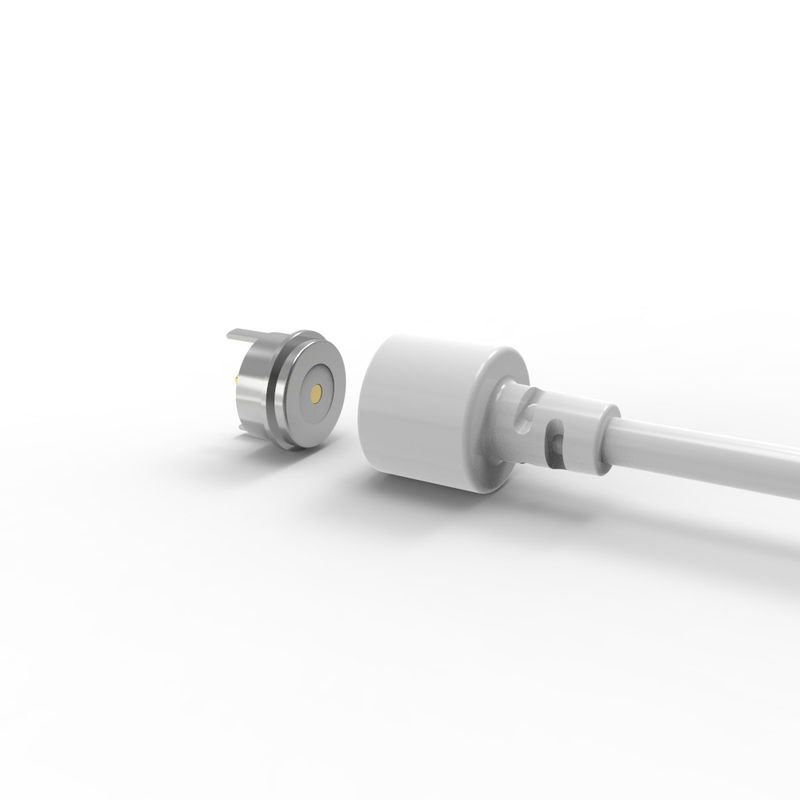

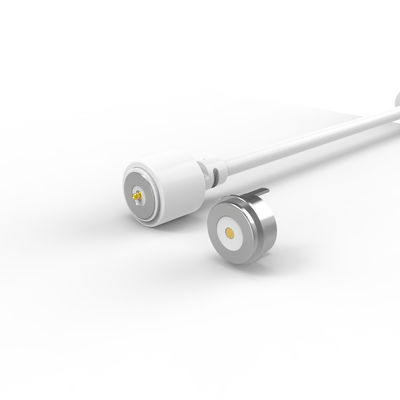

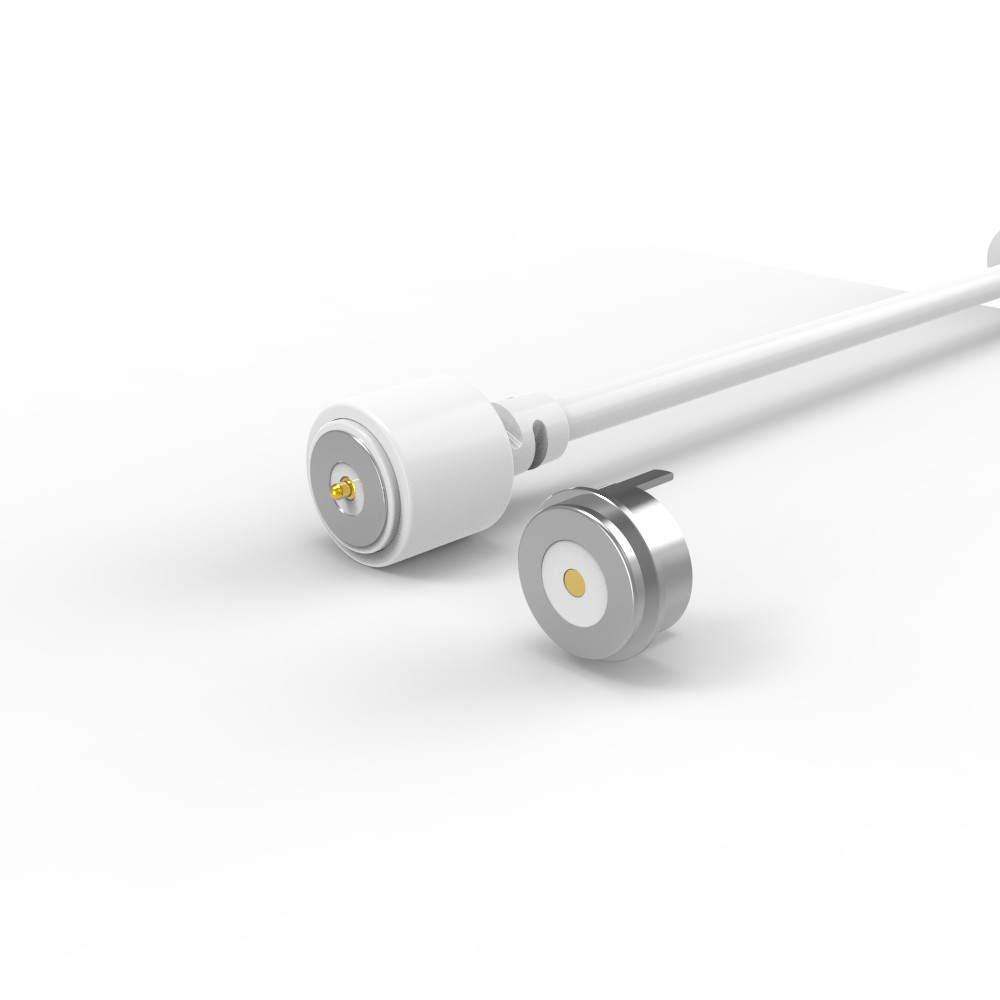

2 Posição ímã conector de pin Pogo carregado de mola para USB um conector de cabo magnético

Conector pogo pin magnético de 2 posições com mola para conector de cabo magnético USB A.

A UPE é uma fabricante profissional de conectores magnéticos e conectores de cabo magnético.

Temos nossos próprios designers profissionais para atender a qualquer uma de suas necessidades e fornecer serviço de personalização de conectores magnéticos. Diferentes produtos e soluções de conectores pogo pin magnéticos podem ser projetados de acordo com as diferentes necessidades do cliente.

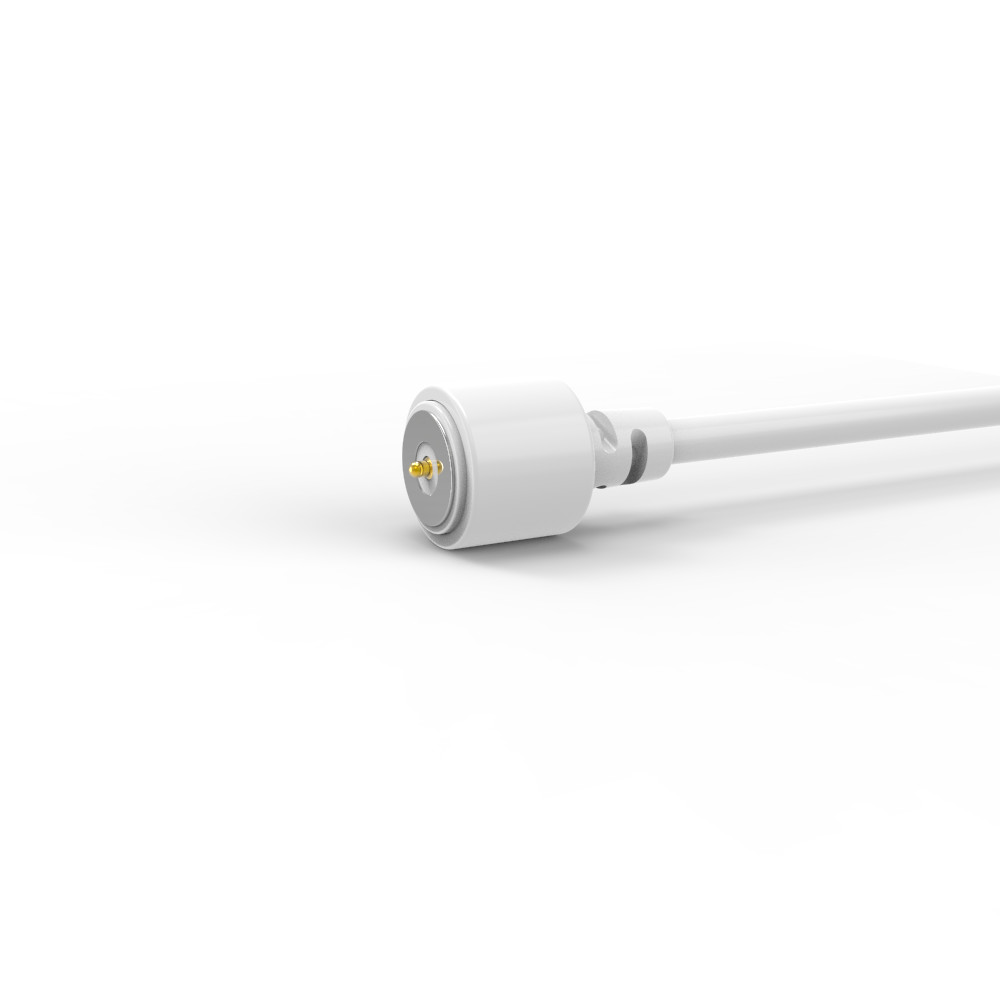

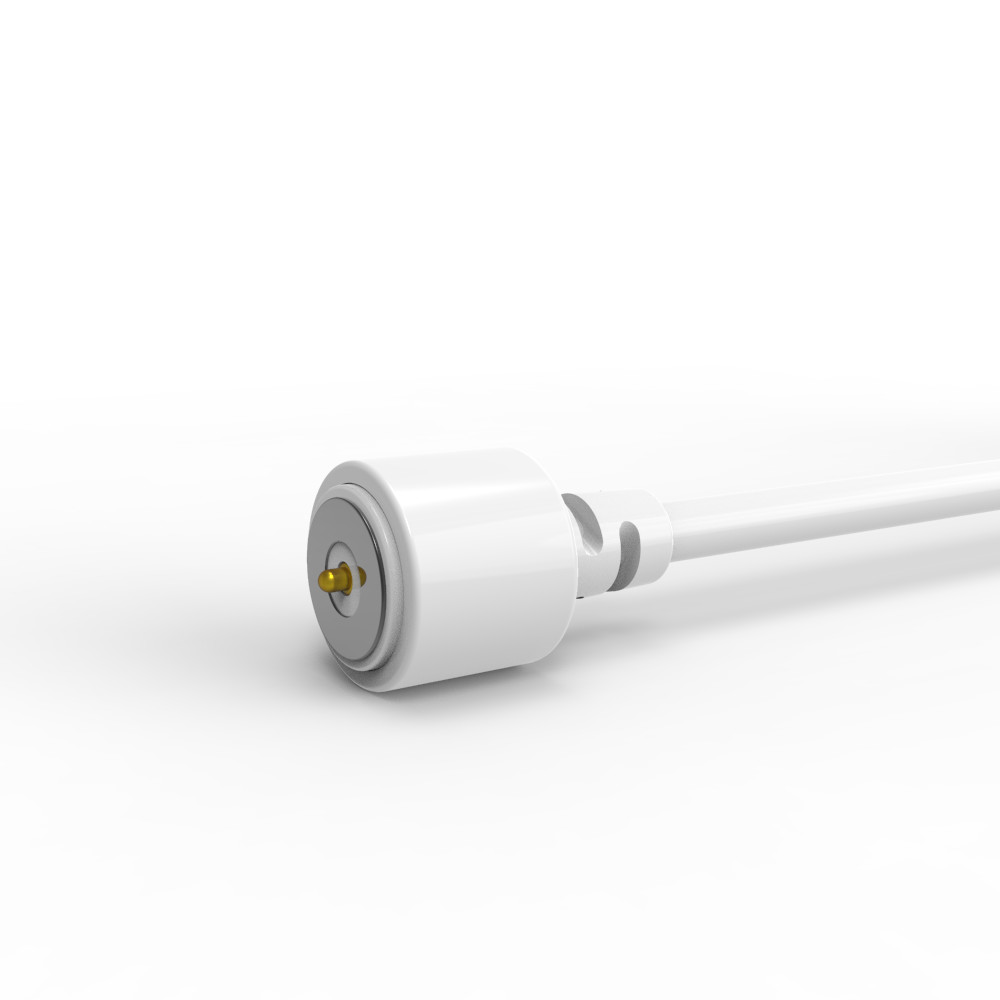

Conector de cabo magnético macho:

1. Materiais e Construção (Premium e Durável):

Pinos Pogo: Núcleo de latão com revestimento de alta qualidade (60~100µ" Ni sob 5µ" Au), garantindo resistência superior à corrosão, baixa resistência de contato e confiabilidade a longo prazo.

Carcaça: HTN+30% Fibra de Vidro (UL94 V-0) – Excelente resistência mecânica, resistência ao calor e retardamento de chama.

Ímã: NdFeB N52 (niquelado) – Força magnética líder do setor (grau N52) para acoplamento seguro com proteção contra corrosão.

Cabos e Jaquetas:

Cabo: OD 3,0 mm, 2 núcleos (43x0,08 mm fios de cobre estanhado).

Conector e Jaquetas de Fio: TPE branco 90A – Flexível, resistente à abrasão e esteticamente consistente.

2. Desempenho Mecânico (Projetado com Precisão):

Força da Mola: 60g ±10g @ curso de trabalho de 1,0 mm – Otimizado para pressão de contato estável e fácil acoplamento.

Curso: Curso total de 1,2 mm (curso de trabalho de 1,0 mm).

Vida útil: mais de 10.000 ciclos – Design robusto para alta frequência

3. Confiabilidade Elétrica (Testada e Certificada):

Classificação: 12V / 2A – Adequado para transmissão de dados/energia de baixa potência (por exemplo, wearables, dispositivos IoT).

Resistência de Contato: ≤50mΩ por pino (garantindo queda de tensão mínima).

Teste: 100% teste de circuito aberto/curto + spray de sal 48H (validando a resistência à corrosão).

Conformidade: ROHS/REACH – Ambientalmente seguro para mercados globais.

Conector magnético fêmea:

Componentes e Materiais Chave:

1. Pinos (Contatos Elétricos):

.Material de Base: Liga de Latão sem Chumbo C6801 (Maior teor de cobre do que o latão padrão, oferecendo melhor condutividade e resistência à corrosão).

.Revestimento: Igual ao macho - Mínimo 5µ" Ouro (Au) sobre 60-100µ" Níquel (Ni). Garante excelente resistência à corrosão e baixa resistência de contato.

2. Carcaça (Corpo Plástico Principal):

.Material: Idêntico ao macho - HTN preto + 30% Fibra de Vidro, UL94 V-0. Fornece alta resistência, resistência à temperatura e retardamento de chama.

3. Concha (Estrutura Metálica Externa):

.Material: Liga de Latão sem Chumbo C6801.

.Revestimento: Níquel (Ni). Fornece proteção contra corrosão e um acabamento consistente. Esta é uma diferença estrutural significativa em relação ao conector macho.

3. Ímã:

.Tipo: Idêntico ao macho - NdFeB N52 (Grau comum mais forte).

.Revestimento: Níquel (Ni). Essencial para a proteção contra corrosão do ímã.

Especificações Elétricas:

1. Tensão de Operação: 12V DC (Igual ao macho).

2. Corrente de Operação: 5,0A (Diferença Crítica - Maior que a classificação de 2A do macho).

3. Resistência de Contato: Máx. 50mΩ por pino (Mesma especificação do macho).

4. Teste: 100% Teste de Circuito Aberto e Curto (Controle de qualidade padrão).

Conformidade e Confiabilidade:

Conformidade Ambiental: Explicitamente em conformidade com RoHS e REACH.

Resistência à Corrosão (Teste de Spray de Sal): 48 Horas (Igual ao macho, indicando boa resiliência ambiental para o revestimento/materiais

Descrição da aplicação do produto (não se limita ao seguinte):

Este conector fêmea é projetado para integração versátil em produtos finais:

1. Soldagem Plug-in Placa PCB: Projetado para soldagem direta através de orifícios ou, potencialmente, montagem em superfície em uma PCB. A concha provavelmente tem abas/pinos de solda.

2. Formação e Encapsulamento Após Soldagem de Fios: Pode ser montado com fios conectados primeiro, depois moldado/encapsulado para alívio de tensão e vedação.

3. Adicionar Terminal de Transferência à PCB: Sugere que o conector pode ser montado em uma PCB intermediária "terminal de transferência" que é então conectado à PCB principal (útil para modularidade ou alinhamento).

4. Injeção de Moldagem para Molde Embutível: Projetado para ser integrado com segurança na carcaça de plástico de um produto por meio de moldagem por inserção. A carcaça HTN e a concha de metal fornecem pontos de ancoragem robustos.

5. Fios Ligados Diretamente: Os fios podem ser terminados diretamente nos pinos do conector (por exemplo, soldagem, crimpagem) sem necessariamente estarem em uma PCB primeiro.

Parâmetro dos Conectores de Cabo Magnético Circular de 2 Pinos:

Desenho técnico do conector magnético fêmea circular de 2 pinos

Re

comendado layout da PCBVantagens do Conector Magnético:

●Design humanizado da experiência de conexão de adsorção automática;

●Anti-queda humanizado: é fácil de remover da interface de carregamento, e não é fácil remover o dispositivo;

●Tempo de vida: até 100.000-200.000 ciclos;

●Design à prova d'água: a extremidade fêmea do dispositivo pode ser à prova de poeira e à prova d'água (IPX8);

●Tempo de carregamento rápido: o design do conector magnético de 5A-10A suporta a transmissão de alta corrente;

●A aparência do conector magnético pode ser combinada de acordo com o design do dispositivo de aplicação do cliente;

●Design de estrutura anti-curto-circuito do produto e à prova de falhas;

●Realize a transmissão de sinal de alta frequência, pode substituir a função tradicional USB2.0 HDMI 1.3 Transmissão de sinal de vídeo e áudio

Aplicações de produtos:

1

.Dispositivos vestíveis, equipamentos de posicionamento inteligente, pulseiras inteligentes infantis, smartwatches, telefones celulares vestíveis, fones de ouvido Bluetooth, etc.) cabo de dados, cabo de carregamento, conexão de extremidade de fio de tira magnética2. Equipamentos médicos, equipamentos sem fio, equipamentos de comunicação de dados, equipamentos de telecomunicações, equipamentos de automação e industriais, equipamentos audiovisuais

3. Aviação, eletrônica aeroespacial, comunicação militar

4. Automotivo, navegação automotiva, equipamentos de teste e medição

5. Eletrônicos de consumo (telefones celulares, computadores tablet, fones de ouvido Bluetooth, câmera, relógio, produtos eletrônicos de consumo portáteis e muitos outros campos eletrônicos.)

Por que nos escolher?

1. Serviço de personalização profissional

2. Capacidade de produção de amostras rápidas

3. Sistema de controle de qualidade rigoroso

4. Processamento com componentes importados

5. Equipamentos de teste de alta precisão

6. Procedimentos razoáveis de controle de custos

7. Padrões ambientais do produto

Como fazer o pedido do conector de cabo magnético

Etapa 1: Envie suas necessidades

Forneça estes detalhes principais:
✅

Pós-entrega: Inspecione para:✅

Pós-entrega: Inspecione para:✅

Pós-entrega: Inspecione para:.Forma/tamanho (por exemplo, circular Ø5mm, ângulo reto)
.Classificação de corrente (por exemplo, carregamento rápido de 8A)
.Classificação IP (por exemplo, IPX8 à prova d'água)

.Tipo de sinal (por exemplo, USB 2.0 + alimentação de 12V)

Estética (cor, marca, acabamento da superfície)
✅

Pós-entrega: Inspecione para:Etapa 2: Cotação e Acordo

A UPE fornece:
.Preço unitário (descontos por volume para pedidos de 5 mil+)
.Prazo de entrega (prototipagem + produção em massa)
.Condições de pagamento (por exemplo, depósito de 50%, 50% antes do envio)
Finalizar: MOQ, cronograma de entrega, embalagem

Etapa 3: Confirmar Pedido e Pagar

Assine um PO ou acordo de pedido formal
Pague com segurança via:

.Transferência bancária (SWIFT/TT)
.PayPal
.Carta de Crédito (para pedidos em massa)
Etapa 4: Produção e Envio

✅
Pós-entrega: Inspecione para:✅

Pós-entrega: Inspecione para:Envio:

.EXW
.Logística rastreável (DHL, FedEx, frete marítimo)
Etapa 5: Garantia de Qualidade

✅
Pós-entrega: Inspecione para:✅

Pós-entrega: Inspecione para:.Precisão dimensional
.Desempenho de sinal/energia
.Consistência do acabamento
Envio
