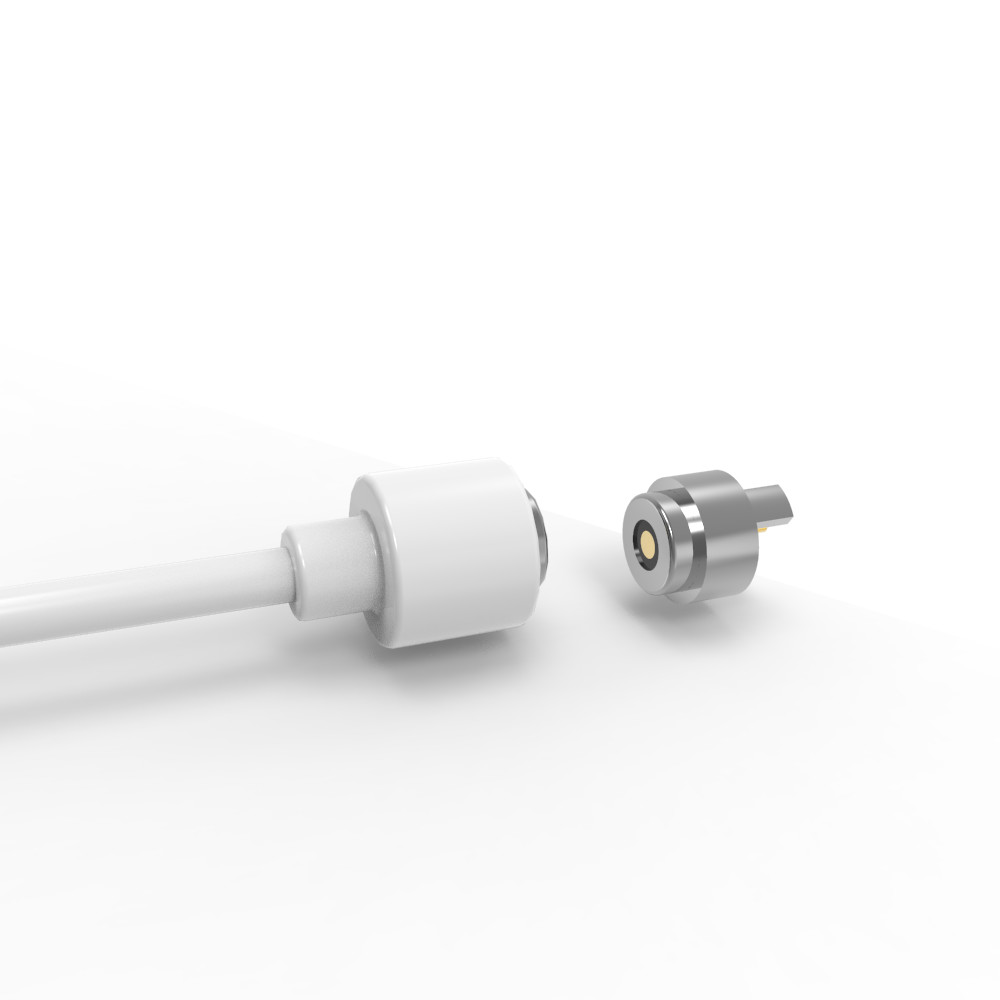

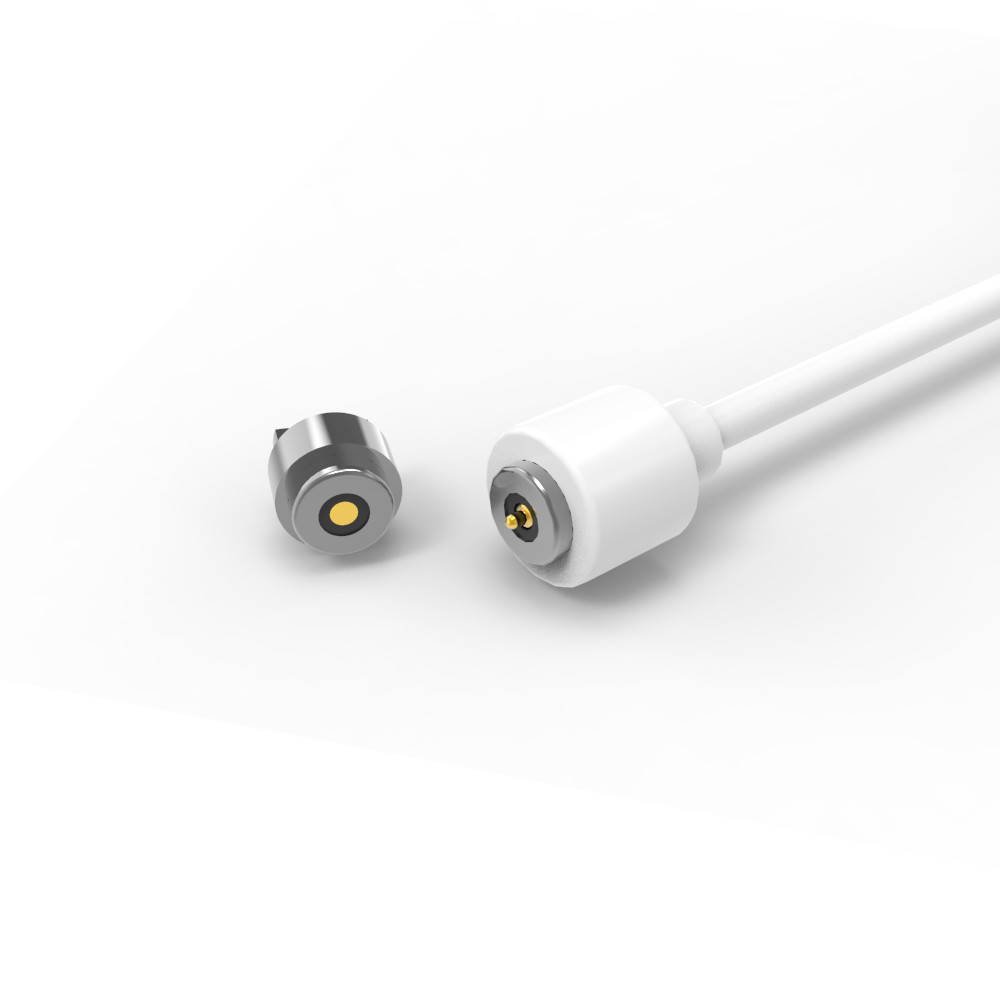

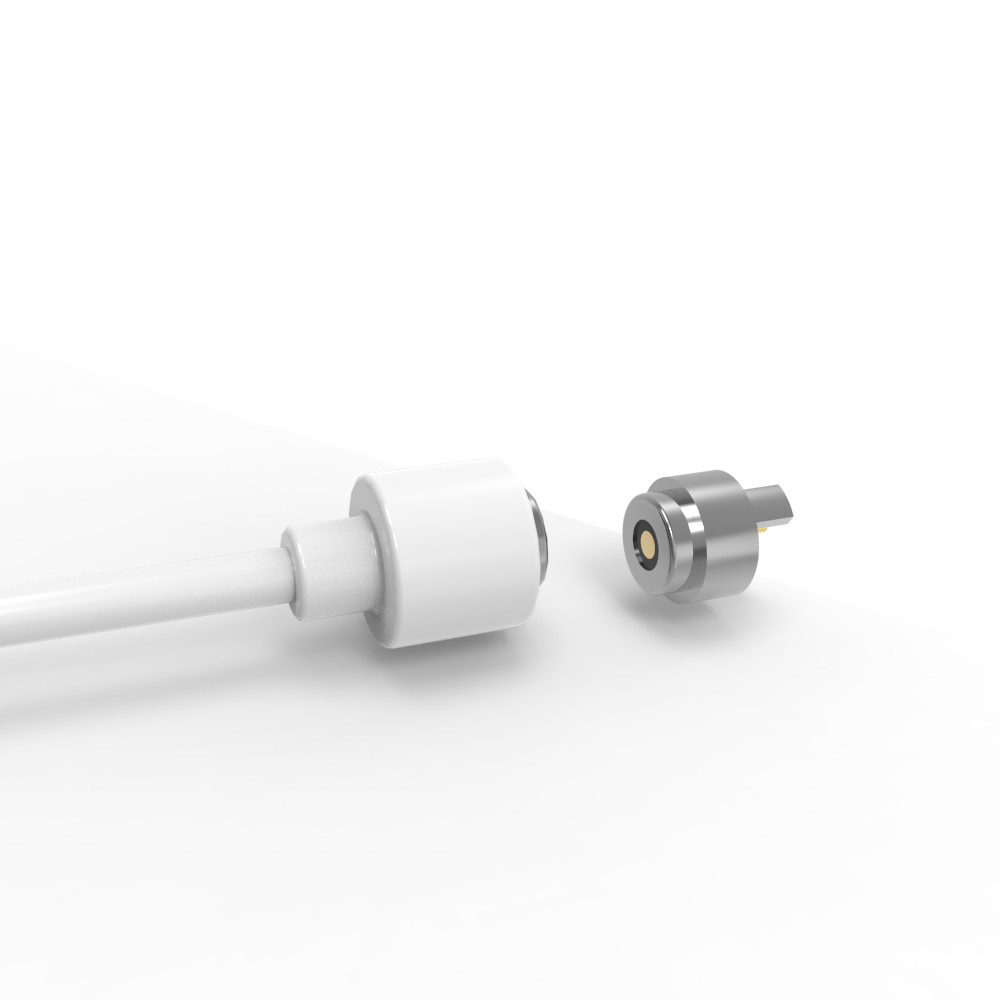

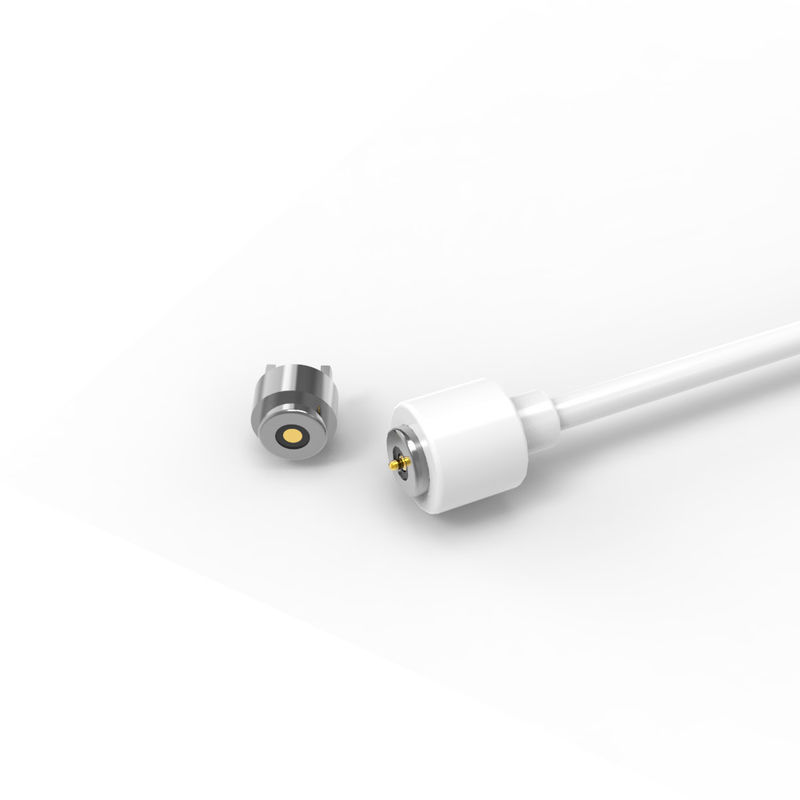

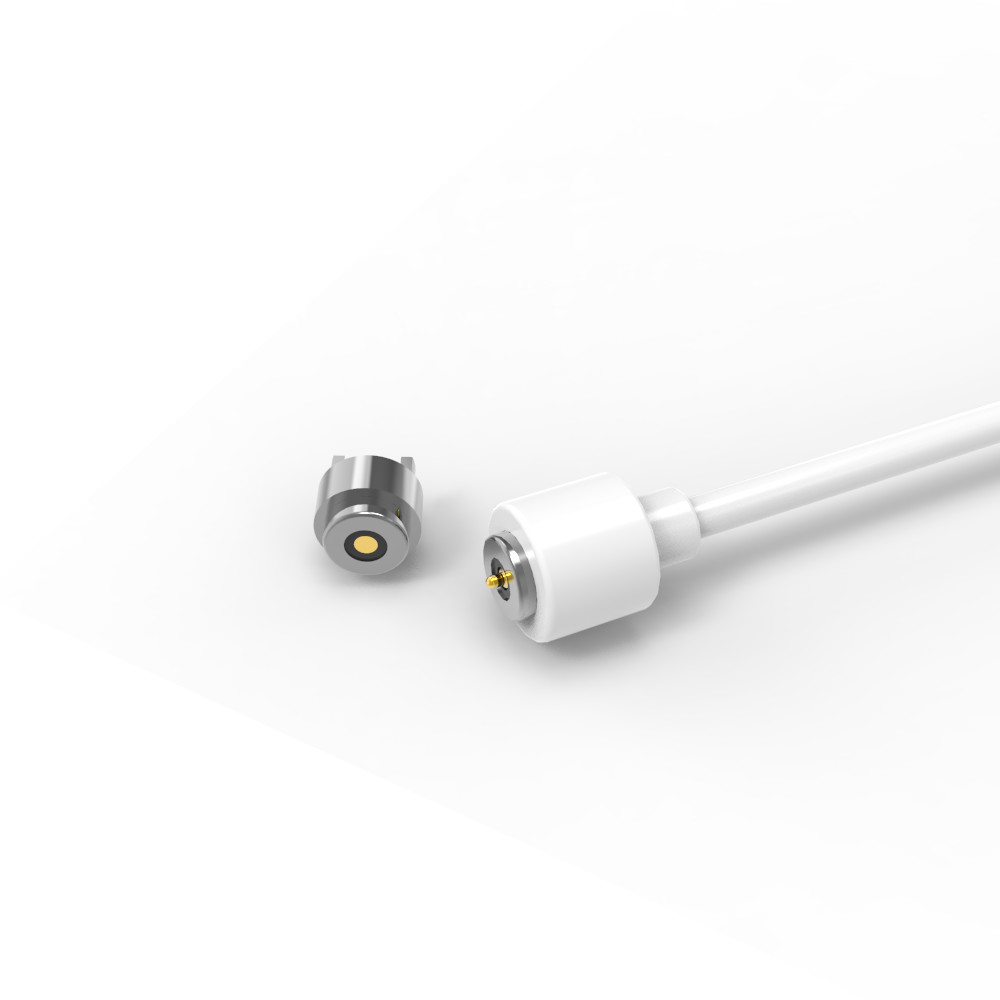

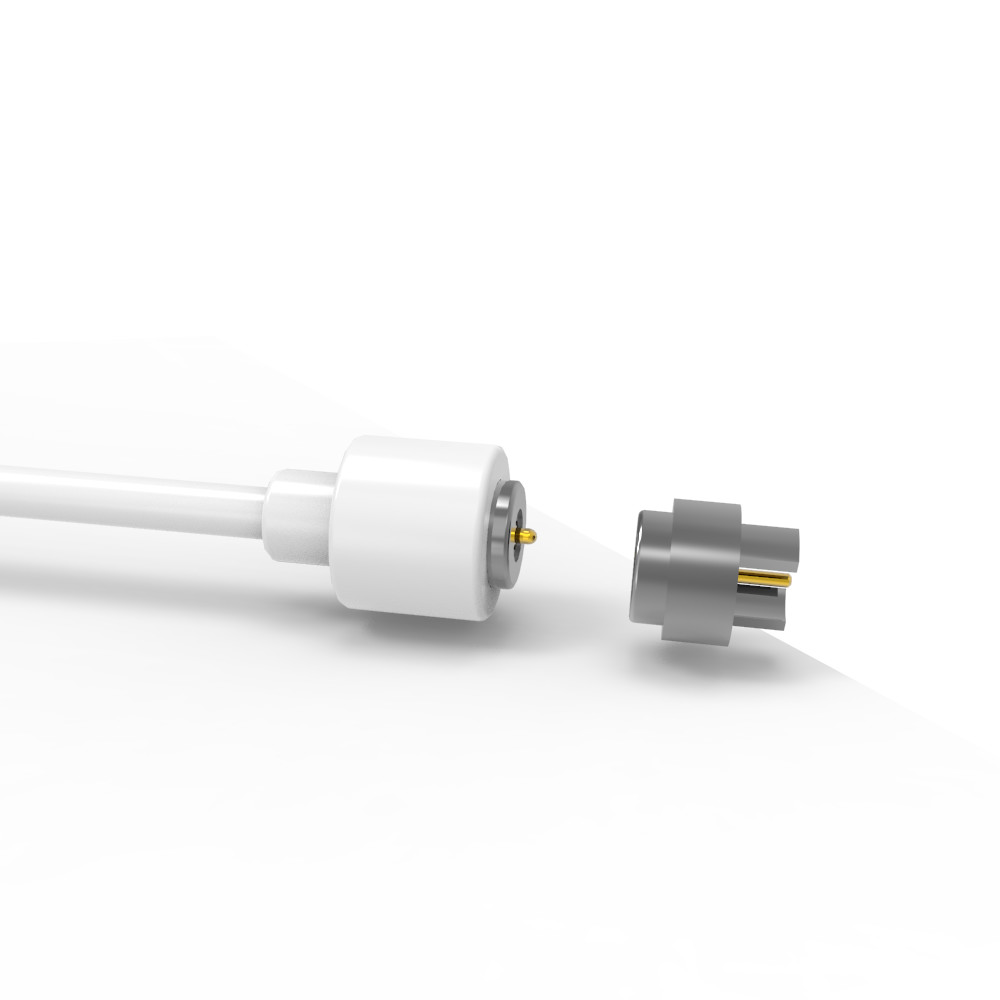

OD4.0mm Conector de cabo de alimentação magnético circular de 2 pines branco para cadeiras de rodas elétricas

OD4.0mm Conector de cabo de alimentação magnético circular de 2 pinos branco para cadeiras de rodas elétricas.

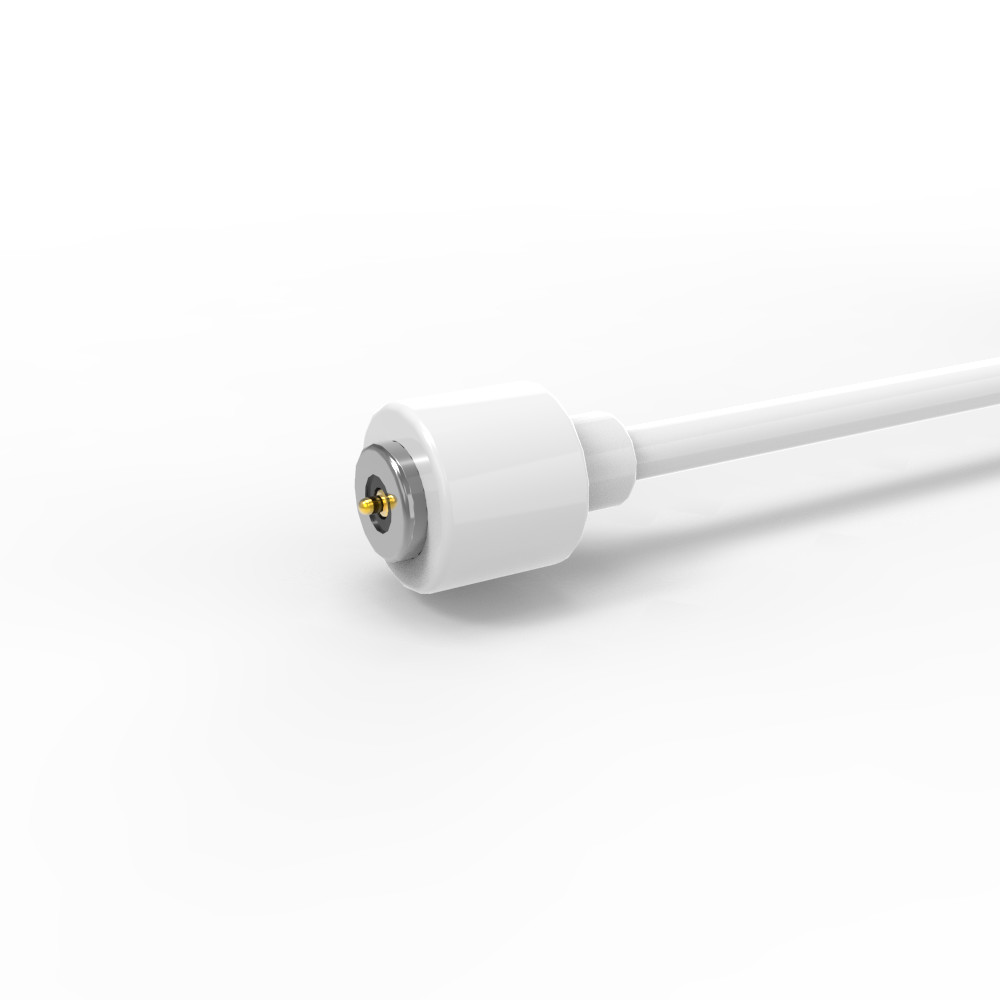

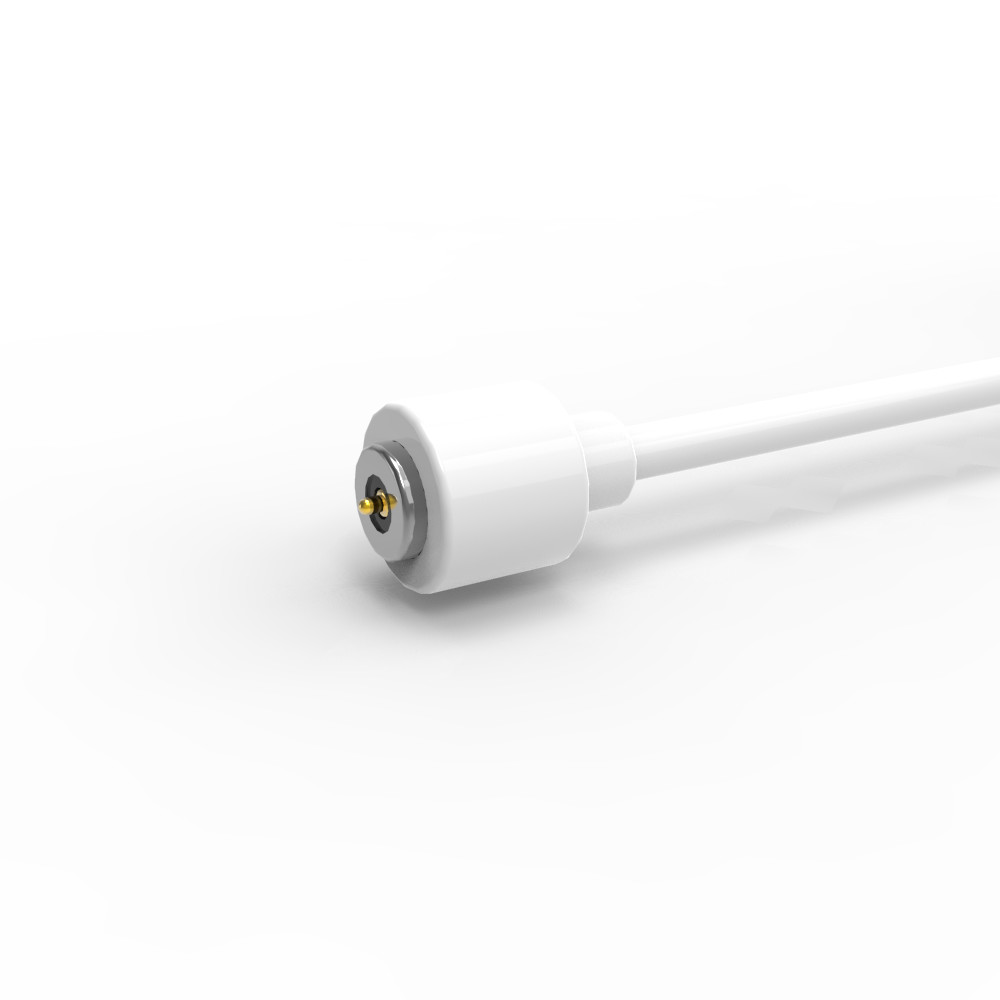

Conector de cabo magnético masculino:
...Materiais:
Pogo Pin: latão ((Plunger&Barrel plating 5U" Min Au over 60~100U" Ni );
Capa: branca HTN+30%GF UL94 V-0;
Magnético:NdFeB N52 Ni revestido;
Cable:Branco OD 2.0*2C ((TC19*0.08),
Caixa de arame: TPE 90A branco.
Capa do conector: TPE 90A branco..
Mecânico:
Força de mola: 50 g ± 10 g, a 0,70 mm de estoril de trabalho.
A cegonha:0.90mm.
Duração de vida mecânica: 10000 ciclos Min..
...Eletricidade:
Tensão: 12 V.
Corrente:1A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
.. um produto compatível com a ROHS ou REACH.
Teste de sal: 48 horas.

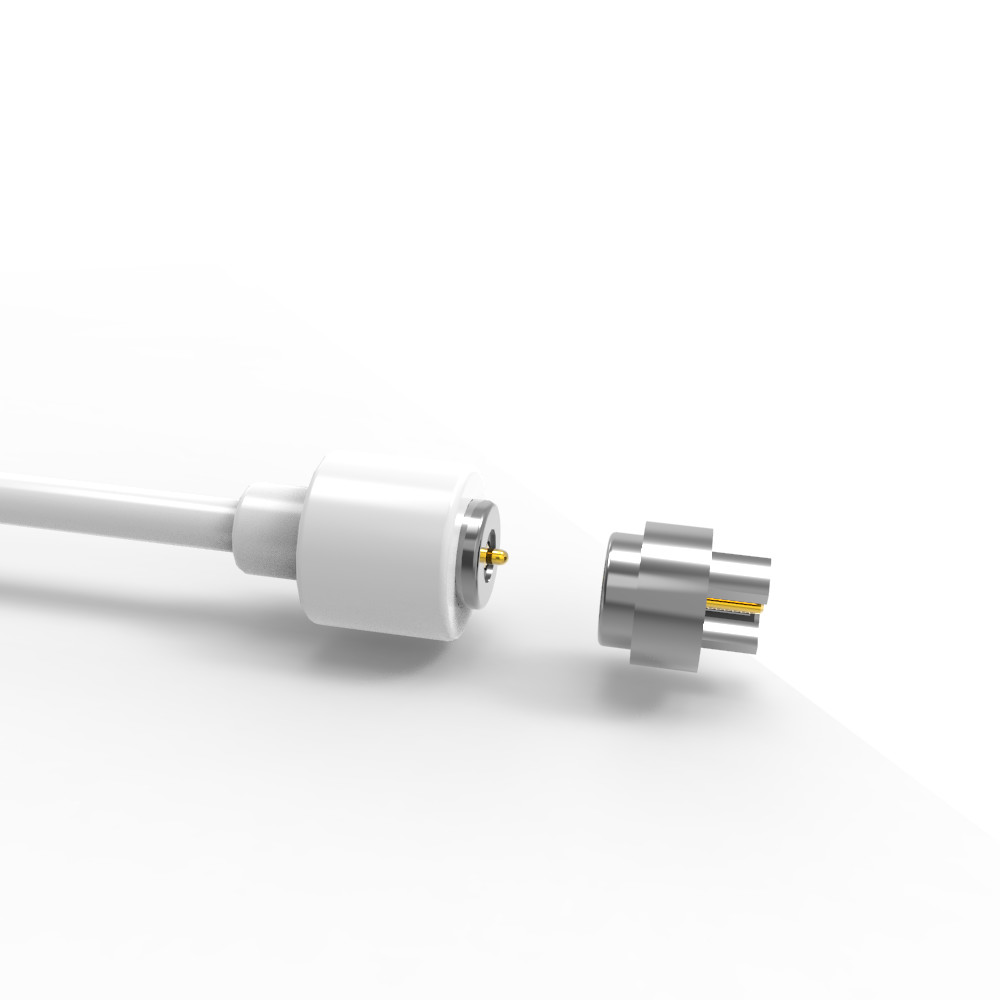

Conector magnético feminino:

Materiais:
PIN:C6801 livre de chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Capa: preto HTN+30%GF UL94 V-0;
Shel1: BrassC3602Plating Ni;
Magnético: NdFeB N52 Revestimento Ni
...Eletricidade:
Voltagem: 12 V.
Corrente:1.0A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
Produto compatível com a ROHS ou REACH.
Teste de sal: 48 horas.

Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2. Formação e encapsulamento de fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

Parâmetro dos conectores circulares de cabo magnético 2Pin:

Desenho técnico do conector de cabo circular 2Pin

Desenho técnico do conector magnético feminino circular 2Pin

ReLayout de PCB recomendado

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação dos produtos:

1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
