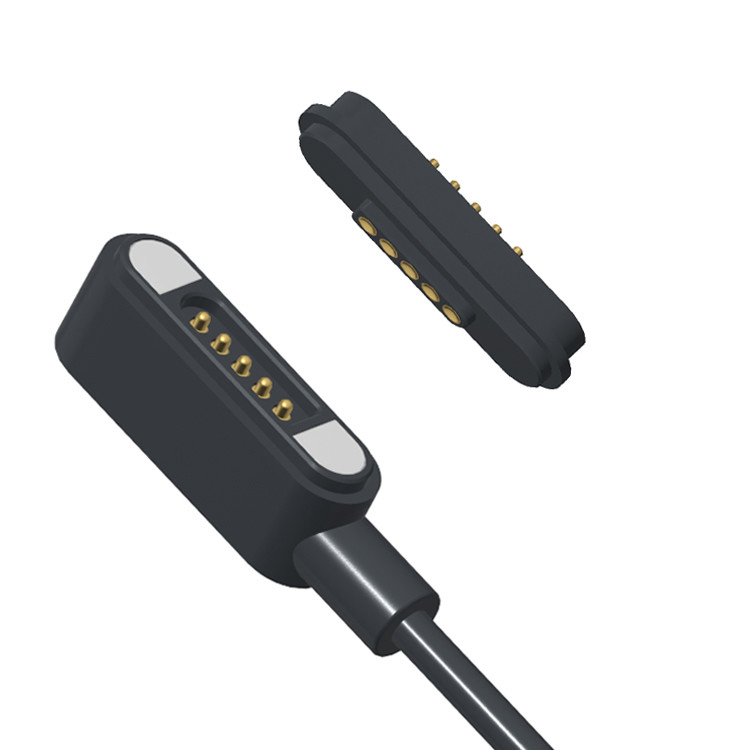

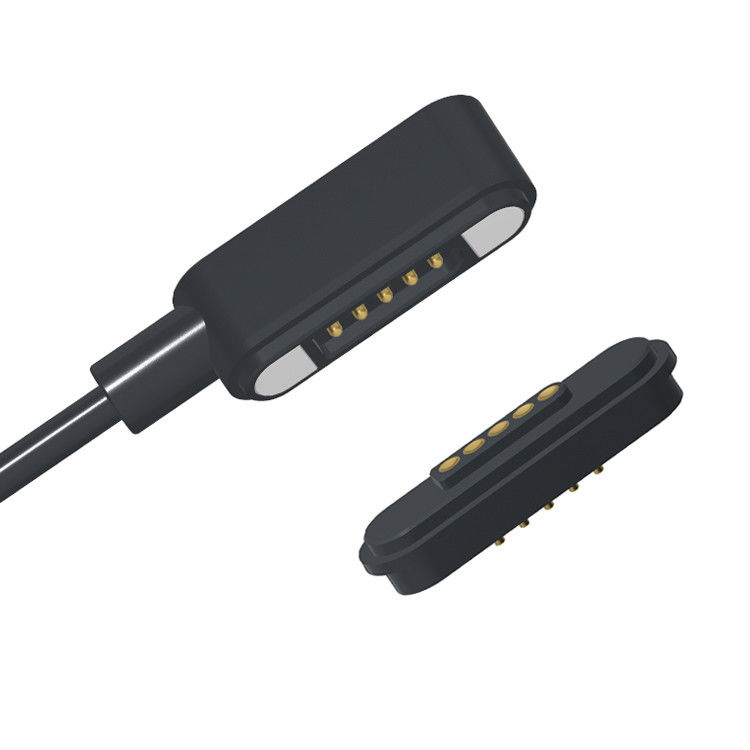

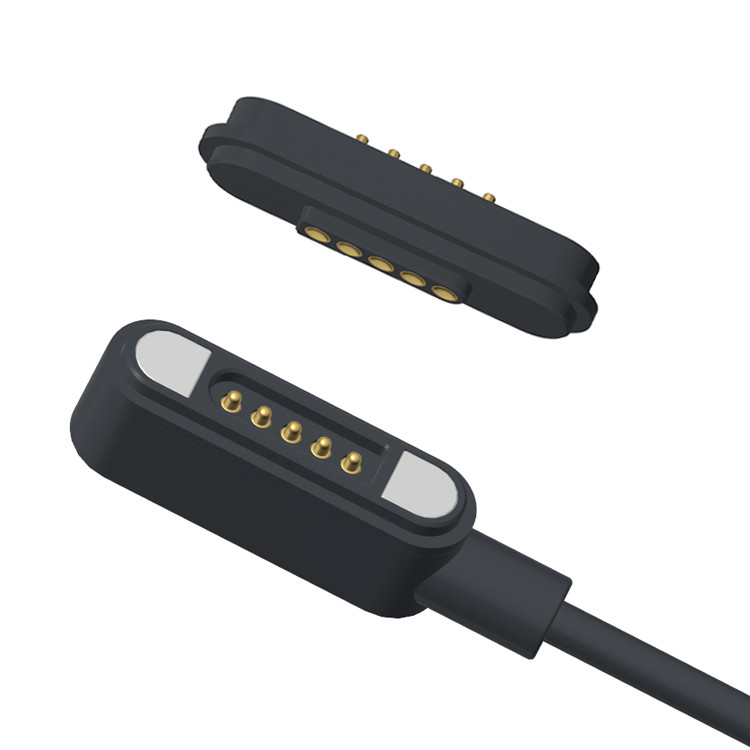

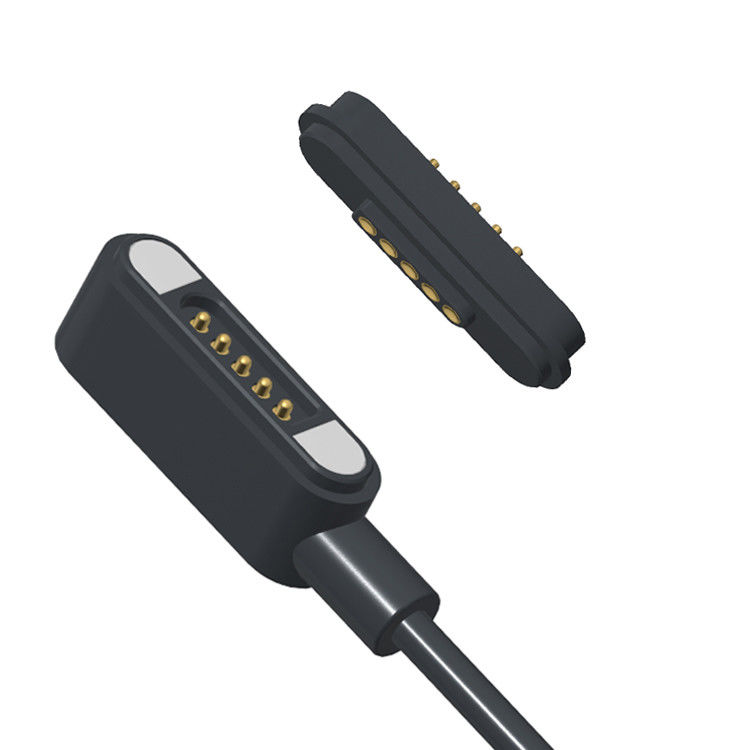

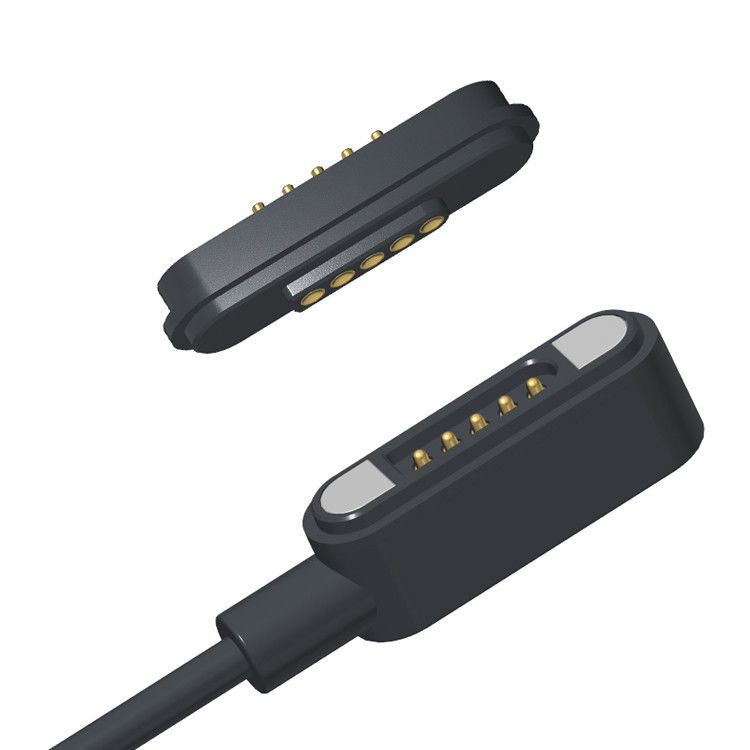

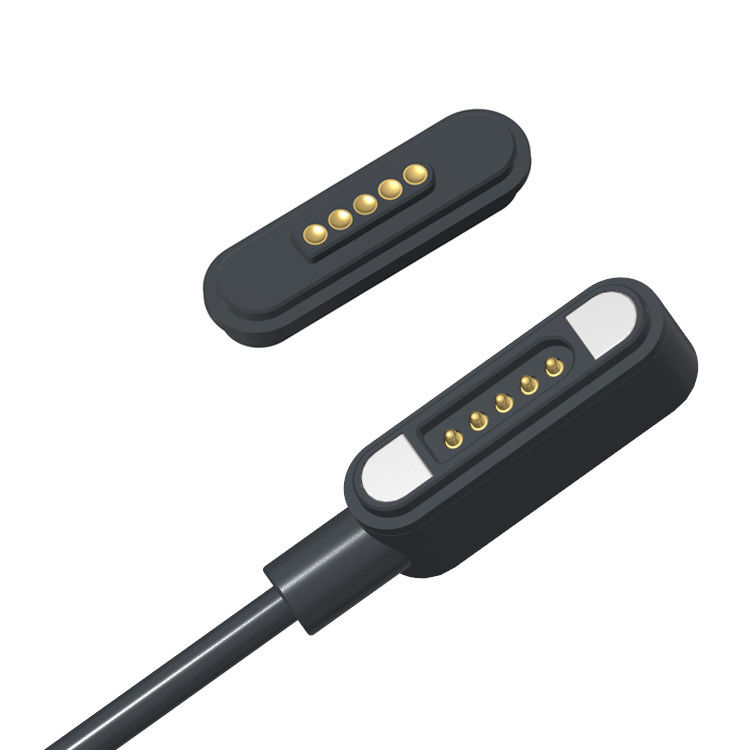

Conector de cabo magnético rectangular masculino e feminino de 5 pines personalizado no produto eletrônico

Conector de cabo magnético rectangular masculino e feminino personalizado de 5 pines no produto eletrônico.

Fabricante de conectores e cabos magnéticos profissionais

Design personalizado. Desempenho confiável. Soluções de ponta a ponta.

EmUPE, especializamo-nos em projetar e fabricar produtos de alta qualidadeConectores magnéticoseConectores de cabos magnéticosCom a nossa equipa interna de engenheiros e designers especialistas, fornecemos soluções inovadoras e de engenharia de precisão para diversas indústrias,Incluindo eletrónica de consumo, dispositivos médicos, IoT e aplicações industriais.

Para assegurar a vida útil mecânica do pin de contacto, NUNCA comprima-o para além da tração de trabalho definida especificada no desenho.levando a um desempenho reduzido ou falha.

Materiais:

Eletricidade:

Moldura interna: PE transparente

Sobre moldagem: TPE preto

Fios:OD3.0 4C 28AWG 2C 22AWG TPE preto

CableTie: PVC preto Metallel cordão labial

Conexão USB: Conexão USB macho

Habitação:Preto HTN UL94V-0

Pogo Pin: latão C6801 Revestimento Au 0,125um
Pinhas femininas: latão C6801 Revestimento Au 0,125um
Imã: N52 NdFeB Revestimento Ni Cu Ni

Capa HTN (UL94V-0): Adequada para ambientes de alta temperatura e que cumpre as normas de segurança em matéria de inflamabilidade.

Brass C6801 Pins: Boa maquinabilidade e condutividade; revestimento em ouro aumenta a durabilidade e a resistência ao contato.

Imã N52 com Revestimento Ni-Cu-Ni: Alta resistência magnética (o N52 é o grau comercial mais forte) com revestimento resistente à corrosão.

Mecológico:

Força de contacto: 80g±20g a 1,0 mm de estaca de trabalho

Estorga completa: 1,1 mm

Adsorção masculina e feminina Teste de duração: 10.000 ciclos

Ensaio de capacidade de adsorção:A adsorção de acoplagem principal é de 800 g ± 20%.

Eletrodomésticos:

Voltagem nominal:DC12V; Voltagem nominal: 3AMax.

Resistência de contacto do alfinete de mola: 50 milliohm Max.

Performance ambiental:

Temperatura de funcionamento: -25°C a +80°C

Ensaio ambiental: Spray de sal durante 24 horas

Parâmetro do conector de cabo magnético masculino e do conector magnético feminino:

Desenho técnico do conector do cabo magnético masculino de 5 pines

Desenho técnico do conector magnético feminino de 5 pines

Conector de cabo magnético de 5 pines nó de ligação

Vista da embalagem:

Vantagens do conector magnético:

1Conectividade sem esforço
✔ Adsorção automática ️ Design inteligente e fácil de usar permite ligações instantâneas e seguras com alinhamento magnético.
✔ Protecção contra quedas ️ Desliga-se facilmente da interface de carregamento, mantendo os dispositivos estáveis, reduzindo quedas acidentais.

2Durabilidade incomparável
✔ Duração de vida prolongada ️ Classificada para 100.000 ️ 200.000 ciclos, garantindo a fiabilidade a longo prazo.
✔ IPX8 impermeável e à poeira ️ extremidade feminina concebida para ambientes adversos (submersão até 1M durante 30 minutos).

3Carregamento e transferência de dados de alto desempenho
✔ Carregamento rápido (5A10A) Suporta transmissão de alta corrente para uma entrega rápida de energia.
✔ Transmissão de sinal de alta velocidade Substitui o tradicional USB 2.0/HDMI 1.3, permitindo a transmissão de sinal de vídeo/áudio com desempenho estável de alta frequência.

4. Design personalizável e seguro
✔ Flexibilidade estética ️ Aparição adaptada à linguagem de design do seu dispositivo.
✔ Anti-curto-circuito e à prova de tolices

Aplicação de produtos de conectores magnéticos:

1.Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética

2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual

3- Aviação, electrónica aeroespacial, comunicação militar

4.Equipamento de navegação, ensaio e medição de automóveis

5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)

Por que a UPE deve ser o seu parceiro?

✔Qualidade superior- Conectores magnéticos duráveis e de elevada eficiência para ligações seguras.
✔Soluções personalizadas¢ Desenhos adaptados para satisfazer requisitos específicos de aplicação.
✔Tecnologia inovadora¢ Conexão magnética avançada para conexões fáceis, seguras e rápidas.
✔Ampla aplicaçãoIdeal para eletrônicos de consumo, dispositivos médicos, equipamentos industriais e muito mais.
✔Desempenho confiável - Projetado para longevidade e conectividade consistente.

Como fazer o seu pedido de conector de cabo magnético com a UPE

1Envie as suas exigências.
Fornecer pormenores tais como:

.Tipo de conector (potência, dados, híbrido, à prova d'água, etc.)

.Nomenclatura de tensão e corrente

.Comprimento e especificações do cabo

.Preferências de polaridade magnética e alinhamento

.Quantidade e prazo de entrega

Requisitos especiais (classificação IP, blindagem, certificações, etc.)

.Opção 1: Preencha o formulário RFQ (Request for Quote) no nosso website.
.Opção 2: Envie suas especificações diretamente paraSunion@upetech.net(ou o seu contacto designado).

2Receba um orçamento personalizado.
A nossa equipa de engenheiros irá rever os seus requisitos.

Forneceremos uma cotação competitiva, incluindo:Preço/tempo de execução/opções de prototipagem (se necessário)

3Aprovação e confirmação da ordem
Uma vez aprovada a cotação, vamos finalizar o calendário de design e produção.

Para novos desenhos, podemos oferecer modelos 3D ou amostras para teste.

4. Produção e Garantia da Qualidade
A UPE fabrica a sua encomenda com rigorosos controlos de qualidade.

Podemos fornecer relatórios de testes e certificações mediante pedido.

5- Entrega rápida e suporte.
A sua encomenda é enviada através do seu método de logística preferido (DHL, FedEx, frete marítimo, etc.).

A nossa equipa continua disponível para apoio técnico e futuras encomendas.

Prazo de pagamento:

Depósito de 50% (pagado antecipadamente): cobre os custos de produção (materiais, mão-de-obra).

50% de saldo (pagado antes do envio): garante o controlo da qualidade e o compromisso de ambas as partes.

Forma de pagamento:

T/T (Transferência Bancária), PayPal, OCBC Bank

Recomendação:

Use o PayPal para obter amostras (mais seguro).

Use T/T para encomendas em massa (taxas mais baixas).

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
