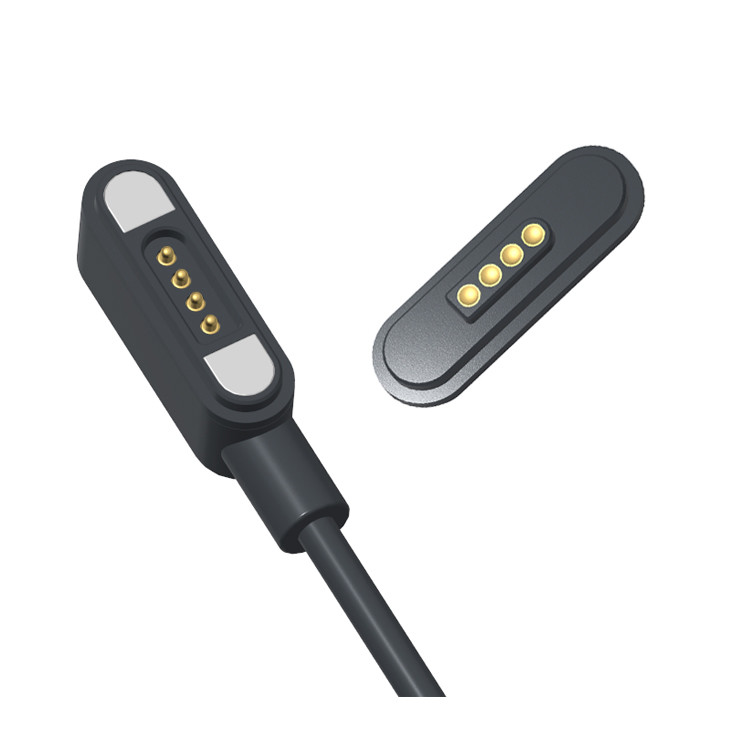

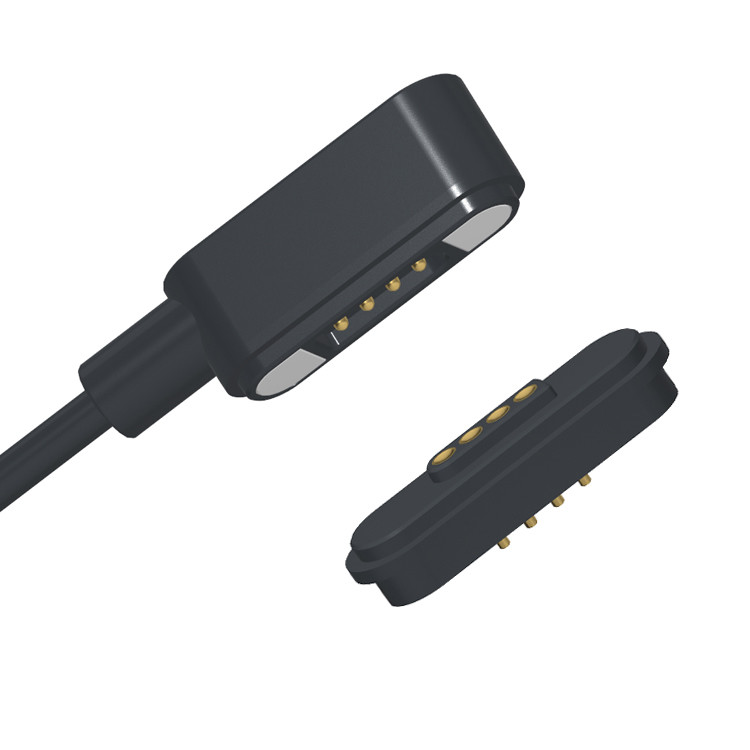

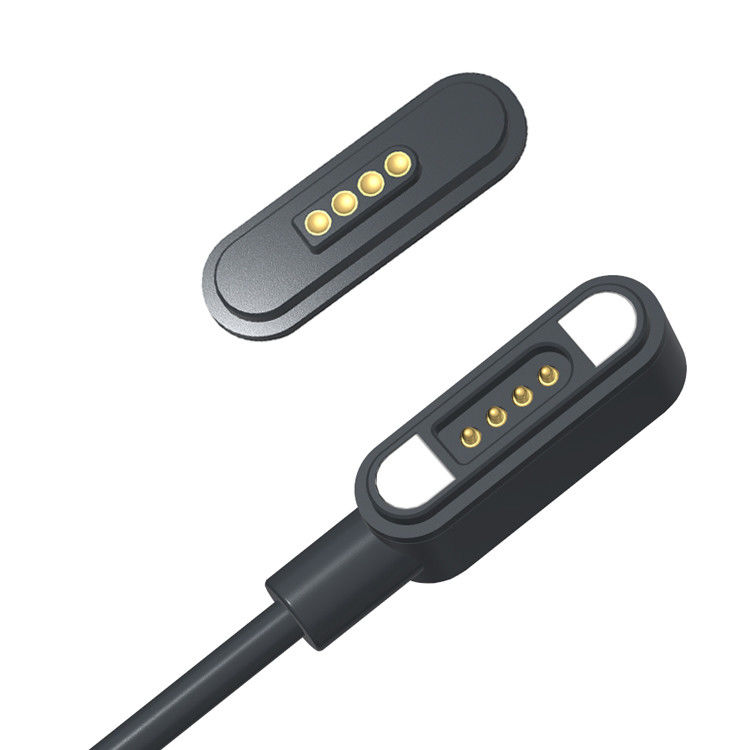

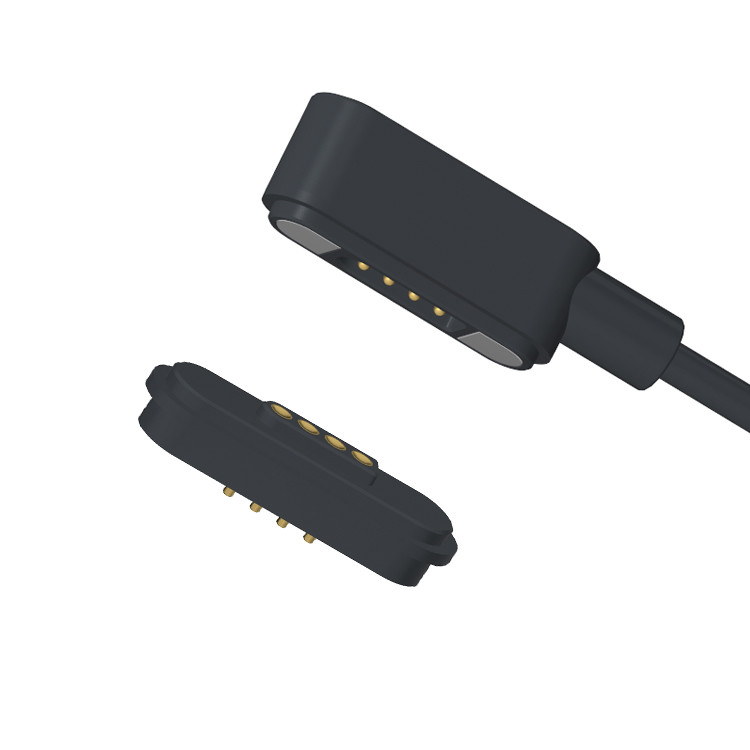

Conector de cabo magnético de 4 pinos, macho e fêmea, para produtos domésticos com cabo TPE

Conector de cabo magnético de 4 pinos, macho e fêmea, para produtos domésticos com cabo TPE.

UPE Professional Connector Magnético e Fabricante de Cabos

A UPE é uma empresa líder na concepção e fabricação de conectores magnéticos de alto desempenho e conectores de cabos magnéticos, fornecendoe soluções de conectividade personalizáveis para uma ampla gama de indústrias.

Para assegurar a vida útil mecânica do pin de contacto, NUNCA comprima-o para além da tração de trabalho definida especificada no desenho.levando a um desempenho reduzido ou falha.

Materiais:

Eletricidade:

Moldura interna: PE transparente

Sobre moldagem: TPE preto

Fios:OD3.5 4C 28AWG 2C 22AWG TPE preto

CableTie: PVC preto Metallel cordão labial

Conexão USB: Conexão USB macho

Habitação:Preto HTN UL94V-0

Pogo Pin: latão C6801 Revestimento Au 0,125um
Pinhas femininas: latão C6801 Revestimento Au 0,125um
Imã: N52 NdFeB Revestimento Ni Cu Ni

Capa HTN (UL94V-0): Adequada para ambientes de alta temperatura e que cumpre as normas de segurança em matéria de inflamabilidade.

Brass C6801 Pins: Boa maquinabilidade e condutividade; revestimento em ouro aumenta a durabilidade e a resistência ao contato.

Imã N52 com Revestimento Ni-Cu-Ni: Alta resistência magnética (o N52 é o grau comercial mais forte) com revestimento resistente à corrosão.

Mecológico:

Força de contacto: 80g±20g a 1,0 mm de estaca de trabalho

Estorga completa: 1,1 mm

Adsorção masculina e feminina Teste de duração: 10.000 ciclos

Eletrodomésticos:

Voltagem nominal:DC12V; Voltagem nominal: 3AMax.

Resistência de contacto do alfinete de mola: 50 milliohm Max.

Performance ambiental:

Temperatura de funcionamento: -25°C a +80°C

Ensaio ambiental: Spray de sal durante 24 horas

Parâmetro dos conectores magnéticos masculinos e femininos de 4 pines:

Desenho técnico do conector de cabo magnético de 4 pines masculino

Desenho técnico do conector magnético feminino de 4 pines

Conector de cabo magnético de 4 pines nó de ligação

Vista da embalagem:

Vantagens do conector magnético:

1Conectividade sem esforço
✔ Adsorção automática ️ Design inteligente e fácil de usar permite ligações instantâneas e seguras com alinhamento magnético.
✔ Protecção contra quedas ️ Desliga-se facilmente da interface de carregamento, mantendo os dispositivos estáveis, reduzindo quedas acidentais.

2Durabilidade incomparável
✔ Duração de vida prolongada ️ Classificada para 100.000 ️ 200.000 ciclos, garantindo a fiabilidade a longo prazo.
✔ IPX8 impermeável e à poeira ️ extremidade feminina concebida para ambientes adversos (submersão até 1M durante 30 minutos).

3Carregamento e transferência de dados de alto desempenho
✔ Carregamento rápido (5A10A) Suporta transmissão de alta corrente para uma entrega rápida de energia.
✔ Transmissão de sinal de alta velocidade Substitui o tradicional USB 2.0/HDMI 1.3, permitindo a transmissão de sinal de vídeo/áudio com desempenho estável de alta frequência.

4. Design personalizável e seguro
✔ Flexibilidade estética ️ Aparição adaptada à linguagem de design do seu dispositivo.
✔ Anti-curto-circuito e à prova de tolices

Aplicação de produtos de conectores magnéticos:

1.Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética

2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual

3- Aviação, electrónica aeroespacial, comunicação militar

4.Equipamento de navegação, ensaio e medição de automóveis

5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)

Por que a UPE deve ser o seu parceiro?

✔Qualidade superior- Conectores magnéticos duráveis e de elevada eficiência para ligações seguras.
✔Soluções personalizadas¢ Desenhos adaptados para satisfazer requisitos específicos de aplicação.
✔Tecnologia inovadora¢ Conexão magnética avançada para conexões fáceis, seguras e rápidas.
✔Ampla aplicaçãoIdeal para eletrônicos de consumo, dispositivos médicos, equipamentos industriais e muito mais.
✔Desempenho confiável - Projetado para longevidade e conectividade consistente.
