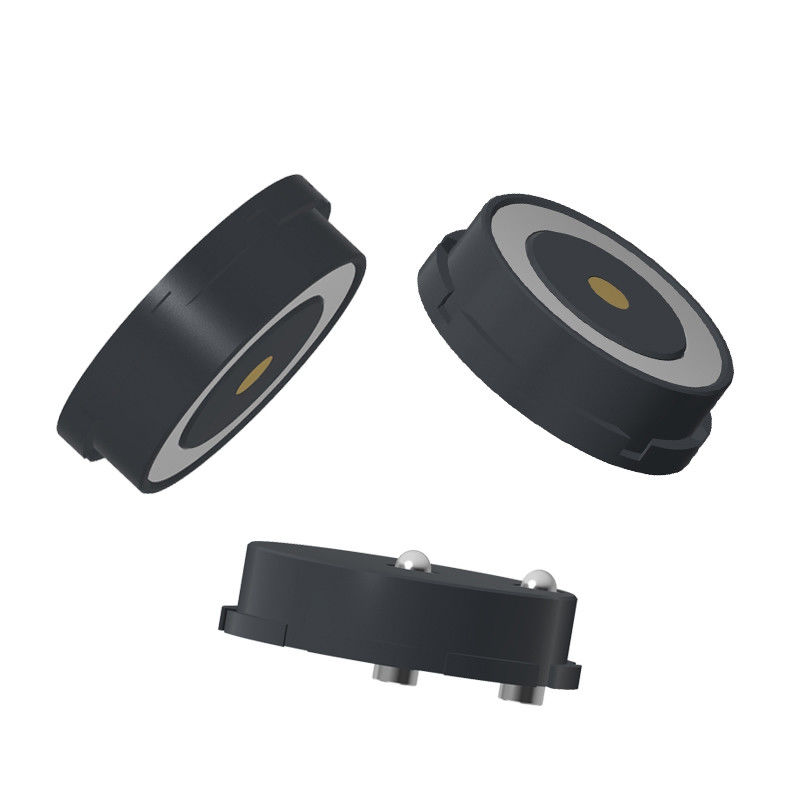

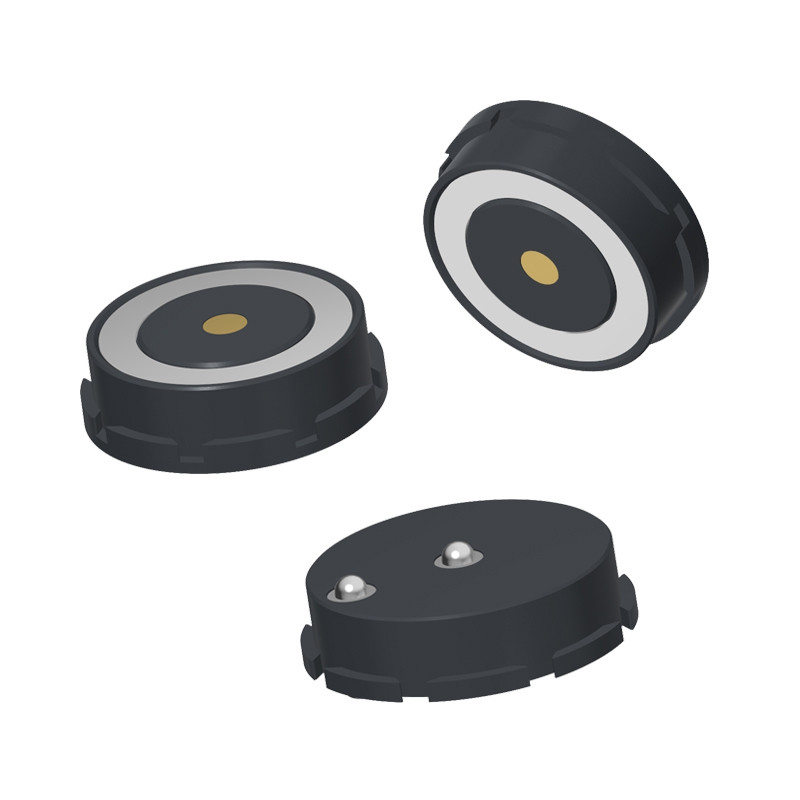

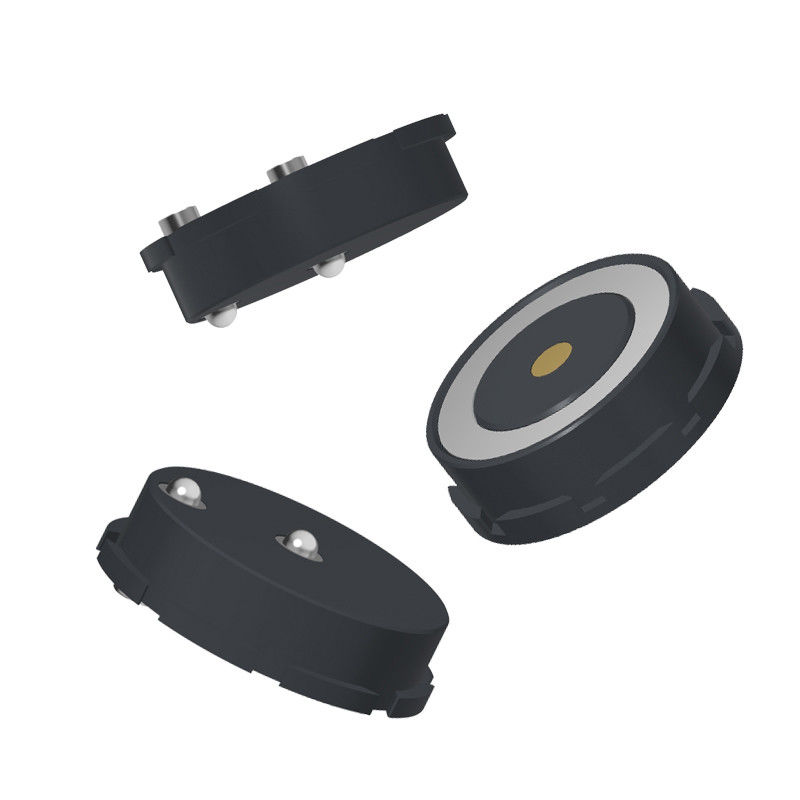

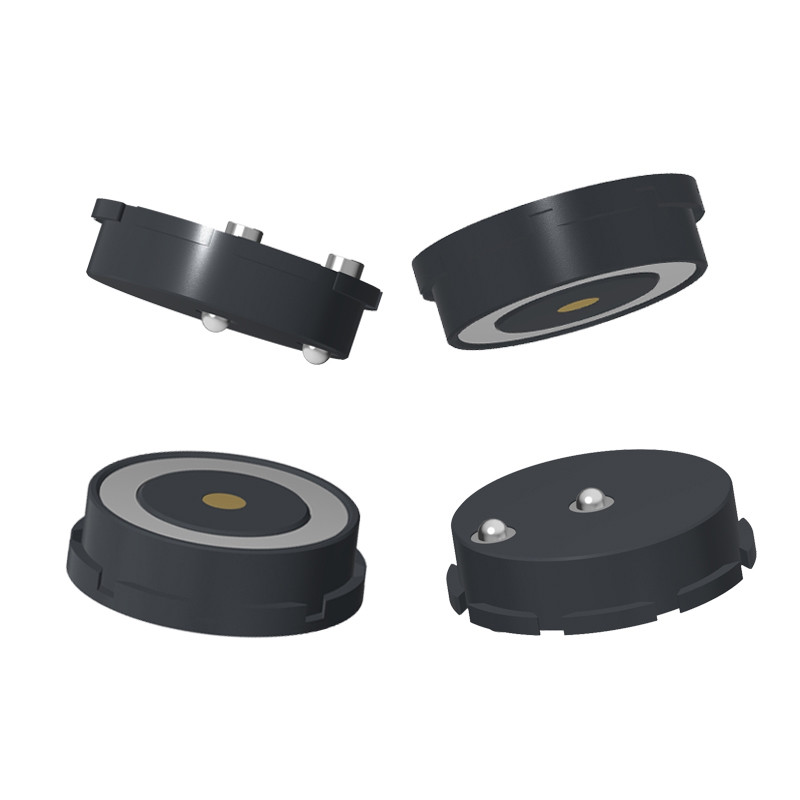

10A Corrente Circular 2-Pin Pogo Pin conector magnético que classificação de temperatura 260 ° C

10Um conector de corrente circular de dois pinos magnético de pinos de pogo que tenha uma temperatura de 260°C.

Conector magnético  Conformidade e garantia de qualidade
✅Materiais compatíveis com a RoHS e REACH
Todos os materiais utilizados nos nossos conectores magnéticos são totalmente conformes com RoHS (Restricção de Substâncias Perigosas) e REACH (Registro, Avaliação, Autorização,(Restricção de Produtos Químicos), assegurando a segurança ambiental e a observância da regulamentação.

✅100% de circuito curto e aberto testado
Cada unidade é submetida a testes elétricos rigorosos, incluindo 100% de testes de curto-circuito e de circuito aberto, garantindo um desempenho e durabilidade fiáveis.

Conector magnético √ Composição do material
1Pogo Pin.
Material de base: latão C6801

Revestimento: Platina (Pt) 0,25 μm

2- Peças giratórias.
Material: latão C6801

Revestimento: Platina (Pt) 0,25 μm

3. Habitação
Material: HTN (Nilão de alta temperatura)

Cor: Negro

Classificação de inflamabilidade: UL94 V-0 (autoextinguível)

4Magnético.
Grau: N52 NdFeB (Boro de Ferro Neodímio de Alta Força)

Revestimento: Ni-Cu-Ni (Tripla camada de níquel-cobre-níquel para resistência à corrosão)

5. Concha metálica
Materiais: latão C3602 (latão para usinagem livre)

Revestimento: Níquel (Ni) para durabilidade e resistência à oxidação

Conector magnético ¢ Especificações técnicas

- Propriedades mecânicas
Força de contacto:

160 g ± 20 g a um curso de trabalho de 1,2 mm (pressão de acoplamento constante)

Durabilidade (teste de duração da absorção): 50 000 ciclos (apego do tapete macho/fêmea)

- Desempenho elétrico
Voltagem nominal: 5 V CC

Corrente nominal: 10A Max

Resistência de contacto (pin de mola): ≤ 50 mΩ Max (conexão estável de baixa resistência)

- Confiabilidade ambiental
Tolerância à temperatura (soldagem/montagem): 260°C (resiste ao calor de refluxo)

Intervalo de temperatura de funcionamento: -25°C a +60°C (apto para condições adversas)

Resistência à corrosão (teste de pulverização de sal): 24 horas (conforme à norma CEI 60068-2-11)

- Resumo da conformidade e dos ensaios
Mecânico: vida útil de ciclo de 50K, força de contato precisa

Elétrica: baixa resistência (< 50mΩ), capacidade de alta corrente (10A)

Ambiental: Resiste a temperaturas extremas, umidade e corrosão

Certificações: Compatível com RoHS e REACH.

Conectores magnéticos masculinos de 2 pines e parâmetro do conector magnético:

Desenho técnico do conector magnético masculino circular

Desenho técnico do conector magnético feminino circular

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação de produtos de conectores magnéticos:

Por que a UPE deve ser o seu parceiro?

1.Expertise especializada em conectores magnéticos

●P&D focada: a UPE tem uma experiência especializada em conectores magnéticos

●Personalização: A UPE pode adaptar a resistência do ímã, a chapa de pinos (ouro/níquel para resistência ≤ 50mΩ) e os materiais de cobertura (PBT preto/nilão) às suas necessidades.

2. Alta durabilidade e conformidade

● Mais de 10.000 ciclos garantidos: Seus conectores provavelmente passam por testes rigorosos para atender à sua demanda de vida mecânica.

●Certificações: Conforme com as normas UL ou RoHS, críticas para os mercados de consumo/médico.

3. Fabricação competitiva

● Ferramentas rentáveis: A UPE pode oferecer MOQs baixos (por exemplo, 1K ¥ 5K unidades) com preços competitivos para lotes de pequeno a médio porte.

● Controle de qualidade: teste interno de resistência ao contato, força de tração e carga de corrente para garantir a confiabilidade.

4Protótipos rápidos e apoio

● amostras 3D em dias: prototipagem rápida para verificações de adequação/função

● Apoio de engenharia: Assistência com otimização do pin-out, blindagem EMI ou impermeabilização (IP68).

Como fazer o seu pedido de conector de cabo magnético com a UPE

1Envie as suas exigências.

Entre em contacto com a nossa equipa de vendas através de:

E-mail:União@upetech.net]

Telefone: [+86 13434524996]

Formulário em linha: [www.pogopinsconnector.com]

Forneça pormenores:

✔ Aplicação (por exemplo, medicina, automóveis, electrónica de consumo)

✔ Tipo de conector (p. ex., pin magnético, cabo de carregamento)

✔ Especificações (voltagem, corrente, tamanho, resistência à água, etc.)

✔ Quantidade e prazo de entrega

2. Obter uma solução personalizada (se necessário)

Os nossos engenheiros irão rever as suas necessidades e propor um projecto personalizado (se necessário).

Compartilharemos modelos 3D, amostras ou desenhos técnicos para aprovação.

Prazo de pagamento:

Depósito de 50% (pagado antecipadamente): cobre os custos de produção (materiais, mão-de-obra).

50% de saldo (pagado antes do envio): garante o controlo da qualidade e o compromisso de ambas as partes.

Forma de pagamento:

T/T (Transferência Bancária), PayPal, OCBC Bank

Recomendação:

Use o PayPal para obter amostras (mais seguro).

Use T/T para encomendas em massa (taxas mais baixas).

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
