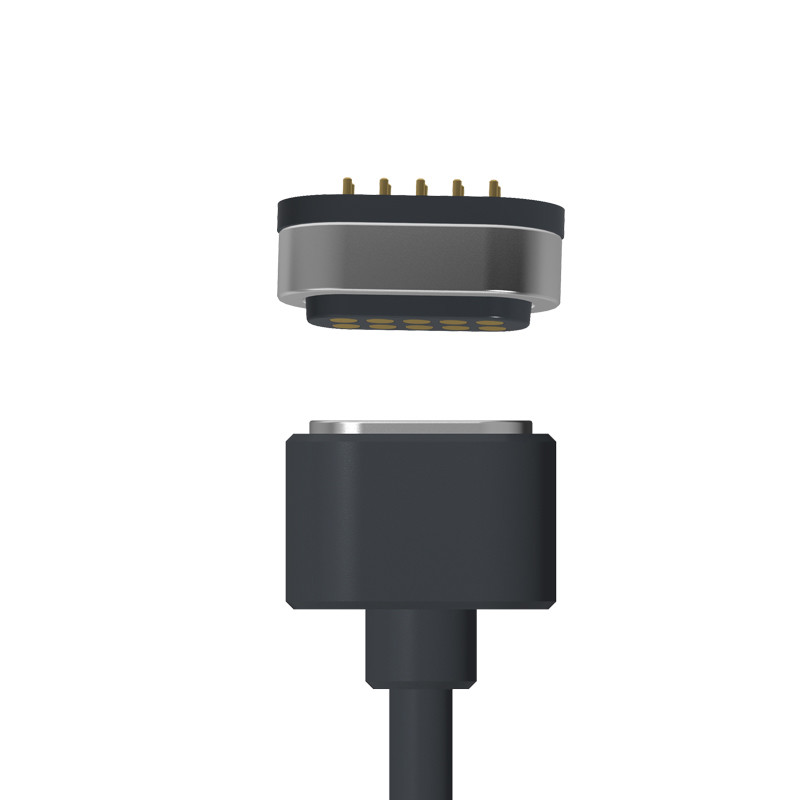

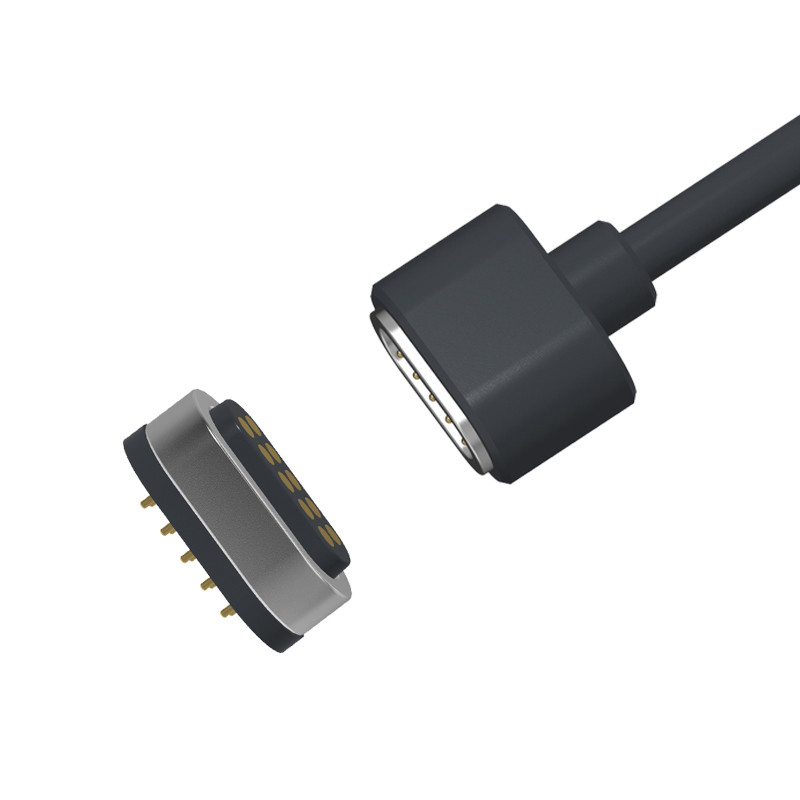

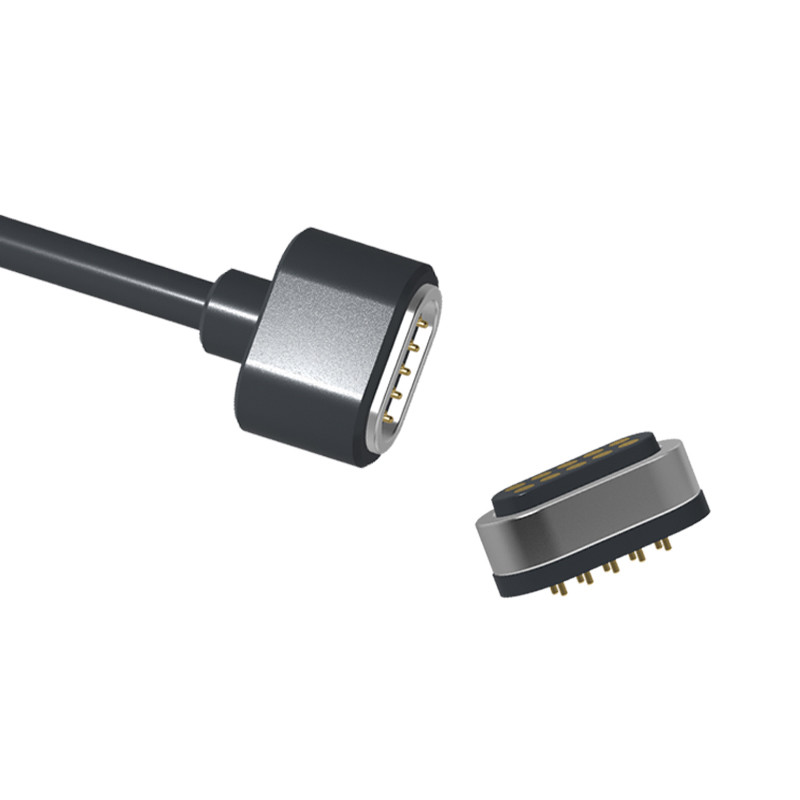

Conector USB de cabo magnético com cabo de PVC de 1M.
O material e o revestimento estão em conformidade com as normas ROHS e REACH.
Para assegurar a vida útil da máquina de contacto,NUNCA comprima a pinça de pára-brisas acima do curso de trabalho definido no desenho, o que pode danificar a mola interna.
Materiais:
Pogo Pin:Brass C6801 Revestimento Au 0,125um
Partes giratórias:Revestimento de latão Au 0,125um
Casas: preto HTN UL94V-0
Imã: N52 NdFeB Revestimento Ni Cu Ni
Eletricidade:
Moldura interna: PE transparente
Superformagem:PVC preto
Fios:OD4.0 6C 26AWG PVC preto
Cable Tie: preto PVC Metallel liptic cable tie
TPCExibição:TPC Plug masculino 6Pin
Mecológico:
- Força de contacto: 40 g ± 10 g a 0,8 mm da cegonha de trabalho
- Teste de vida:10,000ciclo
Eletrodomésticos:
- Voltagem nominal: DC12V;1.5A Max.
- Resistência de contato: ≤ 50mΩ (milliohms) por pin (máximo)
Performance ambiental:
-Temperatura de funcionamento: -25°C a +60°C
-Teste Ambiental: Salina 24 horas,
Parâmetro dos conectores magnéticos de 10 pines masculino-feminino:
|
Nome
|
Conector de cabo magnético
|
|
Tipo
|
Homem/mulher
|
|
Pinhas
|
10 pin
|
|
Fio
|
PVC
|
|
Comprimento do cabo
|
1000± 20mm
|
|
Cores
|
Negro
|
|
Pogo pin/Turningparts
|
Revestimento de latão Au 0,125um
|
|
Magnético
|
N52 NdFeB Revestimento Ni Cu Ni
|
|
Habitação
|
Preto HTN UL94V-0
|
|
Força da mola
|
40 g±10G, em 0.8Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
10000 ciclos Min..
|
|
Corrente
|
1.5Amax
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Temperatura de operação
|
-25°C a +60°C
|
|
Teste de salinagem
|
24 horas
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector do cabo magnético de 10 pines
Desenho técnico do conector magnético feminino de 10 pin
ReLayout de PCB recomendado
Decomponha a visão do conector magnético feminino

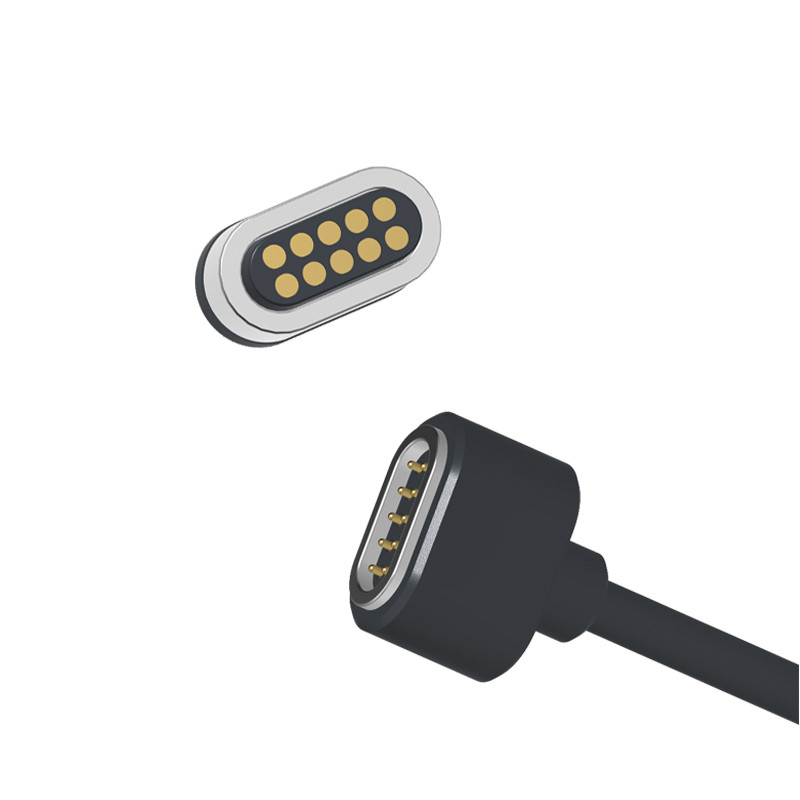

Conector de cabo magnético de 10 pines
Vista da embalagem:
Vantagens do conector magnético:
● Humanizar a concepção da experiência de ligação de adsorção automática;
●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;
●Duração de vida: até 100 000-200 000 ciclos;
●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);
● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;
● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;
●Construção de estruturas anti-circuito curto e à prova de erros do produto;

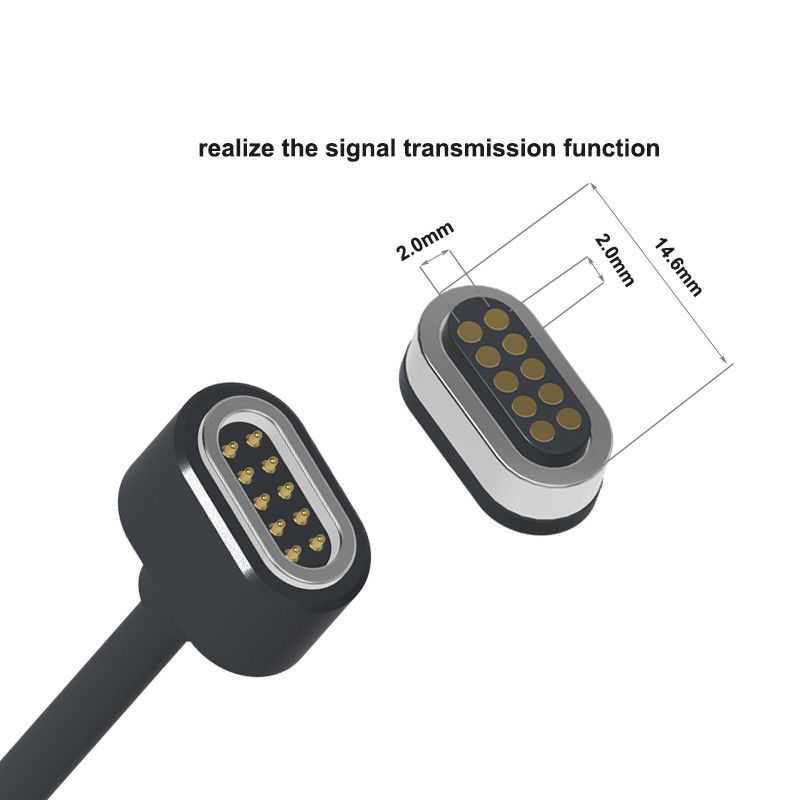

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função
Aplicação dos produtos:
Perguntas frequentes
1- Porquê escolher-nos?
Com 100% de sinceridade, a nossa empresa irá fornecer o melhor serviço para você quaisquer que sejam os produtos ou pós-venda.Nós forneceremos a cotação mais razoável e projetar amostras de alta qualidade de acordo com seus desenhos ou requisitosNós fornecemos garantia para cada cliente após a venda.
2Pode personalizar os produtos para nós?
Estamos muito satisfeitos em personalizar para você ou projetar para você. Por favor, forneça-nos seu desenho ou amostras, e diga-nos seus requisitos especiais sobre os produtos.Podemos personalizar o mais rápido possível de acordo com as suas necessidades.
3Quanto custará a amostra?
Se itens em estoque, fornecemos amostras para os clientes gratuitamente, mas você deve suportar a carga.
Se customizar iterms, vamos cobrar para adequadamente custo e reembolso proporção razoável de taxa de amostra quando você tem ordem para nós!
4E quanto ao seu prazo de entrega?
O tempo de entrega depende da quantidade e da dificuldade da encomenda do cliente. Geralmente, a entrega de mercadorias de estoque dentro de 3 dias, enquanto os produtos personalizados entregues dentro de 2 semanas.
5- Que tal o controlo de qualidade da sua empresa?
Vamos testar e inspecionar os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é a mais importante em nossa empresa, do material à entrega,Tudo será verificado duas vezes e a empresa obtém IS09001 para garantir isso..
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
