Lugar de origem: | China |
---|---|
Marca: | UPE |
Certificação: | ISO9002 |
Número do modelo: | RM-1105-A01-12 /RM-1105-B01-21 |
Documento: | RM-1105-A01-12.pdf |
Quantidade de ordem mínima: | 5000 |
Preço: | $1-$5 |
Detalhes da embalagem: | Sacos do PE |
Tempo de entrega: | 12-15 dias de trabalho |
Termos de pagamento: | T/T |
Habilidade da fonte: | 5KPCS/dia |
Nome: | Conector magnético de 2 pinos | Materiais: | SUS304, latão, NdFeB N52 |
---|---|---|---|
Força de mola: | 300 g ± 20% | A cegonha-trabalhadora: | 0.8mm |
Corrente: | 6A | Volatge: | 12 V |
Teste de pulverização de sal: | 48H | Vida útil mecânica: | 10000 ciclos Min. |
Resistência ao contacto: | 50mΩ Max (PIN) | temperatura de funcionamento: | -25°C a +80°C |
Destacar: | Conector magnético de 2 pinos 6A,Conector magnético de 2 pinos personalizado,Conector de pin de Pogo redondo 18 |

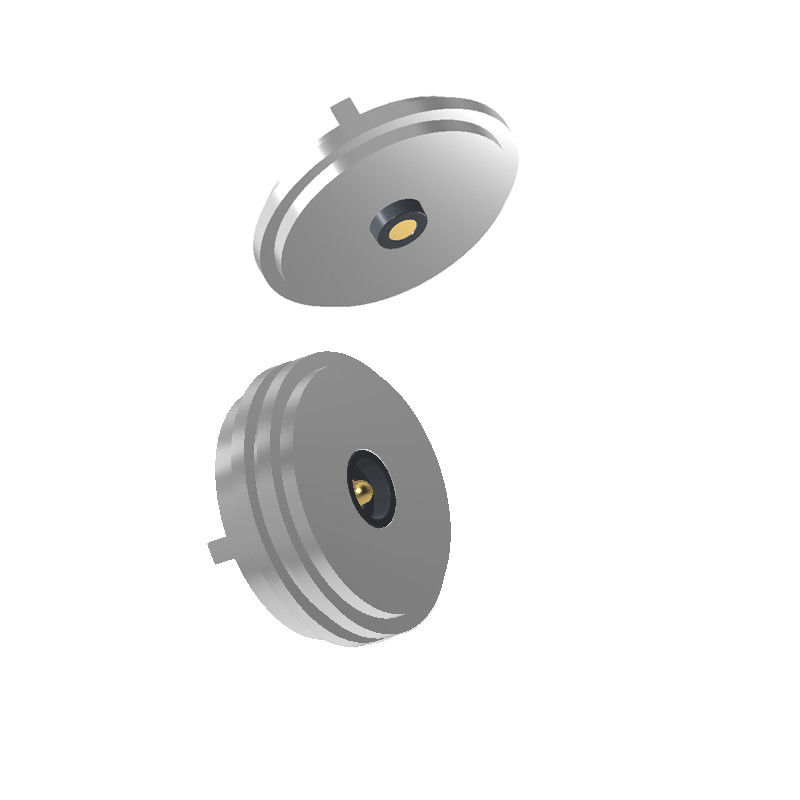

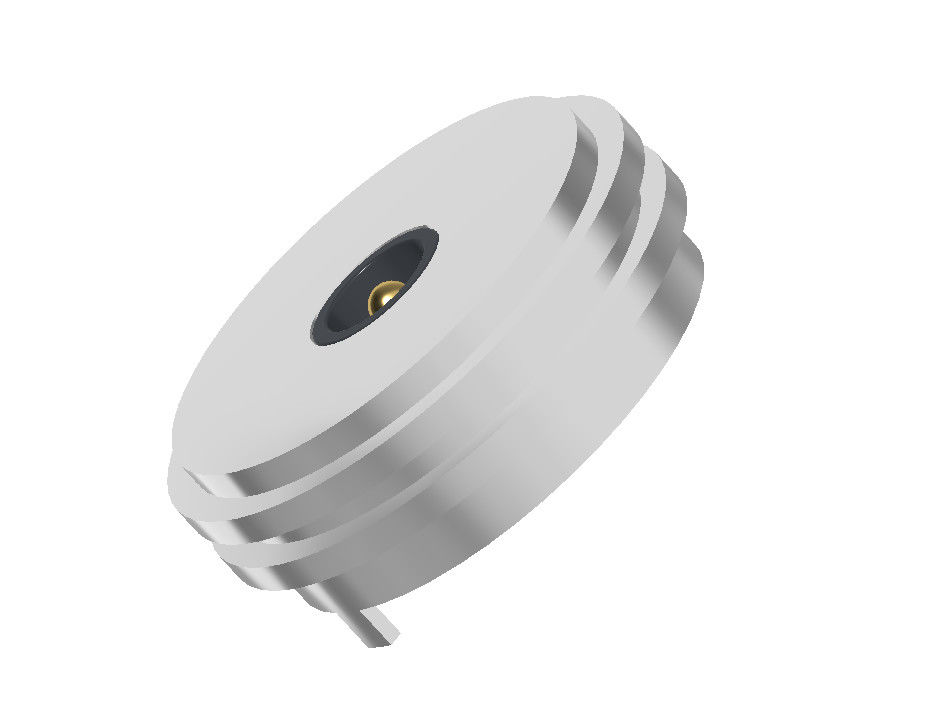

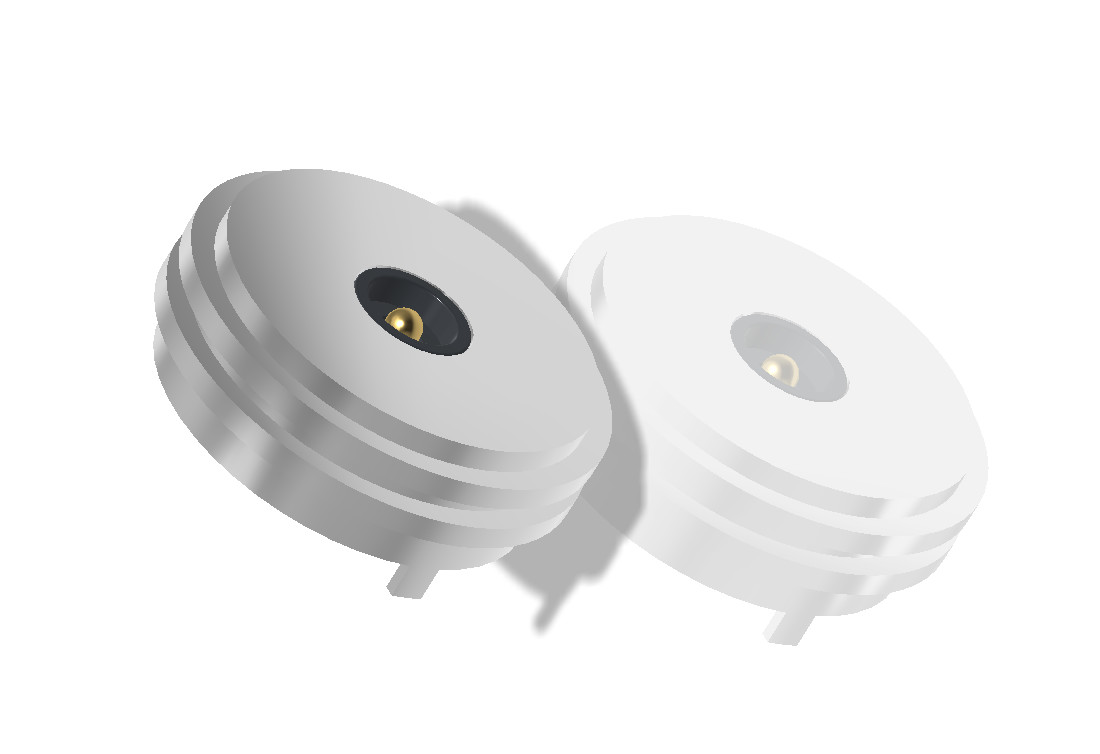

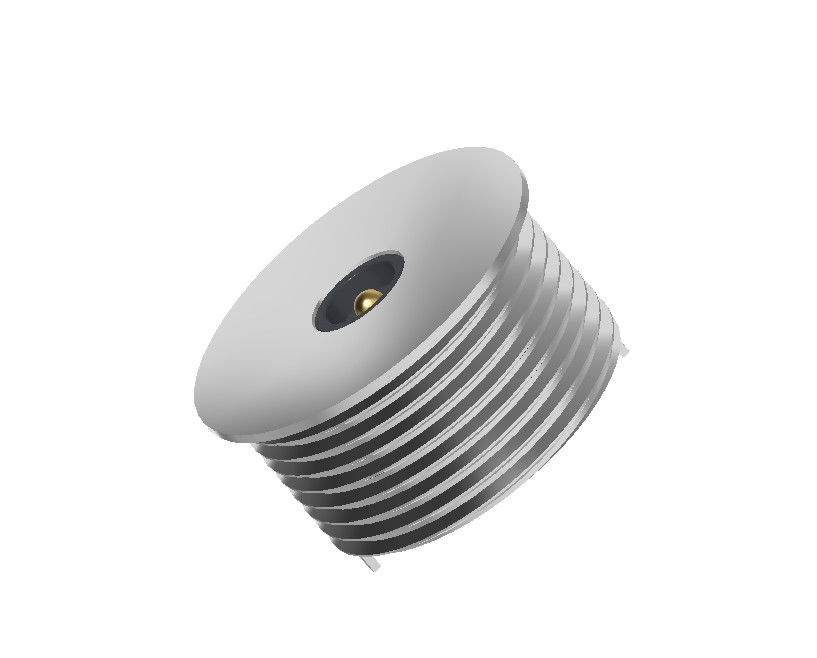

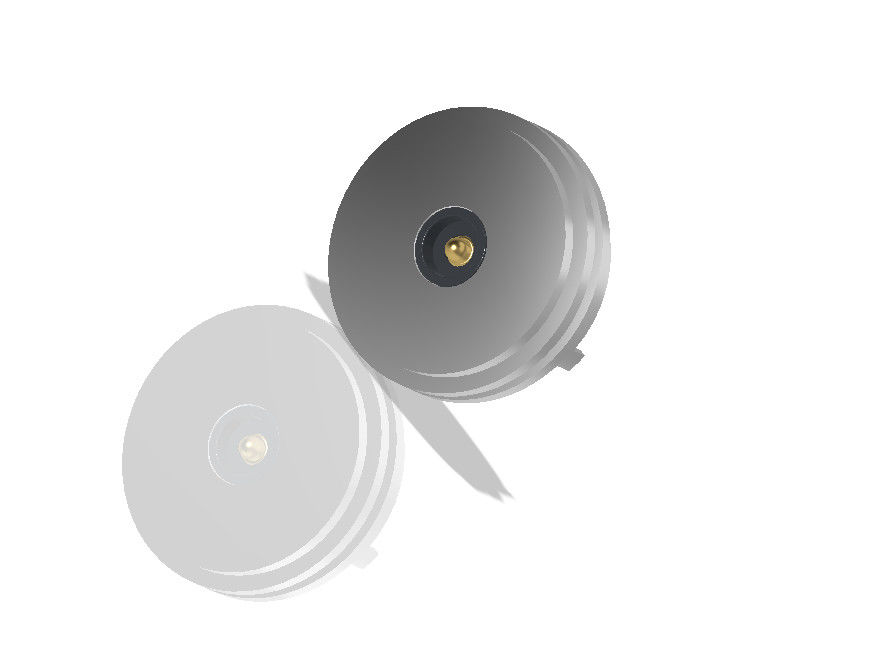

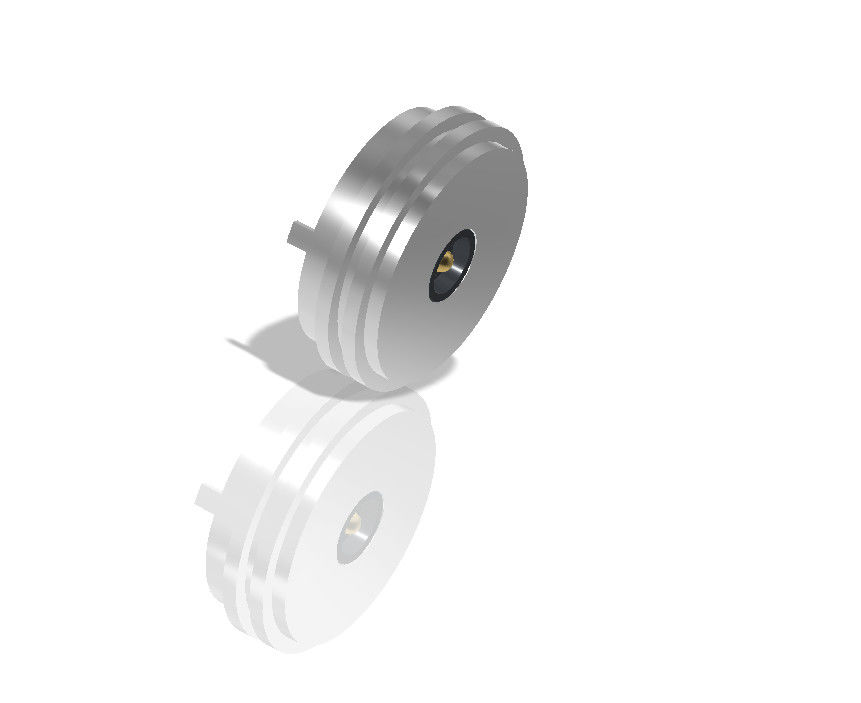

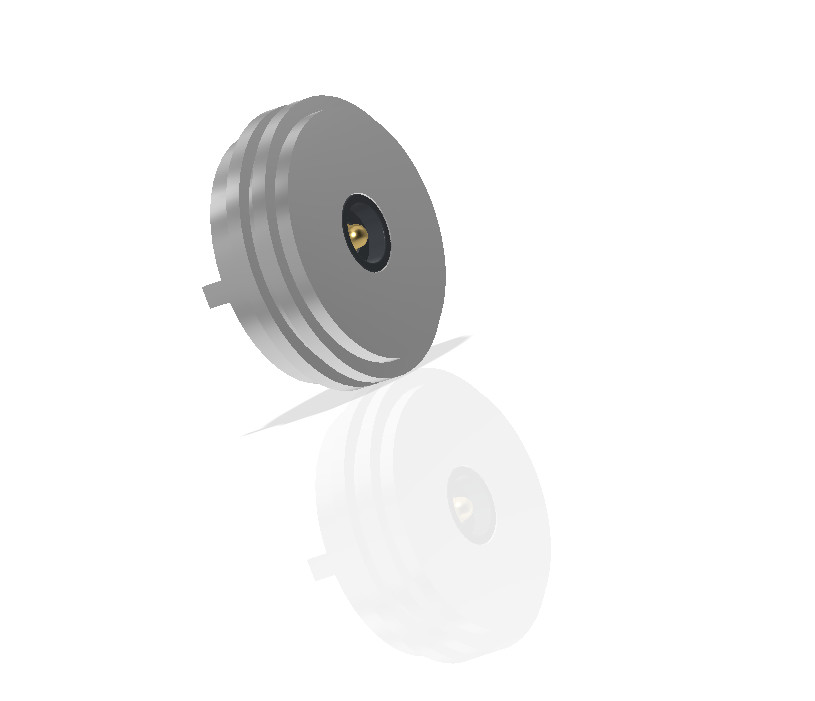

Conector magnético masculino e feminino redondo de 2 pinos de diâmetro de 18,0 mm.
O material e o revestimento estão em conformidade com as normas ROHS e REACH.
Para assegurar a vida útil da máquina de contacto,NUNCA comprima a pinça de pára-brisas acima do curso de trabalho definido no desenho, o que pode danificar a mola interna.
Mecânico:
- Força de contacto: 300 g ± 20 g a 0,8 mm da cegonha de trabalho
- Teste de vida:10,000ciclo
Eletrodomésticos:
- Voltagem nominal: DC12V; Voltagem nominal: 6AMax.
- Resistência de contato do alfinete: 50milliohm Max.
Performance ambiental:
-Temperatura de operação: -25°C a +80°C
SaltSpray: 48H
Materiais:
Pogo Pin: latão C3604,Revestimento: Ouro (Au) 0,5 μm
Pin feminina: materiais,Revestimento: Ouro (Au) 0,25 μm
Habitação:HTN preto (Nilão de alta temperatura) + 30% de enchimento
Cobre: latão C3604
Parâmetro dos conectores magnéticos circulares 2Pin masculino/feminino:
Nome |
Conector magnético |
Tipo |
Homem/mulher |
Pinhas |
2 pin. |
Diâmetro |
18.0 mm |
Comprimento do cabo |
1500 mm |
Pinhas de Pogo |
Latão C3604,Revestimento: Ouro (Au) 0,5 μm |
Partes giratórias |
Latão C3604,Revestimento: Ouro (Au) 0,25 μm |
Magnético |
N52 NdFeB Revestimento Ni 15-20um |
Cobre |
Brass C3602 Revestimento Ni |
Habitação
|
Preto HTN UL94V-0 |
Força de contacto |
300 g ± 20%A zero.8Uma cegonha trabalhadora. |
Vida útil mecânica |
10000 ciclos Min.. |
Corrente |
6Amax |
Voltagem |
DC 12V |
Resistência de contacto |
50 mΩ Max (PIN). |
Temperatura de operação |
-25°C a +80°C |
Teste de salinagem |
48H |
Certificação |
Produto compatível com a ROHS ou REACH |
Teste |
100% de ensaio aberto e curto |
Desenho técnico do conector magnético circular 2Pin
Desenho técnico do conector magnético feminino circular 2Pin
Decomponha a visão do conector magnético feminino
Vantagens do conector magnético:
● Humanizar a concepção da experiência de ligação de adsorção automática;
●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;
●Duração de vida: até 100 000-200 000 ciclos;
●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);
● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;
● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;
●Construção de estruturas anti-circuito curto e à prova de erros do produto;
●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função
Aplicação de produtos de conectores magnéticos:
1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
Por que a UPE deve ser o seu parceiro?
●Serviço de personalização profissional
●Capacidade de produção rápida de amostras
●Sistemas rigorosos de controlo da qualidade
●Processamento com componentes importados
●Equipamento de ensaio de alta precisão
●Procedimentos razoáveis de controlo dos custos
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
Transportes marítimos
Qualquer dúvida, por favor, envie paraUnião@upetech.net
